Milwaukee IPS Quick Start Manual

To reduce the risk of injury, read and understand this instruc-
WARNING
tion sheet, the operator's manual packaged with your
power tool, and the fitting manufacturer's instructions. Read and save
these instructions.
• Keep hands away from actuator jaw and ring while tool is in use. Fingers
could be crushed.
• To reduce the risk of injury, wear safety goggles or glasses with side
shields. Inspect and discard workpieces with cracks or wear before use.
Materials may crack or shatter.
• Use rings only with actuator jaw, tool, press fittings and pipes for which
they are designed. Other uses may cause injury or damage to the tool,
accessories, and pipes. Leaking may result.
• Only use actuators and rings with a tool rated for its compression range.
• Do not attempt to repair damaged or broken rings.
Pressing
• Before beginning a press, inspect the actuator
jaw and rings for cracks or other damage. Do
not use a damaged jaw or ring. Return damaged
jaws and rings to a MILWAUKEE service facility.
• Inspect and discard workpieces with cracks or
wear before use. Materials may crack or shatter.
• Ensure the press fitting matches the ring size,
and that the fitting and ring are free of dirt or
debris.

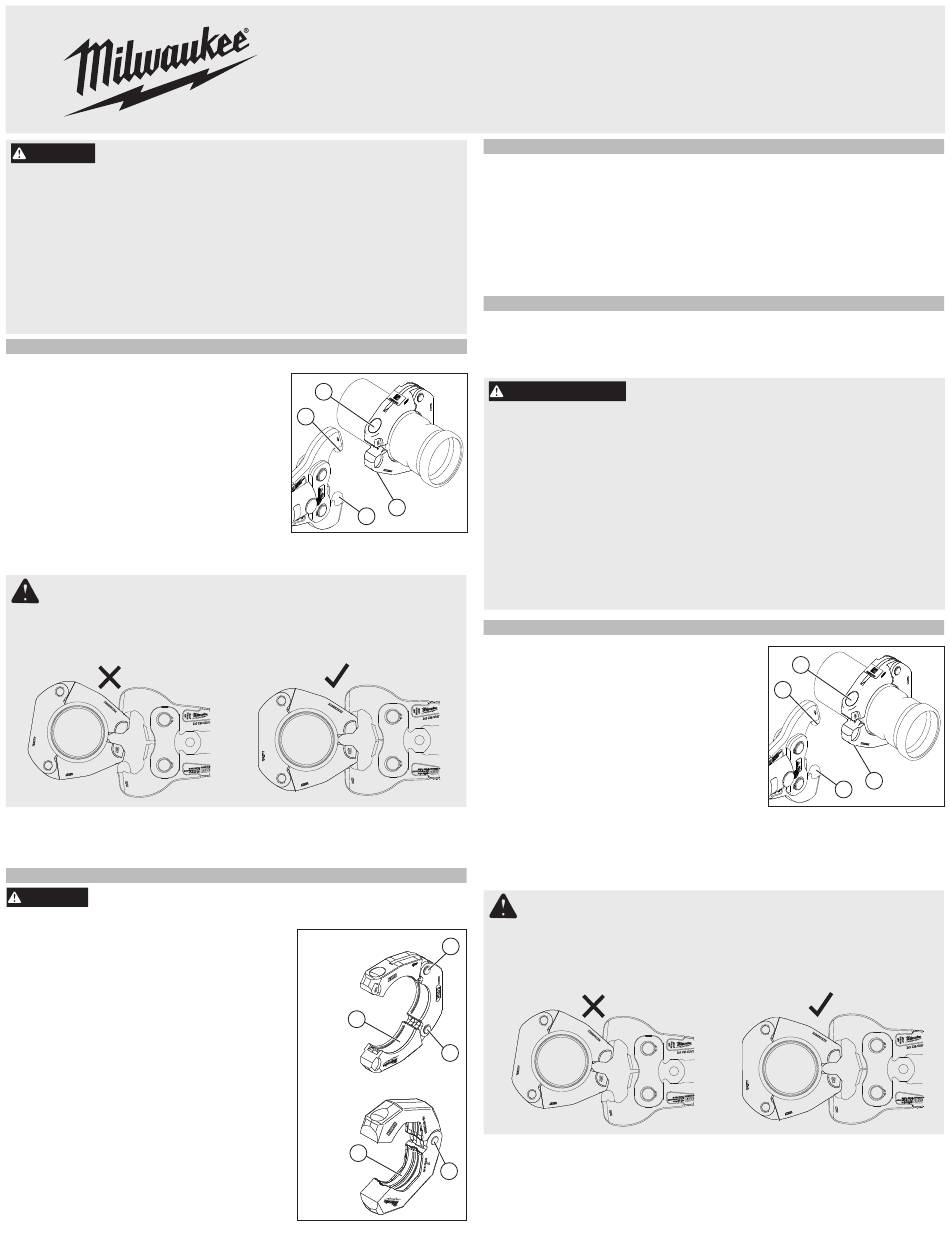

1. Attach the actuator to the tool according to the
tool manufacturer's instructions.
2. Pull the ring apart and fit over press fitting.
3. Close the ring.
4. Open the actuator jaw and fully insert the actuator jaw tips (1) into the ring
pockets (2).
WARNING
To reduce the risk of injury:
• Wear safety goggles or glasses with side shields.
• Hold the Press Tool ensuring the actuator jaw tips remain fully seated
in the ring pockets. The actuator tips must be fully engaged in order to
press properly.
5. Run the pressing cycle according to the tool instructions. Ensure the operation
is fully completed.
6. Remove the actuator jaw from the ring.
7. Open the ring and remove it from the press fitting.
MAINTENANCE
To reduce the risk of injury, always unplug the charger and re-
WARNING
move the battery pack from the charger or tool before performing
any maintenance. Never disassemble the tool, battery pack or charger. Contact
a MILWAUKEE service facility for ALL repairs.
Regularly and when soiled
(check before use)
• Remove rings from tool before cleaning.
• Clean rings with compressed air.
• Clean the pressing contour (4) of the ring with
solvent (e.g. methylated spirit).
• Coat the pressing contour (4) all over with lubri-
cant.
Recommended lubricant: WD-40
• Apply rust-inhibiting and anti-corrosion spray to
the whole ring.
After 200 uses
• Spray joints (3) of the rings with lubricant.
Every 2 years
• Return the ring to a MILWAUKEE service facility
for inspection.
IPS AND CTS PIVOTING PRESS RINGS
ANNEAUX DE PRESSE PIVOTANTS IPS ET CTS
ANILLOS DE PRENSA PIVOTANTE IPS Y CTS
OPERATION
2
1
1
Two-segment
ring:
4
®
Three-segment
ring:
4
1-800-SAWDUST
Contact Corporate After Sales Service Technical Support with technical, service/
repair, or warranty questions.
Email: metproductsupport@milwaukeetool.com
Become a Heavy Duty Club Member at www.milwaukeetool.com to receive
important notifications regarding your tool purchases.
AVERTISSEMENT
d'utilisation emballé avec votre outil électrique et les instructions du
fabricant. Veuillez lire et conserver ces instructions.
• Gardez vos mains éloignées de l'actionneur et de la bague du mors
lorsque vous utilisez l'outil. Vos doigts risquent d'être écrasés.
• Pour réduire le risque de blessure, portez des lunettes de sécurité ou
des lunettes avec écrans latéraux. Inspectez et jetez les pièces présent-
ant des fissures ou usées avant l'utilisation. Les matériaux peuvent se
fissurer ou se briser.
2
• Utilisez uniquement les bagues avec le mors de l'actionneur, l'outil, les
raccords de pressage et les tuyaux pour lesquels elles sont conçues.
D'autres utilisations peuvent provoquer des blessures ou endommager
l'outil, les accessoires et les tuyaux. Cela peut entraîner des fuites.
• Utilisez uniquement les actionneurs et les bagues avec la gamme de
compressions prévue pour cet outil.
• N'essayez pas de réparer les bagues endommagées ou brisées.
Pressage
• Avant de commencer un pressage, inspectez le
mors et les bagues de l'actionneur pour les fis-
sures et tout signe de dommage. N'utilisez pas
un mors ou une bague endommagé(e). Ren-
voyez les mors et les bagues endommagés à
un centre de service MILWAUKEE.
• Inspectez et jetez les pièces présentant des fis-
sures ou usées avant l'utilisation. Les matériaux
peuvent se fissurer ou se briser.
• Assurez-vous que le raccord de pressage cor-
respond à la taille de la bague, et que le raccord
et la bague sont libres de saleté et de débris.
1. Fixez l'actionneur à l'outil conformément aux
instructions du fabricant de l'outil.
2. Tirez la bague et ajustez-la au-dessus du raccord de pressage.
3. Fermez la bague.
4. Ouvrez la mâchoire de l'actionneur et insérez complètement les pointes des
mâchoires de l'actionneur (1) dans les poches annulaires (2).
AVERTISSEMENT
• Portez des lunettes de sécurité munies d'écrans latéraux.
• Tenir l'outil de presse en s'assurant que les pointes des mâchoires
3
de l'actionneur restent bien en place dans les logements de l'anneau.
Les pointes de l'actionneur doivent être complètement engagées afin
d'appuyer correctement.
3
5. Faites fonctionner l'outil de pressage conformément aux instructions du fabri-
cant de l'outil. Assurez-vous que l'opération est bien terminée.
3
6. Retirez le mors de l'actionneur de la bague.
7. Ouvrez la bague et retirez-la du raccord de pressage.
SERVICE - UNITED STATES
(1.800.729.3878)
Monday-Friday, 7:00 AM - 6:30 PM CST
www.milwaukeetool.com
or visit
SERVICE - CANADA
Milwaukee Tool (Canada) Ltd
1.877.948.2360
Monday-Friday, 7:00 AM - 4:30 PM CST
www.milwaukeetool.ca
Pour réduire le risque de blessure, lire et veiller à
bien comprendre la fiche d'instructions, le manuel
MANIEMENT
Pour réduire le risque de blessure:
2
1
2
1
