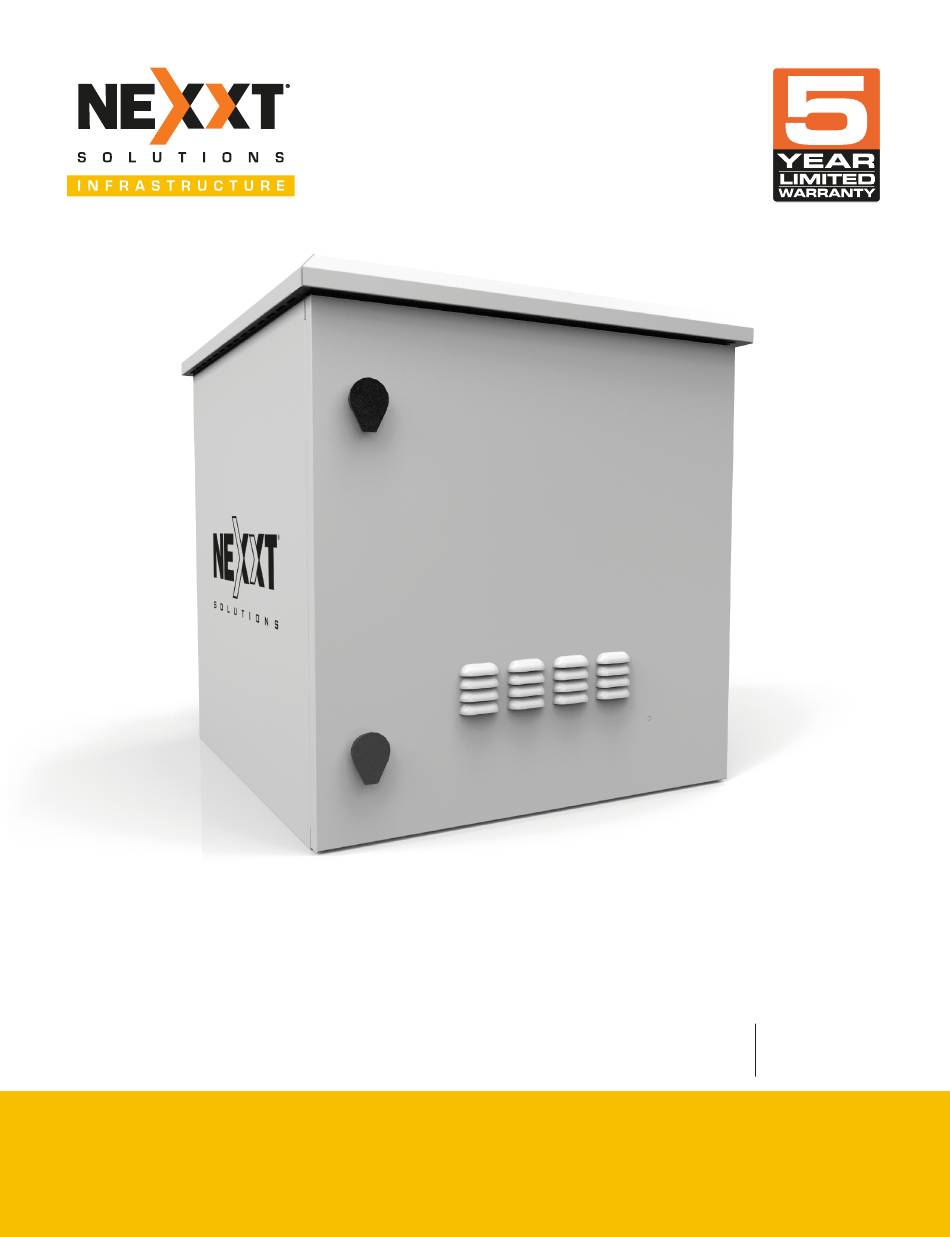

- Page 1 OUTDOOR FIXED POLE MOUNTED CABINET Fully assembled NPC-O6U64P NPC-O6U66P NPC-O9U64P NPC-O9U66P NPC-O12U64P NPC-O12U66P NPC-O15U64P NPC-O15U66P ProfessionalSeries...
- Page 2 Quick installation guide 1. Introduction Thank you for purchasing the outdoor fixed pole mounted cabinet from Nexxt Solutions Professional series. Housed in a lockable heavy-gauge metal enclosure, our cabinet keeps network IMPORTANT SAFETY INFORMATION equipment and cables safe and properly organized. Featuring 6, 9,12 or 15 rack...
- Page 3 Product overview and components Upon opening the box, inspect the contents to ensure that all the items listed below are included: Part ID Item Quantity Diagram/Image 600 x 450 mm 600 x 600 mm Outdoor pole mounted cabinet 1 set Bracket (x2) Pole mounting kit Screw (x4)
-
Page 4: Product Overview
Product overview. Part Qty. Front solid door Net cover Top cover Body Horizontal bracket Vertical rail Hanging hook 4 or 6 2 or 4 Seal ring Pole mounting bracket Note: The images and diagrams included in this document are not exact visual reproductions of the actual product. - Page 5 Mounting Ground connection Installing the grounding bar The grounding bar allows you to establish a secure bond and grounding connection for up to five devices using the binding screws located along its length. It can be mounted Warning Confirm that the pole is well grounded and that it is strong enough to support either horizontally or vertically on the rails inside the right side of the cabinet.
-
Page 6: Guía De Instalación Rápida
Guía de instalación rápida 1. Introducción Gracias por adquirir el gabinete fijo para exteriores con montaje en poste de la serie Professional de Nexxt Solutions. Nuestro gabinete está diseñado para montar de forma estable varios paneles de MEDIDAS DE SEGURIDAD IMPORTANTES conexión y otros dispositivos de voz y datos en espacios exteriores. - Page 7 Componentes y su descripción Apenas abra el empaque, inspeccione el contenido para verificar que hayan sido incluidos los artículos mencionados en la lista a continuación. ID de Componente Cantidad Imagen/Diagrama pieza 600 x 450 mm 600 x 600 mm Gabinete para exteriores de montaje en poste Ventilador 1 juego Soporte (x2)
-
Page 8: Descripción General Del Producto
Descripción general del producto. Parte Cant. Puerta frontal sólida Cubierta de red Cubierta superior Carcasa Soporte horizontal Riel vertical Gancho para colgar 4 ó 6 Ventilador 2 ó 4 Anillo de sellado Soporte de montaje en poste Nota: Las imágenes y diagramas incluidos en este documento no son reproducciones visuales exactas del producto real, sino representaciones abstractas y esquemáticas diseñadas con el fin de ilustrar los aspectos más generales o relevantes del producto, su instalación y uso. -
Page 9: Montaje
Montaje Conexión a tierra Instalación de la barra de conexión a tierra La barra de conexión a tierra permite establecer un enlace y una conexión segura a tierra para hasta cinco dispositivos utilizando los tornillos de unión ubicados a lo largo de la barra. - Page 11 Notes Notas...
