Acer VG270 Service Manual

Acer VG270 Service Manual

Hide thumbs Also See for VG270:
Table of Contents

Advertisement

Quick Links

Download this manual
ACER_LCD_VG270

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the VG270 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Acer VG270

Summary of Contents for Acer VG270

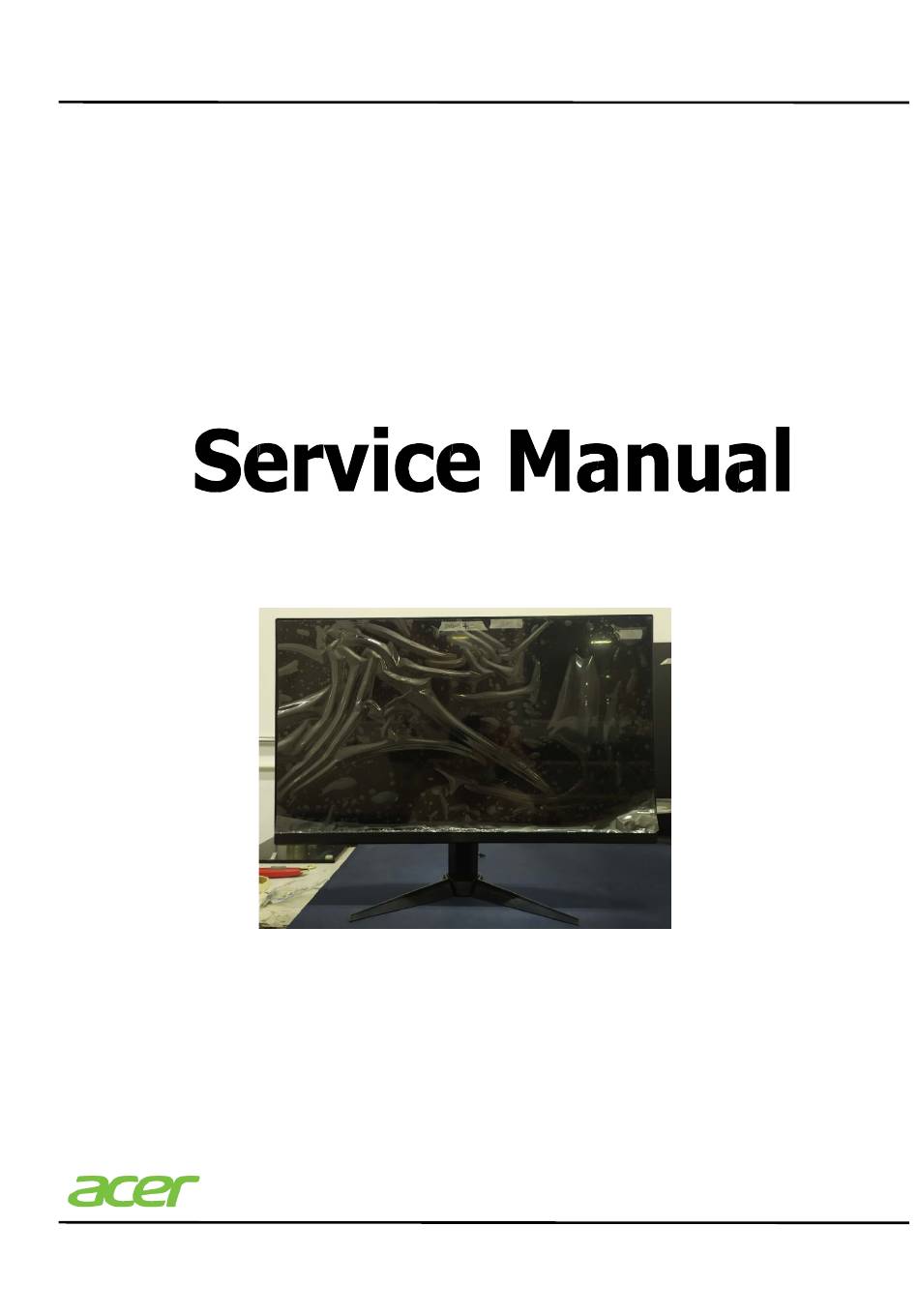

  • Page 1 ACER_LCD_VG270...
  • Page 2 ACER_LCD_VG270 Contents Table of Contents Important Safety Notice ...................1 Product Specification ................2 OSD Menu ......................21 Exploded Diagram .................... 89 Assembly and Disassembly SOP .............. 91 Troubleshooting .................... 97 Firmware Upgrade Process ................99 Alignment Procedure(Factory menu) ............

  • Page 3: Important Safety Notice

    ACER_LCD_VG270 Important Safety Notice Product Announcement: This product is certificated to meet RoHS Directive and Lead-Free produced definition. Using approved critical components only is recommended when the situation to replace defective parts. Vender assumes no liability express or implied, arising out of any unauthorized modification of design or replacing non-RoHS parts.

  • Page 4: Product Specification

    1. Product Specification 1.1 Scope: VG270 is a diagonal 27” color active matrix LCD open cell with 2ch-LVDS interface. This open cell is a transmissive type display operating in the normally black mode. It supports 1920 x 1080 FHD resolution and can display up to 16.7M colors (8-bit). Each pixel is divided into Red, Green and Blue sub-pixels which are arranged in horizontal stripe.
  • Page 5 Q'ty Downs tream Type- Downs tream Charg Chargi Protoc Type- Versio Q'ty Type- Type- Char ging Charg Chargi Powe Protoc Displa yPort Daisy Altern 否 Chain ative Mode LAN & Speed SW & UI Acer Descripti (black/r Color Tempera ture...
  • Page 6 ACER_LCD_VG270 Standar d/FPS Game/ Game/ Picture MOBA Mode Game/ Movie/ Web/Te xt/Mac/ Mono 仅 Aspect 自动信源识 DP/HD Auto Ratio 别 MI： Sourcing Mode 4:3/16:9 Energy 节能模 PC/AV Saving PC/AV模式 式 Mode Mode Gaming 游戏模 屏显位置调 Position 式 节 Mode Adjustment Special Function Over-...
  • Page 7 ACER_LCD_VG270 Dimensio Left/Ri 0.0/0.0 mm 0.0 mm Bottom 0.0 mm Net Weight 3.6 kG 3.2 kG Weight w/o Stand Gross Weight 5.1 kG w/ Stand Containe r Loading 20" 630 pcs 1305 pcs 40" HQ 1566 pcs " Other Maxim Refres h Rate Each...
  • Page 8 VESA：l00mmxl00mm Specifications for wall hanging screws：M4x10mm...

  • Page 9: Display Characteristics

    ACER_LCD_VG270 Display Characteristics: VG270 HK1GTA The specification is applied to 27” model (SN270CS01-1) TFT Liquid Crystal Display open cell and it supports 1920 x 1080 FHD mode with 16.78M (8bits) colors. This product is with data driver ICs and 30-pins connectors with LVDS interface.

  • Page 10: Product Features

    ACER_LCD_VG270 1.3 Electrical: VG270 is a 27” inch TFT LCD monitor, which can support the resolution up to 1920x1080@75Hz. It has VGA*1 input ,HDMI *2 input offer a smart display management . It also offers OSD Menu for users to control the adjustable items and get some information about this monitor.

  • Page 11: Interface Definition

    ACER_LCD_VG270 1.4 Interface Characteristic Description: INTERFACE DEFINITION 1.4.1 DC Jack(CN801, 立卧兼容， 卧式 Option) JACK-2.0φDC 30V 2A 3P 黑色 立式 H14.5 Pin Assignment Pin1 Pin2 Pin3 1.4.2 HDMI Input Connecter(HDMI1, 立卧兼容， 卧式 Option) HDMI WLDM-047A 19P 立式 插板型 无四卡点 铁壳 H13.0 HDMI Pin1 T.M.D.S Data2+...
  • Page 12 ACER_LCD_VG270 1.4.4 VGA Input connecter(CN1, 立卧兼容， 卧式 Option) 15 芯 VGA 带六角螺丝 立式 铆锁 鱼叉 H10.5 Pin Assignment 1.Red Video 6.Red Ground 11. DGND 2.Green Video 7.Green Ground 12.DDC-Serial Data 3.Blue Video 8.Blue Ground 13.H.Sync 4. DGND 9.5V 14.V.Sync 5.DGND 10.

  • Page 13: Electrical Characteristics

    ACER_LCD_VG270 Pin11 TXA3P Pin12 TXB0N Pin13 TXB0P Pin14 Pin15 TXB1N Pin16 TXB1P Pin17 Pin18 TXB2N Pin19 TXB2P Pin20 TXACN Pin21 TXACP Pin22 TXB3N Pin23 TXB3P Pin24 DGND Pin25 Pin26 Pin27 Pin28 PANEL_VCC Pin29 PANEL_VCC Pin30 PANEL_VCC 1.4.10 Backlight CONNECTOR(CN501) CON 4P 2.0mm 卧式单排卡口型 防脱落型 Pin1 LED+ Pin2...
  • Page 14 ACER_LCD_VG270 Electrical characteristics of constant current driver PARAMETER SYMBOL UNIT REMARK LED voltage VLED 41.6 49.6 BL_ON, Max. Brightness。配 21.5"屏 46.8 55.8 BL_ON, Max. Brightness。配 23.8"屏 31.2 37.2 BL_ON, Max. Brightness。配 27"屏 LED current ILED Max. brightness, One string current, 21.5"/23.8"...
  • Page 15 ACER_LCD_VG270 INTERFACE TECHNOLOGY Dolby Digital Decoder MPEG2/MPEG4 HDMI Hbbtv2.0 Dolby Digital Plus Decoder AMR-NB HDCP Netflix Dolby MS11 AMR-WB Wi-Fi Freeview Play Dolby MS12 NTFS Dolby Atmos AAC/HEAAC Seraphic Open Browser Dolby Vision H.264 Bluetooth Seraphic TV Portal DTS Sound H.265 －...
  • Page 16 ACER_LCD_VG270 Main board MOUNT PRECAUTIONS Note1: If there is mylar under PCB bottom, H≥5 mm; If there is no mylar under PCB bottom, H≥9 mm. Note2: The diameter of D should be less than8mm. Use M3 screw to mount the power supply unit on the screw fixing column.
  • Page 17 ACER_LCD_VG270 The relative measurement methods of optical characteristics are shown in 4.2. The following items should be measured unde the test conditions described in 4.1 and stable environment shown in 4.1.1. Item Symbol Condition Min. Typ. Max. Unit Note 0.656 0.328 θ...
  • Page 18 ACER_LCD_VG270 KA272 A KA272 A (4) Definition of Contrast Ratio (CR): The contrast ratio can be calculated by the following expression, ���� �� Contrast Ratio (CR): ���� = ���� �� : Luminance of LCD module with full screen white pattern (255,255, 255) at center point. : Luminance of LCD module with full screen Dark pattern (0, 0, 0) at center point.
  • Page 19 ACER_LCD_VG270 Fig 4.3 Definition of Viewing angle (7) The gamma scale is calculated with below equation Gamma Scale = each center gamma value of gray level (G.L) between 50 and 128. ������������������ ( ��. ��. ) local gamma ( G. L. ) = ������ ��.��.
  • Page 20 ACER_LCD_VG270 TFT LCD Open Cell Incoming Inspection Standard Customer: Acer Inc. ODM： TCL Overseas Electronics（Huizhou）Co.,Ltd...
  • Page 21 ACER_LCD_VG270 Table of Contents 1. Introduction 1.1. Inspection condition 1.2. Precautions 1.3. Inspection Judgement 2. Inspection Criteria .

  • Page 22: Inspection Condition

    ACER_LCD_VG270 1. Introduction Inspection Condition Temperature(℃) 20~25 Humidity(RH) 65±5% External:400~600 Illumination( lux ) Light on:100~200 Distance(cm) 30~40 Angle Perpendicular Precautions  Avoid any inappropriate external force or strong vibration during assembly.  Do not twist or bend the Open Cell and prevent the unsuitable external force for display Open Cell during assembly.

  • Page 23: Inspection Criteria

    ACER_LCD_VG270  The time of removing the protective film should be controlled more than 3 seconds.  All these measures to prevent electrostatic discharge should be sure to be done correctly to reduce the dispute between the TCL and the customer. ...

  • Page 24: Appearance Inspection

    ACER_LCD_VG270 Item Acer Criteria Random N≦ 2 Bright Dot 2 dots adjacent Random N≦ 5 Dark Dot 2 dots adjacent N≦ 1 3 dots adjacent Partial Dot ≤1/2 dot N≦ 5 L ≥ 15 mm Minimum Distance Between Bright dots L ≥...
  • Page 25 ACER_LCD_VG270 Remark: • If have any model LCD can not meet above standard, ODM need separately confirm with Acer PM/Sales. Clarified that this IIS only fit for Open Cell, not apply for any module. •...
  • Page 26     Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series       Acer Monitor Gaming OSD SPEC      Predator & FreeSync series    Acer Confidential                                          Date: 2021‐02‐23   ...

  • Page 27: Table Of Contents

        Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series   Contents    CONTENTS ......................................2 DOCUMENT HISTORY ..................................4       OSD FEATURE REQUIREMENTS ............................5 ..................................... 5     .................................... 11     OOTING LOGO ..................................... 30  ...
  • Page 28     Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series   ..................................65 2.19     EFRESH RATE NUM ....................................65     2.20 OSD L ................................67 2.21     OURCE FUNCTION ....................................69 2.22   DP F   ORMAT ................................

  • Page 29: Document History

        Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series   Document History   Model Name:    Part Number:    Description: Generic UI specification for LCD monitor for Predator & FreeSync series   Effect Date  Revision  Description of Changes  Pages  2017‐05‐04  0.1  Draft release.  all  2017‐05‐22  0.1a  ACM, sRGB description    2017‐08‐07  0.1b  Menu tree, Modes information, Refresh rate num, 1.11 Font    definition  2018‐03‐29  0.1c  Menu tree, function description    2018‐04‐11 ...

  • Page 30: Osd Feature Requirements

        Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series   OSD Feature requirements  1.1 Hot Key Menu   Hot Key Menu Layout  a. Display hot key menu while user press any function button  The definition of size and color for main menu. The layout can be adjusted to fit keypad design. For  Models with Audio, and with more than two IOs     Key position as following figure   Vertical OSD:  Predator logo: Gsync series  Acer logo: FreeSync series  AOPEN logo: AOPEN series (just change logo to AOPEN)                  Side key（Navi key +3 Hot key +Power key）:    DC Power     ...
  • Page 31     Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series   Side key (4 Hot key + Power key）:      Side key (4 Hot key + Power key）:                                        No Hot key Menu.    Horizontal OSD:  Predator logo: Gsync series  Acer logo: FreeSync series  AOPEN logo: AOPEN series (just change logo to AOPEN)   ...
  • Page 32     Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series           Key Operation      Key  Key  Function description    (vertical)  (horizontal)      Mode Menu OSD            Hot Key 1 (default : brightness)            Input Switch     ...
  • Page 33     Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series         Side key (4 Hot key + Power key）:    Key  Function description  Function key; (Default is VRB or Mode,  user can redefine).  Hot Key1  P.S. Default is VRB or Mode, refer to  Menu Tree   Hot Key2  User Define(Default is Brightness)  Hot Key3  Input Switch Hot Key  Hot Key4  Main Menu Hot Key                       ...
  • Page 34     Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series       Predator logo: Gsync series    a. The definition of size and color for main menu. The layout can be adjusted to fit keypad design.  For Models with Audio, and with more than two IOs.    For QHD model (ex: VG271，BH277，XV272…) OSD menu follow OSD Spec will be  Width: 288*0.31125 = 90 mm  Length: 360*0.31125 = 112 mm      FHD model should be modify like  Width: 288*0.31125 = 90 mm  Length: 305*0.31125 = 95 mm      Horizontal OSD:  Predator logo: Gsync series  Acer logo: FreeSync series ...
  • Page 35     Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series   AOPEN logo: AOPEN series (just change logo to AOPEN)                      Bottom OSD (4 Hot key+Power key )    Key  Function description  DC  Power on/off the monitor ;    Power  Mode Menu    User Define; ( Default is Brightness ,  Hot Key1  user can redefine).  User Define(Default is Contrast, user  Hot Key2  can redefine)               ...

  • Page 36: Ot Key Menu

        Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series                                             1.3   Booting logo  Predator series:  When the monitor is power on, the LOGO will gradually from dark to brighten be showed in the center.      PREDATOR logo after power on   ...
  • Page 37     Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series          ...
  • Page 38     Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series     acer logo after power on        AOPEN logo: AOPEN series (just change logo to AOPEN) When the monitor is power on, the LOGO will be showed in the center.  Please use approximately 19.40 x 3.77 cm logo size for all monitors.   ...
  • Page 39     Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series     Main menu OSD    1.3.1   Main OSD Layout  If OSD key is in the front side, please use this version↓    Function Icons  Item page for  each function  group                If OSD key is in the back side, please use this version for Navi key OSD↓                         ...
  • Page 40     Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series   Side key (4 Hot key + Power key）:          Item page for    each function    group            UP Key              Down key              Enter Key ...
  • Page 41     Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series     Horizontal Navi key OSD                                Bottom OSD (4 Hot key+Power key )    Item page for  each function  group      Function Icons  From left to right:    Mode key , Exit menu key , Enter Key , Previous key , Next key   ...
  • Page 42     Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series       1.4   OSD layout for each function page    Each item will change, based on SKU.    Picture                        Color              Audio (DTS is option) ...
  • Page 43     Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series                                           Gaming (OC is option) ...
  • Page 44     Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series                       OSD         ...
  • Page 45     Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series   System      Information                               ...
  • Page 46     Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series   Side key（Navi key +3 Hot key +Power key）:     Picture Page                                    Side key (4 Hot key + Power key）:  Picture Page               ...
  • Page 47     Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series   From color~ Save setting to，  without key ICON，Full function the same as Side key and bottom key；    Color page1                                                                                                      Color page2 ...
  • Page 48     Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series   OSD page      System page1                                                                                          System page2 ...
  • Page 49     Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series     Information page  Side key（Navi key +3 Hot key +Power key）:         Side key (4 Hot key + Power key）and bottom key（4 Hot key + Power key）        1.5   The definition of size and color for main menu  Predator series: ...
  • Page 50     Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series         FreeSync series (and AOPEN series):             ...
  • Page 51     Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series          ...
  • Page 52     Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series          ...
  • Page 53     Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series              ...
  • Page 54     Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series         1.6   Introduction of icons in indication bar    For normal key (Key pad at bottom):    Icons    Function description      Adjust: Increase and Decrease of value.         Move: Up and Down function item.         OK: Choose item function Enter: Into sub menu or select Menu.          ...

  • Page 55: Osd Message

        Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series   1.7   OSD Message    Function status  Picture  Color/HDR  Audio  Gaming  OSD  System              Non‐Focus              Focus           ...
  • Page 56     Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series       1. Input signal is detected by the  system  2. Input signal is out of the  system support range or  supported table which may  Not disappear until    Input not  have following case  1.Move around the full screen as flying  input right timing  - input signal is out of the    supported window    support H or V frequency range    - input signal is in specified  2.Desktop background in black  blocked list    input signal is out of the system   ...

  • Page 57: Osd Menu Tree

        Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series   1.9   OSD menu tree  Please follow latest excel file of OSD menu tree  new blackred OSD menu tree_fo      Grey out the unavailable items.   OSD highlight item will jump through unavailable item and gray out when user tries to select it.   Wide Mode set (Aspect/1:1); the ACM is gray out and unavailable.   When HDR set "Auto or HDR‐400", the "Mode" will display (SDR/HDR) in the Information page.   The information page the “Mode” displays the current status (Normal /FreeSync /SDR/HDR).   Volume setting is [70] 0‐100/1, default values refer to Acer monitor audio spec latest version.   PIP/PBP Hot Key is enabling, the default PIP window size is “PIP Large”.   PIP/PBP Mode = Off, Information page not to show sub source information.   PIP/PBP Mode = PBP, the PIP position is unavailable and setting gray out background color.  ...

  • Page 58: Font Definition For Numbers & English

        Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series   Side 5key Menu  Function  Mode  Brightness  Input  Main Menu      Side 9key Menu  Function  DC Power  Mode  Brightness  Input  Main Menu      1. DDC/CI functions always on, but not to display.  2. Led Color = "MNT status" are follow the decision of the current content from the graphics card; there are three  modes (Normal/G‐Sync/ULMB/AdaptiveSync), the information page the "Mode" display the current status.  3. In 3D mode can adjust Light Boost, but Brightness is unavailable and color keeps original setting.  4. In 2D mode can adjust Brightness, but Light Boost is unavailable and color keeps original setting.  5. OSD highlight item will skip through unavailable item  6. eColor Standard mode: Brightness & Contrast follow NV default setting under ULMB/3D conditions. ...
  • Page 59     Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series    ...

  • Page 60: Layout As Following Figure

        Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series   1.11 Acer Mode Settings   Display Acer Mode Settings OSD when user press “ ” button at Function menu or trigger this function in  OSD menu/picture page.    1.11.1   Layout as following figure. (horizontal)    Information bar (support  multi‐language)                OSD layout for the Acer Mode Settings    a. Mode hotkey to show Modes Menu       b. Modes operation:   ...
  • Page 61     Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series   c. Modes have three Game Mode: Action (G1), Racing (G2) and Sports (G3)  、  Bottom OSD (4 Hot key+Power key )                                                Side key (4 Hot key + Power key）:     ...
  • Page 62     Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series     Side key（Navi key +3 Hot key +Power key）:                                            Modes operation:          ...
  • Page 63     Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series                                   For side and bottom 5 key                     For Side 9key    （Navi key +3 Hot key +Power key）...

  • Page 64: Icon Introduction

        Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series   1. "Save Settings to…" Only Modes = “User” will appear, other Modes will be hidden.  2. Game Mode (Setting 1 ~ 3) each of which has a set of default values.    3. User can adjust itself to the above options and stored in (Setting 1 ~ 3).    4. Users can freely change and stored parameters: (Gamma, Contrast, Blue Light, Color Temp, Black Boost,  Brightness, Aim Point, Over Drive, Refresh Rate Num and Super Sharpness).      1.11.2 Layout as following figure. (vertical)      a. Mode hotkey to show Modes Menu         1.11.3   Icon introduction  Icons            Name  Action ...

  • Page 65: Hdr Are Fixed Not Open To Modify

        Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series   1.11.4   Modes Information          Modes default setting   Action    Racing    Sports    User      ACM    Off    Off    Off    NA      Gamma   ...

  • Page 66: Bottom Osd (4 Hot Key +Power Key )-Brightness And Contrast

        Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series   1.11.5 Other Hot Key function              Bottom OSD (4 Hot key+Power key )—Brightness and Contrast                              ...

  • Page 67: Side Key (4 Hot Key +Power Key 、Navi Key +3 Hot Key +Power Key )-Mode And Brightness

        Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series   Side key (4 Hot key+Power key  、Navi key +3 Hot key +Power key)—Mode and Brightness                             a. Display volume management OSD, when users press “<” or “>” button.  b. Layout as following figure, key operation at items page (No item selected)  c. The default value is 70, an increase or decrease for each of 1 adjustment  d. The default brightness is 80，an increase or decrease for each of 1 adjustment  e. The default contrast is 50，an increase or decrease for each of 1 adjustment  f. The default mode is standard；     ...
  • Page 68     Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series         b. Flow Definition  Press “input key” to select input source.  Show “source icon” at the same time, as searching that  p ort  iii. Go into next port automatically, if search the port without  signal ( Auto Source is “On”).  Display it, if search the port with signal    c. Detail (“Auto Source” setting is ON)  *As searching that port, show that source icon in black screen.  (If no signals in that port go into next port directly (don’t need to show “no signal”)).  *As searching those ports, backlight can’t turn‐off.  Port Order:  HDMI1 　 HDMI2 　 VGA  *After one‐run search and original port without signal, screen will be into stand‐by.  *Then keep auto‐sourcing in background.  *As turn‐on MNT, the default sync port is last normal display of last time usage. If that  Port is no signal, not show “no signal”, and start auto‐sourcing directly.  e.g.  (Normal display (HDMI port)  Turn‐off MNT  Turn‐on MNT  Sync HDMI).  * When the change of the output source will display "Input Icons" icon.  (Wake‐up from power saving / Change input timing don’t display “source icon”).   ...
  • Page 69     Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series   *As system mode enter into “input not support”, “input key” is workable to select  other source.    Flow definition of Input‐key (if MNT with 4 signal port)  As MNT is with 3 port only, (x+2) will be back to (x) directly    d. Source change flow on screen by input key     Source icon layout (skip I/O if system doesn’t support...
  • Page 70     Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series            Source icon location in displa y  Spacing to edge is 5 pixels (up/right)     Flow example‐ 3 port (DP, HDMI2, HDMI1, VGA).      Flow example   Method 2 : Switch in OSD  Use input function in main menu OSD    Input switch item in main menu OSD...
  • Page 71     Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series           Side key（Navi key +3 Hot key +Power key）:                                    ...
  • Page 72     Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series   Side key (4 Hot key + Power key）:                                              Bottom OSD (4 Hot key+Power key )            ...

  • Page 73: Ther Ot Ey Function

        Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series   1.11.7   Other Hot Key function      Side key（Navi key +3 Hot key +Power key）:                                                                                                                                       Contrast ...
  • Page 74     Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series                                                                                                                                       Over Drive ...
  • Page 75     Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series   Side key (4 Hot key + Power key）:                                                                                                                                Brightness ...
  • Page 76     Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series                                                                                                               Blue Light ...

  • Page 77: Nput Witch Ot Ey Enu

        Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series   Bottom OSD (4 Hot key+Power key )                Gamma                                                                                                                          Blue Light ...

  • Page 78: Osd Function Menu

        Navi key for Gsync model      Navi Key for FreeSync model        Icons  Function description      Move up / Decreasing      Move down / Increment      Change input source        Close the OSD menu and storage          OSD Function Menu  2.1   Acer eColor Management   eColor Standard mode: Brightness & Contrast follow NV default setting under ULMB/3D conditions.   eColor management / Blue Light / color temp can apply to monitor when ULMB/3D mode are enabled, and the  effects may have slightly changed under ULMB/3D conditions.   For AOPEN series: naming changes to AOPEN eColor Management   ...

  • Page 79: Olor

        Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series   2.2   Blue Light   “Blue Light” function default is off.       All of user setting condition is as below table.    Condition  Behavior    1. Color Temp: Blue Light.      2. Modes: User mode.    Start “Blue Light” from off to any  3. ACM setting: Off  selection (Lv1:80%, Lv2:70%, Lv3:60%,  4. sRGB setting: Off  Lv4:50%)  5. Brightness & Contrast will show the value under Blue Light definition.  6. When the 80%, 70%, 60%, 50%, respectively Loading Blue‐defined color temp  value.    1. Color Temp: Warm (Default setting)     ...

  • Page 80: Acm

        Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series       2.3 ACM function  ACM  Brightness control    on/off     ...

  • Page 81: Upern Addition To Implement Default Parameter For Super Sharpness It Also Can Be Adjusted In Osd

        Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series   　 The ACM set "On" operation is only allowed at User mode.    　 When user adjusts the brightness value, ACM function should be tuned off automatically  if the ACM is at on status.    　When ACM is enabled, if brightness changed, ACM will turn off.    　 When using the Blue Light =(80%,70%,60% and 50%), ACM function should automatically  turn off, if ACM is enabled    　 When sRGB is “On”, HDR = (On or Auto) ACM function should automatically turn  off, if ACM is enabled.    　 When Modes is change, ACM function should automatically turn off, if ACM is enabled.    　 When ACM function is turned on, system will ignore the setting value in brightness  setting.    　 Detail function definition & information please refer to Acer ACM specification.    2.4 Super Sharpness function   Super sharpness default setting vs. different Active  t iming  Acer monitor implement different default super sharpness level various different active timing,  the detail parameter can refer table1 & figure1.  Resolution  Parameter (Sharpness ...

  • Page 82: Gamma

        Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series   OSD LEVEL 1  OSD LEVEL 2  OSD LEVEL 3  OSD LEVEL 3  Adjustment  Main Menu Item  Picture  Super sharpness  Off/ On    2.5 Gamma       Gamma adjustment by user will not influence its scenario mode setting & ACM setting   UI operation of Gamma adjustment:                                           ...

  • Page 83: Colour Temp

        Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series   2.6   Colour Temp     Types of color temperature.   Warm: 6500K (Default)   Normal: 7500K   Cool: 9300K   Blue Light: Reduce blue gain to protect the eyes (Can refer the Blue Light function).   User: Adjusted according to their preferences.     User adjustable project.   R/G/B Gain: Respectively (R / G / B) gain adjustment.   R/G/B Bias: Respectively (R / G / B) (black level) detail adjustment (support XR341CK only).     Black level and R/G/B Bias   Black level: Adjust the black level from 0 to 10. Enhances shadows by increasing the brightness                        without changing lighter shades (Default is 5).   ...
  • Page 84     Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series     　 Prescribed sRGB mode:  sRGB is set “On”:   Gamma:  2.2.   Color Temp:  Warm (6500K).   Grayscale mode: Off (Gray out and unavailable)     6‐axis (Hue & Saturate): All parameters set 50.   Brightness:  30   Contrast:  50.   ACM:  Off.   Modes: User...

  • Page 85: Grayscale Mode

        Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series      When SRGB in "On" status change any of the following conditions a SRGB is set to "Off."  (HDR=(On or Auto), Gamma, Color Temp, 6‐axis (Hue & Saturate), Brightness, Contrast,  ACM, Modes, Blue Light).   When users change any modes, sRGB is going to “Off”.    2.8 Grayscale Mode   Default is “Off”         Interaction and relation of Grayscale Mode & 6‐asix Saturate       ...

  • Page 86: Saturation

        Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series   2.9   Saturation   Based on favorite to adjust the color saturation.                                  2.10   6‐axis color adjustment     For color reproduce correction and favorite color tuning.   Setting of 6‐axis color   ...

  • Page 87: Freesync (Adaptive-Sync)

        Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series   2.13 FreeSync (Adaptive‐Sync)   To trigger FreeSync function on monitor, the source connected to monitor must meet conditions  below:     AMD GPU has support FreeSync.   AMD GPU driver has support FreeSync.   Monitor support FreeSync.   Monitor EDID support FreeSync.     If any condition cannot be met, no matter the FreeSync in OSD is on or off, the monitor does not  support FreeSync function.                    Note:   Not Support Overscan Effect. ...

  • Page 88: Vrb

        Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series   2.16 VRB (so called MPRT. VRB term starts to use on VG0 & later series) function   VRB is set to: (Normal or Extreme) will make the dynamic picture fine lines more clearly, but the  brightness will be reduced, Off is to close the effect.   Off     Normal   Extreme           VRB related rules:   PIP/PBP mode is not support VRB.    HDR setting: (On or Auto) is not support VRB.   VRB doesn’t support FreeSync & Flickerless.     VRB works on @85Hz/100Hz/120Hz only (depends on panel support range: for 75Hz  panel should support @75Hz only)   ...

  • Page 89: Im Point

        Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series   2.17 Aim point                                                               ...

  • Page 90: Ransparency

        Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series   2.18 Transparency  This item can change all of the menus’ transparency, besides refresh rate num, aim point and input Icon  menu.  Transparency can select: 80%60%40%20%, the default is off.    2.19 Refresh rate num  Number size is 24x48, Font Type: Ariel.  Font color is Yellow.  Displayed in the top right.  Hotkey menu or main menu is trigger the "Refresh rate num" temporarily closed.  Current figures will be the reference input frequency to be changed dynamically.    2.20 OSD Lock   Enable OSD Lock: OSD Lock function set to “ON”, all Key is unavailable to press                                                   ...
  • Page 91     Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series    The "OSD Locked" message will be displayed in the middle of the screen.   LED lights will be changed from blue light to orange light.   Press any Key screen to prompt "OSD Locked" message.     Enable OSD unlock: Pressing the Navi Key or any key (except power button) for more than 3 seconds to unlock  the OSD.   For navi key，Must press Navi Key in the middle to unlock OSD.   For Bottom/Side 5 Key:except power key to unlock OSD；                                                                                           ...
  • Page 92     Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series     2.21 Auto Source function  　 Hot Key of Auto Source:  Hot key input menu can to choose Auto Source is “On or Off”.                                                 ...
  • Page 93     Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series     　 Main Menu of Auto Source:        a. Default is “On”, support auto source.  b. If Daisy Chain is “Extend”, the Auto Source function is gray out and unavailable.  c. If Daisy Chain is “Clone” can to choose the Auto Source is “On or Off”.  d. Surround application must set Auto Source is  “ Off”           ...

  • Page 94: Dp Format

        Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series   2.22 DP Format   The default is “DP1.2”, can support high‐bandwidth video.   DP1.1 supports most video formats, so DP there is no video output can change DP1.1 checked.    2.23 Hot Key Assignment    a. Hot Key can define of: (Modes / Brightness / Input / Volume / Gamma / Contrast / Blue Light /  Over Drive).  b. Hot Key 1 default is (Modes*), Hot Key 2 default is (Brightness*).    (* follow menu tree )  c. User cannot assign the same function to two hotkeys  d. If system supports MPRT, default “Hot Key 1”changes to default MPRT hotkey.  e. The “Brightness” will be replaced by LightBoost when system is in 3D mode.  f. For Buttom key，default：Hot Key 1[Brightness] *1；Hot Key 2[contrast] *2；  g. For side key，default：Hot Key 1[Modes] *1；Hot Key 2[Brightness] *2；    2.24 Wide Mode  ...

  • Page 95: Pip/Pbp

        Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series   2.25 PIP/PBP     PIP/PBP Mode:  Off　 Close PIP/PBP function    Large　 Large PIP display block    Small　 Small PIP display block  PBP　 Picture by Picture     PIP/PBP Hot Key Menu: (OFF > Top Left > Top Right > Bottom Right > Bottom Left  > PBP)
  • Page 96     Display Product Line  Document Name:  Version :1.3  Acer Monitor Gaming OSD SPEC    Issue Date : 2021‐02‐23  Model: Predator & FreeSync series & AOPEN series      PIP Position: Select position of PIP display block, the flow as below.     Top Left  Top Right  Bottom Right  Bottom Left       (Ex: Top Left)      PBP Size: Choose support display the “Full” or “Aspect” effect.    Full  Aspect (Default)      Sub Source: Choose PIP signal source such as DP In, Mini DP, HDMI2.0 and  HDMI(MHL2.1).   Source Swap: Main source and Sub source to swap.    Audio Source: Select audio source when PIP function starts.

  • Page 97: Note

    Display Product Line  Document Name:  Version : 0.1  Acer Monitor Gaming OSD SPEC    Issue Date : 2017‐04‐07  Model: Consumer Predator & FreeSync series   Note:   .  PIP (Large and Small) frame is white,  P BP no border  .  PIP/PBP mode = “PBP”, it does not support the "Wide Mode"  "Wide Mode" supports only main screen (PIP/PBP mode = off or PIP large/PIP small).   PIP/PBP mode = (PIP Large, PIP Small and PBP), ACM/Refresh Rate Num functions supports only on main screen.    2.26 HDMI black level      72   ...

  • Page 98: Deep Sleep

    Display Product Line  Document Name:  Version : 0.1  Acer Monitor Gaming OSD SPEC    Issue Date : 2017‐04‐07  Model: Consumer Predator & FreeSync series       a. There are two options Normal and Low, Default = Normal.  b. When the input is HDMI (RGB format), the effect is ignored.    c. When input is HDMI (YUV format), the specific behavior is as follows:  Input source format  OSD HDMI Black Level  Display Effect  YUV Limit ( 16 ~ 235 )  Normal  0 ~ 255  YUV Limit ( 16 ~ 235 )  Low  16 ~ 235  YUV Full ( 0 ~ 255 )  Normal  0 ~ 255  16 ~ 235  YUV Full ( 0 ~ 255 )  Low  (Dark and bright will be saturated)    2.27 Deep Sleep        ...

  • Page 99: Ower Off Usb Charging

    Document Name:  Version : 0.1  Acer Monitor Gaming OSD SPEC    Issue Date : 2017‐04‐07  Model: Consumer Predator & FreeSync series   On: Remove ES logo & Acer Logo when power on for quick starting.      2.29 Power‐off USB Charging     Power‐off USB charge  All of the images in B/V6 spec should take photo below as standard.  Charging behavior should refer to “Acer USB3.0 charging spec”.              2.30 Ambient light       Function description   Ambient light:    Ambient light main switch, default is "On".   LED Color:    Manually select the lighting color.     Red light, in the Lighting Style can support all style. ...

  • Page 100: Osd Position

    Display Product Line  Document Name:  Version : 0.1  Acer Monitor Gaming OSD SPEC    Issue Date : 2017‐04‐07  Model: Consumer Predator & FreeSync series                                                           Mode:    Normal  White light.                                                          Mode:   ...
  • Page 101 Display Product Line  Document Name:    Version : 1.0  Acer Monitor 2016 Predator G‐Sync OSD SPEC  Issue Date : 2016‐10‐4  Model: XB2 series    OSD message. All of the indicators must to align with central part of OSD button.  (Vertical as following)                      (Horizontal as following)                      76   ...

  • Page 102: Hdr

    Display Product Line  Document Name:    Version : 1.0  Acer Monitor 2016 Predator G‐Sync OSD SPEC  Issue Date : 2016‐10‐4  Model: XB2 series    2.32 HDR   Hot Key of Mode:         Main Menu of HDR:          HDR Status:   77   ...
  • Page 103 Display Product Line  Document Name:    Version : 1.0  Acer Monitor 2016 Predator G‐Sync OSD SPEC  Issue Date : 2016‐10‐4  Model: XB2 series         HDR function and Effect:     Optional  Behavior    Auto  Auto checked input source status    Off (Default)  No support HDR effect              78   ...

  • Page 104: Erplot5

    Display Product Line  Document Name:    Version : 1.0  Acer Monitor 2016 Predator G‐Sync OSD SPEC  Issue Date : 2016‐10‐4  Model: XB2 series     HDR = Auto, The source signal content is SDR, the brightness can to adjustment, but content is HDR the  brightness is fixed at 100.    HDR = Auto, features: (ACM/Gamma/Contrast/Blue Light/Color Temp/Black Boost/  6‐axis Hue & Saturate/FreeSync/MPRT) is unavailable, default parameter please refer to "Modes".        Freesync ON  Freesync OFF    HDR  HDR  (Freesync2 mdoe)  HDR AUTO   *2 SDR    SDR  HDR OFF   Freesync  Normal  *1: HDR + Freesync = Freesync 2. For non‐Freesync2 model, it will communicate with GPU via  DDC& DPCS to turn Freesync off when user set HDR as AUTO.    *2: For non‐Freesync2 model, it will communicate with GPU via DDC& DPCS to turn Freesync off  when user set HDR as AUTO.    *3: When user set HDR as OFF status , it will ignore HDR metadata and do color mapping for ...
  • Page 105 Display Product Line  Document Name:    Version : 1.0  Acer Monitor 2016 Predator G‐Sync OSD SPEC  Issue Date : 2016‐10‐4  Model: XB2 series    Erplot5 warning message format:      Item which would affect power consumption:    1. Brightness  2. contrast  3. Blue light  4. ACM  5. HDR  6. sRGB   mode  7. volume  8. change e‐color mode  9. ambient light  10. PIP/PBP  11. VRB  12. Power‐off USB charge  13. Color space ...

  • Page 106: Edid Requirement

    Display Product Line  Document Name:    Version : 1.0  Acer Monitor 2016 Predator G‐Sync OSD SPEC  Issue Date : 2016‐10‐4  Model: XB2 series    Menu initialization state Adjusting menu 1. Return to the upper main menu and the adjustment menu affects the parameters remain unchanged; power consumption 2, Adjusting other Erplot5-related menus still have a prompt No ERPLOT5 prompt;...

  • Page 107: Serial N Oin Edid

    Display Product Line  Document Name:    Version : 1.0  Acer Monitor 2016 Predator G‐Sync OSD SPEC  Issue Date : 2016‐10‐4  Model: XB2 series    3‐1‐1 48h (10 digitals): Part number excluded ”dot”  3‐1‐2 Serial No. in EDID    Acer LCD Monitor will put 20 of 22 digits SN in EDID (Cause to EDID format limitation, need to  take out first two digits "MM") Example, SN: MML53091326350380B3742   8 digits (date code + 5 digits serial code): 6350380B => put in serial number  s ection   12digits (PN + vendor code + version code): L53091323742 => put in EDID block 4   Ddefinition for the 4 description block in EDID   Description block 1: for detailed timing   Description block 2: for range limit   Description block 3: for monitor name   Description block 4: PN (L5309132)+ vendor code (37) + version code (42)  Remark: block 4: for rest 12 digits of SN ex: FF (Monitor SN) 'L53091323742' the "FE" means  ASCII String in block 4.    3‐2 Driver Support Requirement  WHQL for Windows 7 & Window 8 &Windows 8.1 & Windows 10    Read monitor series numbers (S/N) through DDC/CI  ...
  • Page 108 Display Product Line  Document Name:    Version : 1.0  Acer Monitor 2016 Predator G‐Sync OSD SPEC  Issue Date : 2016‐10‐4  Model: XB2 series                                              EX. Series Number = “MNT2017082500000500001”    SoftMCCS feedback data (ASCII Hex) : XX XX 4D 4E 54 32 30 31 37 30 38 32 35 30 30 30 30 30 35 30 30 30 30 31                                                                     ...

  • Page 109: Vcp Code Function Of Define

    Display Product Line  Document Name:    Version : 1.0  Acer Monitor 2016 Predator G‐Sync OSD SPEC  Issue Date : 2016‐10‐4  Model: XB2 series       "Widget" Tools operation screen will be as shown below (the actual screen will be slightly different  according to the new version of Tools).   Please refer to the "Widget" specification for detailed specifications.                                                                             ...
  • Page 110 Display Product Line  Document Name:    Version : 1.0  Acer Monitor 2016 Predator G‐Sync OSD SPEC  Issue Date : 2016‐10‐4  Model: XB2 series    Analog only  0Eh  Clock Slider.  Clock  R/W  Clock Adjustment: 0‐100  control.  10h  Brightness Slider.    Brightness(Luminance )  R/W  Brightness Adjustment: 0‐100  12h  Contrast Slider.    Contrast  R/W  Contrast Adjustment: 0‐100  05h: 6500K (Warm).  06h: 7500K (Normal).  Color Temp Selection:  14h  14h (05, 06, 08,0B).  Select Color Preset      R/W  08h: 9300K (Cool).  (6500K/7500K/9300K/User)  0Bh: User.  16h ...
  • Page 111 Display Product Line  Document Name:    Version : 1.0  Acer Monitor 2016 Predator G‐Sync OSD SPEC  Issue Date : 2016‐10‐4  Model: XB2 series    62h  Volume Slider.    SPK Volume  R/W  SPK Volume Adjustment: 0‐100  9Bh  6 Axis Hue Control: Red  R/W  Red Hue Adjustment: 0‐100    Red Hue Slider.    9Ch  Yellow Hue Slider.    6 Axis Hue Control: Yellow  R/W  Yellow Hue Adjustment: 0‐100    9Dh  6 Axis Hue Control: Green  R/W  Green Hue Adjustment: 0‐100    Green Hue Slider.    9Eh  Cyan Hue Slider.    6 Axis Hue Control: Cyan  R/W  Cyan Hue Adjustment: 0‐100   ...
  • Page 112 Display Product Line  Document Name:    Version : 1.0  Acer Monitor 2016 Predator G‐Sync OSD SPEC  Issue Date : 2016‐10‐4  Model: XB2 series    Key Lock Selection:  1. Key Lock Selection:    Value 0 = Off      (Off/On)  Value 1 = On  2. Reserved  Over Drive Selection:  3. Reserved  Value 0 = Off  4. Reserved  E1h  Value 1 = Normal  5. Over Drive Selection:  Value 2 = Extreme      (Off/Normal/Extreme)  Refresh Rate Num Selection:  6. Refresh Rate Num Selection:  Value 0 = Off      (Off/On)  Value 1 = On  7. Reserved         ...
  • Page 113 Display Product Line  Document Name:    Version : 1.0  Acer Monitor 2016 Predator G‐Sync OSD SPEC  Issue Date : 2016‐10‐4  Model: XB2 series    Scenario Mode Selection:  User  00h: User  Standard  01h: Standard  ECO  02h: ECO  Graphic  03h: Graphic  Movie  04h: Movie  Game1(Action)  05h: Reserved  R/W  Game2(Racing)  06h: Reserved  Game3(Sports)  07h: Reserved  AdobeRGB  08h: Reserved  sRGB  09h: sRGB  If this monitor doesn’t  Rec.709  0Ah: Reserved  support target function,  HDR  0Bh: Reserved  we don't need to  E2h    Reading ...
  • Page 114       AdobeRGB/  sRGB              Rec.709/HDR/Reading/              Darkroom.  for Query monitor model  category:  Value    1 =    Acer gaming  ‐ if gaming model(support  model(support game mode)    game mode)    Query Monitor Model  Value    2 =    Acer non‐gaming  E4h    R ...
  • Page 115 Display Product Line  Document Name:    Version : 1.0  Acer Monitor 2016 Predator G‐Sync OSD SPEC  Issue Date : 2016‐10‐4  Model: XB2 series    VCP  Code    VCP Code Name    Type  Function    Description  Value  (Hex)  1. Blue Light Level Selection.  00h: Blue Light Level Selection.  E7h  2. Gamma Selection.  01h: Gamma Selection.    3. Color Temperature Selection.  02h: Color Temperature Selection.  Blue Light Level Selection:  Value 0 = Off.  Value 1 = 80%  Value 2 = 70%  Value 3 = 60%  AdaptiveSync Gamma:  Value 4 = 50%  1. Blue Light Level Selection:  (1.8, 2.0, 2.2, 2.4, 2.6)  1. Blue Light Level.            (Off/80%/70%/60%/50%) ...
  • Page 116 ACER_LCD_VG270 Only for Freesync  Next &  Right Right VG27  Left  Right Value VGA DVI Remark AdaptiveS Menu Items Menu Menu Menu (contents) (press Show on enter) Default value sets ‘80’ for LED model. For panel [80] 0‐ brightness Brightness Slider V     V     V     V     above 350nits,  OSD Brightness default value set at "65" [50] 0‐...
  • Page 117 ACER_LCD_VG270 As VGA signal 【Only For input, "Reset" VGA port cause auto [50] 0‐ model】 Clock Slider V     config one time, then the value will be changed. Auto For VGA port V     Config only 1.9 / 2.2 / [2.2] 1.9 for NVidia Gamma V     V     V     V     ~ 2.5 models only when freesy 1.8 / 2.2 / [2.2] 1.8 for FreeSync mode Gamma V     V     V     V     ~ 2.4 models only gamm...
  • Page 118 ACER_LCD_VG270 Refer to Modes Spec. Open Modes Hot Key Menu. [Standard Support 8 Modes ] Action ~ V     V     V     V     modes: User Action/Racing Color /Sports/Stand ard/ECO/Grap hics/Movie/U When sRGB mode is on mode,the Gamma will lock on 2.2. [Off] sRGB = On, ΔE sRGB mode Off/On V     V     V     V     Off/On don't care standard(sRG B = On, Color Temp = Warm, Blue Light = Off).
  • Page 119 ACER_LCD_VG270 Reset: Load Reset V     V     V     V     default value. [70] 0‐ Volume Slider V     V     V     V     [Off] Mute Off/On V     V     V     V     Off/On Depend on Audio [On] requirement. Off/On V     V     V     V     if support Off/On Earphone DTS ‐‐> Y don't have DTS effect Response time is optimized setting.
  • Page 120 ACER_LCD_VG270 Default: 100. Off set: 10. NVIDIA 3D [100] 0‐ go if panel Slider V     V     V     V     LightBoost supports for NVidia models only [On] for FreeSync Frees FreeSync Off/On V     V     V     V     Off/On models only For models witch doe't apply FreeSync certification. Adaptive‐ [On] Meet Off/On V    Sync Off/On Adaptive Sync condifions: will enable the function for user to...
  • Page 121 ACER_LCD_VG270 Unlock: Must [Off] OSD Lock Off/On V     V     V     V     press Navi Key Off/On to unlock Depend on requirement, order: VGA, HDMI 1 / DVI, HDMI, DP [DP In] HDMI 2 / DP (ex: 1A2H, Input DP In ~ V     V     V     V     In / Mini DP Input should HDMI 2 / DVI / VGA VGA/HDMI1/ HDMI2) Skip if no support I/O Auto [On] go if platform Off/On V     V     V     V     Source Off/On supports.
  • Page 122 ACER_LCD_VG270 ess]  assign  Brightness” is Mode / hot key 1, and Brightnes then “ s*2 / Brightness” Volume / can not be Gamma / selected on Contrast the hot key 2. / Blue It will skip “ Hot Key light / Brightness” Assignment Over item. (Navi Key; Drive / Side Key) PIP*3 / *1 if system VRB*3 / support VRB, Saturatio default Hot Hot Key 2 V     V     V     V     Key 1 change to default VRB hotkey.
  • Page 123 ACER_LCD_VG270 E.g. User assign “ Default : Brightness” is Hot Key hot key 1, and 1[Brightn then “ ess] *1 Brightness” Hot Key can not be 2[Contras selected on t] *2 the hot key 2. It will skip “ Hot Key Mode*4 / Brightness” Assignment Brightnes item. (Bottom s*2 / Key) Volume / *1 if system Gamma / support VRB, Contrast Hot Key 2 V     V     V     V     default Hot / Blue Key 1 change light / to default VRB Over...
  • Page 124 ACER_LCD_VG270 [Top Bottom Left]Bott Left /Top om Left PIP/PBP Left /Top Left window PIP Position / Top V     V     V     V     / Top control Right/ Right/ for 4K models Bottom PIP/PBP Bottom only suppo Right Right go if IC [HDMI] supports DVI / DVI / HDMI1 / HDMI1 / Sub Source HDMI2 / V     V     V     V     HDMI2 / Mini DP/ Mini DP/...
  • Page 125 ACER_LCD_VG270 Game Mode only in Mode: V     V     V     V     "User" can Save Action save Game Settings Game mode V     V     V     V     to… Mode: (Action~Sport Game V     V     V     V     Mode: Main V     V     V     V     XXXX: DP In… Source Resolution V     V     V     V     1920x1080.
  • Page 126 ACER_LCD_VG270 Ex. H: 56 Khz, V: 60 Hz. only for V     V     V     V     Informat Frequency (only for PIP/PBP PIP/PBP sku) Show executed mode. (Normal/Free Sync/Adaptive Sync/Gsync/U LMB/3D). For HDR model: If FreeSync is “On” can show Mode V     V     V     V     (Normal/Free Sync) mode.  If HDR is “ Auto” can show (SDR/HDR) mode. If HDR is “Off” can show (Normal/Free Sync) mode.

  • Page 127: Timing Table

    Timing table...
  • Page 128 ACER_LCD_VG270...
  • Page 129 ACER_LCD_VG270...
  • Page 130 ACER_LCD_VG270 4. Assembly and Disassembly SOP VG270 4.1 Assembly procedures Preparation before assemble 1.Clean the room for work 2.Identify the area for material 3.Prepare the implement, equipment, materials as bellow 1) Press-fixture 2) working table 3) Screw-driver 4) knife*1 5) glove...
  • Page 131 ACER_LCD_VG270 Insert the keyboard into the rear housing positioning slot, and insert the keyboard connection wire. WEEE Annex VII part：KEY IR Insert the lens into the rear housing positioning groove .fix the connecting wire to the hanging position and stick the black tapes.
  • Page 132 ACER_LCD_VG270 Secure the screws.Check the appearance.
  • Page 133 ACER_LCD_VG270 VG270 4.2. Disassembly Procedures Preparation before disassemble disassemble 1.Clean the room for 2.Identify the area for monitor 3.Check the position that the monitors be placed and the quantity of the monitor ;prepare the area for material disassemble flow; according to the actual condition plan the layout 4.Prepare the implement, equipment, materials as bellow:...
  • Page 134 ACER_LCD_VG270 Remove the keyboard from the cover. WEEE Annex VII part：KEY IR Remove the screws ,disassemble the FFC LVDS ,LB wire and the tapes. Disassemble the main board . Remove the screws,the types and the mainboard,powerboard components. WEEE Annex VII part： Disassemble the FFC LVDS.
  • Page 135 You will see the module. WEEE Annex VII part：Panel NOTE: Circuit boards >10 cm² has been highlighted with the yellow rectangle as above image shows. Please detach the Circuit boards and follow local regulations for disposal.
  • Page 136 KA272 A 5. Troubleshooting 5.1 No Display or display is unstable on analog or digital port: No picture or picture unstable on analog port and digital port Power off Turn on power Does cable plugs in Plug the cable then turn on power Connector? again.

  • Page 137: Button Function

    KA272 A 5.2 Button function OSD is not working Is control BD connecting? Plug control BD then retry Is button key normally? Replace control BD then retry Replace Control BD Is OSD working?? Check Interface BD 5.3 OSD function OSD doesn’t work Is control BD working? Replace control BD Check interface BD...
  • Page 138 HDMI端口 HDMI端口 HDMI线 FW Upgrade SOP 1. Unzip the RTDCustomerTool_V3.9Beta4.rar 2. Run the RTDTool.exe 按提示步骤安装TRDTool工具 3. FW Upgrade Process Step up1 Step up4 Step up5 Step Step up6 Step...
  • Page 139 注意升级之前需要显示器处于通电可开机状态； Setp up1：选择Access method为RealtekUSB方式 Step up2：确认USB升级板连通OK； Setp up3：双击选择ISP栏目； Step up4：勾选第一行0放框； Step up5：点击选择导入需要升级的软件bin文件路径； Setp up6：点击开始； 开始升级过程 升级OK提示...

  • Page 140: Main Board

    ACER ACER PART CATEGORY ODM DESCRIPTION DESCRIPTION POWER CORD BLB LED / 81-PWE027- SOYYML191219 42W- 55.TKVMD.001 Y1235U 3.5A ASS'Y - PANEL T8-27M2000- MODULE LMF270HKDJ KL.2700T.032 LPBY2 E0001 MAINBOARD 1A2H+SPK+AOUT+ADU 02-MART2522- ION IN 2AMT-52AR- AA23M BH10 BOARD FUNCTION KEY ASS'Y - FRONT T8-24M20D1- 55.TKUMD.002...
  • Page 141 LIGHT-GUIDING RAW DECOR BAR -- 00 56-772250- 60.TKTMD.004 PLATE 00 00 R=Y 0HHZ1H RAW DECOR BAR -- 00 FUNCTION KEY 56-772240- 00 00 R=Y --KEY 60.TKTMD.006 BRACKET 0HA6RH SUPPORT RAW BC(BACK 55-771780- CABINET) 27M2000A -- 7HQ6RH 03 00 0 DEC STAND NECK BK 68-M77180- 00 00 00 27M2000A 000Z1H...
  • Page 142 SCREW-ST 3MM SCREW-ST 3MM 6MM 63-B30060- 86.TKTMD.001 6MM ISO R=Y ISO R=Y BF4G...
