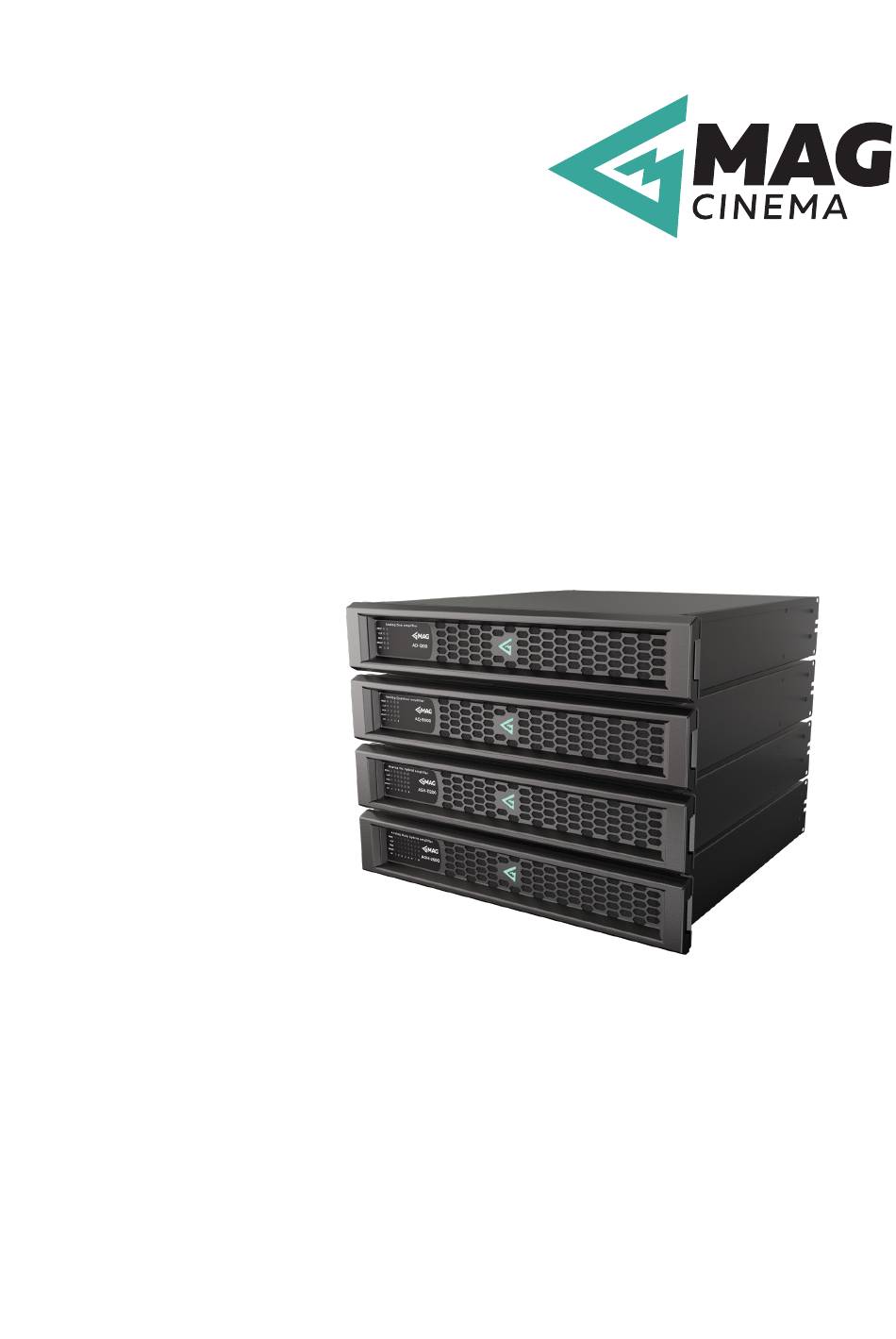

- Page 1 User manual Інструкція користувача Analog series Power amplifiers Підсилювачі потужності Models / Моделі AQ-3000 AO-6000 AQ-4000 AO-8000 AQ-8000 AO-16000...
-
Page 2: Table Of Contents
Contents Contents ........................................2 Зміст ...........................................3 Panel A. Dimensions ...................................4 Panel B. Specifications ..................................5 Panel C. Front and rear panels ..............................6 Panel D. Connectors ................................... 7 Panel E. Rear panel DIP switches ..............................8 1. Safety instructions ..................................10 2. Regulatory information ................................11 3. -
Page 3: Зміст
Зміст 1. Правила технiки безпеки .................................18 2. Нормативна інформація ................................19 3. Серія Analog ....................................20 3.1. Вступ ......................................20 3.2. Про підсилювальну платформу ..........................20 3.3. Розпакування та перевірка на наявність пошкоджень при перевезенні ..........20 3.4. Утилізація пакувального матеріалу.........................20 4. Встановлення ....................................21 4.1. Охолодження ..................................21 4.2. -
Page 4: Panel A. Dimensions
Panel A. Dimensions Analog Series User Manual rev 1.0... -
Page 5: Panel B. Specifications
Panel B. Specifications 4 CHANNEL Nominal power rating 4 ohm 8 ohm 16 ohm Misc. parameters CH 1 750 W 375 W 190 W Frequency range 20 Hz - 20 kHz CH 2 750 W 375 W 190 W Amplifier Class D high efficiency CH 3 750 W... -
Page 6: Panel C. Front And Rear Panels
Panel C. Front and rear panels F G H A. MAG Cinema logo is also a power indicator. B. Channel status LEDs: READY - indicates normal channel operation. SIGN. - indicates a signal on a channel’s input. CLIP - indicates a channel’s limiter is on. -
Page 7: Panel D. Connectors
Panel D. Connectors Analog input, balanced lines Аналоговий вхід, балансні лінії Аналоговый вход, балансные линии Analog input, balanced lines Аналоговий вхід, балансні лінії Аналоговый вход, балансные линии Loudspeaker connection, stereo mode Підключення гучномовців, стерео режим Подключение громкоговорителей, стерео режим Loudspeaker connection, bridged mode Підключення... -
Page 8: Panel E. Rear Panel Dip Switches
Panel E. Rear panel DIP switches I. Fixed High-Pass Filter switches for each channel: - 65 Hz down - 20 Hz J. Bridge mode switches for each adjacent pair of channels. Channels can be bridged if respectable channel pair is show in the table above. - Page 9 This page was intentionally left blank Analog Series User Manual rev 1.0...
-
Page 10: Safety Instructions
1. Safety instructions CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN EXPLANATIONS OF GRAPHICAL SYMBOLS IMPORTANT SAFETY INSTRUCTIONS 1. Read these instructions carefully. The triangle with the lightning bolt is used to alert the user to the risk of electric shock. 2. -
Page 11: Regulatory Information
2. Regulatory information FCC COMPLIANCE NOTICE EC DECLARATION OF CONFORMITY This device complies with part 15 of the FCC rules. Manufacturer: Operation is subject to the following two conditions: MAG Audio LLC (1) This device may not cause harmful interference, Merezhna 2 and (2) this device must accept any interference Bila Tserkva, Kyiv region... -
Page 12: Analog Series
MAG Cinema is the leading European professional immediately. and cinema audio equipment brand . MAG Cinema presents a comprehensive range of audio products, The box contains the following: incuding screen, surround speakers and subwoofers - One Analog series amplifier. -
Page 13: Installation
4. Installation The common installation of the amplifier is in rack cabinets: in order to limit the risk of mechanical damages, the amplifiers must be fixed to rack using both frontal and rear mounitng brackets. Note: instead of connecting the amplifier to the power grid directly, plug the amplifier’s mains connection to a power distribution panel inside the rack cabinet. -
Page 14: Ac Mains Supply
4.3. AC Mains supply Sugessted device for Ax-6100 - Ax-16000: C or D 16A breaker. The AC Main connection is made via the IEC C19 connector. - Before powering this amplifier, verify that the correct voltage rating is being used. - Verify that your mains connection is capable of Make sure the AC mains volt- satisfying the power ratings of the device. -
Page 15: Connections
5. Connections 5.1. Signal grounding 5.4. Loudspeaker connections There is no ground switch or terminal on the AQ-3000, AQ-4000, AQ-8000, Analog series amplifiers. All shield terminals of input AO-6000, AO-8000, AO-16000 connectors are directly connected to the chassis. CLASS 2 WIRING This means that the unit’s signal grounding system is automatic. -
Page 16: Controls And Indicators
6. Controls and indicators 6.1. Front LEDs LEDs on the front panel are used to indicate different working conditions and statuses of the amplifier. READY - indicates normal channel operation. SIGN. - indicates signal on the channel’s input. CLIP - indicates channel’s limiter is on. PROT. -
Page 17: Warranty And Assistance
Please do not send Warranty repairs or maintenance will be performed products without a prior authorization. only if a) MAG Cinema product was purchased from an official MAG Audio distributor / dealer Thank you for your understanding and cooperation... -
Page 18: Правила Технiки Безпеки
1. Правила технiки безпеки CAUTION RISK OF ELECTRIC SHOCK DO NOT OPEN ГРАФІЧНІ ПОЗНАЧЕННЯ ВАЖЛИВІ ПРАВИЛА ТЕХНІКИ БЕЗПЕКИ Трикутник із позначкою блискавки 1. Уважно прочитайте ці вказівки. попереджує про небезпеку враження 2. Збережіть ці інструкції. електричним струмом. 3. Слідуйте усів застереженням. Трикутник... -
Page 19: Нормативна Інформація
2. Нормативна інформація ПОВІДОМЛЕННЯ ПРО ВІДПОВДНІСТЬ EC ДЕКЛАРАЦІЯ ВІДПОВІДНОСТІ ПРАВИЛАМ FCC Виробник: Цей пристрій відповідає частині 15 правил FCC. MAG Audio LLC Робота пристрою підпорядкована двум умовам: Merezhna 2 (1) Цей пристрій не може створювти шкідливих Bila Tserkva, Kyiv region перешкод... -
Page 20: Серія Analog
3. Серія Analog 3.1. Вступ 3.3. Розпакування та перевірка на наявність пошкоджень при перевезенні Поздоровляємо із покупкою Вашого підсилювача MAG Cinema серії Analog. Перед тим, як ви Ваш підсилювач MAG Cinema був повністю приступете до його експлуатації, будь-ласка, протестований та... -
Page 21: Встановлення
4. Встановлення Найбільш розповсюджений спосіб встановлення підсилювачів - у рекових стійках: для мінімізації ризиків механічних пошкоджень підсилювачі потрібно закріпити з використанням як передніх, так і задніх кріпильних отворів. Примітка: замість того, щоби увімкнути підсилювач напряму до мережі живлення, підключіть кабель живлення... -
Page 22: Живлення
4.3. Живлення ПОПЕРЕДЖЕННЯ: ДЛЯ ЗАПОБІГАННЯ РИЗИКУ ЗАГОРЯННЯ ЧИ ВРАЖЕННЯ ЕЛЕКТРИЧНИМ Живлення від мережі змінного струму СТРУМОМ: здійснюється за допомогою роз’єму IEC С19. - Цей прилад має бути підключено до мережі живлення виключно з використанням заземлених кабелів живлення до мереж, що відповідають Впевніться, що... -
Page 23: Заземлення Сигналу
5. Підключення 5.1. Заземлення сигналу 5.3.3. Перемикачі входної чутливості Входная чувствительность усилителей Analog На підсилювачах Analog серії немає серии может переключаться для удобства заземляючаого контакту. Всі контакти сигнальних подключения к другим устройствам: +16dBu, роз’ємів, що екранують, напряму з’єднані із +4dBu или -8dBu выбирается с помощью корпусом. -
Page 24: Індикатори Передньої Панелі
6. Індикатори передньої панелі 6.1. Передні індикатори Індикатори на передній панелі вказують на стан роботи підсилювача. READY - нормальний режим роботи. SIGN. - вказує на наявність входного сигналу. CLIP - вказує на роботу лімітера. PROT. - вказає на увімкнення термозахисту чи відмову... -
Page 25: Гарантія Та Підтримка
Вашого конкретного Гарантійне обслуговування здійснюється тільки у випадку. Будь ласка, не надсилайте продукт без випадку якщо: а) покупка продукції MAG Cinema попереднього дозволу. була зроблена у офіційного дистриб’ютора/ дилера MAG Cinema та б) пред’явлено гарантійний Дякуємо за Ваше розуміння, співпрацю та... - Page 26 Ця сторінка була навмисно залишена порожньою Analog Series User Manual rev 1.0...
- Page 27 Ця сторінка була навмисно залишена порожньою Analog Series User Manual rev 1.0...
- Page 28 2022 2 Merezhna str., Bila Tserkva, Kyiv region, 09100, Ukraine Tel./Fax.: +38 044 2774789 e-mail: info@mag-cinema.com www.mag-cinema.com...
