Sol-Expert 73880 Manual

SOL-EXPERT group, C.Repky
Mehlisstrasse 19, D-88255 Baindt
Tel.: +49 (0)7502 - 94115-0
Fax: +49 (0)7502 - 94115-99
info@sol-expert-group.de
www.sol-expert-group.de

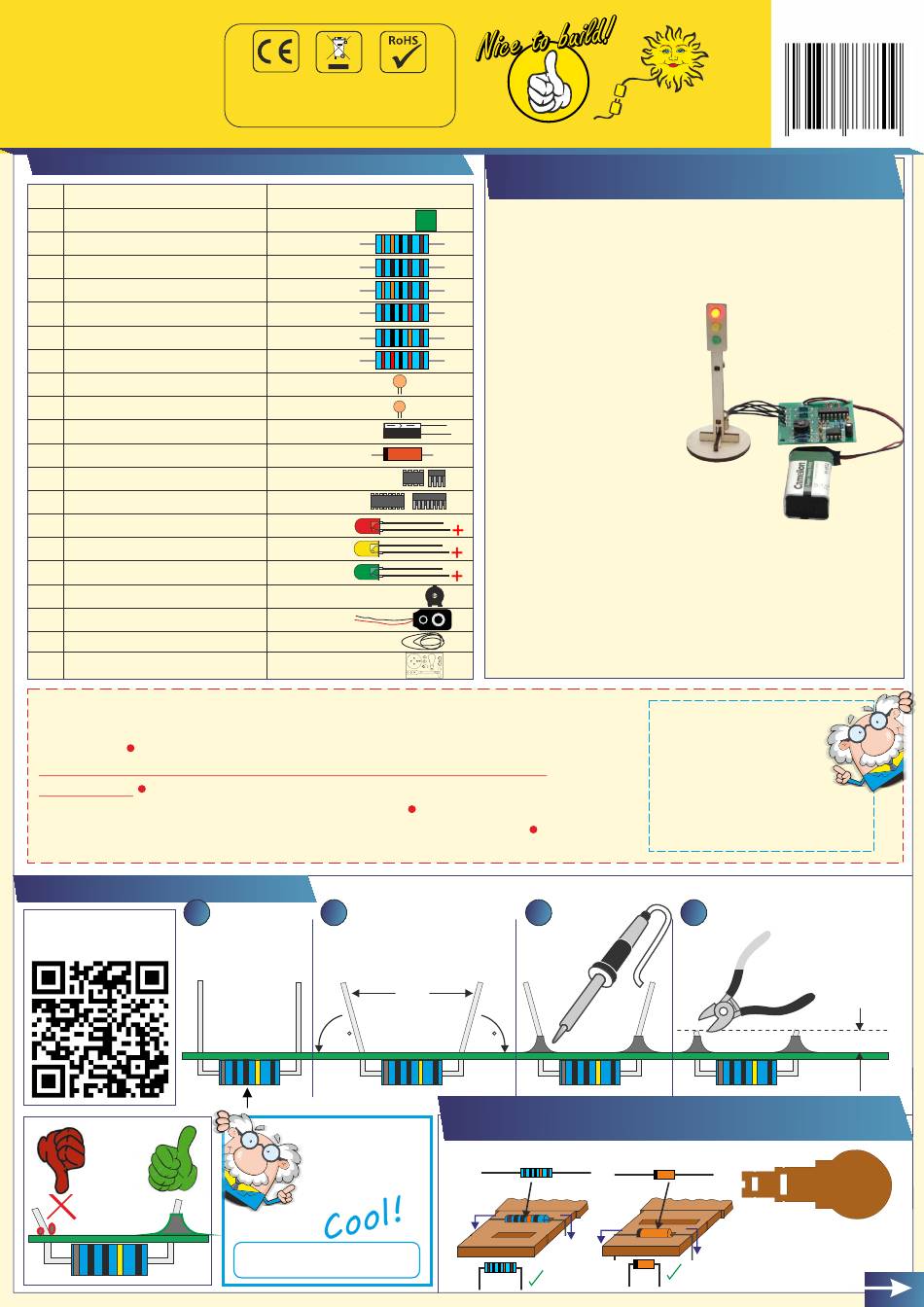

Stückliste / Parts list
Qty Bauteil / part
1 Platine/circuit board
1 Widerstand/Resistor (R1)
2 Widerstand/Resistor (R2-R3) 1KOhm
1 Widerstand/Resistor (R5)
1 Widerstand/Resistor (R6)
1 Widerstand/Resistor (R7)
1 Widerstand/Resistor (R8)
2 Condensator (C1, C4)
2 Condensator (C3, C5)
1 Condensator (C2)
6 Diode (D1-D6)
1 IC1
1 IC2
1 LED 5 mm (LED1)
1 LED 5 mm (LED2)
1 LED 5 mm (LED3)
1 Poti (RV1)
1 Batterieclip/battery clip (J1)
6 Kabel/Cable
1 Holzteile/Wooden parts
WICHTIGE SICHERHEITSHINWEISE! (English s. side 4!)
Bewahre diese Bedienungsanleitung für den späteren Gebrauch sicher auf! Sie enthält wichtige
Informationen - Der Bausatz ist lediglich für eine Gleichspannung bis 16V vorgesehen.
Schließe den Bausatz niemals an 230 V Netzspannung an! Es besteht absolute
Lebensgefahr! - Beim Löten werden der Lötkolben, das Lötzinn und auch die Bauteile, die
gelötet werden, sehr heiß. Sei deshalb besonders vorsichtig! - Verwende beim Löten immer
eine Lötunterlage! Das verhindert das Wegrutschen der Bauteile und der Platine. - Um den
Lötkolben während des Aufbaus sicher aufzubewahren, empfehlen wir einen Lötständer.
Löten, aber richtig / How to solder
1
Löttipps als Video /
Bauteil bestücken
Soldering tips as a video:
Fit component
ü
(DT) Bitte führen Sie die Bauteile nach Ablauf der
Gebrauchszeit entsprechend zertifizierten Versorgern
zu! (EN) Please return the parts to a certified provider
at the end of their useful life!
Wert / discription
73880 (47 x 48 mm)
330Ohm
3K3Ohm
10KOhm
100KOhm
22KOhm
104
100nF
10nF
103
100uF / 10V
100 uF
1N4148
Ne555
NE555
CD4017
CD4017BE
rot/red
gelb/yellow
grün/green
50KOhm
für 9 V Block
0,14 mm² / 15 cm
7teilig/7 pieces
2
Drähte auseinanderbiegen
Bend the wires apart
~75
Aufbauanleitung
als Video /
Assembly tutorial
as a video
www.sol-expert-group.de
Lötbausatz Elektronische Ampel
Electronic traffic light soldering kit
Funktion: Wird die elektronische Ampel mit Spannung
(3 -16 Volt Gleichspannung) versorgt, schaltet diese wie eine
richtige Ampel von Grün über Gelb auf Rot und wieder zurück.
Die Zeit zwischen Rot und Grün kann mit einem Poti zwischen
10 Sekunden und mehreren
Minuten eingestellt werden
(abhängig von der
Spannungshöhe).
Function: If the electronic
traffic light is supplied with
voltage (3 -16 Direct voltage),
it switches from green to amber to
red and back again like a real traffic
-
light. The time between red and green can be
-
set with a potentiometer between 10 seconds and several
-
minutes (depending on the voltage level).
Was zum Aufbau noch benötigt wird:
Lötkolben, Lötzinn, Pinzette, Seitenschneider, Abisolierer
You will also need:
Soldering iron, solder, tweezers, side cutters, wire stripper
3
Löten
Solder
~75
Jetzt alle Widerstände und Dioden vorbiegen /
Now bend all the resistors
R1-R8
No. 73880
SOL-EXPERT
group
group
4 037373 738809
Wir empfehlen bei
Kindern und
Jugendlichen:
Betreuung des Aufbaus
und des Lötvorgangs durch
eine erwachsene Person!
4
Bauteiledrähte einkürzen
Trim component wires
D1-D6
!
~ 2 mm
