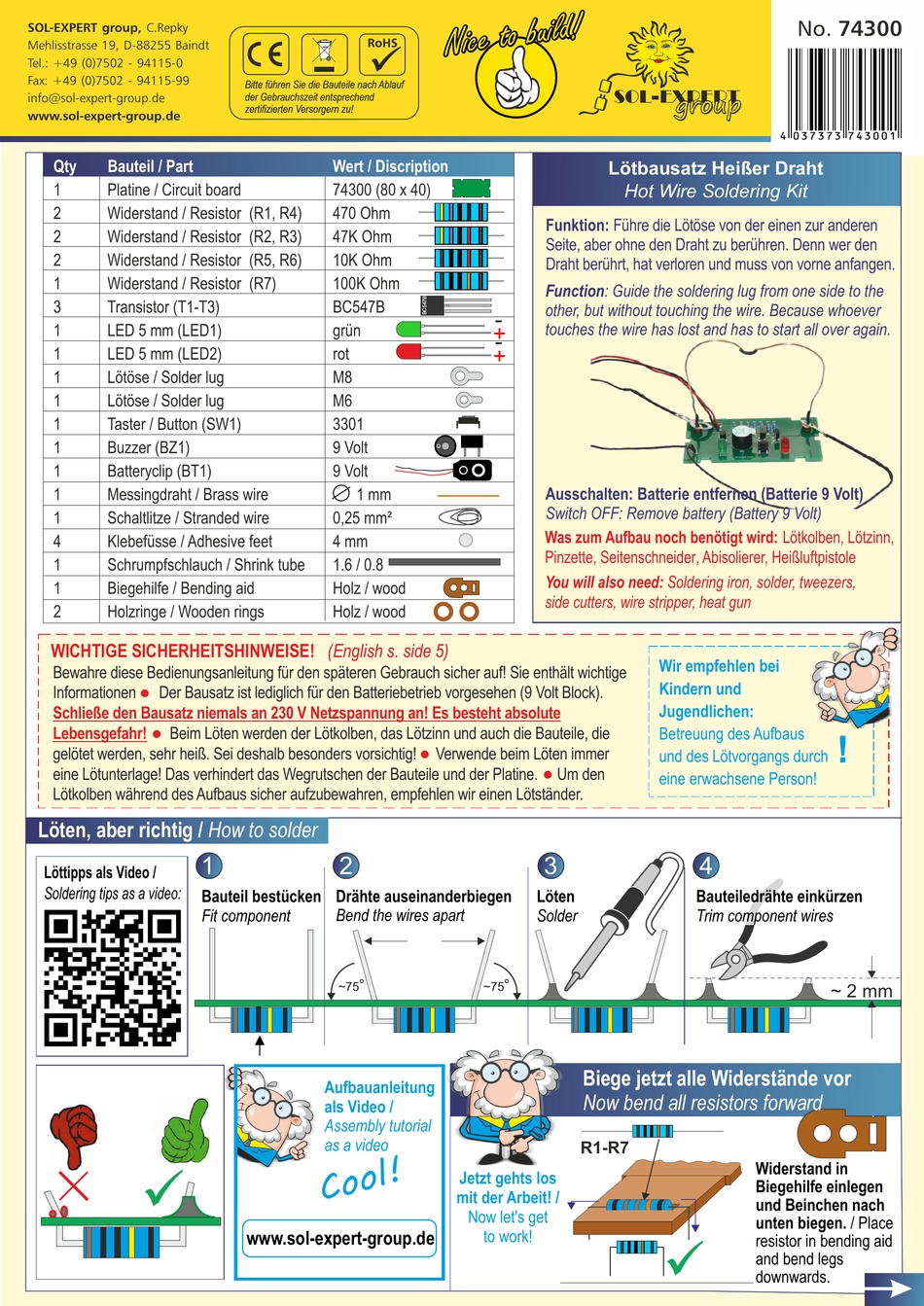

Sol-Expert 74300 Quick Start Manual

SOL-EXPERT group, C.Repky
Mehlisstrasse 19, D-88255 Baindt
Tel.: +49 (0)7502 - 94115-0
Fax: +49 (0)7502 - 94115-99
info@sol-expert-group.de
www.sol-expert-group.de
Qty Bauteil / Part
1 Platine / Circuit board
2 Widerstand / Resistor (R1, R4)
2 Widerstand / Resistor (R2, R3)
2 Widerstand / Resistor (R5, R6)
1 Widerstand / Resistor (R7)
3 Transistor (T1-T3)
1 LED 5 mm (LED1)
1 LED 5 mm (LED2)
1 Lötöse / Solder lug
1 Lötöse / Solder lug
1 Taster / Button (SW1)
1 Buzzer (BZ1)
1 Batteryclip (BT1)
1 Messingdraht / Brass wire
1 Schaltlitze / Stranded wire
4 Klebefüsse / Adhesive feet
1 Schrumpfschlauch / Shrink tube
1 Biegehilfe / Bending aid
2 Holzringe / Wooden rings
WICHTIGE SICHERHEITSHINWEISE! (English s. side 5)
Bewahre diese Bedienungsanleitung für den späteren Gebrauch sicher auf! Sie enthält wichtige
Informationen - Der Bausatz ist lediglich für den Batteriebetrieb vorgesehen (9 Volt Block).
Schließe den Bausatz niemals an 230 V Netzspannung an! Es besteht absolute
Lebensgefahr! - Beim Löten werden der Lötkolben, das Lötzinn und auch die Bauteile, die
gelötet werden, sehr heiß. Sei deshalb besonders vorsichtig! - Verwende beim Löten immer
eine Lötunterlage! Das verhindert das Wegrutschen der Bauteile und der Platine. - Um den
Lötkolben während des Aufbaus sicher aufzubewahren, empfehlen wir einen Lötständer.
Löten, aber richtig / How to solder
1
Löttipps als Video /
Soldering tips as a video:
Bauteil bestücken
Fit component
ü
Bitte führen Sie die Bauteile nach Ablauf
der Gebrauchszeit entsprechend
zertifizierten Versorgern zu!
Wert / Discription
74300 (80 x 40)
470 Ohm
47K Ohm
10K Ohm
100K Ohm
BC547B
grün
rot
M8
M6
3301
9 Volt
9 Volt
1 mm
0,25 mm²
4 mm
1.6 / 0.8
Holz / wood
Holz / wood
2
Drähte auseinanderbiegen
Bend the wires apart
~75
Aufbauanleitung
als Video /
Assembly tutorial
as a video
www.sol-expert-group.de
Lötbausatz Heißer Draht
Funktion: Führe die Lötöse von der einen zur anderen
Seite, aber ohne den Draht zu berühren. Denn wer den
Draht berührt, hat verloren und muss von vorne anfangen.
Function: Guide the soldering lug from one side to the
other, but without touching the wire. Because whoever
-
touches the wire has lost and has to start all over again.
-
+
Ausschalten: Batterie entfernen (Batterie 9 Volt)
Switch OFF: Remove battery (Battery 9 Volt)
Was zum Aufbau noch benötigt wird: Lötkolben, Lötzinn,
Pinzette, Seitenschneider, Abisolierer, Heißluftpistole
You will also need: Soldering iron, solder, tweezers,
side cutters, wire stripper, heat gun
3
Löten
Solder
~75
Biege jetzt alle Widerstände vor
Now bend all resistors forward
R1-R7
Jetzt gehts los
mit der Arbeit! /
Now let's get
to work!
SOL-EXPERT
group group
4 037373 743001
Hot Wire Soldering Kit
Wir empfehlen bei
Kindern und
Jugendlichen:
Betreuung des Aufbaus
und des Lötvorgangs durch
eine erwachsene Person!
4
Bauteiledrähte einkürzen
Trim component wires
Widerstand in
Biegehilfe einlegen
und Beinchen nach
unten biegen. / Place
resistor in bending aid
ü
and bend legs
downwards.
No. 74300
!
~ 2 mm
