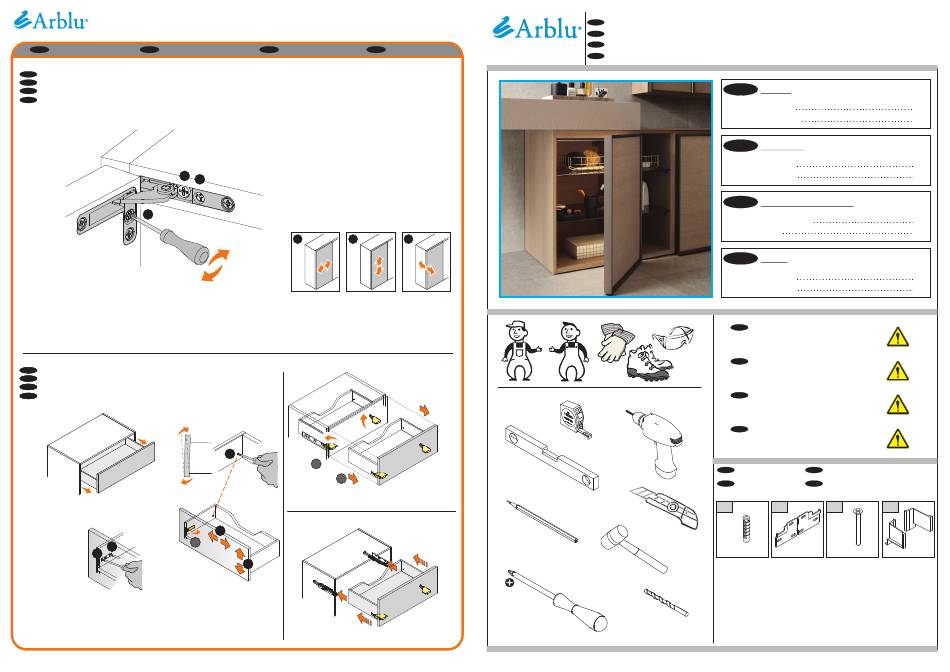

Arblu BASE CONTENITORE Assembly Instructions

REGOLAZIONI ADJUSTMENTS
IT EN
ANTA BATTENTE
IT
EN WING DOOR
DE SCHWENKTÜR
PORTE BATTANTE
FR
A C
B
CASSETTO CARENATO
IT IT
EN EN DRAWER WITH METAL SIDES
DE DE VERKLEIDETE SCHUBLADE
FR FR TIROIR CARÉNÉ
1
B
A
BASE CONTENITORE
ANPASSUNGEN REGULATIONS
DE FR
A B
Click
C
Click
1
2
A
B
Clack!
04
www.arblu.com
C
Clack!
ISTRUZIONI DI MONTAGGIO
IT
ASSEMBLY INSTRUCTIONS
EN
MONTAGEANLEITUNG
DE
INSTRUCTIONS D'ASSEMBLAGE
FR
IT
INDICE
1. FERRAMENTA
2. INSTALLAZIONE
EN
CONTENTS
1. HARDWARE KIT
2. INSTALLATION
DE
INHALTSVERZEICHNIS
1. EISENWAREN-KIT
2. MONTAGE
FR
INDEX
1.
QUINCAILLERIE
2. INSTALLATION
ATTENZIONE:
IT
- Verificare la condizione del supporto prima di
installare e scegliere viti adeguate al supporto
esistente.
ATTENTION:
EN
- Check the wall condition before proceeding
with the installation; choose also
adequate screws for the existing wall.
ACHTUNG:
DE
- Vor der Installation bitte den Zustand der
Mauer prüfen. Wählen Sie dann
dementsprechend die richtigen Schrauben aus.
ATTENTION:
FR
- Vérifier les conditions du mur avant de
l'installation et choisir les vis adéquates
au mur existant.
IT FERRAMENTA
DE EISENWAREN-KIT
F01
N°6 Ø8x40
Ø8mm
01
IM000625 REV. 00 DEL 16/04/2025
BASE CONTENITORE
1
2
1
2
1
2
1
2
EN HARDWARE KIT
FR QUINCALLERIE
F02 F03 F04
N°1 N°6 Ø5x55 TSP N°1
