Arblu COLONNE Assembly Instructions

REGOLAZIONI ADJUSTMENTS
IT EN
ANTA BATTENTE
IT
EN WING DOOR
DE SCHWENKT‹R
PORTE BATTANTE
FR
SYSTEM
SISTEMA DI SGANCIO RAPIDO
IT
DELLA CERNIERA
QUICK-RELEASE HINGE SYSTEM
EN
QUICK-RELEASE-SCHARNIER-SYSTEM
DE
QUICK-RELEASE-SCHARNIER-SYSTEM
FR
CASSETTO MULTISRATO
IT IT
EN EN MULTILAYER DRAWER
DE DE SCHUBLADE AUS
MEHRSCHICHTPLATTEN
FR FR TIROIR EN MULTIPLIS
A
CASSETTO CARENATO
IT IT
EN EN DRAWER WITH METAL SIDES
DE DE VERKLEIDETE SCHUBLADE
FR FR TIROIR CARÉNÉ
COLONNE
ANPASSUNGEN REGULATIONS
DE FR
C
B
+ A
A
-
SMT
SLC
A B
A
A
A
B
A
C
Clack
A
B
Clack
04
www.arblu.com
C
+
-
B
C
-
C

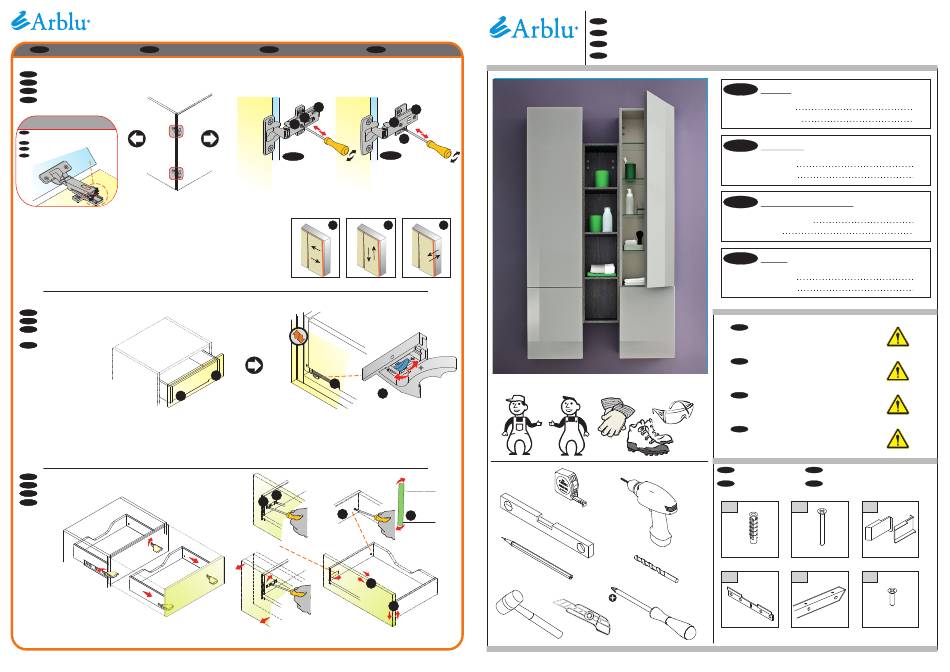

ISTRUZIONI DI MONTAGGIO
IT
ASSEMBLY INSTRUCTIONS
EN
MONTAGEANLEITUNG
DE
INSTRUCTIONS D'ASSEMBLAGE
FR
IT
INDICE
1. FERRAMENTA
2. INSTALLAZIONE
EN
CONTENTS
1. HARDWARE KIT
2. INSTALLATION
DE
INHALTSVERZEICHNIS
1. EISENWAREN-KIT
2. MONTAGE
FR
INDEX
1.
QUINCAILLERIE
2. INSTALLATION
ATTENZIONE:
IT
- Verificare la condizione del supporto prima di
installare e scegliere viti adeguate al supporto
esistente.
ATTENTION:
EN
- Check the wall condition before proceeding
with the installation; choose also
adequate screws for the existing wall.
ACHTUNG:
DE
- Vor der Installation bitte den Zustand der
Mauer prüfen. Wählen Sie dann
dementsprechend die richtigen Schrauben aus.
ATTENTION:
FR
- Vérifier les conditions du mur avant de
l'installation et choisir les vis adéquates
au mur existant.
IT FERRAMENTA
DE EISENWAREN-KIT
F01
Ø8x40
F04
Ø8mm
n°1
01
IM000471 REV. 05 DEL 08/01/2021
COLONNE
1
2
1
2
1
2
1
2
EN HARDWARE KIT
FR QUINCALLERIE
F02 F03
Ø5x55 TSP n°1 + 1
F05 F06
n°1 Ø3,5x16 TSP
