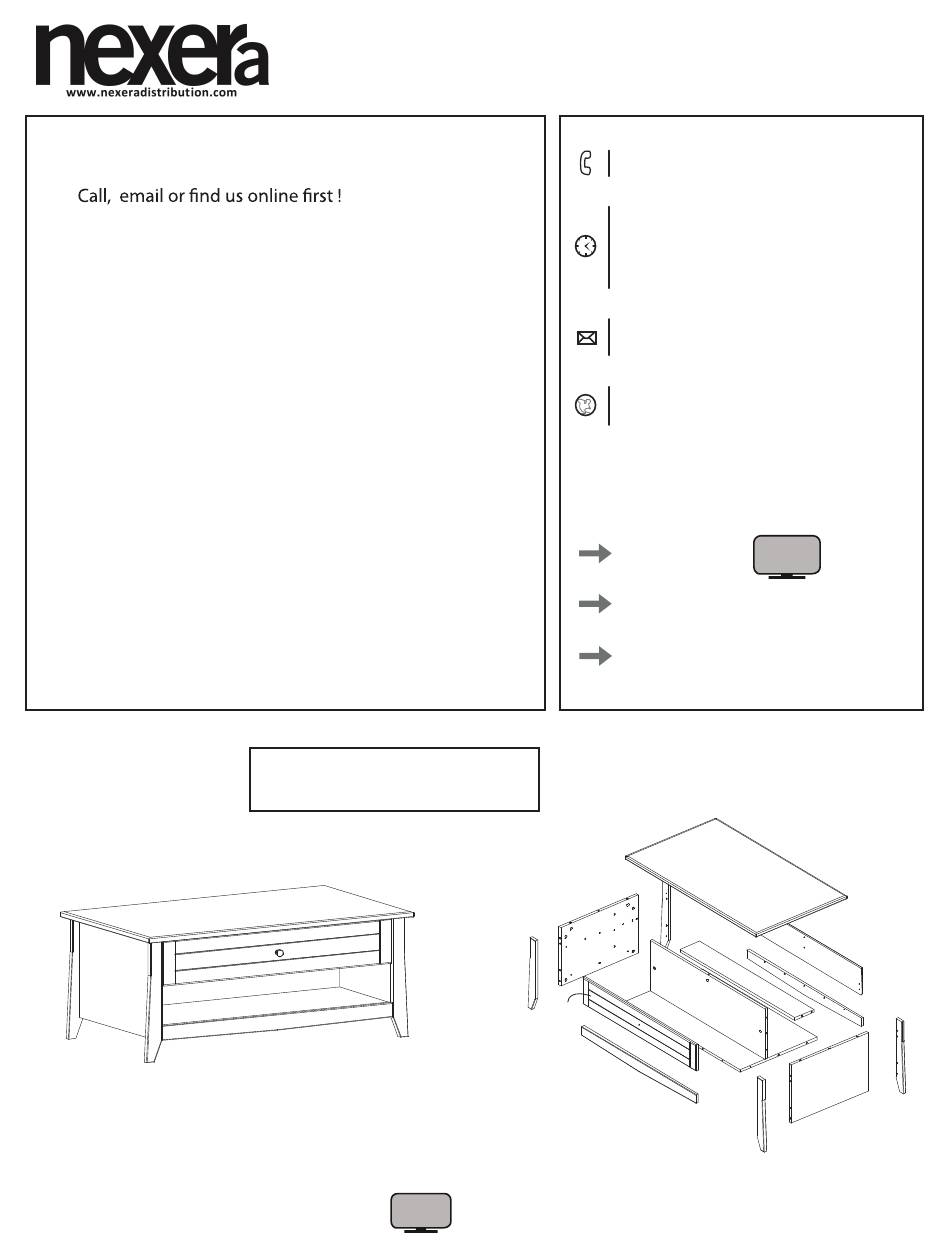

- Page 1 Nous vous enverrons les pièces de rechange dans un délai de 3 à 5 jours ouvrables, ou moins. Les pièces sont expédiées Order replacement parts via FedEx Ground ou par la poste. Commande de pièces de remplacement 200717 product number numéro de produit Lot # 175 lb Weigth capacity : 25 lb Capacité...
- Page 2 Read these assembly instructions carefully before beginning. Verify that you have in hands all the wood parts and hardware. Keep this document for future reference. Lisez attentivement ce guide d’assemblage avant de débuter. Assurez vous que toutes les composantes de bois et de quincaillerie sont présentes. Conservez ce document. Two people are required to assemble and move this unit.
-
Page 3: Hardware List
Hardware List Liste de quincaillerie # 0111 # 0203 # 2195 # 2200 # 0101 # 0205 # 0207 # 2147 # 0508 # 0601 # 1505 # 2128 # 0105 # 1106 # 0126 For drawers Pour tiroirs # 0204 # 2300 # 0527 set of 4... - Page 4 Using the 6 screws # 0110, fasten the 2 drawer slides # 0908 (CL and CR) to the panels A2 and B2 Utilisez les 6 vis # 0110 pour installer les 2 coulisses # 0908 (CL et CR) sur les panneaux A2 et B2 # 0110 Cette vis en premier # 0908...
- Page 5 Install 13 push bolts # 2200 into the panels A2, B2 and C1. Finalize the step by using the 2 screws # 0101 to fasten the magnet catch # 1505 to the panel C1 Installez 13 boulons # 2200 dans les panneaux A2, B2 et C1. Terminez l’étape en installant l’attache magnétique # 1505 sur le panneau C1 à...
- Page 6 Insert 22 wood dowels # 0207 into the panels A2, B2, D, E and G Insérez 22 goujons de bois # 0207 dans les panneaux A2, B2, D, E et G # 0207 Fasten the 2 legs AA and the 2 legs BB to the panels A2 and B2. Then, tighten the 8 cam locks # 0203 located on panels A2 and B2 Assemblez les 2 pattes AA et les 2 pattes BB aux panneaux A2 et B2.
- Page 7 Fasten the 2 front mouldings F to the panel D. Then, tighten the 6 cam locks # 0203 located on panel D Assemblez les 2 moulures frontales F avec le panneau D. Serrez ensuite les 6 excentriques # 0203 se trouvant sur le panneau D Angle Angle IMPORTANT...
- Page 8 Fasten the pre-assembled panel D (with both mouldings F) to the assembled unit. Then, tighten the 2 cam locks # 0203 located on panel D Assemblez le panneau pré-assemblé D (avec les 2 moulures F) à l’unité déjà assemblée. Serrez ensuite les 2 excentriques # 0203 situés sur le panneau D IMPORTANT Turn clockwise 2/3 of a turn...
- Page 9 Install 4 felt pads # 1106 to the bottom of the 4 legs AA and BB. Finalize the step by using the Allen key # 2300 to add 1 screw # 0111 to the panel D Installez 4 coussinets feutrés # 1106 au bas des 4 pattes AA et BB. Terminez l’étape en installant 1 vis # 0111 sur le panneau D à...
- Page 10 First, insert the hinge pivot (plastic) of the door XP into the hole located on panel A2. Then, insert the left side hinge pivot (plastic) into the hole located on panel B2. Fina- lize the step by using the 2 remaining small screws to fasten the left side hinge to the door XB.
- Page 11 Fasten the panel C1 to the assembled unit. Then, tighten the 4 cam locks # 0203 located on panels A2 and B2. Finalize the step by installing 4 covers # 0508 on the 4 visible cam locks located in the door section (on panels A2 and B2). Assemblez le panneau C1 à...
- Page 12 Fasten the panels V and W to the drawer front XA1 and tighten the 2 cam locks # 0204 located on panels V and W VIDEO Assemblez les panneaux V et W à la façade XA1 et serrez les 2 excentriques # 0204 se trouvant sur les panneaux V et W IMPORTANT Turn clockwise 2/3 of a turn...
- Page 13 Use 6 screws # 0105 to fasten the 2 drawer slides # 0908 (DL and DR) to panels V and W Utilisez 6 vis # 0105 pour installer les 2 coulisses # 0908 (DL et DR) sur les panneaux V et W # 0908 VIDEO # 0105...
- Page 14 Use 1 screw # 0126 to fasten 1 handle # 2128 on the drawer front XA1 Utilisez 1 vis # 0126 pour installer 1 poignée # 2128 sur la façade de tiroir XA1 # 0126 # 0126 # 2128 # 2128 VIDEO Insérez le tiroir dans l’unité...
-
