Assembly Instructions

Williams-Sonoma Inc.

Instructions d'assemblage

Instrucciones de Ensamblaje

Pottery Barn – Pottery Barn Teen – Pottery Barn Kids – Williams Sonoma Home – West Elm – Rejuvenation – Mark and Graham – GreenRow

16-Jan-2025

1/25

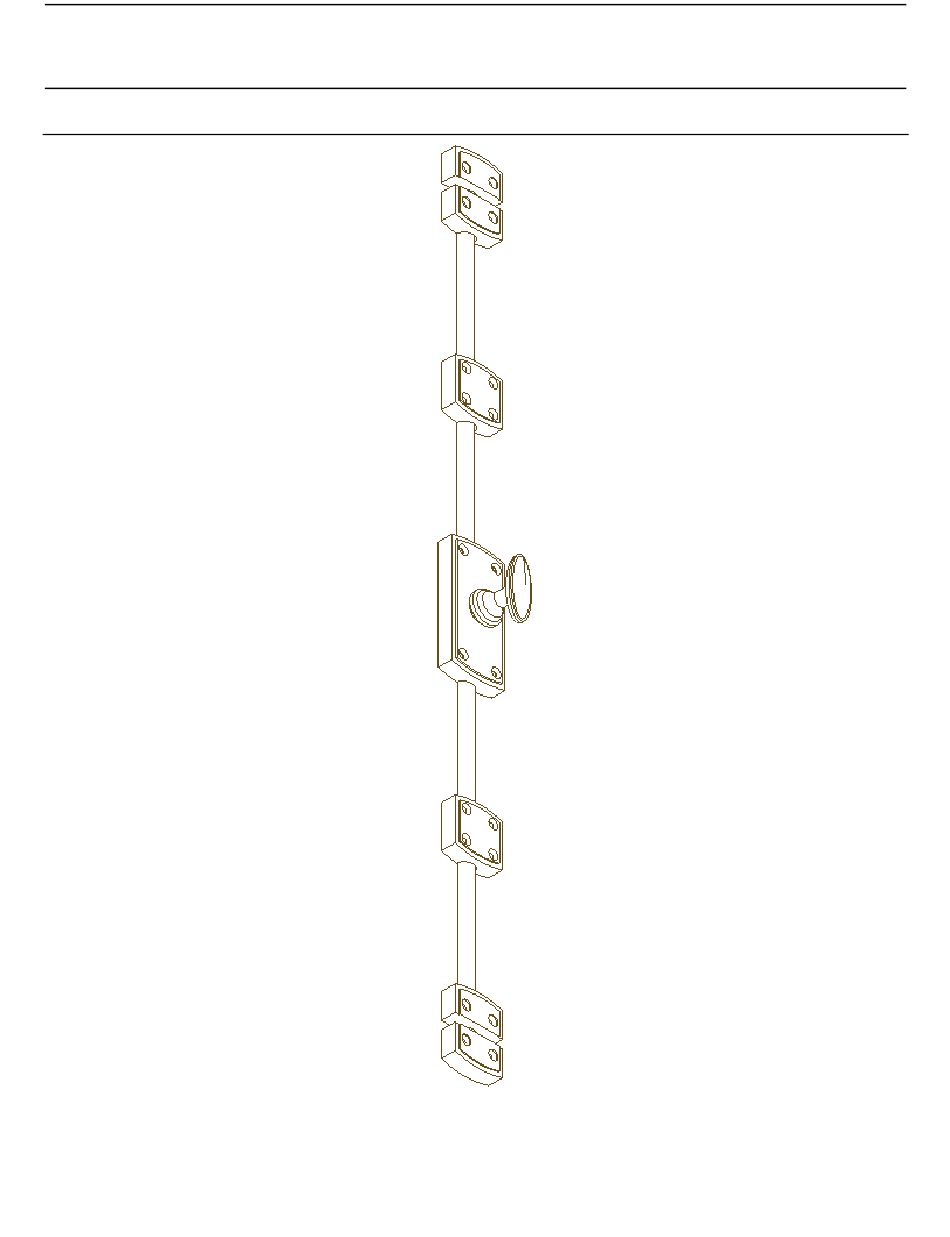

JEANINE CREMONE BOLT

Need help?

Do you have a question about the JEANINE CREMONE BOLT and is the answer not in the manual?

Questions and answers

Summary of Contents for Williams-Sonoma JEANINE CREMONE BOLT

Page 1 Williams-Sonoma Inc. Instructions d’assemblage Instrucciones de Ensamblaje Pottery Barn – Pottery Barn Teen – Pottery Barn Kids – Williams Sonoma Home – West Elm – Rejuvenation – Mark and Graham – GreenRow 16-Jan-2025 1/25 JEANINE CREMONE BOLT © 2025 Williams-Sonoma, Inc.
Page 2 Secar los derrames de inmediato y limpiar con un trapo limpio y húmedo. Recomendamos no usar limpiadores químicos, abrasivos o lustramuebles sobre el acabado barnizado. • • Las piezas de ferretería pueden aflojarse con el tiempo. Controlar periódicamente que estén bien ajustadas.Si es necesario, volver a ajustarlas. © 2025 Williams-Sonoma, Inc.
Page 3 Instrucciones de Ensamblaje Pottery Barn – Pottery Barn Teen – Pottery Barn Kids – Williams Sonoma Home – West Elm – Rejuvenation – Mark and Graham – GreenRow 16-Jan-2025 3/25 NOT INCLUDED / NON INCLUS / NO INCLUIDAS © 2025 Williams-Sonoma, Inc.
Page 4 Instructions d’assemblage Instrucciones de Ensamblaje Pottery Barn – Pottery Barn Teen – Pottery Barn Kids – Williams Sonoma Home – West Elm – Rejuvenation – Mark and Graham – GreenRow 16-Jan-2025 4/25 Mortise End #6x18mm Bracket © 2025 Williams-Sonoma, Inc.
Page 5 With mechanism in the unlocked orientation position bracket A and rods E onto door surface. It is recommended to mark the hole positions and drill pilot holes before attaching bracket A to surface with 4x screw F. © 2025 Williams-Sonoma, Inc.
Page 6 Position bracket C 2x near door edge to ensure linear travel of 2x rod E. Bracket B is optional but recommended. It is recommended to mark the hole positions and drill pilot holes before attaching brackets B and C to surface with screws F. © 2025 Williams-Sonoma, Inc.
Page 7 Choose appropriate end bracket for your situation. For end surface parallel with door surface use end bracket D and proceed to step 5a. For end surface perpendicular to door surface use mortise end bracket G and proceed to step 5b. © 2025 Williams-Sonoma, Inc.
Page 8 16-Jan-2025 8/25 With bracket A in locked position place bracket D over rod-end in desired location. It is recommended to mark the hole positions and drill pilot holes before attaching brackets D surface with screws F. © 2025 Williams-Sonoma, Inc.
Page 9 9/25 Prepare mortise for mortise end bracket G. Insert mortise end bracket G into prepared mortise. It is recommended to mark the hole positions and drill pilot holes before attaching bracket G to surface with screws © 2025 Williams-Sonoma, Inc.
Page 10 • • Recomendamos no usar limpiadores químicos, abrasivos o lustramuebles sobre el acabado barnizado. • Las piezas de ferretería pueden aflojarse con el tiempo. Controlar periódicamente que estén bien ajustadas. Si es necesario, volver a ajustarlas. © 2025 Williams-Sonoma, Inc.
Page 11 Instrucciones de Ensamblaje Pottery Barn – Pottery Barn Teen – Pottery Barn Kids – Williams Sonoma Home – West Elm – Rejuvenation – Mark and Graham – GreenRow 16-Jan-2025 11/25 NOT INCLUDED / NON INCLUS / NO INCLUIDAS © 2025 Williams-Sonoma, Inc.
Page 12 Instrucciones de Ensamblaje Pottery Barn – Pottery Barn Teen – Pottery Barn Kids – Williams Sonoma Home – West Elm – Rejuvenation – Mark and Graham – GreenRow 16-Jan-2025 12/25 Support #6 x 18 mm d’extrémité de mortaise © 2025 Williams-Sonoma, Inc.
Page 13 A et les tiges E sur la surface de la porte. Il est recommandé de marquer la position des trous et de percer des avant-trous avant de fixer le support A à la surface avec 4 vis F. © 2025 Williams-Sonoma, Inc.
Page 14 2 tiges E. Le support B est facultatif, mais recommandé. Il est recommandé de marquer les positions des trous et de percer des avant-trous avant de fixer les supports B et C à la surface avec les vis F. © 2025 Williams-Sonoma, Inc.
Page 15 à la surface de la porte, utilisez le support d'extrémité D et passez à l'étape 5a. Pour une surface d’extrémité perpendiculaire à la surface de la porte, utilisez le support d’extrémité de mortaise G et passez à l’étape 5b. © 2025 Williams-Sonoma, Inc.
Page 16 Avec le support A en position verrouillée, placez le support D sur l’extrémité de la tige à l’endroit désiré. Il est recommandé de marquer les positions des trous et de percer des avant-trous avant de fixer les supports de surface D avec les vis F. © 2025 Williams-Sonoma, Inc.
Page 17 G dans la mortaise préparée. Il est recommandé de marquer les positions des trous et de percer des avant-trous avant de fixer le support G à la surface avec les vis F. © 2025 Williams-Sonoma, Inc.
Page 18 • • Recomendamos no usar limpiadores químicos, abrasivos o lustramuebles sobre el acabado barnizado. • Las piezas de ferretería pueden aflojarse con el tiempo. Controlar periódicamente que estén bien ajustadas. Si es necesario, volver a ajustarlas. © 2025 Williams-Sonoma, Inc.
Page 19 Instrucciones de Ensamblaje Pottery Barn – Pottery Barn Teen – Pottery Barn Kids – Williams Sonoma Home – West Elm – Rejuvenation – Mark and Graham – GreenRow 16-Jan-2025 19/25 NOT INCLUDED / NON INCLUS / NO INCLUIDAS © 2025 Williams-Sonoma, Inc.
Page 20 Instrucciones de Ensamblaje Pottery Barn – Pottery Barn Teen – Pottery Barn Kids – Williams Sonoma Home – West Elm – Rejuvenation – Mark and Graham – GreenRow 16-Jan-2025 20/25 Soporte del #6x18mm extremo de la mortaja © 2025 Williams-Sonoma, Inc.
Page 21 A y varillas E en la superficie de la puerta. Se recomienda marcar las posiciones de los orificios y perforar los orificios piloto antes de fijar el soporte A a la superficie con los 4 tornillos F. © 2025 Williams-Sonoma, Inc.
Page 22 E. El soporte B es opcional pero se recomienda. recomienda marcar posiciones de los orificios y perforar los orificios piloto antes de fijar los soportes B y C a la superficie con los tornillos F. © 2025 Williams-Sonoma, Inc.
Page 23 D y continuar con el paso 5a. Para la superficie del extremo perpendicular a la superficie de la puerta, usar el soporte del extremo de la mortaja G y continuar con el paso 5b. © 2025 Williams-Sonoma, Inc.
Page 24 Con el soporte A en posición trabada, colocar el soporte D sobre el extremo de la varilla en la ubicación deseada. Se recomienda marcar las posiciones de los orificios y perforar los orificios piloto antes de fijar los soportes D en la superficie con los tornillos F. © 2025 Williams-Sonoma, Inc.
Page 25 G en la mortaja preparada. Se recomienda marcar las posiciones de los orificios y perforar los orificios piloto antes de fijar el soporte G a la superficie con los tornillos F. © 2025 Williams-Sonoma, Inc.
