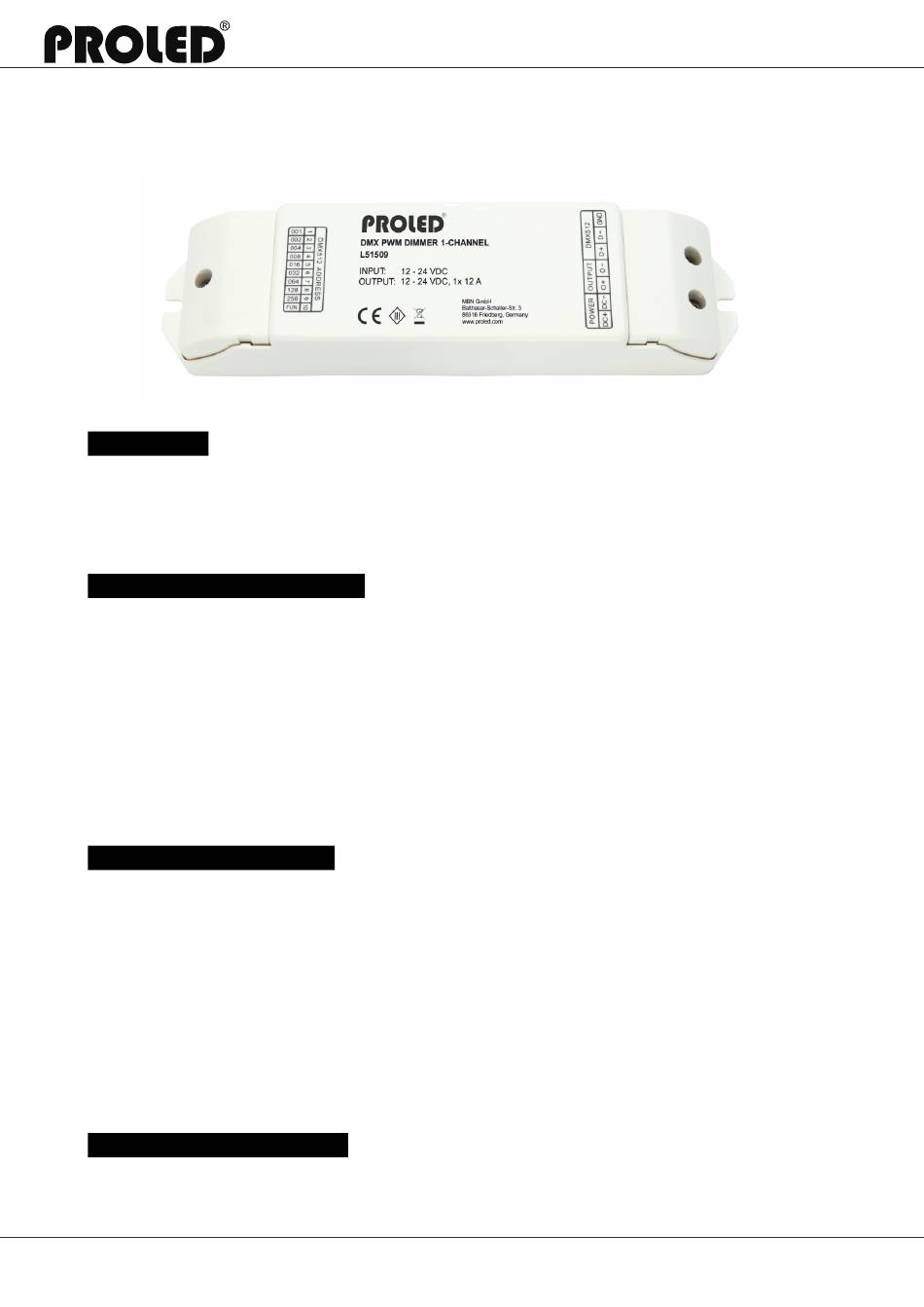

DMX PWM DIMMER 1-KANAL
Vorwort
Vielen Dank, dass Sie sich für den PROLED DMX PWM DIMMER 1-KANAL entschieden haben. Bitte lesen
Sie diese Anleitung vor der Installation und Inbetriebnahme sorgfältig durch. Falls das Gerät beim Transport
beschädigt wurde, benachrichtigen Sie bitte sofort ihren Händler. Bitte unternehmen Sie nichts, bevor Sie
ihren Händler kontaktiert haben.
Garantiebestimmungen
Vom Tag des Kaufes an gewähren wir für unsere Produkte bei sachgemäßer Verwendung im Falle von
Qualitätsmängeln kostenlose Reparatur oder Austausch, außer in folgenden Fällen:
1. Defekte durch unsachgemäßen Betrieb.
2. Schäden durch unautorisierte Reparatur, Modifikation, falschem Anschluss oder Austausch von Chips.
3. Schäden durch Transport, Vibration usw. nach dem Kauf.
4. Schäden durch Erdbeben, Feuer, Blitzschlag, Verschmutzung oder Überspannung.
5. Schäden durch unsachgemäße Lagerung bei zu hohen Temperaturen, feuchter Umgebung oder in der
Nähe von Chemikalien.
6. Wenn das Produkt upgedatet wurde.
Sicherheitshinweise
1. Installieren Sie diesen Dimmer nicht während eines Gewitters, bei starken Magnetfeldern oder
Hochspannungsfeldern. Achten Sie auf einen korrekten Anschluss, um das Risiko einer Beschädigung
von Komponenten oder eines Kurzschlusses zu minimieren.
2. Stellen Sie immer eine ausreichende Belüftung sicher, um die zulässige Betriebstemperatur einzuhalten.
3. Überprüfen Sie, ob das Netzteil den Leistungsanforderungen des Dimmers entspricht und die Polung
korrekt ist.
4. Führen Sie alle Anschlüsse nur im stromlosen Zustand durch und stellen Sie vor der Inbetriebnahme
sicher, dass kein Kurzschuss vorhanden ist.
5. Versuchen Sie niemals, das Gerät selbst zu reparieren, anderenfalls erlischt die Herstellergarantie.
6. Zu Informationen über Updates wenden Sie sich bitte an Ihren Händler.
Produktbeschreibung
Der PROLED DMX PWM DIMMER 1-KANAL ermöglicht das Dimmen von LED-Leuchten oder Flex Strips.
Die Einstellung der Startadresse sowie das Aufrufen der Testdimmungen erfolgt über DIP-Schalter am
Dimmer.
MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany
Users manual / Bedienungsanleitung
L51509
www.proled.com
1
Advertisement
Table of Contents
Related Manuals for PROLED L51509
Summary of Contents for PROLED L51509
- Page 1 L51509 Vorwort Vielen Dank, dass Sie sich für den PROLED DMX PWM DIMMER 1-KANAL entschieden haben. Bitte lesen Sie diese Anleitung vor der Installation und Inbetriebnahme sorgfältig durch. Falls das Gerät beim Transport beschädigt wurde, benachrichtigen Sie bitte sofort ihren Händler. Bitte unternehmen Sie nichts, bevor Sie ihren Händler kontaktiert haben.
- Page 2 Users manual / Bedienungsanleitung 1. Technische Daten Modell PROLED DMX PWM DIMMER 1-KANAL Eingangsspannung 12 - 24 VDC Ausgangsspannung 12 - 24 VDC Ausgangsstrom max. 1x 12 A Ausgangsleistung 144 W / 288 W (12 VDC / 24 VDC) Umgebungstemperatur -10°C – 45°C Abmessungen 160 mm ×...
- Page 3 Falls zwei oder mehr DIP-Schalter 1-9 auf ON gestellt sind, wird der höchste Dimmwert dargestellt. 6. Anschlußdiagramm Anschluss an DMX Master control DMX PWM DIMMER 1-CHANNEL L51509 INPUT: 12 - 24 VDC OUTPUT: 12 - 24 VDC, 1x 12 A MBN GmbH Balthasar-Schaller-Str.
- Page 4 Users manual / Bedienungsanleitung 7. Notitzen MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
-
Page 5: Limited Warrenty
L51509 Preface Thank you for choosing PROLED DMX PWM DIMMER 1-CHANNEL. Before installation and use, we strongly recommend you to read this manual carefully. If the device has been damaged during transport, please report this to your supplier immediately. Please don’t take any action without contacting your supplier... -
Page 6: Specifications
Users manual / Bedienungsanleitung 1. Technical data Modell PROLED DMX PWM DIMMER 1-CHANNEL Input voltage 12 - 24 VDC Output voltage 12 - 24 VDC Output current max. 1x 12 A Output power 144 W / 288 W (12 VDC / 24 VDC) Ambiente temperature -10°C –... -
Page 7: Connection Diagram
If two or more DIP-switches 1-9 are in position ON, the highest dimming value will be displayed. 6. Connection diagram Connection to DMX Master control DMX PWM DIMMER 1-CHANNEL L51509 INPUT: 12 - 24 VDC OUTPUT: 12 - 24 VDC, 1x 12 A MBN GmbH Balthasar-Schaller-Str. - Page 8 Users manual / Bedienungsanleitung 7. Notes MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com...
