Bedienungsanleitung / User's manual

DALI DT8 PWM DIMMER 5-Kanal

DALI DT8 PWM DIMMER 5-Channel

L500D30

Bedienungsanleitung

User's manual

MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany

www.proled.com

04.23. Technische Änderungen vorbehalten

Need help?

Do you have a question about the L500D30 and is the answer not in the manual?

Questions and answers

Summary of Contents for PROLED L500D30

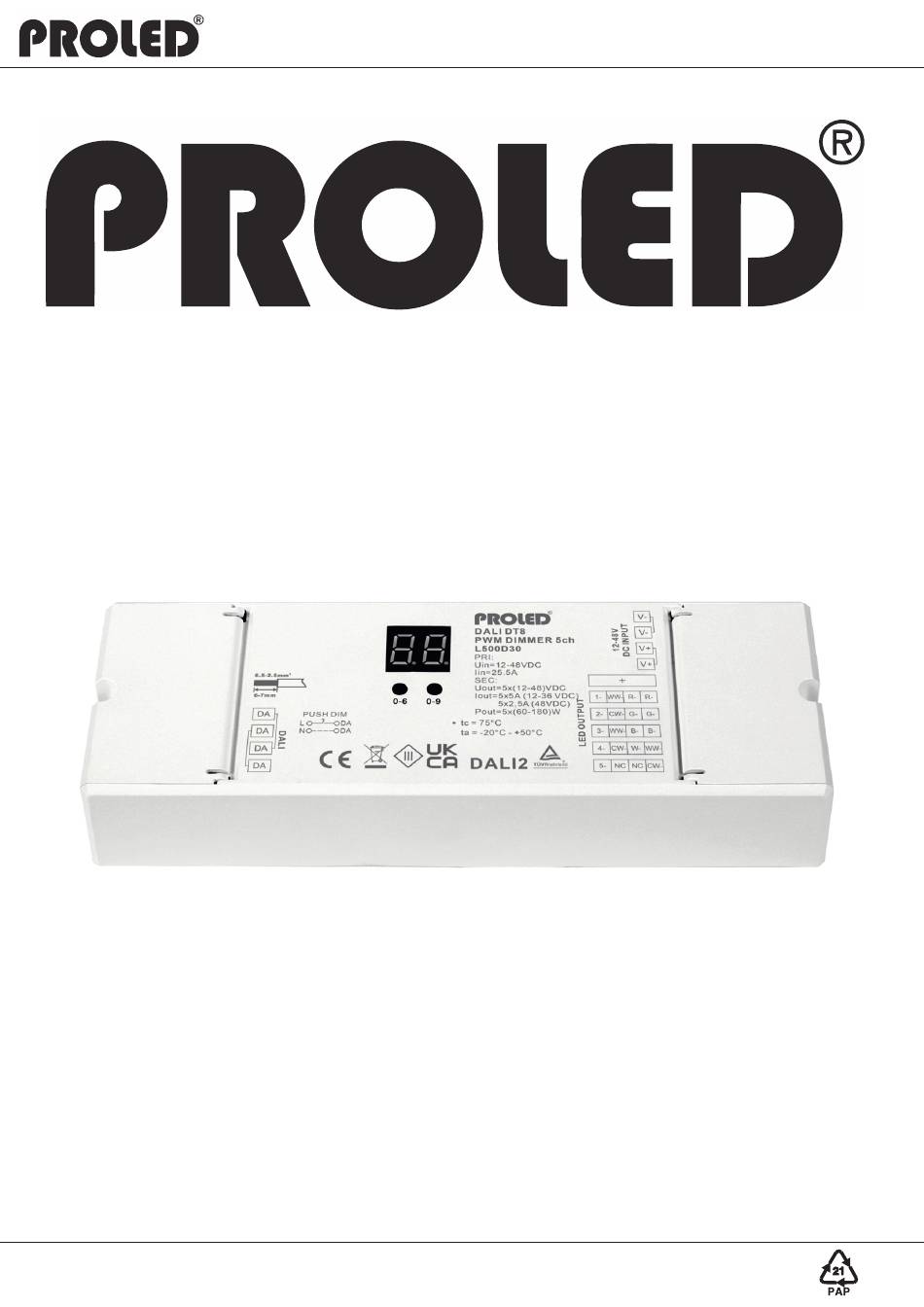

Page 1 Bedienungsanleitung / User‘s manual DALI DT8 PWM DIMMER 5-Kanal DALI DT8 PWM DIMMER 5-Channel L500D30 Bedienungsanleitung User‘s manual MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com 04.23. Technische Änderungen vorbehalten...
Page 2 Bedienungsanleitung / User‘s manual ，Vorwort， Vielen Dank, dass Sie sich für den PROLED DALI DT8 PWM DIMMER 5-Kanal entschieden haben. Bitte lesen Sie diese Anleitung vor der Installation und Inbetriebnahme sorgfältig durch. Falls das Gerät beim Transport beschädigt wurde, benachrichtigen Sie bitte sofort ihren Händler.
Page 3 Bedienungsanleitung / User‘s manual 2. Technische Daten Modell PROLED DALI DT8 PWM DIMMER 5-Kanal Eingangsspannung 12 – 48 VDC Ausgang 5x 5A max. (48V: 5x 2,5 A) Leistungsaufnahme < 1 W Umgebungstemperatur -10°C – 45°C Abmessungen 170 mm x 59 mm x 29 mm (LxBxT)
Page 4 Ÿ Drücken Sie den Taster um die Leuchte Ein- bzw. Auszuschalten. Ÿ Drücken und halten Sie den Taster um die Helligkeit zu erhöhen oder zu verringern. Drücken Sie den Taster erneut um in die Gegenrichtung zu dimmen. MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com 04.23. Technische Änderungen vorbehalten...
Page 5 5. Anschlußdiagramme für DALI-Steuerung DALI Master mit Modus Dynamic White (2 DALI-Adressen) 12V / 24V / 36V / 48V Netzteil <20A DALI DT8 PWM DIMMER 5ch L500D30 <20A PRI: Uin=12-48VDC >20A Dynamic White LED Strip (1. Adresse) Iin=25.5A SEC: Uout=5x(12-48)VDC...
Page 6 Bedienungsanleitung / User‘s manual DALI Master mit Modus RGB + Tc (2 DALI-Adressen) 12V / 24V / 36V / 48V Netzteil <20A DALI DT8 PWM DIMMER 5ch L500D30 <20A PRI: Uin=12-48VDC >20A Iin=25.5A SEC: RGB LED Strip (1. Adresse) Uout=5x(12-48)VDC...
Page 7 Bedienungsanleitung / User‘s manual DALI Master mit Modus XY (nur RGB, 1 DALI -Adresse) 12V / 24V / 36V / 48V Netzteil <20A DALI DT8 PWM DIMMER 5ch L500D30 <20A PRI: Uin=12-48VDC >20A Iin=25.5A SEC: RGB LED Strip Uout=5x(12-48)VDC Iout=5x5A (12-36 VDC)
Page 8 Bedienungsanleitung / User‘s manual DALI Master mit Modus RGBWAF (1 DALI -Adresse) 12V / 24V / 36V / 48V Netzteil <20A DALI DT8 PWM DIMMER 5ch L500D30 <20A PRI: Uin=12-48VDC >20A Iin=25.5A SEC: RGB LED Strip Uout=5x(12-48)VDC Iout=5x5A (12-36 VDC)
Page 9 6. Anschlußdiagramme für PUSH-DIM-Steuerung PUSH-DIM mit Modus Dynamic White (Kanal 1+3 und Kanal 2+4 gleich) 12V / 24V / 36V / 48V Netzteil TASTER <20A DALI DT8 PWM DIMMER 5ch L500D30 <20A PRI: >20A Uin=12-48VDC Dynamic White LED Strip Iin=25.5A SEC: Uout=5x(12-48)VDC...
Page 10 Bedienungsanleitung / User‘s manual PUSH-DIM mit Modus DT6 (alle Ausgänge machen das gleiche) 12V / 24V / 36V / 48V Netzteil TASTER <20A DALI DT8 PWM DIMMER 5ch L500D30 PRI: <20A >20A Uin=12-48VDC Connect with Single Color LED Strip Iin=25.5A SEC: Uout=5x(12-48)VDC...
Page 11 Bedienungsanleitung / User‘s manual ，Preface， Thanks for choosing PROLED DALI DT8 PWM DIMMER 5-Channel. Before installation and use, we strongly recommend you to read this manual carefully. If the device has been damaged during transport, please report this to your supplier immediately. Please don’t take any action without contacting your supplier first.
Page 12: Specifications
Bedienungsanleitung / User‘s manual 2. Technical Data Modell PROLED DALI DT8 PWM DIMMER 5-Channel Input Voltage 12 – 48 VDC Output 5x 5A max. (48V: 5x 2,5 A) Power consumption < 1 W Ambient temperature -10°C – 45°C Dimensions 170 mm x 59 mm x 29 mm (LxWxH)
Page 13 Ÿ Press the button to switch on or off the luminiare. Ÿ Press and hold the button to rise or lower the brightness. Press the button again to dimm in opposite direction. MBN GmbH, Balthasar-Schaller-Str. 3, 86316 Friedberg - Germany www.proled.com 04.23. Technical amendments reserved...
Page 14 5. Connection diagramm for DALI control DALI Master with mode Dynamic White (2 DALI-Addresses) 12V / 24V / 36V / 48V Power supply <20A DALI DT8 PWM DIMMER 5ch L500D30 <20A PRI: Uin=12-48VDC >20A Dynamic White LED Strip (1. Address) Iin=25.5A SEC:...
Page 15 Bedienungsanleitung / User‘s manual DALI Master with mode RGB + Tc (2 DALI-Addresses) 12V / 24V / 36V / 48V Power supply <20A DALI DT8 PWM DIMMER 5ch L500D30 <20A PRI: Uin=12-48VDC >20A Iin=25.5A SEC: RGB LED Strip (1. Address)
Page 16 Bedienungsanleitung / User‘s manual DALI Master with mode XY (only RGB, 1 DALI -Address) 12V / 24V / 36V / 48V Power supply <20A DALI DT8 PWM DIMMER 5ch L500D30 <20A PRI: Uin=12-48VDC >20A Iin=25.5A SEC: RGB LED Strip Uout=5x(12-48)VDC...
Page 17 Bedienungsanleitung / User‘s manual DALI Master with mode RGBWAF (1 DALI -Address) 12V / 24V / 36V / 48V Power supply <20A DALI DT8 PWM DIMMER 5ch L500D30 <20A PRI: Uin=12-48VDC >20A Iin=25.5A SEC: RGB LED Strip Uout=5x(12-48)VDC Iout=5x5A (12-36 VDC)
Page 18 PUSH-DIM with mode Dynamic White (Channel 1+3 and Channel 2+4 do same) 12V / 24V / 36V / 48V Power supply BUTTON <20A DALI DT8 PWM DIMMER 5ch L500D30 <20A PRI: >20A Uin=12-48VDC Dynamic White LED Strip Iin=25.5A SEC: Uout=5x(12-48)VDC...
Page 19 Bedienungsanleitung / User‘s manual PUSH-DIM with mode DT6 (all outputs do same) 12V / 24V / 36V / 48V Power supply TASTER <20A DALI DT8 PWM DIMMER 5ch L500D30 PRI: <20A >20A Uin=12-48VDC Connect with Single Color LED Strip Iin=25.5A SEC: Uout=5x(12-48)VDC...
