Immergas AVIO ECO 24 Manual

SADA TERMOSTATU NA DETEKCIU
UPACHANIA VÝMENNÍKA ZO STRANY
SPALÍN KOTLA - AVIO ECO 24
COD. 3.031954
VŠEOBECNÉ UPOZORNENIA..
Všetky produkty Immergas sú chránené vhodným prepravným obalom.
Materiál musí byť skladovaný v suchých priestoroch a chránený pred
poveternostnými vplyvmi.
Tento návod obsahuje technické informácie týkajúce sa inštalácie sady
Immergas. Čo sa týka ďalších otázok súvisiacich so samotnou inštaláciou
sady (napríklad: bezpečnosť na pracovisku, ochrana životného prostredia,
prevencia úrazov), je potrebné dodržiavať platnú legislatívyu a bezpečnosť
práce.
Nesprávna inštalácia alebo montáž spotrebiča a/alebo komponentov,
príslušenstva, sád a zariadení Immergas môžu spôsobiť problémy, ktoré nebolo
možné vopred predvídať pre ľudí, zvieratá alebo veci. Pre správnu inštaláciu
sady si pozorne prečítajte pokyny dodané s produktom. Inštaláciu a údržbu
treba vykonávať v súlade s platnými predpismi, podľa pokynov výrobcu, a to
kvalifikovaným a odborne spôsobilým personálom, teda tými, ktorí majú
špecifickú odbornú spôsobilosť v oblasti zariadení, ako to vyžaduje zákon..
POPIS.
Nasledujúca sada bola vytvorená tak, aby bolo možné do kotla Avio Eco 24
vložiť bezpečnostný termostat, umiestnený v spodnej časti spaľovacej
komory, schopný zachytiť akékoľvek upchatie výmenníka.
INŠTALÁCIA.
Pri inštalovaní sady postupujte nasledovne:
- odpojte kotol od el. napájania;
- demontujte kryt kotla, ako je to popísané v príslušnom návode;
- odstráňte reflexný hliníkový plech chrániaci spaľovaciu komoru;

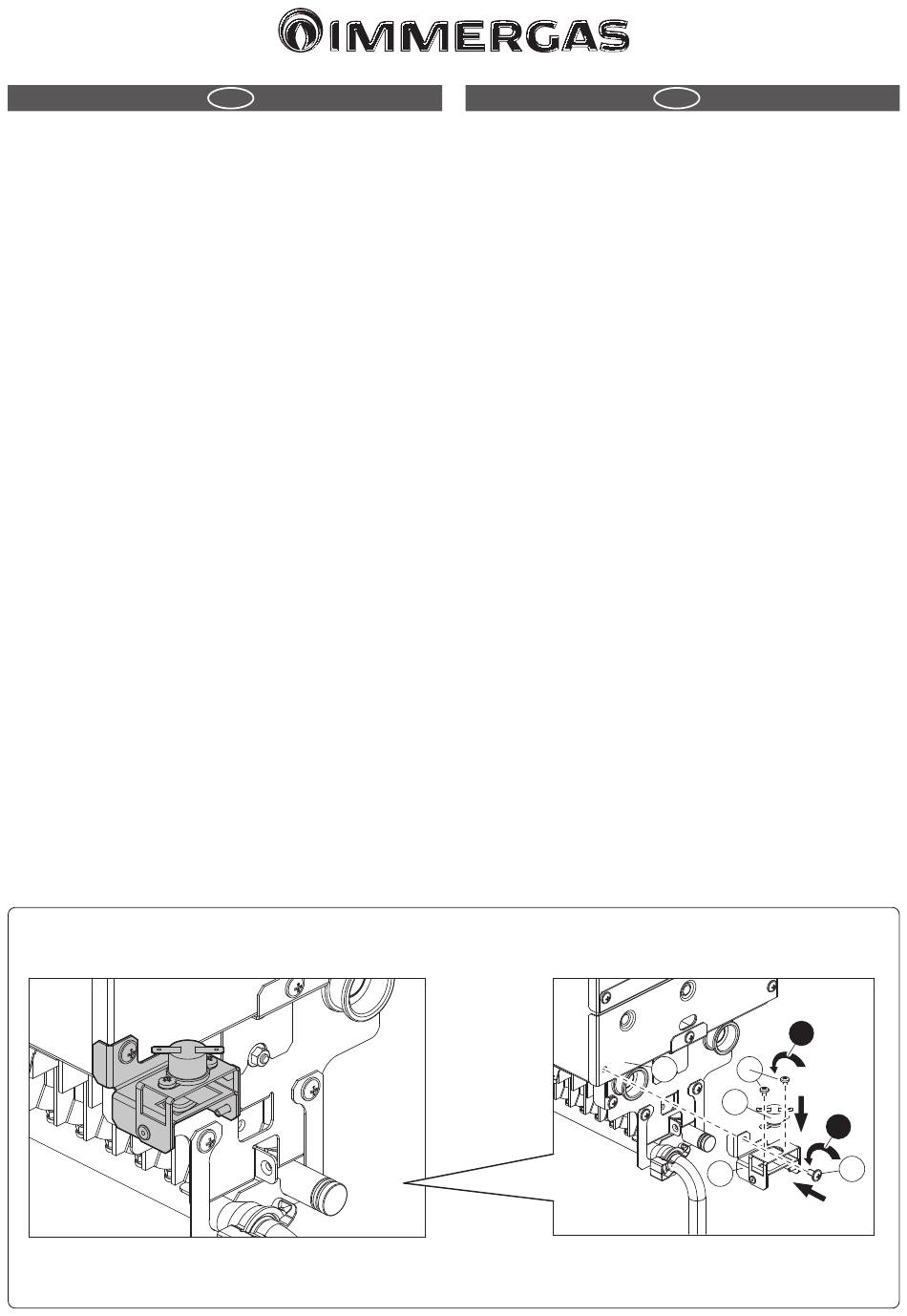

Obr.1
- odskrutkujte ľavú skrutku (1) zo spodného čela spaľovacej komory (5);
- umiestnite držiak termostatu klixon (4) zarovno s otvorom na spodnej strane
spaľovacej komory (5) a potom pripevnite (a) skrutkou (1), predtým odstránenou,
zostavu držiaka na čelo;
- umiestnite termostat klixon (3) do určeného otvoru na držiak termostatu (4) a
pripevnite ho k držiaku pomocou dvoch skrutiek (2) dodaných v sade;
Potom pokračujte s elektrickými pripojeniami.
Cod. 1.045582 - Rev. ST.005339/000
SK
CLOGGING EXCHANGER
THERMOSTAT KIT
AVIO ECO 24
CODE 3.031954
GENERAL WARNINGS.
All Immergas products are protected with suitable transport packaging.
The material must be stored in a dry place protected from the weather.
This instruction manual provides technical information for installing the Immergas kit.
As for the other issues related to kit installation (e.g. safety at the workplace, environ-
mental protection, accident prevention), it is necessary to comply with the provisions
specified in the regulations in force and with the principles of good practice.
Improper installation or assembly of the Immergas appliance and/or components, acces-
sories, kits and devices can cause unexpected problems for people, animals and objects.
Read the instructions provided with the product carefully to ensure proper installation.
Installation and maintenance must be performed in compliance with the regulations in
force, according to the manufacturer's instructions and by professionally qualified staff,
meaning staff with specific technical skills in the plant sector, as envisioned by the law.
DESCRIPTION.
The following kit was designed to fit Avio Eco 24 boilers with a safety thermostat
situated at the bottom of the combustion chamber, which will be able to intercept
any heat exchanger clogging.
INSTALLATION.
Proceed as follows to assemble the kit:
- disconnect power to the appliance;
- disassemble the casing, as described in the relative instructions booklet;
- remove the reflecting aluminium sheet protecting the combustion chamber;
Fig.1
- remove the left screw (1) from the bottom front combustion chamber (5);
- place the klixon thermostat supporting plate unit (4) in line with the hole on the lower
front combustion chamber (5) and then secure (a) the metal-sheet plate to the front using
the left screw (1) that was previously removed;
- place the klixon thermostat (3) in the seat provided on the klixon thermostat supporting
plate unit (4) and secure the klixon thermostat to the metal-sheet plate using the two screws
(2) supplied in the kit;
Then proceed with the electrical connections.
IE
b
5 2
3
4
a
1
Obr. 1
