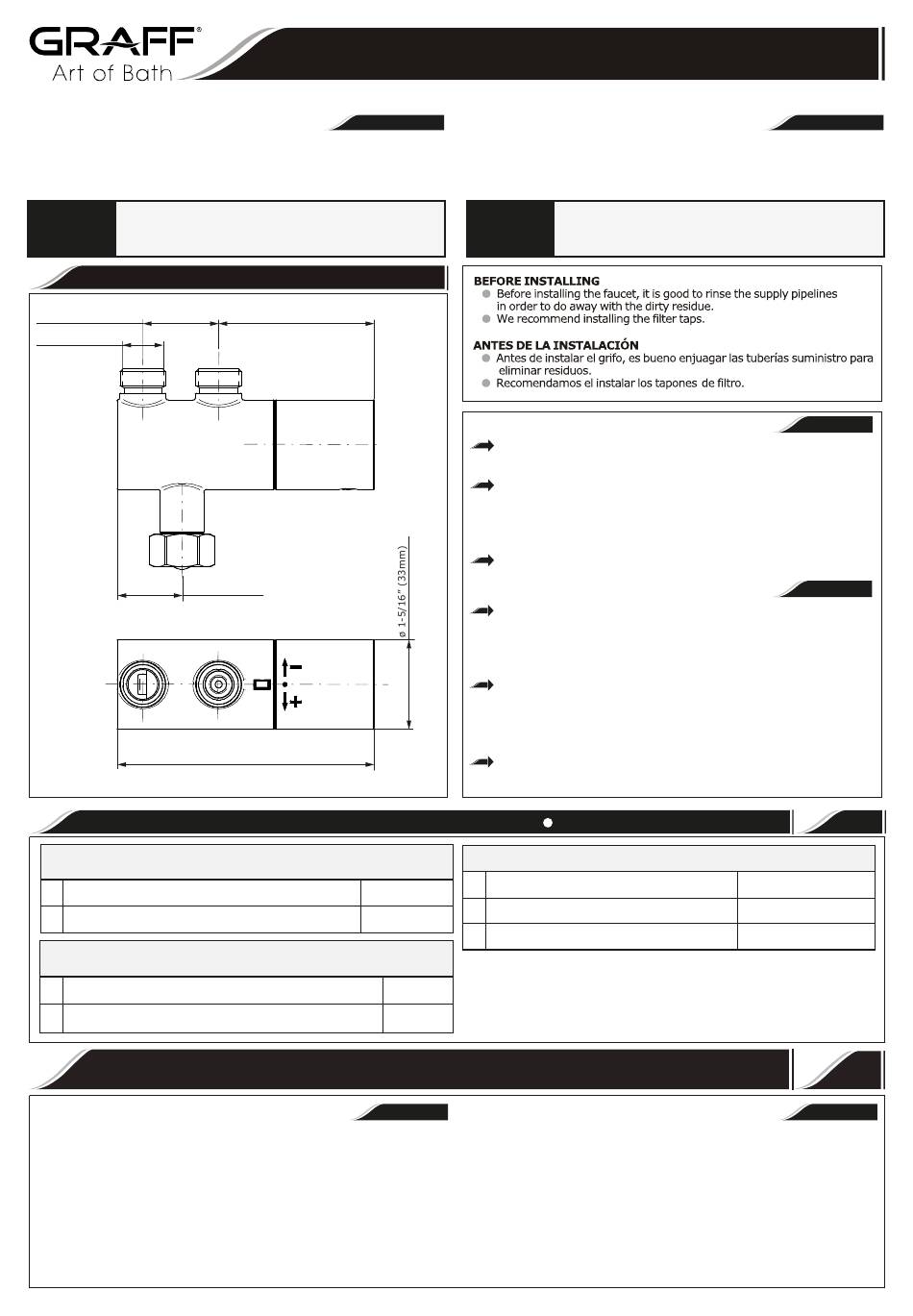

Graff G-1044 Installation Instructions

Dear Customer
Thank you for selecting our product. We are confident we can fully satisfy
your expectations by offering you a wide range of technologically advanced
products which directly result from our many years of experience in faucet
and fitting production.
For care, use soft towel with soap and water only! Under no
ATTENTION!
circumstances should you use any chemicals.
1-1/8" (28mm)
3x9/16-24 UNEF
15/16" (24mm)
Water temperature in the installation • Temperatura de agua en la
instalación
1 Cold, fría.
2 Hot, caliente.
Temperature range of thermostat operation • Alcance de
temperaturas de trabajo del termostato
Minimum, mínima.
1
Maximum, máxima.
2
1. Shut off the main water supply.
2. Observe all local plumbing codes.
3. Inspect the waste and supply piping for damage. Replace as
necessary.
4. The valve is calibrated to 100°F (38°C) setting.
5. Factory calibrated inlet conditions are:
- Hot and cold water pressure = 43.5 psi (3 bar)
- Hot water temperature = 149°F (65°C)
- Cold water temperature = 59°F (15°C)
IOG 5255.85
ENGLISH
G-1044
2-1/4" (58mm)
100°F
3-3/4" (95mm)
TECHNICAL INFORMATION
NOTES TO OBSERVE DURING INSTALLATION
ADVERTENCIAS DE OBSERVAR DURANTE LA INSTALACIÓN
ENGLISH
Installation Instructions  Instrucciones de Instalación
Estimado Cliente
Muchas gracias por elegir nuestro producto. Estamos seguros que podemos
satisfacer completamente sus expectativas ofreciéndole una amplia variedad
de productos tecnológicamente avanzados que resultan directamente de
muchos años de experiencia en grifos y su producción apropiada.
ATENCIÓN!
For easy installation of your GRAFF faucet you will need:
to READ ALL the instructions completely before beginning,

to READ ALL the warnings, care and maintenance information.

To complete the project, you should:
gather the tools and all the parts you will need,

prepare the mounting area,

mount the faucet,

connect the supply lines,

finally test and flush the faucet.

You should have the following tools:
an adjustable spanner,

Para la instalación fácil de su grifo de la GRAFF usted
necesitará:
LEER TODAS las instrucciones completamente antes de

comenzar,
LEER TODA la información sobre las advertencias, cuidado y

mantenimiento.
Para terminar el proyecto, usted debe:
recolectar las herramientas y todas las piezas que usted necesitará, r

prepare el área para el montaje,

monte el grifo,

conecte las líneas de fuente,

finalmente pruebe y limpie el grifo con un chorro de agua.

Usted debe tener las herramientas siguientes:
llave ajustable,

Water pressure in the installation • Presión de agua en la instalación
1 Minimum, mínima.
>59°F
2 Maximum, máxima.
< 140 °F
Recommended, recomendada.
3
61°F
115°F
1. Cerrar el suministro principal del agua.
2. Observar todos los códigos locales de instalación.
3. Controlar tanto la tubería de alimentación como la de desagüe
para ver si no está dañada. Reponerla si es necesario.
4. La válvula está calibrada para la temperatura de 100°F (38°C).
5. Las condiciones de entrada del agua calibradas en la fábrica son
las siguientes:
- Presión del agua caliente y fría = 43.5 psi (3 bar)
- Temperatura del agua caliente = 149°F (65°C)
- Temperatura del agua fría = 59°F (15°C)
1
THERMOSTATIC VALVE
VÁLVULA TERMOSTATICA
Para el cuidado, utilice solamente una toalla suave con jabón
y aqua! Bajo ninguna circunstancia no use productos químicos.
INFORMACIÓN TÉCNICA
~
ESPANOL
Model
Modelo
ENGLISH
~
ESPANOL
1
7 psi (~0,5 bar)
70 psi (~5 bar)
15-45 psi (~1-3 bar)
2
~
ESPANOL
Rev. 1 July 2024
