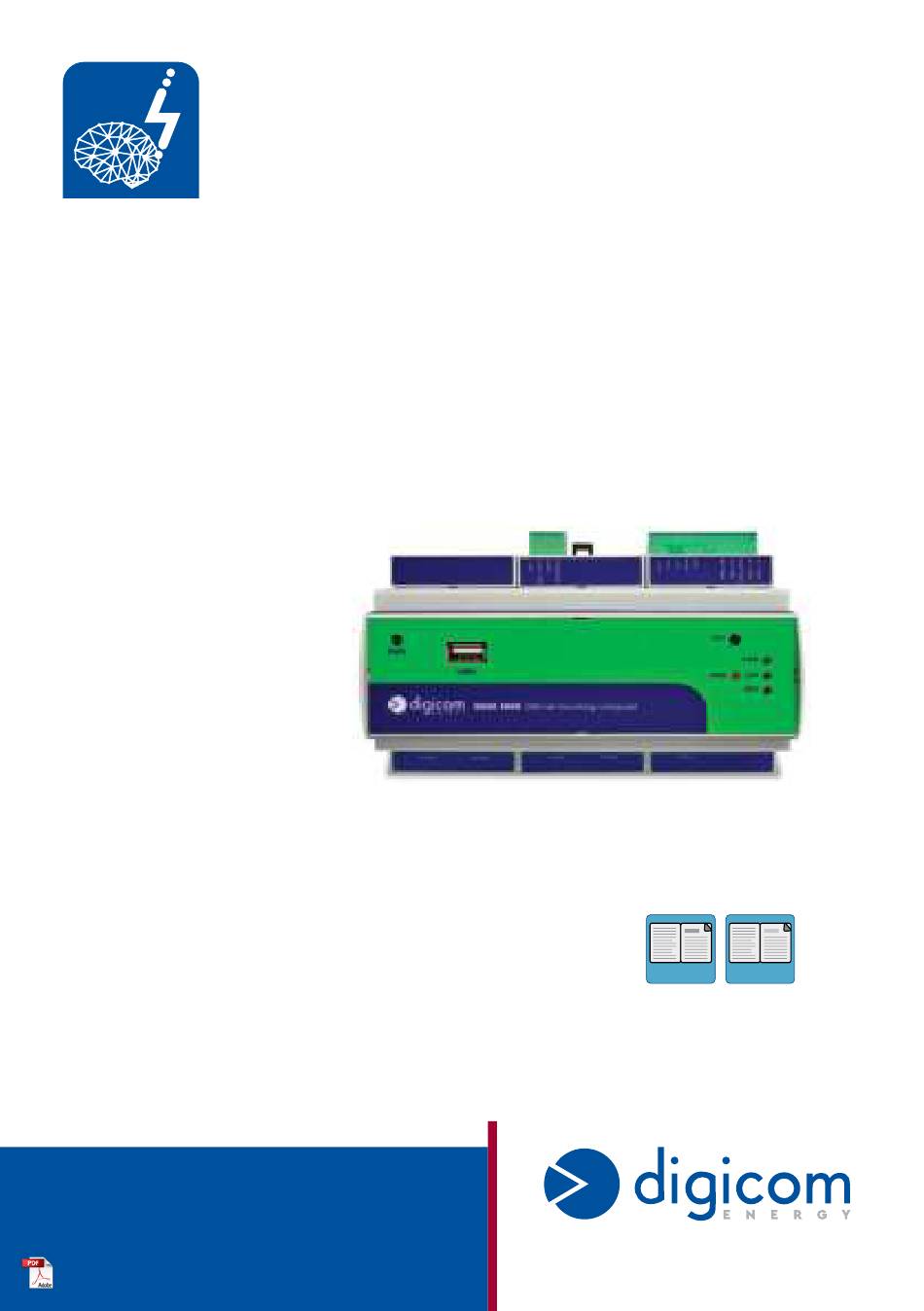

- Page 1 DIN RAIL MOUNTING COMPUTER 8D5918 _ EDGE 3000 Guida Rapida - Quick Guide cod. 750401753400 rev. 1.0 11/2022 ITALIANO ENGLISH...
-
Page 3: Table Of Contents
Attenzione a non causare vibrazioni o urti. DICHIARAZIONE DI CONFORMITÀ UE SEMPLIFICATA Il fabbricante, B810 S.p.A., dichiara che il tipo di apparecchiatura radio EDGE 3000 è conforme alla direttiva 2014/53/UE. Il testo completo della dichiarazione di conformità UE è disponibile al seguente indirizzo Internet: www.b810group.it ASSISTENZA E CONTATTI Se, dopo un’attenta lettura delle procedure descritte, non si riuscisse a risolvere un eventuale problema, invitiamo a contattare... -
Page 4: Informazioni Sulla Sicurezza
8D5918 EDGE 3000 Indice - Premessa INFORMAZIONI SULLA SICUREZZA Leggere attentamente le istruzioni e norme qui riportate prima di accendere il dispositivo. Violare tali norme potrebbe essere illegale e creare situazioni di pericolo. Per ognuna delle situazioni descritte è necessario fare riferimento alle disposizione e norme del caso. -
Page 5: Introduzione
EDGE 3000 può essere utilizzato in combinazione con sistemi software di terze parti, per l'implementazione di sistemi integrati di gestione e controllo, in applicazioni come Smart Building (BMS, BEMS, Security, Comfort, Automation), Smart Energy, Industry 4.0. -
Page 6: Caratteristiche
Fornisce connettività cablata come RS485 (ad esempio Modbus) master o slave ed Ethernet. Infine, gli I/O digitali disponibili consentono anche di ottenere dati dai sensori, direttamente o di pilotare carichi esterni (tramite moduli relè). EDGE 3000 consente soluzioni IoT completamente interoperabili, modulari e scalabili grazie alle seguenti funzionalità: • Software multiprotocollo •... -
Page 7: Vista Inferiore
8D5918 EDGE 3000 Guida Rapida Sul lato frontale dell'EDGE 3000 sono presenti: due pulsanti/tasti le cui funzioni sono descritte di seguito: Tasto on/off (On/Off) Premendolo per più di 5 secondi, EDGE 3000 si accenderà o si spegnerà Tasto programmabile (FKY) Premendolo per più... - Page 8 8D5918 EDGE 3000 Guida Rapida Sul lato superiore dell'EDGE 3000 ci sono due connettori. Un connettore a 12 pin con: 485_1A RS 485 (data +) 485_1B RS 485 (data -) 485_RTN RS 485 Ritorno 485_2A RS 485 (data +) 485_2B...
-
Page 9: Installazione
È inoltre necessario posizionare il dispositivo all'interno per non comprometterne la funzionalità e per motivi di sicurezza (per evitare il contatto con agenti atmosferici o luoghi umidi o polverosi); si noti che EDGE 3000 è un dispositivo di classe IP30. - Page 10 È possibile accedere all'EDGE 3000 utilizzando un client SSH, es. Putty, con le seguenti impostazioni di rete: 192.168.192.1 porta 22 Indirizzo 192.168.192.1 Porta È inoltre possibile accedere a EDGE 3000 utilizzando un browser Web, ad esempio Firefox, Chrome, IE EDGE ecc., con le seguenti impostazioni di rete: http://192.168.192.1:8880 Indirizzo 192.168.192.1...
- Page 11 8D5918 EDGE 3000 Guida Rapida ita.7...
-
Page 12: Accesso Al Modem Lte 4G/3G/2G (Solo Modello 4G)
SSID = EDGE3000-XXXXXX (XXXXXX sono gli ultimi cifre del Wireless Mac Address) WPA-PSK DgcE3000! Di seguito, altri collegamenti tra le interfacce fisiche e i file di periferica Linux (ove disponibili) per EDGE 3000: Mapping di altre connessioni Linux ed esterne RS485_1... -
Page 13: Assistance And Contacts
The manufacturer, B810 S.p.A., declares that this radio equipment EDGE 3000 is compliant with Directive 2014/53/UE. The complete text of UE Declaration of Conformity is available at following internet address: www.b810group.it ASSISTANCE AND CONTACTS If, after carefully reading the procedures described, you are unable to resolve a possible problem, please contact Digicom assistance. E-mail: support@b810group.it... -
Page 14: Safety Warnings
8D5918 EDGE 3000 Index - Preface SAFETY WARNINGS Read these instructions and norms carefully before powering the device. Violation of such norms may be illegal and cause hazard situations. For any of the described situations please refer to the specific instructions and norms. -
Page 15: Technical Features
EDGE 3000 can be used in combination with third party software systems, for the implementation of integrated management and control systems, in applications like Smart Building (BMS, BEMS, Security, Comfort, Automation), Smart Energy, Industry 4.0. -
Page 16: Package Content
Finally, the available digital I/Os make it possible also to get data from sensors, directly or to drive external load (through relay modules). EDGE 3000 allows full IoT interoperable, modular and scalable solutions thanks to the following features: • Multiprotocol software •... -
Page 17: Bottom View
8D5918 EDGE 3000 Quick Guide On the EDGE 3000’s front side there are: two buttons/keys which functions are described below: on/off key (On/off) by pressing it for more of 5 seconds, EDGE 3000 will switch on and off Programmable Key (FKY) - Page 18 8D5918 EDGE 3000 Quick Guide On the EDGE 3000's top side there are two connectors. One 12-pin connector with: 485_1A RS 485 (data +) 485_1B RS 485 (data -) 485_RTN RS 485 Return 485_2A RS 485 (data +) 485_2B RS 485 (data -)
-
Page 19: Installation
EDGE 3000 is a IP30 class device. Before connecting the EDGE 3000 to a device / equipment through the RS485 port, it is necessary that the latter is non-powered (refer to the manual of the device/equipment before proceeding with the connection to the EDGE 3000). - Page 20 Ethernet, inserting Ethernet (ETH2) plug into RJ45 socket and connecting the other end of the Ethernet cable to a PC. You can access to the EDGE 3000 using an SSH client, i.e. Putty using the following network settings: 192.168.192.1 port 22 Address 192.168.192.1...
- Page 21 8D5918 EDGE 3000 Quick Guide eng.7...
- Page 22 (auxiliary Interface Access Point Mode with DHCP Server enabled) SSID = EDGE3000-XXXXXX (XXXXXX are the last ciphers of Wireless Mac Address) WPA-PSK DgcE3000! Below, other links beetwen the physical interfaces and the Linux device files (where available) for EDGE 3000: EDGE 3000 Interface Linux device file RS485_1 /dev/tty485A...
- Page 24 DIGICOM è un marchio di B810 S.p.A. DIGICOM is a trademark of B810 S.p.A. Digicom Energy ITALY • Viale Luigi Cadorna 95 20025 Legnano – MI B810 S.p.A. ITALY • Via Lazzaretti 2/1 Z.I. Mancasale 42122 Reggio Emilia Tel. +39 0522 510200 • Fax +39 0522 506299...
