Digicom VOICE BOX CAR Quick Manual

8D5804 _ Voice Box Car
Voice Box è il terminale vivavoce con microfono ed
altoparlante integrati (parla ascolta) da collegare al
combinatore teleallarme 2G Lift Dialer per installare
correttamente il sistema di teleallarme bidirezionale per
ascensori Digicom.
Questo modello per la Cabina deve essere installato dietro la
bottoniera in cabina, collegando il pulsante di allarme esterno
sui pin della morsettiera.
Collega i pin 1-2 del VoiceBox ai pin 5-6 del 2G Lift Dialer.
Vedi schema nelle pagine successive.
I PIN POSSONO ESSERE INCROCIATI.

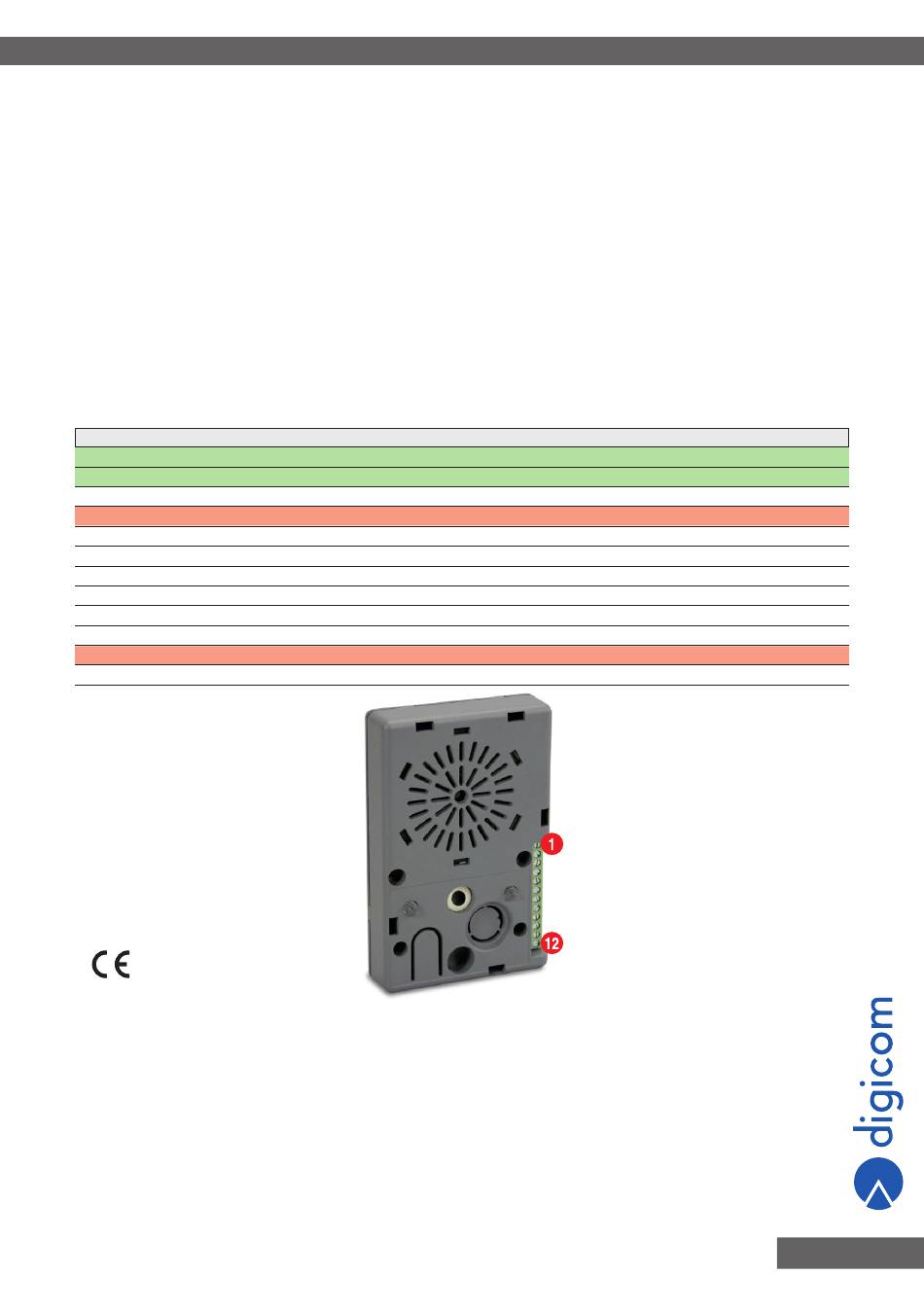

PIN DESCRIZIONE
1 LIFT DIALER
2 LIFT DIALER
3 PULSANTE SOS TETTO/FOSSA N.A. o N.C.
4 PULSANTE SOS CABINA N.A. o N.C.
5 LOOP INDUTTIVO (-)
6 LOOP INDUTTIVO (+)
7 LUCE ESTERNA GIALLA: ALL. INVIATO
8 LUCE ESTERNA VERDE: ALL. RICEVUTO
9 GND PER LUCI ESTERNE
10 CABINA 2
11 GND PER PULSANTI e PER CABINA 2/3
12 CABINA 3
Per una buona qualità audio si consiglia
l'utilizzo di un doppino telefonico per il
collegamento 2G Lift Dialer e Voice Box. In
alternativa è possibile utilizzare anche due fili
inutilizzati già presenti nel cavo della cabina.
Gli eventuali pulsanti installati sul Tetto o in
Fossa/Sotto cabina, devono essere entrambi
N.A. o entrambi N.C.
DICHIARAZIONE CE di CONFORMITA'
Noi, Digicom S.p.A. Via Volta 39 - 21010 Cardano al Campo (Varese - Italy) dichiariamo sotto la nostra esclusiva responsabilità, che il
prodotto, Nome: Voice Box Tipo: Vivavoce per Allarme Ascensore, Categoria: Apparecchiatura per la Tecnologia dell'Informazione, al quale
questa dichiarazione si riferisce, soddisfa i requisiti essenziali della sotto indicata Direttiva:
- 1999/5/CE del 9 marzo 1999, R&TTE, (riguardante le apparecchiature radio e le apparecchiature terminali di telecomunicazione e il
reciproco riconoscimento della loro conformità), Decreto Legislativo del 9 maggio 2001, n.269, (G.U. n. 156 del 7-7-2001).
Come designato in conformità alle richieste dei seguenti Standard di Riferimento o ad altri documenti normativi:
EN 55022 EN 55024 EN 60950-1 +A11 +A1 +A12 +A2
DECLARATION CE of CONFORMITY
We, Digicom S.p.A. registered office at: Via Volta 39 – 21010 Cardano al Campo (Varese – Italy) declare under our sole responsability
that the product with name Voice Box Type: Speakerphone alarm lift, Category: Device for the Information Technology satisfies the basic
requirement of the below indicated Directive:
- 1999/5/EC 9th March 1999, R&TTE (concerning radio equipment and telecommunication terminal equipment and the acknowledgment
of their conformity) Law Decree 9th May 2001, n.269, (G.U. n. 156 of 7-7-2001).
As indicated in conformity with the requirements of following Reference Standards or of other regulations documents:
EN 55022 EN 55024 EN 60950-1 +A11 +A1 +A12 +A2
Guida Rapida / Quick Guide _ 7D1982 rev. 2.1 - 05/2015
VOICE BOX CAR
Modello per la Cabina / Model for the Car
Voice Box is the hands free unit with microphone and
speakerphone integrated, to connect to 2G Lift Dialer for a
correct installation of the Digicom bidirectional telealarm
for elevators.
This model for car must be installed behind the car operating
panels, connecting the external SOS button to pins of the
terminals.
Connect pin 1-2 of Voice Box to pin 5-6 of 2G Lift Dialer.
See circuit diagram on the following pages.
THE PINS CAN BE CROSSED.
DESCRIPTION
LIFT DIALER
LIFT DIALER
SOS BUTTON TOP/PIT N.O. or N.C.
SOS BUTTON CAR N.O. or N.C.
HEARING LOOP (-)
HEARING LOOP (+)
EXTERNAL YELLOW LED: ALARM ON
EXTERNAL GREEN LED: ALARM RECEIVED
GND FOR EXTERNAL LEDS
CAR NUMBER 2
GND FOR BUTTONS and for CAR 2/3
CAR NUMBER 3
For a good audio quality, use twisted wires like
twisted pair; otherwise you can use two wires
already present in the car cable, in this case the
audio quality could not be the best one.
The buttons installed on Top or in Pit, must be
both N.O. or both N.C.
1
