Fly Sky FS-R7D Manual

产品介绍 Introduction
FS-R7D 是一款采用 ANT 协议，提供 7 通道的灯组
接收机，外置单天线，支持双向回传功能，可输出
PWM 信号和车灯控制信号，设计小巧紧凑，可适配
多种车型使用。

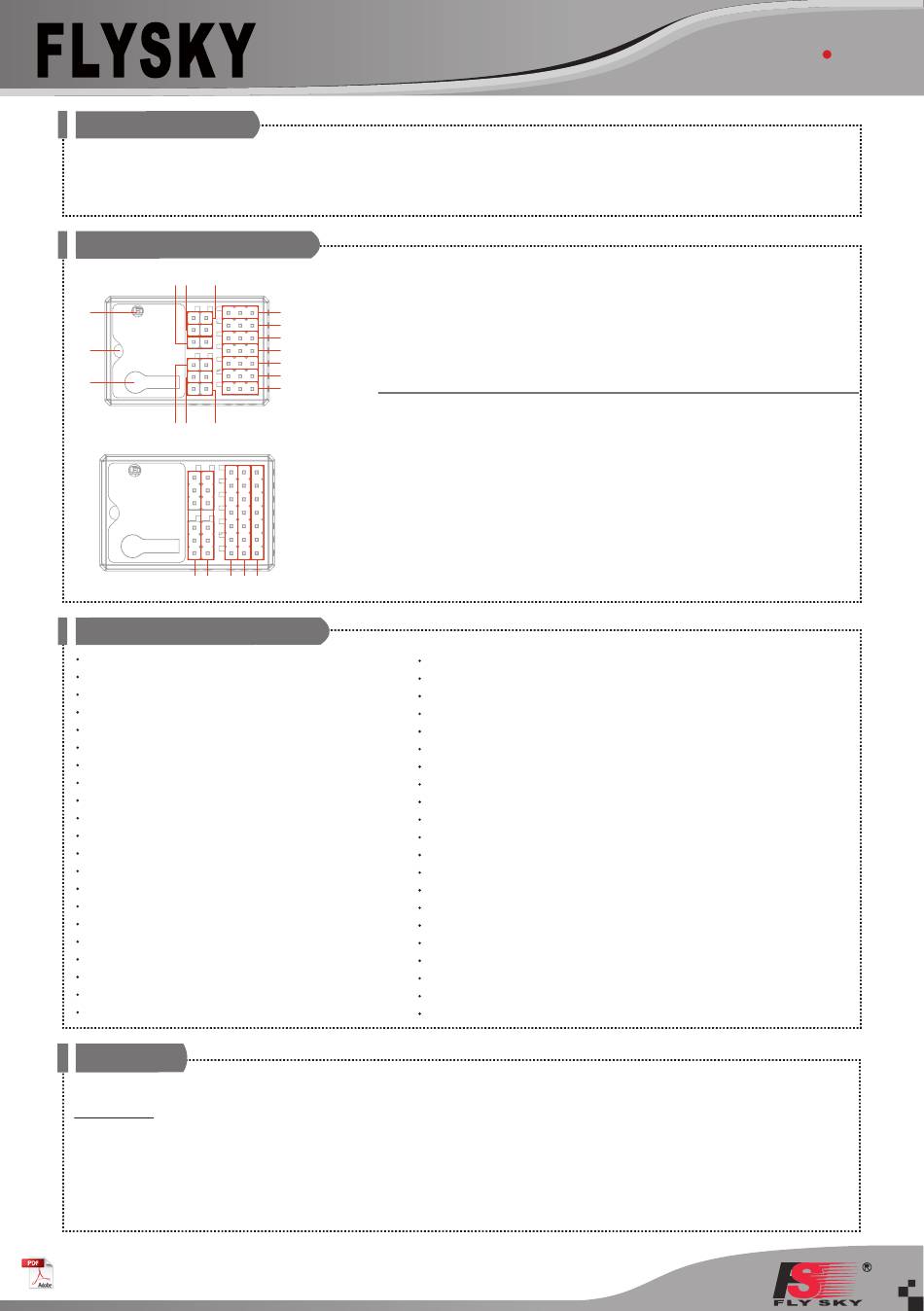

接收机概览 Receiver overview
[10] [9] [8]
[14]
[15]
[16]
[11] [12] [13]
[17] [18] [19] [20] [21]
产品规格 Product specifications
产品型号：FS-R7D
适配发射机：FS-G7P( 支持 ANT 协议的枪控发射机）
车
适合机种：
PWM 通道：7
车灯组数：6
无线频率：2.4GHz ISM
无线协议：ANT（蚂蚁版自动跳频数字系统）
天线类型：外置单天线（同轴）
输入电源：3.5 ～ 9V /DC
工作电流：< 90mA（5V）
数据输出：PWM 或 PPM
发射功率：小于 20dBm
遥控距离：>300 米（空旷无干扰地面距离）
在线更新：支持
防水等级：PPX4
外观颜色：黑色
温度范围：-10℃ ~ +60℃
湿度范围：20%~95％
外形尺寸：35*23.3*13.3mm
机身重量：8g
认证： CE，FCC ID：2A2UNR7D00
对码 Binding
本款接收机支持双向对码和单向对码 , 双向对码完成后发射机将显示接收机回传的信息。
双向对码步骤：
1. 发射机选择双向通信，然后进入对码状态；
2. 按住接收机对码按键同时上电，接收机 LED 灯快闪表示进入对码状态，松开对码键；
• 或通电后按键对码：接收机上电后未与发射机通信过，长按对码键 3 秒，接收机指示灯快闪表示进入对码状态，松开对码键。
3. 接收机 LED 灯常亮，即对码成功。发射机对码成功后自动退出对码状态，对码完成；
4. 检查发射机、接收机是否正常工作。如需重新对码，请重复以上步骤。
http://www.flysky-cn.com
Copyright ©2022 Flysky Technology co., ltd
FS-R7D
FS-R7D is a light group receiver in compliance with the ANT protocol, providing
7 channels. It is equipped with a single antenna externally, supporting the 2-way
transfer-back function. It can output PWM signals and light control signals,
featuring the compact design. FS-R7D can be adapted to a variety of vehicle
models.
[1] CH1 通道接口 （PPM）
[2] CH2 通道接口
[3] CH3 通道接口
[7]
[4] CH4 通道接口
[6]
[5] CH5 通道接口
[5]
[6] CH6 通道接口
[4]
[3]
[7] CH7 通道接口
[2]
[1]
[1] CH1(PPM)
[2] CH2
[3] CH3
[4] CH4
[5] CH5
[6] CH6
[7] CH7
[8] Flash light interface
[9] Backup light interface
[10] Tail light interface
[11] Headlight interface
Product Model: FS-R7D
Compatible
Model Type:
PWM Channels: 7
Numbers of Light Interface: 6
RF: 2.4GHz ISM
2.4G Protocol: ANT
Antenna: Single external antenna(Coaxial)
Input Power: 3.5 ～ 9V /DC
Working Current: < 90mA（5V）
Data Output: PWM/PPM
Maximum Power: < 20dBm (e.i.r.p.) （EU）
Distance: >300m(Ground distance without interfence)
Online Update: Yes
Water Proof: PPX4
Color: Black
Temperature Range: -10℃ ~ +60℃
Humidity Range: 20%~95%
Dimensions: 35*23.3*13.3mm
Weight: 8g
Certifications: CE, FCC ID：2A2UNR7D00
接收机 Receiver
[8] 爆闪灯接口
[9] 倒车灯接口
[10] 后尾灯接口
[11] 前大灯接口
[12] 右转灯接口
[13] 左转灯接口
[14] LED 灯
[12] Right turn signal light interface
[13] Left turn signal light interface
[14] LED
[15] Antenna
[16] Bind button
[17] + (Power anode for light interface)
[18] - (Power cathode for light interface)
[19] S (Signal pin ）
[20] + (Power anode for channel interface)
[21] - (Power cathode for channel interface)
Transmitters: FS-G7P(Surface transmitters with ANT protocol)
Cars
[15] 天线
[16] 对码按键
[17] + ( 车灯接口电源正极）
[18] - ( 车灯接口电源负极）
[19] S（信号脚 ）
[20] + ( 通道接口电源正极）
[21] - ( 通道接口电源负极）
