INSTALLATION AND USER GUIDE
EASLEY™ FLUSH GUARD™ Complete 2-Piece Toilet
TL-5800AFH-EWL
Read all instructions carefully before proceeding.
BUILT-IN
OVERFLOW
DRAIN
• To ensure that timely and e ective service is available for you, please keep this manual for future reference.
© 2024 FGI Industries, Ltd. | CRAFT + MAIN™, EASLEY™, FLUSH GUARD™, and logo designs are trademarks of FGI Industries, Ltd.
USA: www.flushguardtoilets.com / www.craftandmain.com | CANADA: www.craftandmain.ca
MAY 2024
1
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Craft+Main EASLEY FLUSH GUARD TL-5800AFH-EWL
Summary of Contents for Craft+Main EASLEY FLUSH GUARD TL-5800AFH-EWL

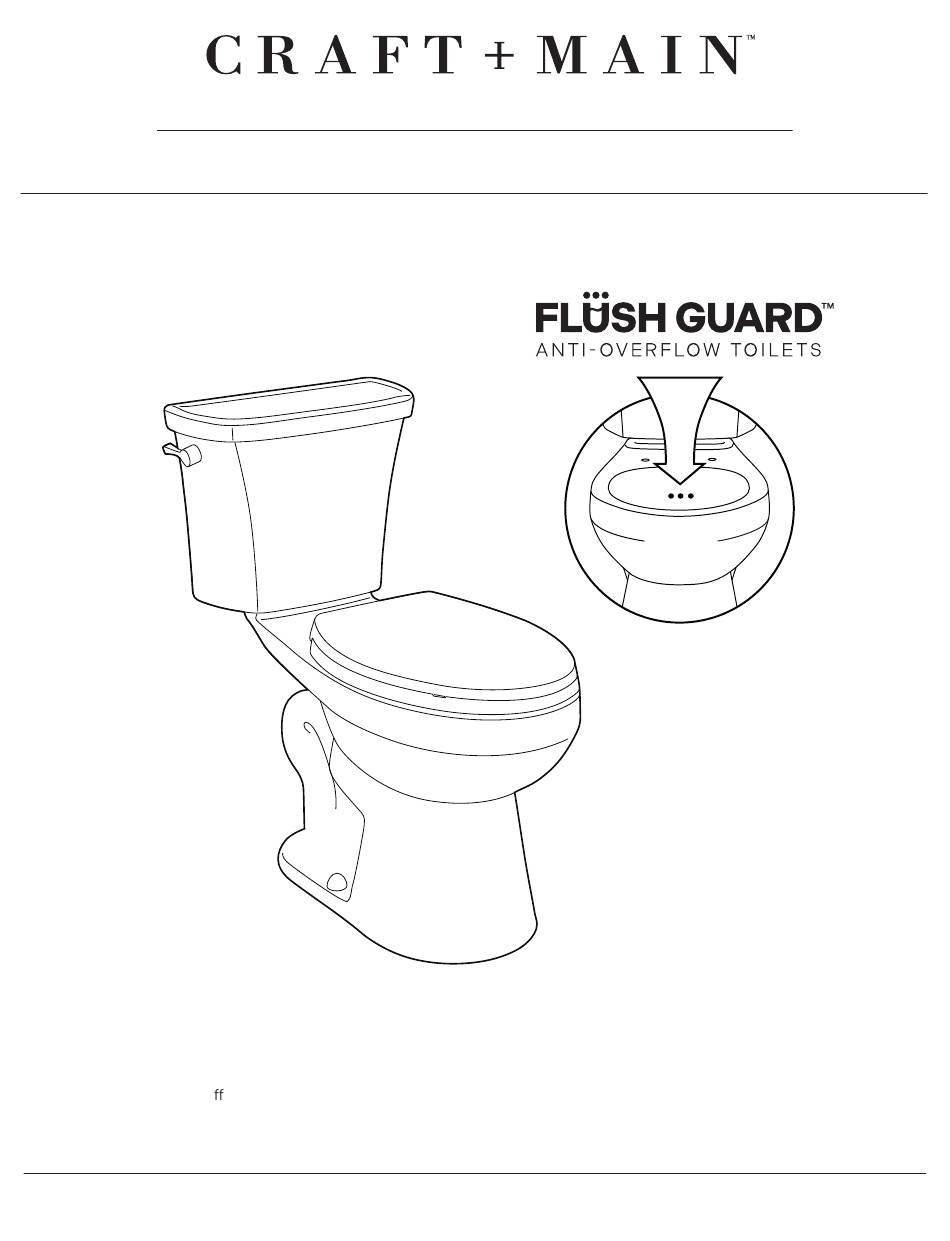

- Page 1 INSTALLATION AND USER GUIDE EASLEY™ FLUSH GUARD™ Complete 2-Piece Toilet TL-5800AFH-EWL Read all instructions carefully before proceeding. BUILT-IN OVERFLOW DRAIN • To ensure that timely and e ective service is available for you, please keep this manual for future reference. ©...
-
Page 2: Hardware & Parts List
INSTALLATION AND USER GUIDE EASLEY™ FLUSH GUARD™ Complete 2-Piece Toilet TL-5800AFH-EWL HARDWARE & PARTS LIST Complete Lever Complete Flush Valve with Flapper (Installed) Complete Fill Valve with Float (Installed) Metal Washers Metal Tank Bolts with Washers (installed) Metal Nuts Oval Washers Wing Nuts Large Rubber Sealing Gasket Plastic Bolt Caps &... - Page 3 INSTALLATION AND USER GUIDE EASLEY™ FLUSH GUARD™ Complete 2-Piece Toilet TL-5800AFH-EWL STEP 1 REMOVING OLD TOILET Turn o the water supply. Flush the toilet to empty the tank. Remove any water left in the tank or bowl. Disconnect the supply line from the tank. Remove decorative caps. Unscrew nuts that attach the toilet to the floor. Remove toilet.
-
Page 4: Step 4 Installation Procedure
INSTALLATION AND USER GUIDE EASLEY™ FLUSH GUARD™ Complete 2-Piece Toilet TL-5800AFH-EWL STEP 4 INSTALLATION PROCEDURE Install plastic cap washers (J), followed by metal washers (O) and nuts (P) onto the floor-bolts (M). Tighten the bolts alternately until toilet is firmly seated on the floor. (Figure 4) Install the plastic bolt caps (J). (Figure 5) CAUTION: DO NOT OVERTIGHTEN NUTS, SEVERE DAMAGE MAY OCCUR. - Page 5 INSTALLATION AND USER GUIDE EASLEY™ FLUSH GUARD™ Complete 2-Piece Toilet TL-5800AFH-EWL STEP 6 INSTALLING TANK LEVER Turn clockwise to remove plastic nut from the lever arm. Insert lever arm through the hole on the side of tank. The lever should be pointing to the back side of the toilet. Screw the plastic nut counter clockwise to tighten it.
-
Page 6: Connecting Water Supply
INSTALLATION AND USER GUIDE EASLEY™ FLUSH GUARD™ Complete 2-Piece Toilet TL-5800AFH-EWL STEP 8 CONNECTING WATER SUPPLY Connect water supply line (new or existing) between shuto valve and tank inlet water fitting. Tighten coupling nuts securely. NOTE: DO NOT OVERTIGHTEN. Turn on supply valve and allow tank to fill until float rises to shuto position. Check for leakage at fittings, tighten or correct as needed. -
Page 7: Warranty Registration
WARRANTY REGISTRATION: CUSTOMER SERVICE: U.S. CUSTOMERS: 1-888-620-3667 To receive warranty coverage for your purchase, you must complete the warranty registration form found on our website Monday - Friday, 7:00 a.m. - 5:00 p.m., CT within 30 days of purchase, or provide valid proof of purchase www.craftandmain.com | customerservice.us@fgi-industries.com detailing the date and location of your purchase. -
Page 8: Guide D'installation Et D'utilisation
GUIDE D’INSTALLATION ET D’UTILISATION Toilette complète EASLEY™ FLUSH GUARD™ en deux pièces TL-5800AFH-EWL Lisez toutes les instructions avec attention avant de continuer. TO I L E T T E S A N T I - D É B O R D E M E N T DRAIN DE TROP-PLEIN INTÉGRÉE... -
Page 9: Outils Et Matériaux Nécessaires
GUIDE D’INSTALLATION ET D’UTILISATION Toilette complète EASLEY™ FLUSH GUARD™ en deux pièces TL-5800AFH-EWL LISTE DU MATÉRIEL ET DES PIÈCES Levier de réservoir complète Valve de chasse complète avec clapet (installé) Valve de remplissage complète avec flotteur (installé) Rondelles en métal Boulons de réservoir en métal avec rondelles (installé) Écrous en métal Rondelles ovales... - Page 10 GUIDE D’INSTALLATION ET D’UTILISATION Toilette complète EASLEY™ FLUSH GUARD™ en deux pièces TL-5800AFH-EWL ÉTAPE 1 RETRAIT DE L’ANCIENNE TOILETTE Coupez l’alimentation en eau. Tirez la chasse pour vider le réservoir. Retirez l’eau qui reste dans le réservoir ou la cuvette. Débranchez la conduite d’alimentation en eau du réservoir. Retirez les capuchons décoratifs. Dévissez les écrous qui fixent la toilette au sol.
-
Page 11: Étape 4 Procédure D'installation
GUIDE D’INSTALLATION ET D’UTILISATION Toilette complète EASLEY™ FLUSH GUARD™ en deux pièces TL-5800AFH-EWL ÉTAPE 4 PROCÉDURE D’INSTALLATION Installez les rondelles à capuchon en plastique (J), suivies des rondelles en métal (O) et des écrous (P) sur les boulons de fixation (M). Serrez les boulons l’un après l’autre jusqu’à ce que la toilette repose fermement sur le sol. (Figure 4) Installez les capuchons de boulons en plastique (J). - Page 12 GUIDE D’INSTALLATION ET D’UTILISATION Toilette complète EASLEY™ FLUSH GUARD™ en deux pièces TL-5800AFH-EWL ÉTAPE 6 INSTALLATION DU LEVIER DU RÉSERVOIR Tournez dans le sens horaire pour retirer l’écrou en plastique du bras du levier. Insérez le bras du levier à travers le trou situé sur le côté du réservoir. Le levier doit être orienté vers l’arrière de la toilette.
-
Page 13: Raccordement De L'alimentation En Eau
GUIDE D’INSTALLATION ET D’UTILISATION Toilette complète EASLEY™ FLUSH GUARD™ en deux pièces TL-5800AFH-EWL ÉTAPE 8 RACCORDEMENT DE L’ALIMENTATION EN EAU Raccordez la conduite d’alimentation en eau (nouvelle ou existante) entre la soupape d’arrêt et le raccord d’arrivée d’eau du réservoir. Serrez solidement les écrous d’accouplement. REMARQUE : ÉVITEZ DE TROP SERRER. -
Page 14: Enregistrement De La Garantie
ENREGISTREMENT DE LA GARANTIE : SERVICE À LA CLIENTÈLE : CLIENTS CANADIENS : 1-888-256-7551 Pour bénéficier de la garantie de votre achat, vous devez remplir le formulaire d'enregistrement de la garantie disponible sur notre Lundi à vendredi, 8h à 17h, HNE site web dans les 30 jours suivant l'achat, ou fournir une preuve www.craftandmain.ca | customerservice.cdn@fgi-industries.com d'achat valide indiquant la date et le lieu de votre achat.
