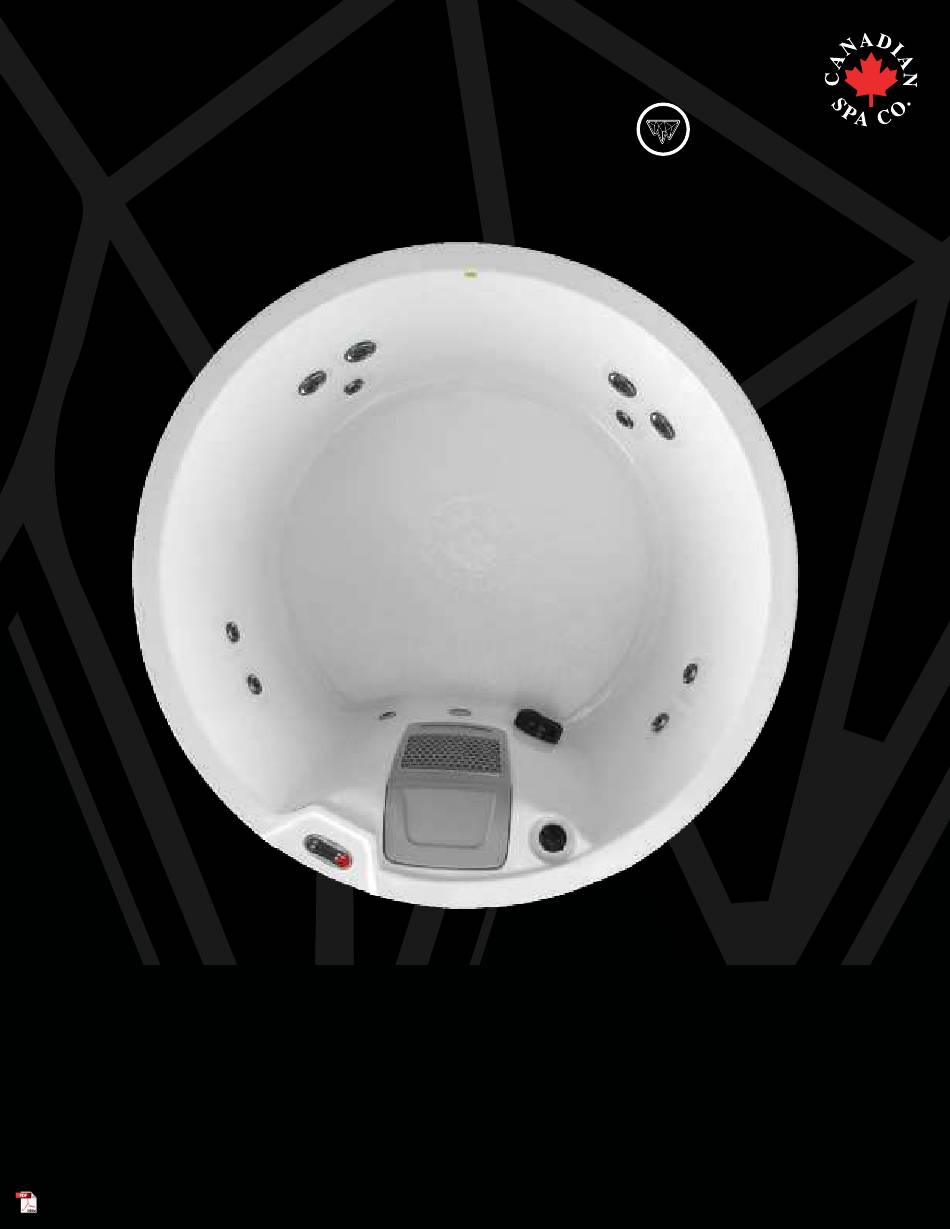

OKANAGAN SPA
Portable Plug & Play - Black Ice Series
Owner's Manual - 60Hz
Electrical: 120V/15A
Weight: 330 lbs (Dry), 1550 lbs (Filled)
Water Capacity: 700 L
Jet Count: 10
Seat Count: 4
Size: 63" x 63" x 29"
Pump(s): 1 x 2 Speed 1.5 HP
Heater: 1.0 kW
Filter(s): 1 x 50sq ft Glacier Antimicrobial
Filter (KA-10082)
1
Advertisement
Table of Contents
Related Manuals for Canadian Spa OKANAGAN SPA
Summary of Contents for Canadian Spa OKANAGAN SPA
- Page 1 OKANAGAN SPA Portable Plug & Play - Black Ice Series Owner’s Manual - 60Hz Electrical: 120V/15A Size: 63” x 63” x 29” Weight: 330 lbs (Dry), 1550 lbs (Filled) Pump(s): 1 x 2 Speed 1.5 HP Water Capacity: 700 L Heater: 1.0 kW...
-
Page 2: Safety Information
SAFETY INFORMATION NORTH AMERICA (60Hz) IMPORTANT SAFETY INSTRUCTIONS 8. AUDIO/VIDEO EQUIPMENT WARNINGS When installing and using this electrical equipment be sure to follow these basic safety (Optional equipment based on model) precautions: CAUTION: Risk of Electrical Shock. Do not leave compartment door open. 1. - Page 3 Note: You must allow the spa to run your water through its startup cycle before adjusting any pump or heater settings (5 to 10 minutes) FOR MORE HELP GUIDES VISIT US AT: CANADIAN SPA CO. 1-877-909-7727 | 1-844-879-7727 support.canadianspacompany.com 1-877-909-7727...
-
Page 4: Installation
INSTALLATION WINTER INSTALL Do NOT proceed with installing your hot tub in freezing temperatures! In colder temperatures please make sure to place a space heater inside the cabinet immediately after delivery for 24 to 48 hours before installation to prevent startup issues. Please ensure that the space heater is positioned to not directly face the spa’s pipes and set to the lowest heat and fan setting. - Page 5 240V GFCI Electrical Installation Control Pack Neutral Terminal Hot Terminal Hot Terminal Ground Terminal Please refer to wiring diagram on the back side of the spa pack cover for correct terminal installation...
- Page 6 BLACK ICE SERIES FEATURE FUNCTIONS Air Control Filter Housing Suction Intake Controls (topside)
-
Page 7: Topside Controls
SUCTION INTAKE TOPSIDE CONTROLS The topside is the control centre where you can This suction intake brings in water from the bottom of the tub for maximum efficiency. Please make program any of the electrical functions for your revitalizing experience! sure these suctions are always clear and cleaned whenever the spa is drained. -
Page 8: Equipment Locations
EQUIPMENT LOCATIONS Pump(s) Ozone Generator Control Pack & Heater Electrical* (Designated electrical panel) Drain... - Page 9 PUMPS With up to 400% more hydro massage When ozone is injected into the hot tub water, it configurations, Canadian Spa Company’s helps to sanitize the water by reducing the amount multi-speed pumps give you endless combinations of chemicals needed. The ozone generator will automatically run during the filtration cycle within of jet speeds and power.
-
Page 10: Start-Up Sequence
CONTROL CENTRE GUIDE YOUR CONTROL CENTRE TEMP UP MENU JETS JETS 2 *Only on multi-pump spas Heat: Indicates that the heater is on Jets 1: Pump 1 is on Note: longer lines for high speed Ready Mode: Set temperature will be maintained at all Jets 2: Pump 2 is on Note: short lines for low speed times (Recommended for Winter months) Temperature Range: Temperature can be set between... - Page 11 TURN ON THE LED LIGHTS TURN ON THE PUMPS PRESS PRESS PRESS PRESS Press “JETS 1” button for Press “LIGHT” button to Press “LIGHT” button Press “JETS 1” button or pump 1 low speed to turn activate lights repeatedly until desired light “JETS 2”...
-
Page 12: Using Chemicals
Use 80% less chlorine with Step 4 our Glacier AO P system! Chemical Kits Available Use other chemicals (Spa Shock, Stain & Scale Control, Spa Flush) as needed Starter Chemical Kit Deluxe Chemical Kit CANADIAN SPA CO. CA: 1-877-909-7727 | US: 1-844-879-7727... -
Page 13: Maintenance Schedule
MAINTENANCE SCHEDULE EACH PROCEDURE WEEKLY YEARLY MONTHS SANITIZE Replenish sanitizer levels with chlorine granules BALANCE Balance you water according to Test Strip readings SPA SHOCK Oxidize your water to remove combined chlorine and optimize the efficiency of your sanitizer SCALE CONTROL Protect against hard water and metals which can leave a buildup or residue REPLACE SPA BALL... - Page 14 SPA WATER TEST APP By Canadian Spa Company 1. Dip your test strip into your spa water 2. Select the colours shown on the test strip into the “Water Test Center” screen of the app 3. Instantly you will have a custom guide to take care of...
-
Page 15: Warranty Info
WA R R A N T Y I N F O N E E D A S S I S TA N C E ? W E ’ R E H E R E T O H E L P N O T E * W E R E Q U I R E T H E F O L L O W I N G I N F O W H E N C O N TA C T I N G U S : F i r s t / L a s t N a m e... -
Page 16: Limited Warranty
Service Contract has been purchased applies only to spas in single family, residential installations. This Limited Warranty from Canadian Spa Co. Proper access must be provided to all sides of the spa at the becomes void if the spa is placed in commercial application. - Page 17 OKANAGAN SPA Portable Plug & Play - Série Black Ice le manuel du propriétaire - 60Hz Exigences Électriques: 120V/15A Taille 63” x 63” x 29” Poids: 330 lbs (Sec), 1550 lbs (Rempli) Pompe(s) 1 x 2 vitesses 1.5 HP Capacité d’eau: 700 L...
- Page 18 INFORMATION DE SÉCURITÉ - AMÉRIQUE DU NORD (60Hz) CONSIGNES DE SÉCURITÉ IMPORTANTES ATTENTION: Risque de choc électrique. Ne laissez pas la porte du compartiment Durant l’instalation et de l’utilisation de cet équipment électrique, veuillier respecter ouverte. toutes les précautions de sécurité: 9.
- Page 19 Guide de démarrage rapide du client Insérer des filtres Enregistrer la garantie Électrique Remplir le spa Remplissez d’eau à moitié dans le boîtier du filtre Pack de contrôle ici Votre spa est livré prêt à être Une fois le spa rempli, branché...
- Page 20 INSTALLATION INSTALLATION HIVERNALE N’installez PAS votre spa dans des températures glaciales! Par temps froid, assurez-vous de placer un chauffant portable à l’intérieur de l’armoire immédiatement après la livraison pendant 24 à 48 heures avant l’installation pour éviter les problèmes de démarrage. Veillez à ce que le chauffage d’appoint soit placé de façon à ne pas faire face directement aux tuyaux du spa et à...
- Page 21 Boîte de disjoncteur Installation électrique 240C GFCI Boîte de disjoncteur GFCI Vue de dessous du GFCI Voltage Lorsque les sondes sont placées en Correcte travers Noir (Hot) Blanc Blanc Rouge (Hot) Tige de terre extérieure Pack de contrôle Terminal Neutre Terminal "Hot"...
- Page 22 FONCTIONS DE LA SÉRIE BLACK ICE Boîtier de filtre Valve De Contrôle D’air Centre de contrôle Soupape D’aspiration...
- Page 23 SOUPAPE D’ASPIRATION LE CENTRE DE CONTRÔLE Le centre de contrôle est où vous pouvez programmer Amène l’eau du fond du spa pour une efficacité des fonctions électriques pour profiter de votre maximale. Veillez à ce que ces orifices soient expérience! toujours dégagés et nettoyés lors de la vidange du spa.
- Page 24 EMPLACEMENTS DES ÉQUIPEMENTS Pompe(s) L’ozone Pack de contrôle et chauffage Électrique* (Panneau électrique désigné) Drain 24 24...
- Page 25 Lorsque l’ozone est injecté dans l’eau du spa, il aide d’hydromassage en plus, les pompes à désinfecter l’eau en réduisant la quantité de multi-vitesses de Canadian Spa vous offrent une produits chimiques nécessaires. Le générateur combinaisons infinies de vitesses et de puissance d’ozone fonctionnera automatiquement pendant le...
- Page 26 Guide du centre de contrôle Votre centre de contrôle TP500S TEMP UP MENU JETS JETS 2 *Seulement pour les spas multi-pompes Chauffage: Indique que le chauffage est allumé Jets 1: La pompe 1 est en marche Mode prêt: La température réglée sera maintenue à tout Note: Lignes plus longues pour haute vitesse moment (recommandé...
- Page 27 Allumez les lumières LED Allumez les pompes Appuyez Appuyez Appuyez Appuyez Appuyez sur le bouton “JETS Appuyez sur le bouton Appuyez sur le bouton Appuyez sur le bouton “JETS 1” pour activer la pompe 1 a “LIGHT” pour activer les “LIGHT”...
-
Page 28: Guide De Démarrage
Kits de produits chimiques disponibles Utilisez d’autres produits chimiques ( Inhibiteur Spa Flush) si nécessaire de Tartre, Choc de Spa, Kit De Demarrage Chimique Kit Chimique De Luxe Pour Spa Pour Spa CANADIAN SPA CO. CA: 1-877-909-7727 | US: 1-844-879-7727... -
Page 29: Programme D'entretien
PROGRAMME D’ENTRETIEN CHAQUE CHAQUE PROCÉDURE ANNUEL MOIS SEMAINE USAGE DÉSINFECTEZ Complétez les niveaux de désinfectant avec des granulés de chlore. RÉGLEZ Réglez l’eau selon les résultats des bandelettes de test CHOC DE SPA Oxydation de l’eau pour éliminer le chlore combiné et optimiser l’efficacité... - Page 30 APPLICATION DE TEST DE L’EAU DU SPA par Canadian Spa Company 1. Plongez votre bandelette de test dans l’eau de votre spa 2. Sélectionnez les couleurs affichées sur la bandelette dans l’écran “Water Test Center” de l’application. 3. Vous disposez instantanément d’un guide personnalisé pour...
- Page 31 I N F O R M AT I O N À P R O P O S D E L A G A R A N T I E S E R V I C E D E S P A BESOIN D’AIDE ? NOUS SOMMES LÀ...
-
Page 32: Garantie Limitée
/ ou l’expédition du spa ne sont pas couverts par cette garantie. Dans le cas où Canadian Spa juge nécessaire le retrait du spa à un pour réparer le spa. Utilisez tous les moyens possibles pour protéger le spa de lieu de réparation ou que le spa doit être remplacé, tous les frais de retrait...
