Helios KWL-BE Eco Operating Instructions Manual

Slide switch controller for easycontrols 3.0

Hide thumbs Also See for KWL-BE Eco:

Operating instructions manual (16 pages)

Table Of Contents

Available languages

Quick Links

Download this manual

Helios Ventilatoren

BEDIENUNGSANLEITUNG

OPERATING INSTRUCTIONS

INSTRUCTIONS D'UTILISATION

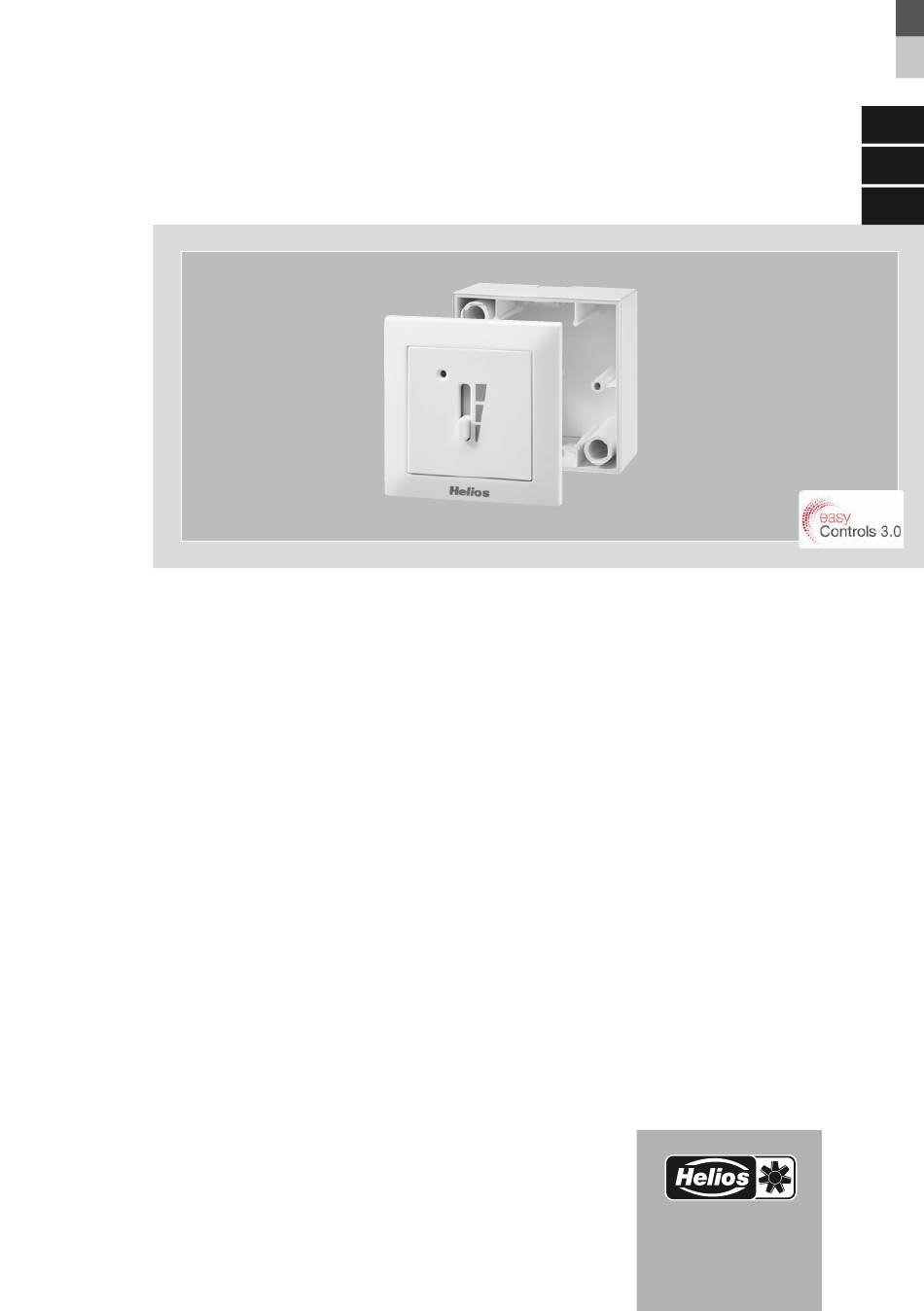

Bedienelement Schiebeschalter für easyControls 3.0

Slide switch controller for easyControls 3.0

Commutateur 3 positions easyControls 3.0

KWL-BE Eco

mit LED Betriebsanzeige

with LED operating display

avec témoin lumineux LED

Table of Contents

Need help?

Do you have a question about the KWL-BE Eco and is the answer not in the manual?

Questions and answers

Summary of Contents for Helios KWL-BE Eco

Page 1 Helios Ventilatoren BEDIENUNGSANLEITUNG OPERATING INSTRUCTIONS INSTRUCTIONS D‘UTILISATION Bedienelement Schiebeschalter für easyControls 3.0 Slide switch controller for easyControls 3.0 Commutateur 3 positions easyControls 3.0 KWL-BE Eco mit LED Betriebsanzeige with LED operating display avec témoin lumineux LED...
Page 2: Table Of Contents
DEUTSCH INHALTSVERZEICHNIS KAPITEL 1 ALLGEMEINE HINWEISE SEITE 1 Wichtige Informationen ..................... Seite 1 Warn- und Sicherheitshinweise ................Seite 1 Garantieansprüche – Haftungsausschluss..............Seite 1 Vorschriften – Richtlinien ................... Seite 1 Sendungsannahme ....................Seite 1 Einlagerung ....................... Seite 1 Stilllegen und entsorgen ................... Seite 1 Einsatzbereich –...
Page 3: Allgemeine Hinweise
Wenn die nachfolgenden Ausführungen nicht beachtet werden, entfällt unsere Gewähr- leistung. Gleiches gilt für Haftungsansprüche an den Hersteller. Der Gebrauch von Zu- behörteilen, die nicht von Helios empfohlen oder angeboten werden, ist nicht statthaft. Eventuell auftretende Schäden unterliegen nicht der Gewährleistung.
Page 4: Einsatzbereich - Anwendung
Denken Sie an unsere Umwelt, mit der Rückgabe leisten Sie einen wesentlichen Bei- trag zum Umweltschutz! 18 Einsatzbereich – Anwendung Das Bedienelement Schiebeschalter KWL-BE Eco mit Schiebeschalter, ist für die manu- elle Steuerung von KWL-Kompaktgeräten konzipiert. Mit dem Bedienelement KWL-BE Eco können alle im Helios-Programm verfügbaren KWL-Kompaktgeräte mit easyControls 3.0 Steuerung manuell gesteuert werden.
Page 5: Schaltplan
Montage- und Betriebsvorschrift Bedienelement Schiebeschalter - KWL-BE Eco Mit dem Potentiometer A1 (siehe Abb.1 ë) kann, über die Einstellbereiche, eines der drei Profile eingestellt werden. Das Profil ist aktiv, wenn die Klemmen 1 und 2 geschlossen sind (siehe SS-1402). Alle drei Potentiometer S1, S2 und S3 sind im Lieferzustand auf Linksanschlag gestellt.
Page 6: Schaltplan Ss-1402
Montage- und Betriebsvorschrift Bedienelement Schiebeschalter - KWL-BE Eco 32 Schaltplan SS-1402 Abb2 0-10 V 0,2 V - 1 V = Stopp 24 V 0-10 V - 4 V = Unterwegs - 7 V = Zuhause - 10 V = Intensivlüftung...
Page 7 Montage- und Betriebsvorschrift Bedienelement Schiebeschalter - KWL-BE Eco...
Page 8 ENGLISH TABLE OF CONTENTS CHAPTER 1 GENERAL INFORMATION PAGE 1 Important information ....................Page 1 Warning and safety instructions ................Page 1 Warranty claims – exclusion of liability ............... Page 1 Certificates - guidelines ..................... Page 1 Receipt ........................Page 1 Storage ........................
Page 9: General Information
Our warranty shall not apply if the following instructions are not observed. The same applies for liability claims against the manufacturer. The use of accessories, which are not recommended or offered by Helios, is not permitted. Any damage that may occur is not liable for warranty.
Page 10: Scale Description
Measuring point Voltage external command Measuring point The slide switch controller KWL-BE ECO has three operating stages which can be ad- justed on the circuit board using a potentiometer (with a Phillips screwdriver, Ø 3 mm; see Fig.1). In order to assign the operating stages to the profiles, the voltages are assigned accor- NOTE ding to wiring diagram SS-1402.
Page 11: Wiring Diagram
Ø LED display 23 LED indicator of faults The slide switch controller KWL-BE ECO must be connected according to wiring dia- gram SS-1433 and the maintenance indicator and fault message must be set in the software for the LED indicator (see Fig.1,ä).
Page 12 Installation and Operating instructions Slide switch controller - KWL-BE Eco 32 Wiring diagram SS-1402 Fig2 0-10 V 0,2 V - 1 V = stop 24 V 0 V 0-10 V - 4 V = away - 7 V = home...
Page 13 Installation and Operating instructions Slide switch controller - KWL-BE Eco...
Page 14 FRANÇAIS SOMMAIRE CHAPITRE 1 INFORMATIONS GÉNÉRALES PAGE 1 Informations importantes ...................Page 1 Précautions et consignes de sécurité .................Page 1 Demande de garantie - Réserves du constructeur .............Page 1 Réglementation – Normes ..................Page 1 Réception de la marchandise ..................Page 1 Stockage ........................Page 1 Recyclage .........................Page 1 Domaines d’utilisation ....................Page 2...
Page 15: Informations Générales
15 Réception de la marchandise La livraison comprend: un commutateur KWL-BE Eco. Dès réception, vérifier l’état et la conformité du matériel commandé. En cas d’avaries, des réserves doivent être portées sur le bordereau du transporteur. Elles doivent être précises, significatives, complètes et confirmées par lettre recommandée au transpor-teur.
Page 16 ! 18 Domaines d’utilisation Le commutateur à 3 positions KWL-BE Eco est conçu pour le contrôle manuel des unités compactes KWL. Le boîtier de commande KWL-BE Eco peut piloter manuelle- ment toutes les centrales KWL compactes de la gamme Helios équipées de la régulation easyControls 3.0.
Page 17: Schéma De Raccordement
(point de mesure) Ø Affichage LED 23 Affichage LED des défauts Pour l‘affichage LED (voir Fig.1,ä) le commutateur KWL-BE ECO doit être raccordé conformément au schéma de câblage SS-1433 et l‘affichage d‘entretien et le message d‘erreur doivent être paramétrés dans le logiciel.
Page 18 Notice de montage et d’utilisation Commutateurs 3 positions - KWL-BE Eco 32 Schéma de raccordement SS-1402 Fig2 0-10 V 24 V 0 V 0-10 V 0,2 V - 1 V = Stop - 4 V = En Déplacement - 7 V = à...
Page 19 Notice de montage et d’utilisation Commutateurs 3 positions - KWL-BE Eco...
Page 20 HELIOS Ventilateurs · 9 rue du Gibier · 67120 Molsheim CH HELIOS Ventilatoren AG · Tannstrasse 4 · 8112 Otelfingen GB HELIOS Ventilation Systems Ltd. · 5 Crown Gate · Wyncolls Road · Severalls Industrial Park · HELIOS Ventilatoren · Siemensstraße 15 · 6063 Rum/Innsbruck...
