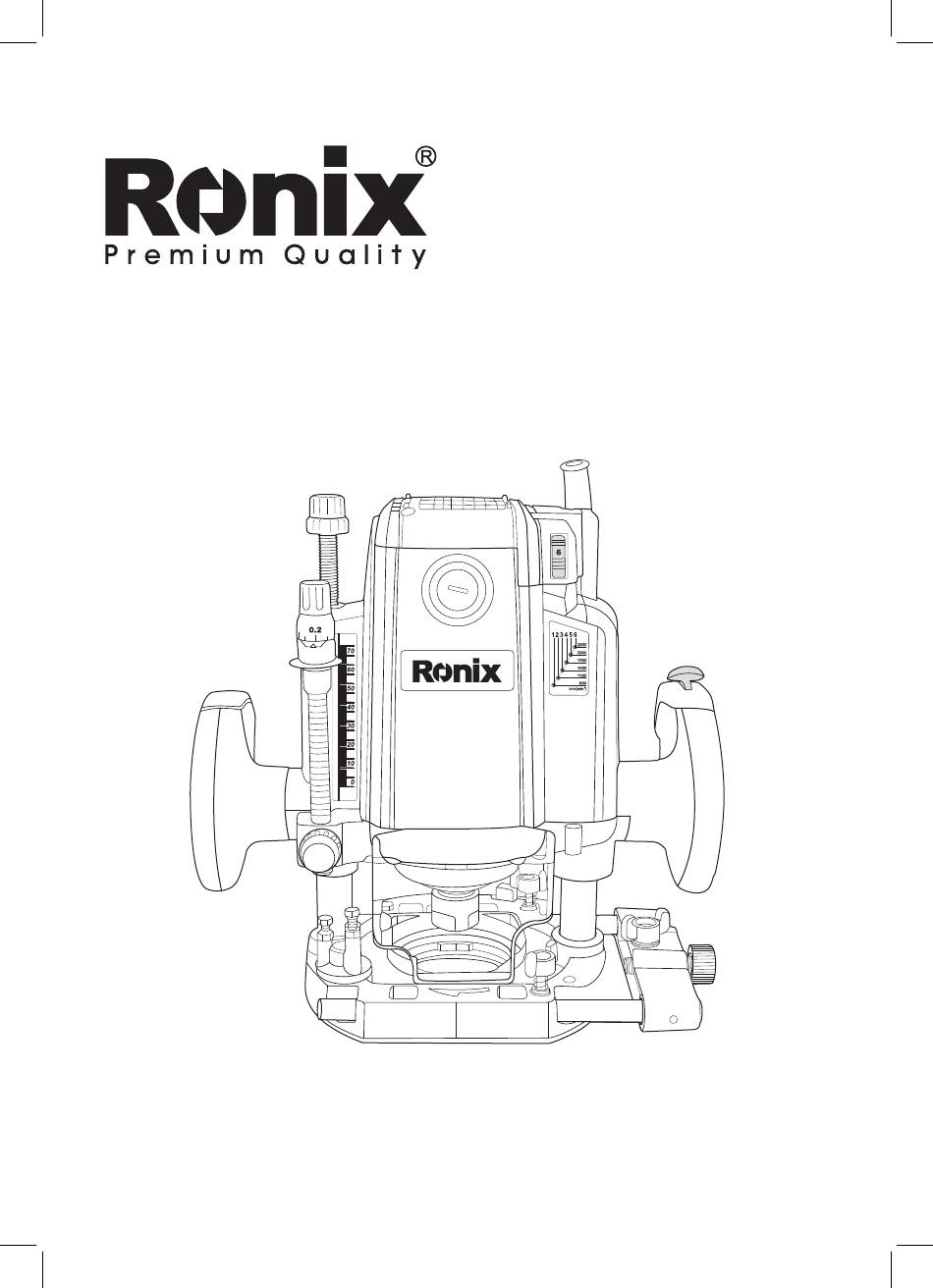

- Page 1 ELEKTRISCHE OBERFRÄSE 7113 www.ronixtools.com...
-
Page 3: Spezifikationen
SPEZIFIKATIONEN Modell 7113 Leistung 2100W Voltzahl 220-240V Frequenz 50-60Hz Leerlaufgeschwindigkeit 9000-22000U/min Spannzangengröße 6mm-8mm-12mm Netto Gewicht 7.65Kg 24mm Maulschlüssel Führungshalter (fest in Maschine) Schablonenführung Zubehör Geradführung Trimmerführung Ein Paar Kohlebürsten 6mm und 8mm Spannzange WERKZEUG TEILE Motor Geschwindigkeitsregler Bürstenhalterkappe Ein/ Aus Schalter... -
Page 4: Allgemeine Sicherheitshinweise Für Elektrowerkzeuge
ALLGEMEINE SICHERHEITSHINWEISE FÜR ELEKTROWERKZEUGE WARNUNG! - Lesen Sie alle Sicherheitshinweise und Anweisungen. Das Nichtbeachten der Warnungen und Anweisungen kann zu elektrischem Schlag, Feuer und/oder schweren Verletzungen führen. Bewahren Sie alle Warnungen und Anweisungen für die Zukunft auf. Der Begriff “Elektrowerkzeug” in den Warnungen bezieht sich auf Ihre netzbetriebenen (mit Kabel) Elektrowerkzeuge oder batteriebetriebenen (kabellosen) Elektrowerkzeuge. -
Page 5: Persönliche Sicherheit
aus. Wasser, das in ein Elektrowerkzeug eindringt, erhöht das Risiko eines elektrischen Schlages. - Missbrauchen Sie das Kabel nicht. Verwenden Sie das Kabel niemals zum Tragen, Ziehen oder Abziehen des Elektrowerkzeugs. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder beweglichen Teilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. - Page 6 Elektrowerkzeuge zu betreiben, die den Schalter eingeschaltet haben, lädt zu Unfällen ein. - Entfernen Sie vor dem Einschalten des Elektrowerkzeugs alle Einstellschlüssel oder Schraubenschlüssel. Ein an einem rotierenden Teil des Elektrowerkzeugs angebrachter Schlüssel oder Schraubenschlüssel kann zu persönlichen Verletzungen führen. - Überdehnen Sie sich nicht.
- Page 7 von Kindern und lassen Sie Personen, die mit dem Elektrowerkzeug oder diesen Anweisungen nicht vertraut sind, das Elektrowerkzeug nicht bedienen. Elektrowerkzeuge sind in den Händen ungeübter Benutzer gefährlich. - Warten Sie Elektrowerkzeuge. Überprüfen Sie auf Fehlausrichtungen oder Bindungen von beweglichen Teilen, Bruch von Teilen und andere Bedingungen, die den Betrieb des Elektrowerkzeugs beeinflussen können.
- Page 8 Metallteile des Elektrowerkzeugs “unter Spannung stehen” und den Bediener schockieren. - Verwenden Sie Klemmen oder eine andere praktische Methode, um das Werkstück auf einer stabilen Plattform zu sichern und zu stützen. Das Halten des Werkstücks mit der Hand oder gegen den Körper lässt es instabil und kann zu Kontrollverlust führen.
- Page 9 - Verwenden Sie immer die richtige Staubmaske/_Atemschutzmaske für das Material und die Anwendung, mit der Sie arbeiten. FUNKTIONSBESCHREIBUNG SCHALTERBETÄTIGUNG Ein/Aus Schalter VORSICHT: Überprüfen Sie vor dem Einstecken des Werkzeugs immer, ob das Werkzeug ausgeschaltet ist. Um das Werkzeug zu starten, drücken Sie die “ON ( I )” Seite des Schalters.
-
Page 10: Wartung
Zahl 6 gedreht wird. Und eine niedrigere Geschwindigkeit wird erreicht, wenn er in Richtung der Zahl 1 gedreht wird. Dies ermöglicht die Auswahl der idealen Geschwindigkeit für eine optimale Materialverarbeitung, d.h. die Geschwindigkeit kann korrekt an das Material und den Bitdurchmesser angepasst werden. - Page 11 KOHLEBÜRSTEN ERSETZEN Überprüfen und entfernen Sie die Kohlebürsten regelmäßig. Ersetzen Sie sie, wenn sie bis zur Verschleißgrenze abgenutzt sind. Halten Sie die Kohlebürsten sauber und frei beweglich in den Haltern. 1)Schraubendreher 2)Bürstenhalterkappe Beide Kohlebürsten sollten gleichzeitig ersetzt werden. Verwenden Sie nur identische Kohlebürsten.
- Page 12 ACHTUNG: Um die SICHERHEIT und ZUVERLÄSSIGKEIT des Produkts zu gewährleisten, sollten Reparaturen, Kohlebürsteninspektion und ersatz, jede andere Wartung oder Einstellung von autorisierten Ronix-Diensten oder Ronix-Servicezentren durchgeführt werden, immer unter Verwendung von Ronix-Service-Ersatzteilen. Elektrische Oberfräse...
- Page 13 ELECTRIC ROUTER 7113...
-
Page 14: Specification
SPECIFICATION Model 7113 Power 2100W Voltage 220-240V Frequency 50-60Hz No load speed 9000-22000RPM Collet size 6mm-8mm-12mm Net weight 7.65Kg 24mm open spanner, guide holder (fixed in machine), Accessories template guide, straight guide, trimmer guide, a pair of carbon brush, 6mm and 8mm Collect... -
Page 15: General Power Tool Safety Warnings
GENERAL POWER TOOL SAFETY WARNINGS WARNING! - Read all safety warnings and all instructions. Failure to follow the warnings and instructions may result in electric shock, fire and or serious injury. - Save all warnings and instructions for future reference. - The term “power tool”... -
Page 16: Personal Safety
- If operating a power tool in a damp location is unavoidable, use a residual current device (RCD) protected supply. Use of an RCD reduces the risk of electric shock. - Use of power supply via a RCD with a rated residual current of 30mA or less is always recommended. - Page 17 POWER TOOL USE AND CARE - Don’t force the power tool. Use the correct power tool for your application. The correct power tool will do the job better and safer at the rate for which it was designed. - Don’t use the power tool if the switch doesn’t turn it on and off. Any power tool that cannot be controlled with the switch is dangerous and must be repaired.
- Page 18 ELECTRIC TRIMMER SAFETY WARNINGS - Hold power tool by insulated gripping surfaces, because the cutter may contact its own cord. Cutting a “live” wire may make exposed metal parts of the power tool “live” and shock the operator. - Use clamps or another practical way to secure and support the workpiece to a stable platform.
-
Page 19: Functional Description
application you are working with. FUNCTIONAL DESCRIPTION SWITCH ACTION Switch ON/OFF CAUTION: Before plugging in the tool, always check to see that the tool is switched off. - To start the tool, press the “ON ( I )” side of the switch. - To stop the tool, press the “OFF (O)”... - Page 20 and bit diameter. Refer to the table for the relationship between the number settings on the dial and the approximate tool speed. Number Speed (RPM) 9000 11,000 14,000 17,000 20,000 22,000 CAUTION: If the tool is operated continuously at low speeds for a long time, the motor will get overloaded, resulting in tool malfunction.
-
Page 21: Operation
CAUTION: - Do not tighten the collet nut without inserting a bit, or the collet cone will break. - Use only the wrenches provided with the tool. Insert the bit all the way into the collet cone and tighten te collet nut securely with the two wrenches or by pressing the shaft lock and using the provided wrench. - Page 22 TOOL BASE Motor Speed Controller Brush holdercap Adjusting knob Side grips Collet Base lock Base Place the tool on a flat surface. Loosen the lock lever and lower the tool body until the bit just touches the flat surface. Tighten the lock lever to lock the tool body.
- Page 23 the stopper pole makes contact with the adjusting hex bolt of the stopper block. Always firmly hold the tool by both grip during operation. Set the tool base on the workpiece to be cut without the bit making any contact. Then turn the tool on and wait until the bit attains full speed.
-
Page 24: Maintenance
NOTE: The straight guide is effectively used for straight cuts when chamfering or grooving. To install the straight guide, insert the guide bars into the holes in the plunge base. Adjust the distance between the bit and the straight guide. At the desired distance, tighten the wing bolts to secure the straight guide in place. - Page 25 Regularly clean the tool’s air vents or whenever the vents start to become obstructed. ATTENTION: To maintain product SAFETY and RELIABILITY, repairs, carbon brush inspection and replacement, any other maintenance or adjustment should be performed by Ronix Service Authorized or Ronix Service Centers, always using Ronix Service replacement parts. User Manual...
