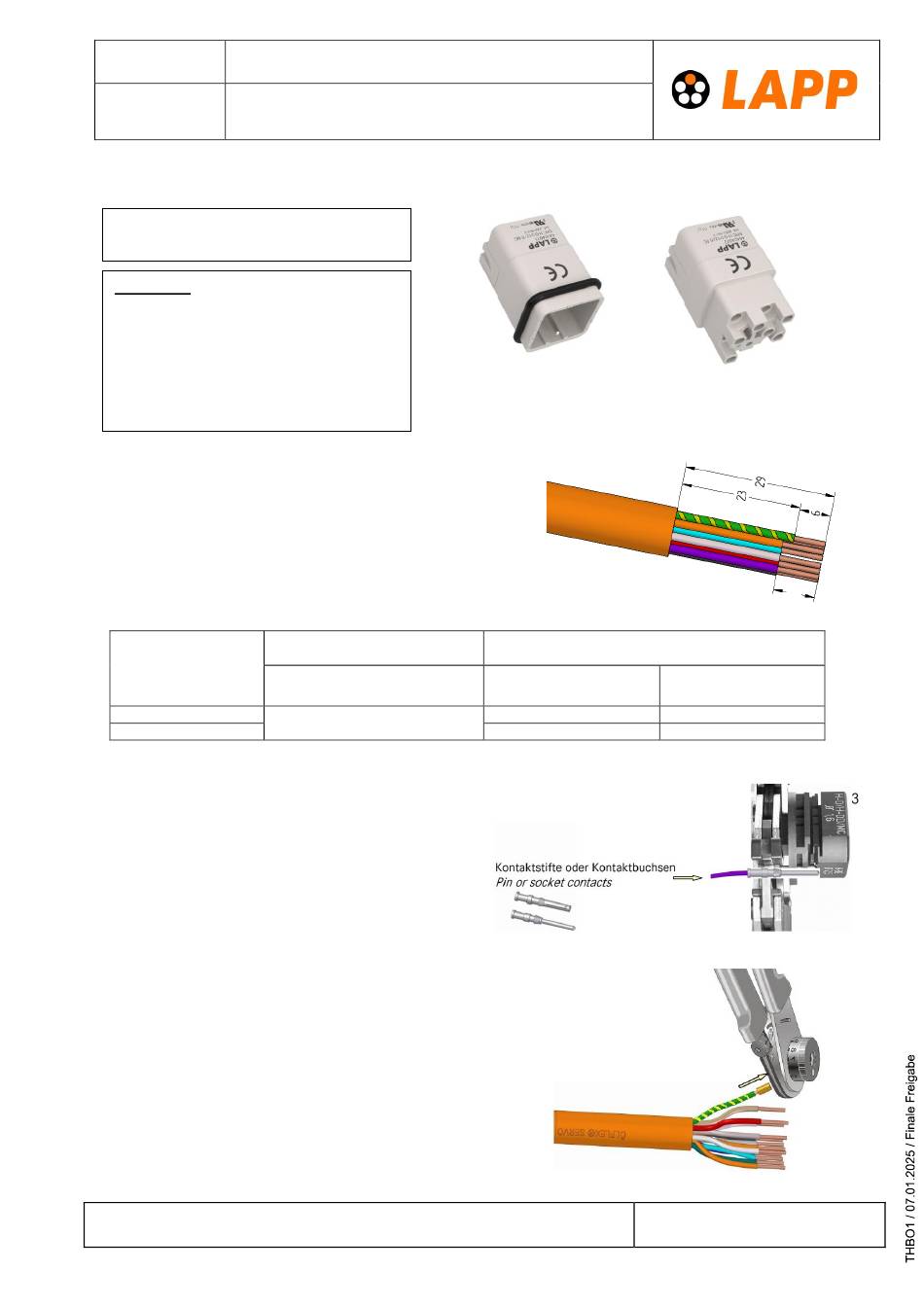

LAPP EPIC H-Q 12 SCM Assembly Instruction

44424071
valid from
Gültig ab/
06.11.2024
Diese Montageanleitung ist gültig für:
This assembly instruction is valid for:
44424071 EPIC H-Q 012/0 MC
44424072 EPIC H-Q 012/0 FC
Disclaimer:
Die angezeigten Darstellungen in der
Anleitung müssen nicht der Bauteile in
der Realität entsprechen
The illustrations shown in the
instructions do not necessarily
correspond to the components in reality.
1.
Abmanteln
Dismantle
2.
Abisolieren
strip
Querschnitte
Cross section
0,14-0,5mm²
2,5mm²
3.
Einstellung für Crimpzange siehe Bedienungsanleitung
für Crimpzange
Setting for crimp tool see crimp tool manual
/ Crimping tool 11147000
Crimpzange
/ Locator 11147200
Locator
crimp dies 11147100
Crimpbacken /
4.
Aderendhülse auf Schutzleiter crimpen.
Crimp end sleeve on the PE conductor.
document
Dokument/ : LP44424071DE/EN_MA
version
Version/ : 00
Wir behalten uns alle Rechte gemäß DIN ISO 16016 vor. We reserve all rights according to DIN ISO 16016.
Montageanleitung
Assembly instruction
EPIC H-Q 12 SCM
®
EPIC H-Q 12 BCM
®
Abmantellänge
Dismantle length
Für Arbeits- und PE-Kontakte
For live and PE-contacts
29 mm
29 mm
Abisolierlänge
Stripping length

Für Arbeitskontakte

For live contacts
8 mm
6 mm

Für PE-Leiter
For PE-contact
6 mm
6 mm
Seite 1 von 5
page 1 of 5
