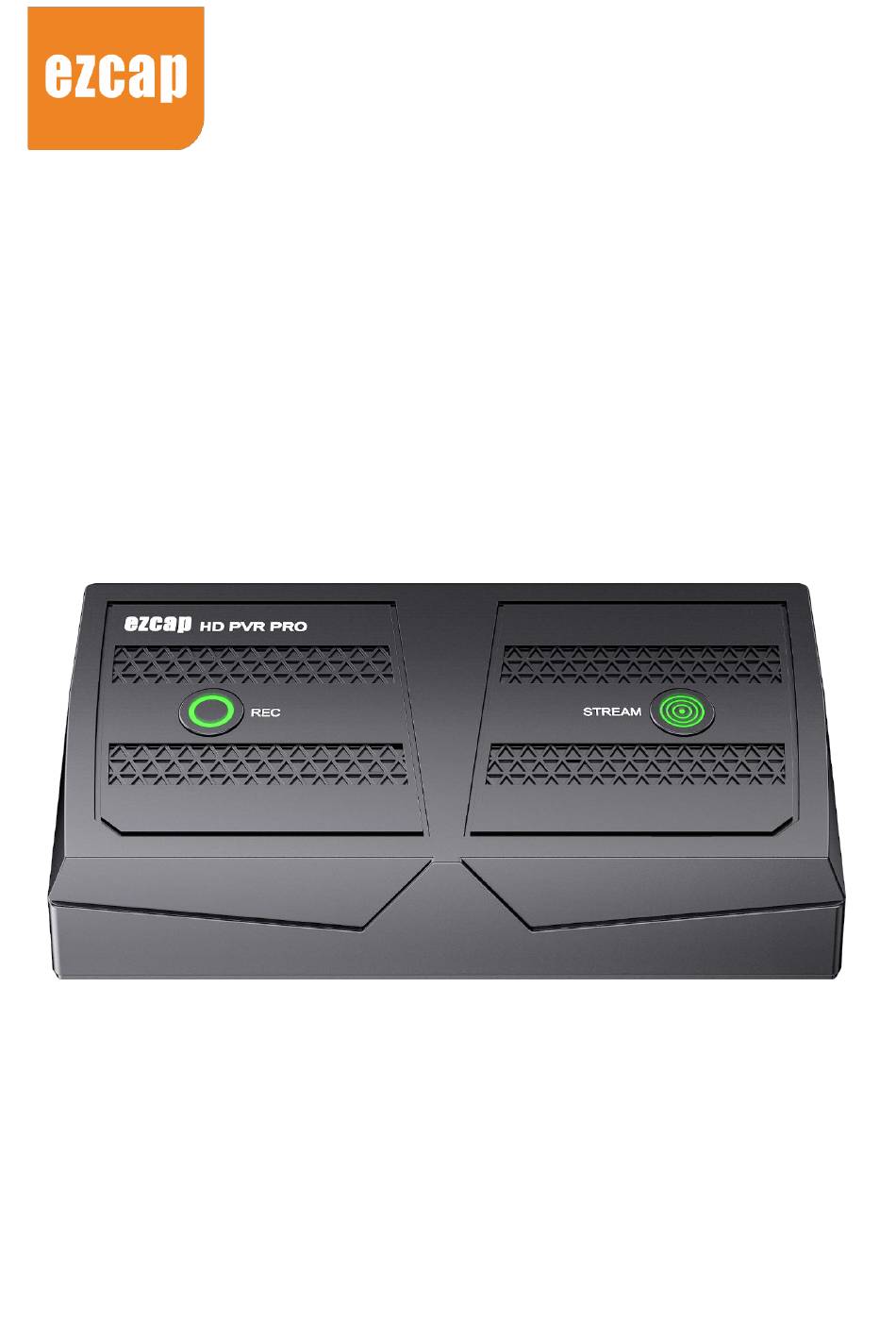

- Page 1 HD PVR Pro manual Model: ezcap350 Ver: M350240725...
- Page 2 Thanks for purchasing ezcap350 HD PVR Pro. Please read this manual before use and keep it in a safe place for future reference. You can use this device: Input and pass-through 4Kp60 HDR HDMI video, record video and save in USB flash drive up to 1080p60 resolution, stream live 1080p video on Facebook, YouTube and more with network bonding and H.264 compression, capture and stream live 1080p video by software...
- Page 3 1. PC/DC – USB-C port, connect to 5V2A USB power supply, or connect to computer USB3.0 port to capture and streaming video by software. 2. LAN – Network port, connect to network to streaming video. Indictor inside flashing means connected to the network. 3.
- Page 4 Start Work Record video to USB flash drive or USB HDD 1. Plug USB Type-C connector of included USB cable to PC/DC port, and USB Type-A connector to your USB DC adapter (5V2A, not included) to power on device. REC button will flash in RED, it means device is not ready.
- Page 5 5. Press REC button to start recording, REC button will be illuminated GREEN, it means device is recording. Press REC button again to stop recording, and save the recorded file into USB flash drive. GREEN REC button will be extinguished, and WHITE indicator is illuminated. Please plug-out USB flash drive until WHITE indicator is illuminated, which may take a few seconds.
- Page 6 Please go to https://www.ezcap.com/ezcap350, download the file at the bottom of the link and under Firmware and get HD PVR Pro-win and HD PVR Pro-mac folders, please select according to your computer system. Open the folder and double click HD PVR Pro.exe and...
- Page 7 It will start to scan the device until appears you HD PVR Pro with MAC address, please click the HD PVR Pro and will open a web page as below picture. The Format settings list on the left includes settings of Resolution, Bitrate, FPS and GOP, they are for both of RTMP/RTSP and recording video in USB flash drive when you use the both functions at the same time.
- Page 8 3. Open VLC media player, and click Media and select Open Network Stream, and fill in the RTSP URL as picture, then click Play to view the video from ezcap HD PVR Pro. RTSP URL will automatically display on the web settings page, it comes from the network the...
- Page 9 4. You can also install the VLC app on your smartphone, and get the video through RTSP settings. Of course, you need to set your smartphone to the same local network as ezcap350 HD PVR Pro device. Note: You can record HDMI video in USB flash drive and stream video through RTMP/RTSP at the same time.
- Page 10 Audio Output Mode list. Tick Use custom audio device, and select ezcap HD PRV Pro in the Audio Device list. You will see the video from ezcap HD PVR Pro appear in the preview window. 5. We do not suggest recording video in USB flash drive and capturing streaming video by software on computer at the same time.
- Page 11 (WaveOut) in the Audio Output Mode list. Tick Use custom audio device, and select ezcap HD PRV Pro in the Audio Device list. You will see the video from ezcap HD PVR Pro appear in the preview window.
-
Page 12: Specifications
cannot get RTMP and RTSP function through LAN port. 6. Some software involving private information does not support H.264 format, such as Facetime and etc. Note: If device went to dead, use a needle (stick) press the RESET key on product side. Update firmware through Web Setting page (OTA) You can update to the last firmware, just click Upgrade button on the Web Setting page and follow the prompts. -
Page 13: System Requirements
RTMP/RTSP/USB-C output: 640 x 480, 1280 x 720p, 1920 x 1080, max 1080p60 Storage Media USB flash drive, USB HDD, Max 2TB, supports FAT32 and exFAT. Record Quality Max 16Mbps@1080P 60fps H.264 mp4 format, max 4GB per file for FAT32 format storage, 32GB Record File for exFAT... - Page 14 HD PVR Pro 全高清录制直播盒 说明书...
- Page 15 感谢您购买 ezcap350 HD PVR Pro 全高清录制直播盒。 使用前请阅读本手册并将其保存在安全的地方以 备日后参考。 您可以使用此设备：输入输出 4Kp60 HDR HDMI，录制高达 1080p60 高清视频并存储于 U 盘内，连接电脑使用软件采集和直播 1080p60 视频，通过网络绑定直接视频直播，在电脑上采集和直播智 能手机视频。 概述 包装 ezcap350 HD PVR Pro 全高清录制直播盒 x1，说明书 x1，USB 线 x1，USB 转接头 x1。 产品概览与连接 1. PC/DC – USB Type-C 接口，连接 5V2A USB 电源，或连接到计算机 USB3.0 接口以通过软件采集和直...
- Page 16 播视频。 2. LAN – 网络接口，连接到网络以直播视频。接口内的指示灯闪烁表示连接网络成功。 3. HDMI IN – HDMI 输入接口，用 HDMI 连接到视频源。 4. HDMI OUT – HDMI 输出接口，用 HDMI 线连接到电视机或显示器以显示视频，仅在您需要时连接。 5. LINE OUT – 线路输出接口，3.5mm 三节 TRS 标准，连接到耳机。设备连接智能手机时无效。 6. MIC IN – 麦克风输入接口，3.5mm 三节 TRS 标准，连接麦克风混音。 7. USB HOST – 连接 U 盘或 USB 移动硬盘以保存录制的视频文件，支持 FAT32 和 exFAT 格式，不支持 NTFS 格式。或连接到智能手机，用于手机投屏和采集直播手机视频。...
- Page 17 1. 将随附的 USB 线的 USB Type-C 接头连接到设备的 PC/DC 接口， 再将线的 USB-A 接头连接到 USB 电 源适配器（5V2A，未包括在包装内，可使用只能手机充电器） 。REC 录制按键会红灯闪烁，表示设备还 没有准备好。 2. 用一条 HDMI 线连接设备的 HDMI IN 接口和需要录制的视频源设备的 HDMI 输出接口。 3. 用一条 HDMI 线连接设备的 HDMI OUT 接口和电视机或显示器，你这时应该可以在电视机上浏览音 视频。 4. 插入一个有足够空间的 U 盘或 USB 移动硬盘（exFAT 或 FAT32 格式，不支持 NTFS 格式）到设备的 USB HOST 接口，如果使用...
- Page 18 6. 录制视频文件的比特率和帧率可以通过网页设置，具体详见下面通过网络接口用网络绑定直播视频 （RTMP）说明的第五步骤。默认录制比特率为 16Mbps，帧率为 60fps。录制分辨率取决于 HDMI 输 入分辨率。 7. 使用 FAT32 格式的 U 盘录制视频，单个文件最大 4GB 左右。录制过程中，当文件达到 4GB 时，设备会 自动保存一个文件，并创建另一个文件。 8. 如果 REC 录制指示灯闪红色，表示一些设置或配置不正确：没有连接 HDMI 输入。没有连接 USB 存储 器到 USB HOST 接口。USB 存储器格式不正确。USB 存储器容量已满。 通过网络接口用网络绑定直播视频（RTMP） 1. 将随附的 USB 线的 USB Type-C 接头连接到设备的 PC/DC 接口， 再将线的 USB-A 接头连接到 USB 电 源适配器（5V2A，未包括在包装内，可使用只能手机充电器）...
- Page 19 5. 设置前，请确保用于设置的电脑与设备处于同一个局域网内。 请登录网址 https://cn.ezcap.com/ezcap350，在该链接下方的对应固件程序下载并解压缩后得到 HD PVR Pro-win 文和 HD PVR Pro-mac 文件夹，请根据计算机系统选择。打开文件夹双击 HD PVR Pro.exe 后会弹出窗口， 并开始搜索设备。 直到出现带有 MAC 地址的 HD PVR Pro 出现， 点击 HD PVR Pro 后打开一个网页，如下图。 左侧的 Format settings 格式设置包括分辨率， 比特率 （Bitrate） 和帧率 （FPS） ， 当你同时 RTMP/RTSP 直播和录制视频保存于...
- Page 20 7. 如果 STREAM 直播指示灯闪红色，表示一些设置或配置不正确：没有连接 HDMI 输入。没有连接网线 或没有网络。没有设置 RTMP 网址和直播码。 RTSP 1. 先按照上面通过网络接口用网络绑定直播视频（RTMP）说明中完成步骤 1-5 部分，你会得到 RTSP URL （RTSP 网址）信息，比如 rtsp://192.168.x.xx/live。 2. 请用同一局域网内的任一电脑登录网址 https://www.videolan.org，下载 VLC media player 并安 装。 3. 打开 VLC media player，点击媒体后选择打开媒体串流，在弹出的窗口内如上图填入看到的 RTSP URL 网址，然后点击播放，即可在此电脑上观看从 ezcap HD PVR Pro 传输来的音视频。 RTSP 网址会自动在网页设置面板显示，它来自于设备所连接的网络。...
- Page 21 4. 你还可以在智能手机上安装 VLC 来实现 RTSP 浏览视频功能。当然你需要将手机设置到和 ezcap350 HD PVR Pro 全高清录制直播盒同一个局域网下。 注：您可以在录制 HDMI 视频到 U 盘的同时通过 RTMP/RTSP 直播 HDMI 视频。建议在直播视频时不要设 置太高的比特率。 在电脑上使用软件采集和直播 HDMI 视频...
- Page 22 2. 用一条 HDMI 线连接设备的 HDMI IN 接口和需要录制的视频源设备的 HDMI 输出接口。 3. 用一条 HDMI 线连接设备的 HDMI OUT 接口和电视机或显示器，你这时应该可以在电视机上浏览音 视频。 4. 请登录网址 https://obsproject.com/ 根据自己的电脑系统下载并安装 OBS 软件。 点击 OBS 面板的+标志后选择视频采集设备，然后在新窗口下点击确定。在设备列表里选择 ezcap HD PVR Pro。在音频输出模式列表下选择输出桌面音频 (WaveOut)，勾选使用自定义的音频设备，并在 音频设备列表里选择 ezcap HD PVR Pro。 完成以上设置后， 你将会在预览窗口看到来自 ezcap HD PVR Pro 全高清视频录制直播盒的视频了。...
- Page 23 5. 我们不建议同时使用录制 HDMI 视频到 U 盘和在电脑上用软件采集直播 HDMI 视频这两项功能，因为 这可能会引起视频卡顿甚至某项功能失败，但是你如果同时使用这两项功能，请在软件设置视频格式为 H264。 6. 请点击 OBS 面板上的帮助按钮学习如何录制和直播视频和其它。 在电脑上使用软件采集和直播智能手机视频 1. 将随附的 USB 线的 USB Type-C 接头连接到设备的 PC/DC 接口，再将线的 USB-A 接头连接到电脑的...
- Page 24 3. 请登录网址 https://obsproject.com/ 根据自己的电脑系统下载并安装 OBS 软件。 点击 OBS 面板的+标志后选择视频采集设备，然后在新窗口下点击确定。在设备列表里选择 ezcap HD PVR Pro，在分辨率/帧率 类型列表里选择自定义，然后选择你想要的分辨率和帧率，但在视频格式列 表里必须选择 H264。在音频输出模式列表下选择输出桌面音频 (WaveOut)，勾选使用自定义的音频 设备， 并在音频设备列表里选择 ezcap HD PVR Pro。 完成以上设置后， 你会在预览窗口看到来自 ezcap HD PVR Pro 全高清视频录制直播盒的视频。 4. 请点击 OBS 面板上的帮助按钮学习如何录制和直播视频和其它。 5. 目前设备仅支持 iPhone 和 iPad，并会在未来支持安卓智能手机和平板。连接手机并通过 OBS 等软件...
- Page 25 规格参数 接口 USB 3.0 Type-C，USB 2.0 Type-A 视频输入 HDMI 2.0，USB 2.0 Type-A 音频输入 HDMI 输入，麦克风输入（3.5mm 三节 TRS），USB 2.0 Type-A 视频输出 HDMI 2.0，USB 3.0 Type-C，RJ45 网口 HDMI 输出，耳机输出（3.5mm 三节 TRS），USB 3.0 Type-C，RJ45 网 音频输出 口 用户界面 录制按键，直播按键，复位按键，状态指示灯 HDMI 输入/环出：720 x 480 (60p), 720 x 576 (50p), 1280 x 720p(50p/60p), 1920 x 1080 (50p/60p), 3840 x 2160 (30p/50p/60p) 录制：720 x 480 (60p), 720 x 576 (50p), 1280 x 720p(60p), 1920 x 分辨率...
- Page 26 系统配置 Windows 10/11 64 位，Mac OS X 10.14 台式电脑：Intel Core i5-8xxx / AMD Ryzen 7, NVIDIA GeForce GTX 660 / AMD Radeon RX 870, 8GB 笔记本电脑：Intel Core i7-7xxx / AMD Ryzen 7, NVIDIA GeForce GTX 1050ti, 8GB RAM HDMI、 HDMI High-Definition Multimedia Interface 等词汇、 HDMI 商业外观及 HDMI 标识均为 HDMI Licensing Administrator, Inc.
