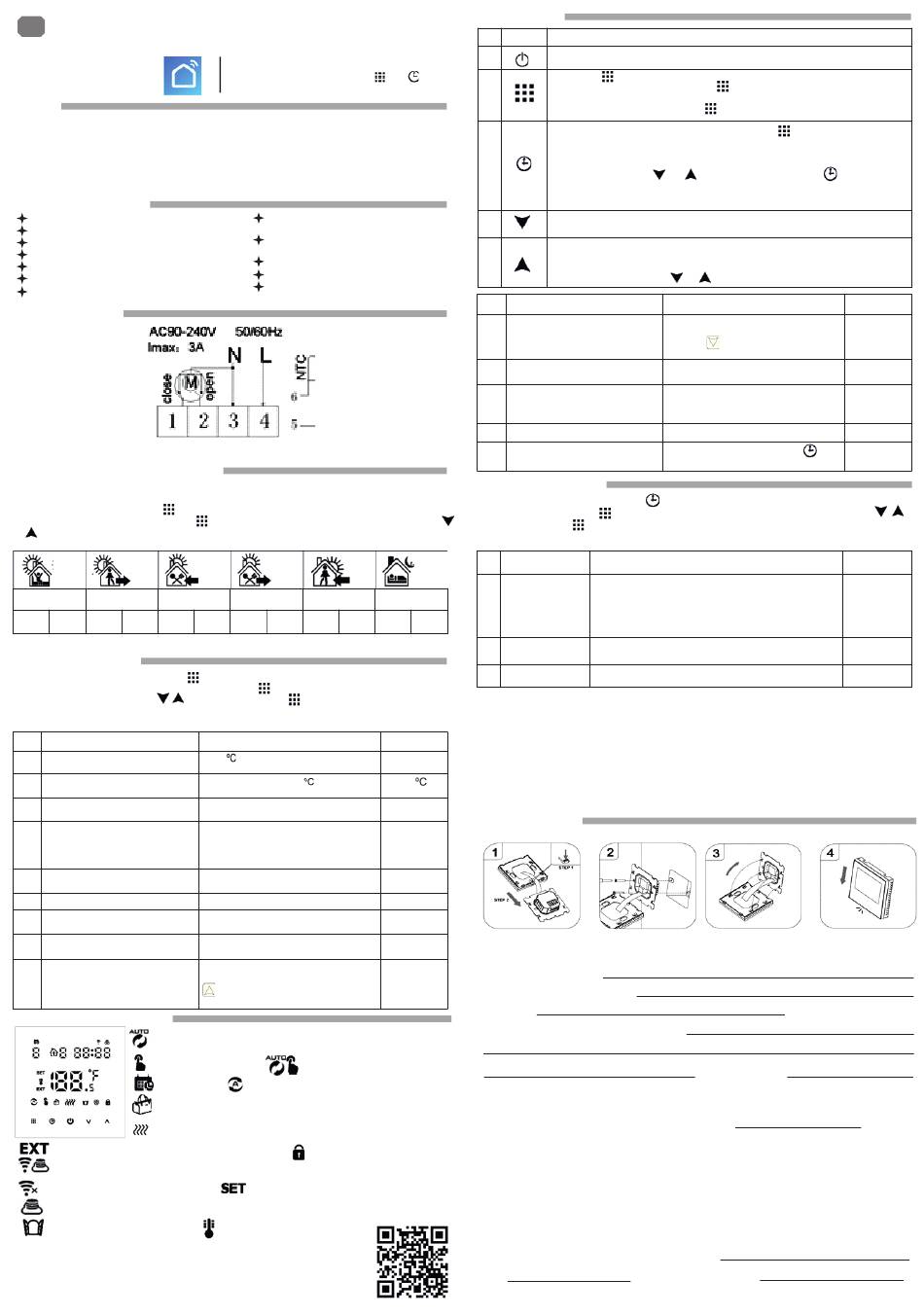

RAFTEC R607 User Manual

UA
Посібник користувача цифрового термостата RAFTEC R607 з WI-FI
З вдячністю, за вибір наших продуктів і послуг, а також за вашу довіру та підтримку
Шукайте "Smartlife" у Google
Play або App Store, щоб
завантажити застосунок Wi-Fi
Функції
1. Включає в себе вбудований і можливість встановлення зовнішнього датчиків.
2. Точність до 0,5°C, підтримує температуру в межах встановленого вами рівня.
3. Дитячий замок, щоб запобігти неправильній експлуатації дітьми.
4. Пам'ять даних при вимкненому живленні.
5. Режим відпустки дозволить вам насолоджуватися більш комфортною температурою на
відпочинку.
6. Температуру зовнішнього датчика можна перевірити.
Специфікація продукції
Живлення: 90-240В 50/60Hz
Точність вимірювання t: 0.5 °C
Датчик зонда: NTC(10k)1%
Контактна ємність: 3А/(WW)
Граничний діапазон t°C: 1 ~ 70°C
Діапазон регулювання t°C: 5 ~ 35°C
Діапазон відображення t°C: 1 ~ 70 °C
Схема підключення
водяного та котлового опалення
Налаштування програмного режиму
5+2 (заводське налаштування за замовчуванням), 6+1 і 7 моделі, налаштування 6-кратного періоду
на вибір користувача. У додаткових параметрах виберіть потрібну вам модель, під станом
включення, тривале натискання « » протягом 3-5 секунд увійдіть до налаштування режиму
програмування, потім коротко натисніть «
та щоб налаштувати дані.
Налаштування завершено. Приблизно за 10 сек. буде автоматично збережено.
Вихід
Повернення
Підйом
з дому додому
11:30 15⁰С 13:30 15⁰С 17:00 15⁰С 22:00 15⁰С
6:00 20⁰С 8:00 15⁰С
* Оптимально комфортною температурою є 18⁰С-22⁰С.
Розширений варіант А
Вимкнений стан, тривале натискання «
розширеної опції A. Від A1 до AE, коротке натискання «
налаштувати дані за допомогою , , коротке натиснення «
параметр. Після завершення налаштування зачекайте 5 сек., після чого воно збережеться та
вийде з режиму налаштування.
Параметри налаштування
№
Налаштування температури
А1
Калібрування
Налаштування різниці темпе-
А2
ратур запуску/зупинки роботи
Налаштування блокування
А3
від дітей
А4
Пам'ять стану
А5
Підсвітка в режимі очікування
А6 Тип програмного режиму
Встановлення мінімальної
А7
межі температури
Встановлення максимальної
А8
межі температури
Захист від низьких
А9
температур
Дисплей та опис піктограм
- Програмний / автономний режим;
запуск попередньо встановленої програми:
- Ручний режим;
- Годинник.
- Режим відпустки: температуру можна налаштувати на запуск у
режимі зворотного відліку;
- Нагрівання: іконка зникає, при припиненні нагрівання;
- Зовнішній NTC-датчик;
- Підключення до WIFI, режим миготіння EZ;
- Статус Wi-Fi: відключення;
- Значок хмари: режим перепрошивки AP розподільчої мережі;
- Активація функції вікна
Увімкніть терморегулятор, натисніть і
утримуйте комбінацію клавіш "
Значок активації мережі розподілу Wi-Fi
Ізоляційний стан: Нормальне
середовище
Запущена програма: Встановити
на 1 тиждень як цикл
Вихід: Перемикач реле
Встановлення: вбудований (в стіні)
Розмір (мм):86*86*27
Схема підключення
» виберіть: годину, хвилину, період часу та натисніть
Вихід Повернення
з дому додому
» протягом 3-5 секунд, щоб отримати доступ до
», щоб вибрати параметр, і
», щоб перемкнути наступний
Функція налаштування даних
-9...+9 (відображається як скоригова-
не значення температури в приміщенні)
+0,5...+2,5
0: Напівблокування
1: Повне блокування
0: Термостат увімкнено/вимкнено з
функцією памьяті коли є живлення.
1: термостат вимкнено коли є живлення
2: термостат увімкнено коли є живлення
0: Вимкнено 1: Слабо яскравий
2: Яскравий
0: 5+2; 1: 6+1; 2: 7
1-10⁰С
20-70⁰С
1-10°C
При встановленні темп = 10℃, якщо натиснути
відобразиться【--】, скасувати захист від
низької температури
- Тимчасовий ручний режим;
- Режим програмування;
- Блокування від дітей;
- Налаштування температури
- Температура в кімнаті
Функції клавіш
№ Символи
.
A
Увімкнення/вимкнення: Коротке натискання, щоб увімкнути/вимкнути
" та " " 1. Натисніть «
2. Увімкніть термостат, тривале натискання «
B
установку води.
3. Вимкніть термостат, довго натискайте «
варіант А.
1. Підтвердити значення: використовуйте його за допомогою «
2. Лише коротко натисніть, щоб встановити час.
3. Увімкніть термостат, натисніть і утримуйте його протягом 3-5 секунд, щоб встановити режим
відпустки.
C
При появі «OFF», натиснути
відкриття режиму відпустки.
4. Вимкніть термостат, натисніть і утримуйте його протягом 3-5 секунд, щоб перейти до розширеної
опції B.
1. Клавіша зменшення значення.
D
2. Натисніть і утримуйте, щоб заблокувати/розблокувати клавіші.
1.Клавіша більшення занчення.
2.Натисніть і утримуйте, щоб запитати температуру зовнішнього датчика
E
(доступно лише для пункту BN, виберіть N3 у розширеній опції B).
3. У програмній моделі натисніть
Параметри налаштування
№
Захист від високої температури для
АA
зовнішнього датчика
Налаштування різниці температур
АВ
захисту від високої температури
Функція вікна запускає
АС
температуру
АD
Час роботи віконної функції
Відновлення заводських
АE
налаштувань
Розширений варіант B
Вимкнений стан, тривале натискання
опції B. коротко натисніть «
коротке натискання «
зачекайте 5 секунд, після чого воно збережеться та вийде з режиму налаштування.
Параметри
№
налаштування
Сон
BN Тип датчика
Функція вида-
ВC
лення накипу
Інформація про
BО
продукт
Зворотна різниця: гранична температура зовнішнього датчика становить 45°C для заводських
налаштувань (A6), значення зовнішнього датчика c різницею повернення ( A3) становить 2. при
підвищенні температури до 45°C, то реле перестане працювати і буде нагадувати про високу
температуру увімкнувши сигналізацію. При зниженні температури до 43°С реле продовжить
Заводські
роботу і буде знята теплова сигналізація (його можна експлуатувати, тільки коли температура в
налаштування
приміщенні нижче встановленої температури).
-1
Відображення несправності датчика: будь ласка, виберіть правильний спосіб роботи
вбудованого та зовнішнього датчика, якщо вибрати неправильно або несправність датчика
+1
(поломка), "E1" або "E2" буде розміщено на екрані. Термостат перестане нагріватися, поки
несправність не буде усунена.
0
Схема установки
0
2
0
5⁰С
35⁰С
Найменування товару
5⁰С
Марка, артикул, типорозмір
Кількість
Назва та адреса торгуючої організації
Дата продажу
Штам або печатка
торгуючої організації
Гарантійний термін - 18 (вісімнадцять) місяців, з дати продажу кінцевому споживачу.
При пред'явленні претензій до якості товару покупець надає наступні документи:
1. Заяву у довільній формі, в якій зазначаються:
2. назва організації, ПІБ покупця, фактична адреса та контактний телефон;
3. назва та адреса організації, яка монтувала виріб;
4. основні параметри системи, в котрій використовувався виріб;
5. короткий опис дефекту;
6. Документ, який доводить покупку виробу;
7. Заповнений гарантійний талон який оформляється на сайті виробника
«raftec.eu».
Відмітка повернення або обміну товару:
Дата
Пояснення
» Переключення програмного та ручного режимів.
» протягом 3-5 секунд для введення в програмну
» протягом 3-5 секунд, щоб увійти в розширений
або змінити на «ON», потім натиснути
або увійти в тимчасовий ручний режим.
Функція налаштування даних
20°C - 70°C
При встановленні темп = 20℃, якщо
натиснути відобразиться【--】, скасувати
захист від високої температури
1-9⁰С
10°C - 20°C, встановленна температура
10℃, зменьште її, відобразиться【--】,
потім скасувати цю функцію
10-20 хвилин
Дисплей Ao, довге натиснення
ключ для доступу
протягом 3-5 секунд, щоб отримати доступ до розширеної
», щоб вибрати параметр, і налаштуйте дані за допомогою
» щоб перемкнути наступний параметр. Після завершення налаштування
Функція налаштування даних
N1: Внутрішній датчик (захист від високої t°C закритий)
N2: Зовнішній датчик (захист від високої t°C закритий)
N3: температура контролю внутрішнього датчика, гранична
температура зовнішнього датчика (зовнішній датчик виявляє, що
температура вища за найвищу температуру зовнішнього датчика,
термостат закриє реле, вимкне навантаження)
0: Вимкнути функцію видалення накипу
1: Увімкніть функцію видалення накипу
Не можна змінити
ГАРАНТІЙНИЙ ТАЛОН №
З умовами ЗГОДЕН:
ПОКУПЕЦЬ
р. Підпис:
» клавіши.
для підтвердження
Заводські
налаштування
