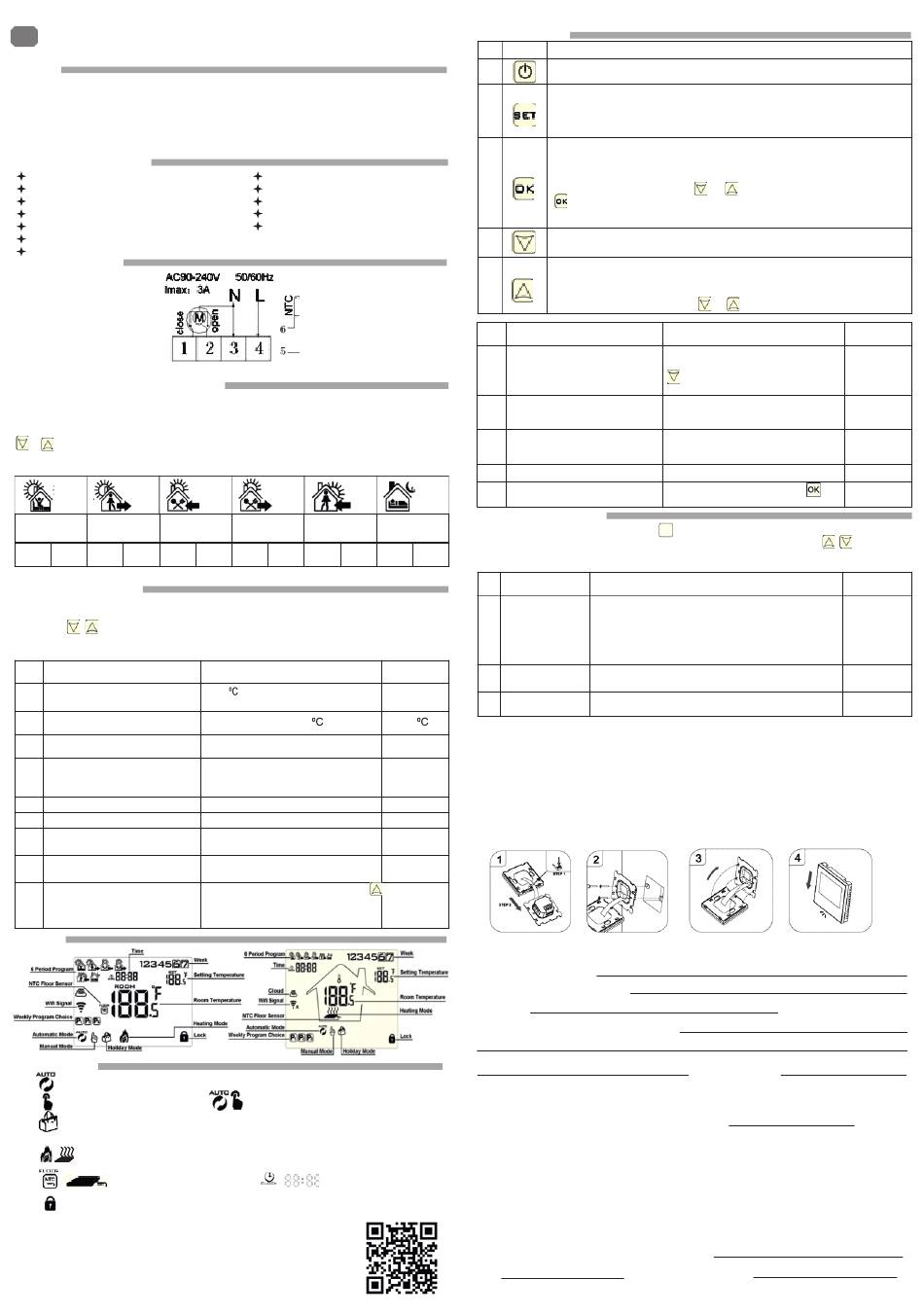

RAFTEC R02B05 User Manual

UA Посібник користувача цифрового термостата RAFTEC R02B05
З вдячністю, за вибір наших продуктів і послуг, а також за вашу довіру та підтримку.
Функції
1. Включає в себе вбудований і можливість встановлення зовнішнього датчиків.
2. Точність до 0,5°C, підтримує температуру в межах встановленого вами рівня.
3. Дитячий замок, щоб запобігти неправильній експлуатації дітьми.
4. Пам'ять даних при вимкненому живленні.
5. Режим відпустки дозволить вам насолоджуватися більш комфортною температурою на
відпочинку.
6. Температуру зовнішнього датчика можна перевірити.
Специфікація продукції
Живлення: 90-240В 50/60Hz
Точність вимірювання t: 0.5 °C
Датчик зонда: NTC(10k)1%
Контактна ємність: 3А/(WW)
Граничний діапазон t°C: 1 ~ 70°C
Діапазон регулювання t°C: 5 ~ 35°C
Діапазон відображення t°C: 1 ~ 70 °C
Схема підключення
Схема підключення водяного опалення
Налаштування програмного режиму
5+2 (заводське налаштування, за замовчуванням), 6+1 і 7 моделей, налаштування 6-кратного
періоду на вибір користувача. У розширеному варіанті A виберіть потрібну вам модель,
увімкненому стані довго натисніть «SET» протягом 3-5 секунд увійдіть до налаштування режиму
програмування, потім коротко натисніть «SET» виберіть: годину, хвилину, період часу та натисніть
та щоб налаштувати дані.
Налаштування завершено. Приблизно за 10 сек. буде автоматично збережено.
Вихід Повернення
Підйом
з дому додому
6:00 20⁰С 8:00 15⁰С 11:30 15⁰С
* Оптимально комфортною температурою є 18⁰С-22⁰С.
*
У вимкненому стані, тривале натискання «SET» протягом 3-5 секунд, дає доступ до розширеної
опції A. Від A1 до AE, коротке натискання «SET», щоб вибрати параметр, і налаштувати дані за
допомогою , , коротке натиснення «SET», щоб перемкнути наступний параметр. Зачекайте
приблизно 5 секунд після налаштування, після чого воно збережеться та вийде з режиму
налаштування.
Параметри налаштування
№
Вимірювати температуру
А1
Калібрування
Налаштування різниці темпе-
А2
ратур запуску/зупинки роботи
Налаштування блокування
А3
від дітей
А4 Пам'ять стану
А5 Час підсвічування показань
А6
Тип програмного режиму
Встановлення мінімальної
А7
межі температури
Встановлення максимальної
А8
межі температури
Захист від низьких
А9
температур
Дисплей
Опис піктограм
- Програмний режим; запуск попередньо встановленої програми;
- Ручний режим;
- Режим відпустки, температуру можна налаштувати на запуск у режимі
зворотного відліку;
- Нагрівання, іконка пропадає, коли припиняється нагрівання;
- Зовнішній NTC-датчик;
/
- Блокування від дітей;
Вихід: Перемикач реле
Встановлення: вбудований (в стіні)
Розмір (мм):86*86*27
Ізоляційний стан: Нормальне середовище
Запущена програма: Встановлена на 1
тиждень як цикл
Вихід Повернення
з дому додому
13:30 15⁰С 17:00 15⁰С
Функція налаштування даних
-9...+9 (відображається як скоригова-
не значення температури в приміщенні)
+0,5...+2,5
0: Напівблокування
1: Повне блокування
0: Термостат увімкнено/вимкнено з
функцією памьяті коли є живлення.
1: термостат вимкнено коли є живлення
2: термостат увімкнено коли є живлення
5~30с.
0: 5+2; 1: 6+1; 2: 7
1-10⁰С
20-70⁰С
1-10°C
При встановленні t°C = 10℃, якщо натиснути
відобразиться【--】, скасувати захист від низької
температури
- Тимчасовий ручний режим;
- Годинник;
Функції клавіш
№ Символи
A
Увімкнення/вимкнення: Коротке натискання, щоб увімкнути/вимкнути
1.
2.
B
3.
1.
2.
3.
C
4.
1. Клавіша зменшення.
D
2. Натисніть і утримуйте, щоб заблокувати/розблокувати клавіші.
1. Збільшення занчення.
2. Натисніть і утримуйте, щоб запитати температуру зовнішнього датчика
E
3. У програмній моделі натисніть
Параметри налаштування
№
Захист від високої температури
АA
для зовнішнього датчика
Налаштування різниці
температур захисту від високої
АВ
температури
Температура запуску
АС
функції вікна
АD
Час роботи функції вікна
Відновлення заводських
АE
налаштувань
Розширений варіант B
Сон
У вимкненому стані, тривале натискання
B. коротко натисніть, щоб вибрати параметр, і налаштуйте дані за допомогою
натискання «SET» щоб перемкнути наступний параметр. Зачекайте приблизно 5 секунд після
22:00 15⁰С
налаштування, після чого воно збережеться та вийде з режиму налаштування.
Параметри
№
налаштування
BN Тип датчика
Заводські
Функція вида-
налаштування ВC
лення накипу
Інформація про
-1
BО
продукт
+1 Зворотна різниця: гранична температура зовнішнього датчика становить 45°C для
заводських налаштувань (A6), значення зовнішнього датчика c різницею повернення ( A3)
становить 2. при підвищенні температури до 45°C, то реле перестане працювати і буде
0
нагадувати про високу температуру увімкнувши сигналізацію. При зниженні температури до 43°С
реле продовжить роботу і буде знята теплова сигналізація (його можна експлуатувати, тільки
коли температура в приміщенні нижче встановленої температури).
0
Відображення несправності датчика: будь ласка, виберіть правильний спосіб роботи
вбудованого та зовнішнього датчика, якщо вибрати неправильно або несправність датчика
10
(поломка), "E1" або
несправність не буде усунена.
0
Схема установки:
5⁰С
35⁰С
5⁰С
Найменування товару
Марка, артикул, типорозмір
Кількість
Назва та адреса торгуючої організації
Дата продажу
Штам або печатка
торгуючої організації
Гарантійний термін - 18 (вісімнадцять) місяців, з дати продажу кінцевому споживачу.
При пред'явленні претензій до якості товару покупець надає наступні документи:
1. Заяву у довільній формі, в якій зазначаються:
2. назва організації, ПІБ покупця, фактична адреса та контактний телефон;
3. назва та адреса організації, яка монтувала виріб;
4. основні параметри системи, в котрій використовувався виріб;
5. короткий опис дефекту;
6. Документ, який доводить покупку виробу;
7. Заповнений гарантійний талон який оформляється на сайті виробника
«raftec.eu».
Відмітка повернення або обміну товару:
Дата
Пояснення
Натисніть «SET» Переключення програмного та ручного режимів.
Увімкніть терморегулятор, тривале натискання «SET» протягом 3-5 секунд
для введення в програмну установку води.
Вимкніть термостат, довго натискайте «SET» протягом 3-5 секунд, щоб
увійти в розширений варіант А.
Підтвердити значення: використовуйте його за допомогою «SET» клавіши.
Лише коротко натисніть, щоб встановити час.
Увімкніть термостат, натисніть і утримуйте його протягом 3-5 секунд, щоб
встановити режим відпустки.
При появі «OFF», натиснути або
для підтвердження відкриття режиму відпустки.
Вимкніть термостат, натисніть і утримуйте його протягом 3-5 секунд, щоб
перейти до розширеної опції B
(доступно лише для пункту BN, виберіть N3 у розширеній опції B).
або увійти в тимчасовий ручний режим.
Функція налаштування даних
20°C - 70°C
При встановленні t°C = 20℃, якщо натиснути
відобразиться【--】, скасувати захист від
високої температури
1-9⁰С
10°C - 20°C, встановленна температура
10°C, зменьште її, відобразиться【--】,
потім скасувати цю функцію
10-20 хвилин
Дисплей Ao, довге натиснення
ключ для доступу
протягом 3-5 секунд, дає доступ до розширеної опції
OK
Функція налаштування даних
N1: Внутрішній датчик (захист від високої t°C закритий)
N2: Зовнішній датчик (захист від високої t°C закритий)
N3: температура контролю внутрішнього датчика,
гранична температура зовнішнього датчика (зовнішній
датчик виявляє, що температура вища за найвищу
температуру зовнішнього датчика, термостат закриє
реле, вимкне навантаження)
0: Вимкнути функцію видалення накипу
1: Увімкніть функцію видалення накипу
Не можна змінити
"E2" буде розміщено на екрані. термостат перестане нагріватися, поки
