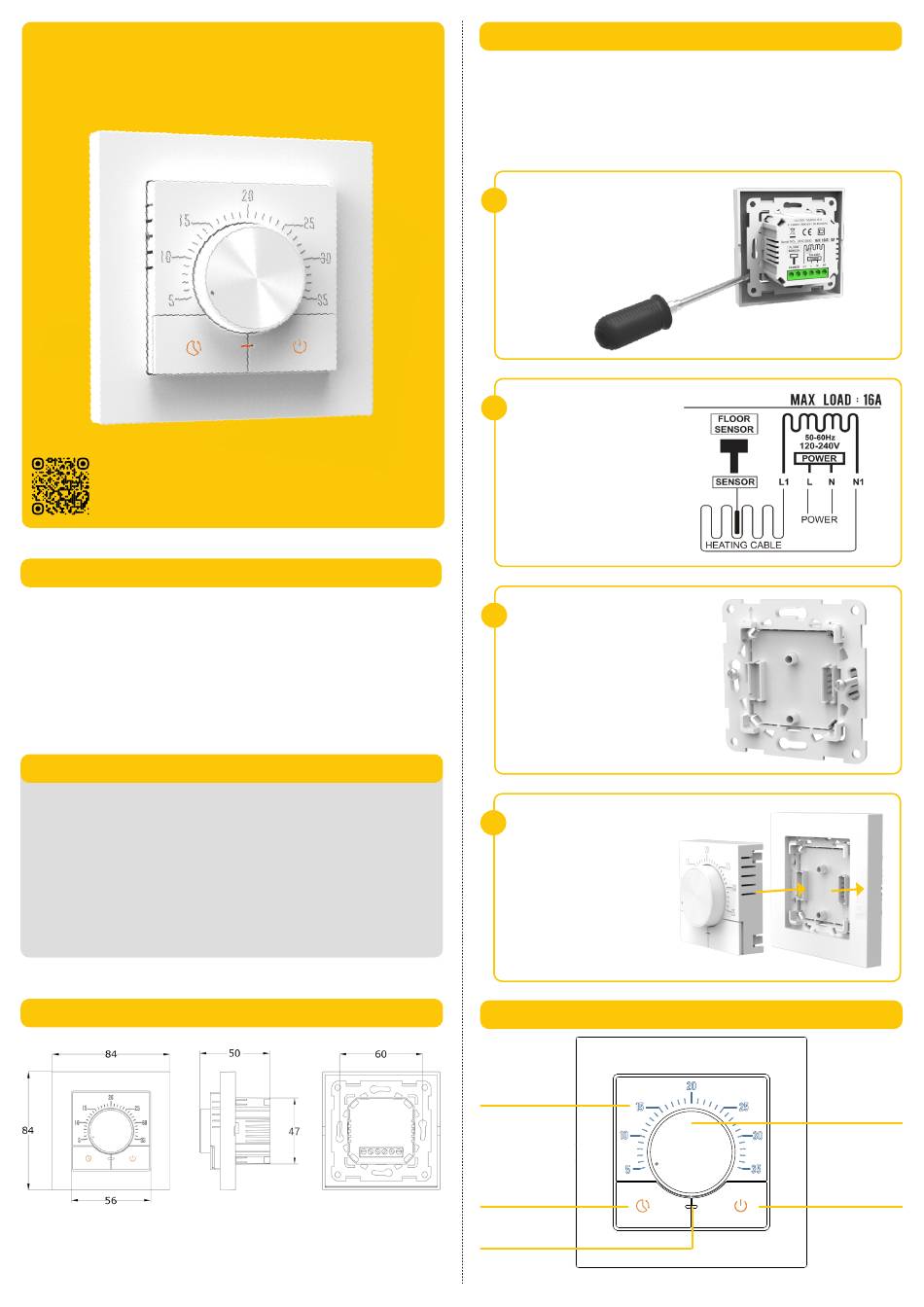

MAGNUM S-Control
Manueller Ein/Aus-Thermostat
INSTALLATIONS- UND
BENUTZERHANDBUCH
1. EINFÜHRUNG
Lesen Sie diese Anleitung sorgfältig durch und bewahren Sie sie
zusammen mit anderen Garantieunterlagen auf. Der Anschluss muss
von einem qualifizierten Installateur in Übereinstimmung mit den
örtlichen Vorschriften vorgenommen werden. Vor der Installation
oder Demontage des Thermostats und des Displays muss der Strom
im Zählerschrank immer abgeschaltet werden. Dieser Thermostat
kann in einer einzigen Unterputzdose mit einer Tiefe von 50 mm
installiert werden, die den Standard-DIN-Formaten entspricht.
2. TECHNISCHE DATEN
Versorgungsspannung
Max. Belastung
Standby-Leistung
Temperaturbereich
Boden-Begrenzungstemperatur
Floor sensor type
Cover
Approvals
Warranty
Manufacturer
3. ABMESSUNGEN
: 230VAC 50/60 Hz
: 16 A (ohmsche Last)
: < 1W
: 5-35°C
: 30°C
: 12k
: IP31
: CE/UKCA
: 2 Jahre
: MHG BV, The Netherlands
4. INSTALLATION
WARNUNG:
Trennen Sie vor der Verkabelung die Hauptstromversorgung. Die Installation
muss von einem qualifizierten Elektriker in Übereinstimmung mit den
geltenden Vorschriften für die Verkabelung und das Bauwesen durchgeführt
werden. Das elektrische Fußbodenheizungskabel/-matte muss der
Versorgungsspannung entsprechen. Die Klemmen sind für einen
Kabelquerschnitt von 12-22AWG ausgelegt.
Vergewissern Sie sich,
1
dass das Gerät
ausgeschaltet ist.
Entfernen Sie den
Displayrahmen, indem
Sie ihn vorsichtig
herausziehen.
Anschlussklemmen:
2
L/N:
Anschluss an das Stromnetz
HEATING N1+ L1:
Verbraucher (max. 16A)
FLOOR SENSOR:
Externer Bodensensor (im
Lieferumfang enthalten)
Verwenden Sie die
3
Montageschrauben, um
den Thermostat in der
Einbaudose zu befestigen.
4
Positionieren Sie den
Thermostat und rasten Sie
ihn ein.
5. SYMBOLE
Temperatur-
Skala
Absenkung
LED-Anzeige*:
Rot/Blau/Grün
* ROT: Heizung eingeschaltet / BLAU: Absenkung / GRÜN: Standby / ROT
blinkend: Sensorfehler
Einstell-Rad
Ein/Aus

Advertisement

loading
Need help?

Need help?

Do you have a question about the S-Control and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Magnum S-Control

Summary of Contents for Magnum S-Control

  • Page 1 4. INSTALLATION MAGNUM S-Control WARNUNG: Trennen Sie vor der Verkabelung die Hauptstromversorgung. Die Installation Manueller Ein/Aus-Thermostat muss von einem qualifizierten Elektriker in Übereinstimmung mit den geltenden Vorschriften für die Verkabelung und das Bauwesen durchgeführt werden. Das elektrische Fußbodenheizungskabel/-matte muss der Versorgungsspannung entsprechen.

  • Page 2: Funktion Und Bedienung

    6. FUNKTION UND BEDIENUNG 05. TEMPERATURTOLERANZ Der Standardwert ist 0,5°C. Der Thermostat beginnt zu arbeiten, wenn die tatsächliche Temperatur 0,5°C niedriger als die eingestellte Temperatur ist 01. EIN/AUS und hört auf zu arbeiten, wenn die tatsächliche Temperatur 0,5°C höher als die eingestellte Temperatur ist.

  • Page 3: Installation

    MAGNUM S-Control 4. INSTALLATION WARNING: Manual On/Off thermostat Disconnect the main power supply before wiring. Installation needs to be done by a qualified electrician in accordance with all current wiring and buil- ding regulations. The electric floor heating cable/ mat must be in accordance with the supply voltage.

  • Page 4: Function And Operation

    6. FUNCTION AND OPERATION 05. TEMPERATURE TOLERANCE The default value is 0,5°C. The thermostat start to work when the actual temperature is 0,5°C lower than set temperature and stops working when 01. ON/OFF the actual temperature is 0,5°C higher than set temperature. This function prevents the relay from being frequently switched on and off.
  • Page 5 4. INSTALLATIE MAGNUM S-Control WAARSCHUWING: Koppel de hoofdvoeding los voordat u de bedrading aansluit. De installatie Handmatige Aan/Uit thermostaat moet worden uitgevoerd door een gekwalificeerde elektricien in overeen- stemming met alle huidige bedradings- en bouwvoorschriften. De elektri- sche vloerverwarmingskabel/-mat moet in overeenstemming zijn met de voedingsspanning.
  • Page 6 6. FUNCTIE EN WERKING 05. TEMPERATUUR TOLERANTIE De standaardwaarde is 0,5°C. De thermostaat begint te werken wanneer de werkelijke temperatuur 0,5°C lager is dan de ingestelde temperatuur en stopt 01. AAN/UIT met werken wanneer de werkelijke temperatuur 0,5°C hoger is dan de ingestelde temperatuur.
