Summary of Contents for Zzipp TXZZ424

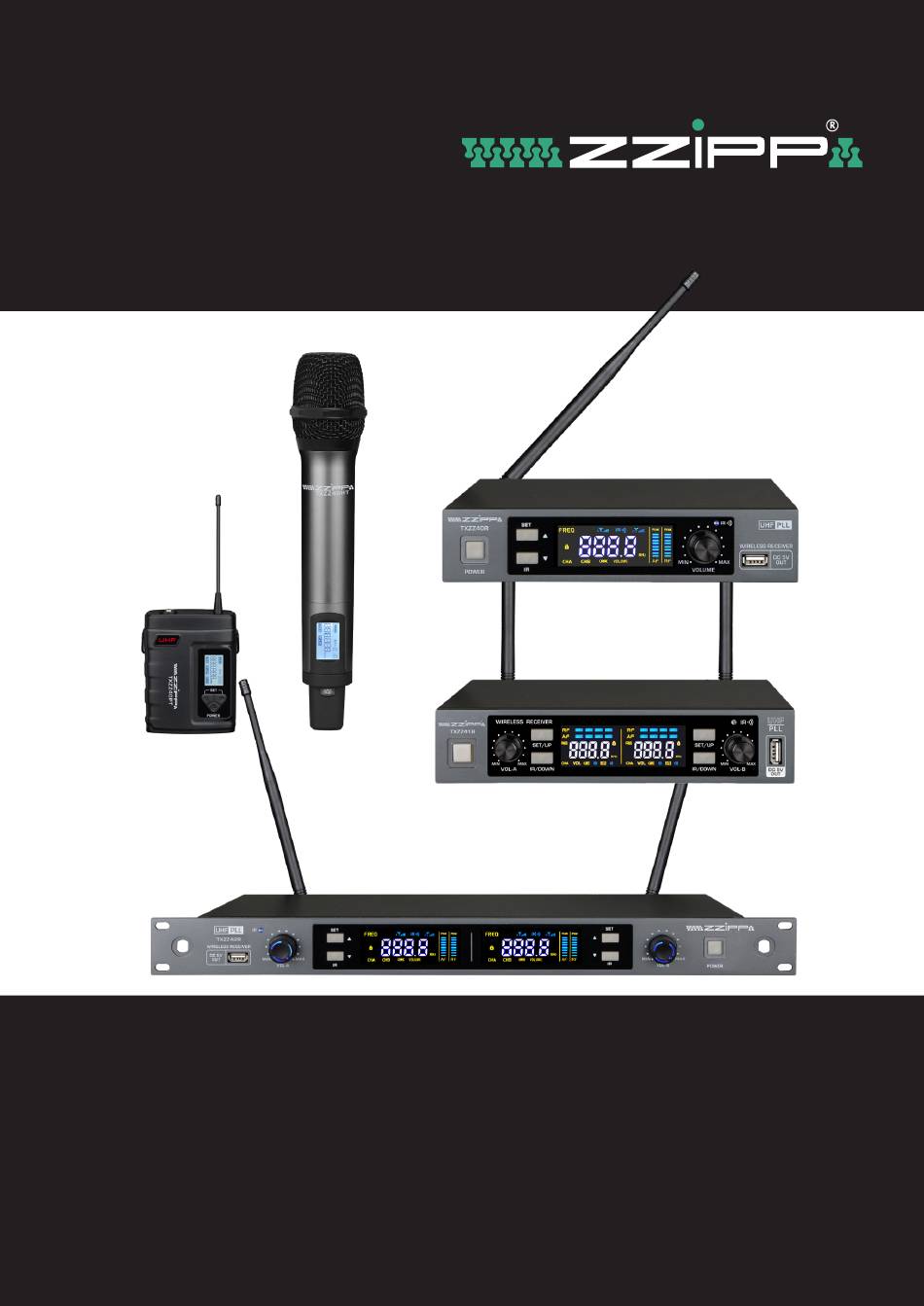

- Page 1 USER MANUAL MANUALE D’USO TXZZ4xx RADIOMICROFONO UHF 606-630 MHz UHF RADIOMICROPHONE 606-630 MHz...
-
Page 2: Safety Instructions
Thanks for purchasing this ZZIPP product, please read this instruction carefully to understand how to operate the product correctly. Please store this instruction in a safe place after reading as a reference in the future. SAFETY INSTRUCTIONS To reduce the risk of electric shock, do not remove the cover or the side. -
Page 3: Specification
FEATURES This series of professional wireless microphone system used a super steady PLL -synthesized control technic and match with the high efficient, low consumption discharging technique and the super sensitive discharging receiving technique, also apply an independent developed mobile frequency compression, expander circuit, image frequency limiting circuit, a multiple checked silent and noisy circuit, switch impact noise defeat circuit, resist reverb eration circuit and changed output controlled slowly system and finished on its item named pattern line. - Page 4 RACK RECEIVER FEATURES LED lnformation Display: Indicate the information of the receiver and transmitter. Power Button: Turn the receiver ON/OFF. IR Generator: lnfrared signal generator. Down Function Button: Change parameters or apply functions. Up Function Button: Change parameters or apply functions Volume Contrai: Rotate the knob to increase or decrease the volume of the receiver output Microphone Charging Jack: Charging the microphone.
- Page 5 DOUBLE RECEIVER FEATURES LED lnformation Display: Indicate the information of the receiver and transmitter. Power Button: Turn the receiver ON/OFF. IR Generator: lnfrared signal generator. Down Function Button: Change parameters or apply functions. Up Function Button: Change parameters or apply functions Main Volume: Rotate the knob to increase or decrease the volume of the receiver output Microphone Charging Jack: Charging the microphone.
- Page 6 SINGLE RECEIVER FEATURES LED lnformation Display: Indicate the information of the receiver and transmitter. Power Button: Turn the receiver ON/OFF. IR Generator: lnfrared signal generator. Down Function Button: Change parameters or apply functions. Up Function Button: Change parameters or apply functions Main Volume: Rotate the knob to increase or decrease the volume of the receiver output Microphone Charging Jack: Charging the microphone.
- Page 7 TRANSMITTER FUNCTION & FEATURES Grill: Protects the microphone cartridge and helps reduce wind noise. LCD lnformation Display: Show the transmitter power/frequency channel etc. Up Function Button: Sets channel data. Down Function Button: Sets channel data. Set Function Button: Enter menu mode. Power I Mute Button: Power ON/OFF transmitter or mute/unmute transmitter.
- Page 8 TRANSMITTER FUNCTION & FEATURES Grill: Protects the microphone cartridge and helps reduce wind noise. LCD lnformation Display: Show the transmitter power/frequency channel etc. Up Function Button: Sets channel data. Down Function Button: Sets channel data. Set Function Button: Enter menu mode. Power I Mute Button: Power ON/OFF transmitter or mute/unmute transmitter.
-
Page 9: System Connections
SYSTEM CONNECTIONS Receiver Power Connection: a. lf making with DC power input: Connect the AC dapter into the DC power connector on the back of recever, plug the AC daptor into an AC 120V or 220V outlet. b. lf making with AC power input: Plug the power cable into an AC 120V or 220V outlet. 2.Antenna: Keep the position of antenna at a 45 angle from vertical (Shown as below ). - Page 10 BODYPACK TRANSMITTER CONNECTION 1.Lavalier Microphone Connection: Connect the connector of supplied Lavalier microphone to the connecting jack of transmitter (Shown as below) .Set the transmitter work state in wireless lavalier system. 2.Headset Microphone Connection: Connect the connector of supplied headset microphone to the connecting jack of transmitter(Shown as below).
-
Page 11: Troubleshooting
RECEIVER OPERATION INSTRUCTION (CHANNEL DATASETTING or IR FUNCTION) 1.Adjust frequence data: (a) Press UP Function, then the display will flash. (b) Press UP Function Button or Down Function Button to choose frequency. 2.Apply IR Function: (a) Long press Down Function Button to apply IR Function. (b) Move the I R receiver of transmitter close to the I R Generator of receiver and wait 3 second. - Page 13 Imported and distribuited by: ZZIPP Group S.p.A. Via Caldevigo 23/d, 35042 Este (PD) 0429 617 888 info@zzippgroup.com zzippgroup.com...
-
Page 14: Istruzioni Di Sicurezza
Grazie per aver acquistato questo prodotto ZZIPP, si prega di leggere attentamente queste istruzioni per capire come utilizzare correttamente il prodotto. Si prega di conservare queste istruzioni in un luogo sicuro dopo averle lette come riferimento in futuro. ISTRUZIONI DI SICUREZZA Per ridurre il rischio di scosse elettriche, non rimuovere il coperchio o il lato. - Page 15 CARATTERISTICHE Questa serie di sistemi professionali di microfoni wireless utilizza una tecnica di controllo PLL sin- tetizzata super stabile e si abbina all’alta efficienza e basso consumo. Applica inoltre un circuito di compressione della frequenza mobile sviluppato indipendentemente, un circuito di espansione, un circuito di limitazione dell’immagine della frequenza, un circuito silenzioso e rumoroso controllato multi-verificato, un circuito di abbattimento del rumore di impatto dello switch, un circuito di resi- stenza alla reverberazione e un sistema di controllo dell’uscita.
- Page 16 CARATTERISTICHE DEL RICEVITORE Display LED: indica le informazioni del ricevitore e del trasmettitore. Pulsante di accensione: accende/spegne il ricevitore. Generatore IR: generatore di segnali infrarossi. Pulsante funzione Giù: modifica i parametri o applica funzioni. Pulsante funzione su: modifica i parametri o applica funzioni Volume: ruotare la manopola per aumentare o diminuire il volume dell’uscita del ricevitore Jack di ricarica del microfono: ricarica del microfono.
- Page 17 CARATTERISTICHE DEL RICEVITORE SINGOLO Display LED: indica le informazioni del ricevitore e del trasmettitore. Pulsante di accensione: accende/spegne il ricevitore. Generatore IR: generatore di segnali infrarossi. Pulsante funzione Giù: modifica i parametri o applica funzioni. Pulsante funzione su: modifica i parametri o applica funzioni Volume: ruotare la manopola per aumentare o diminuire il volume dell’uscita del ricevitore Jack di ricarica del microfono: ricarica del microfono.
- Page 18 CARATTERISTICHE DEL RICEVITORE DOPPIO Display LED: indica le informazioni del ricevitore e del trasmettitore. Pulsante di accensione: accende/spegne il ricevitore. Generatore IR: generatore di segnali infrarossi. Pulsante funzione Giù: modifica i parametri o applica funzioni. Pulsante funzione su: modifica i parametri o applica funzioni Volume: ruotare la manopola per aumentare o diminuire il volume dell’uscita del ricevitore Jack di ricarica del microfono: ricarica del microfono.
- Page 19 FUNZIONE E CARATTERISTICHE DEL TRASMETTITORE Griglia: protegge la capsula del microfono e aiuta a ridurre il rumore del vento. Display LCD informativo: mostra la potenza del trasmettitore/canale di frequenza, ecc. Pulsante funzione Su: imposta i dati del canale. Pulsante funzione Giù: imposta i dati del canale. Pulsante Imposta funzione: consente di accedere alla modalità...
- Page 20 FUNZIONE E CARATTERISTICHE DEL TRASMETTITORE Antenna. Display LCD informativo: mostra la potenza del trasmettitore/canale di frequenza, ecc. Pulsante funzione Su: imposta i dati del canale. Pulsante funzione Giù: imposta i dati del canale. Pulsante Imposta funzione: consente di accedere alla modalità menu. Pulsante Power I Mute: accende/spegne il trasmettitore o attiva/disattiva il trasmettitore.
-
Page 21: Connessioni Del Sistema
CONNESSIONI DEL SISTEMA Collegamento alimentazione ricevitore: 1. collegare l’adattatore CA al connettore di alimentazione CC sul retro del ricevitore, collega- re l’adattatore CA a una presa CA da 120 V o 220 V. 2. Antenna: mantenere la posizione dell’antenna ad un angolo di 45 rispetto alla verticale (mostrato di seguito). 3.Connessione audio: collegare il cavo audio dall’uscita audio del ricevitore all’ingresso del mixer. - Page 22 COLLEGAMENTO DEL TRASMETTITORE BODYPACK 1. Collegamento del microfono Lavalier: collegare il connettore del microfono Lavalier in dotazione al jack di collegamento del trasmettitore (mostrato di seguito). Impostare lo stato di funzionamento del trasmettitore nel sistema lavalier wireless. 2. Collegamento del microfono headset: collegare il connettore del microfono in dotazione al jack di collegamento del trasmettitore (mostrato di seguito).
-
Page 23: Risoluzione Dei Problemi
ISTRUZIONI PER L’USO DEL RICEVITORE (IMPOSTAZIONE DATI CANALE o FUNZIONE IR) 1.Regolare i dati di frequenza: (a) Premere la funzione SU, quindi il display lampeggerà. (b) Premere il pulsante funzione SU o il pulsante funzione Giù per scegliere la frequenza. 2.Applicare la funzione IR: (a) Premere a lungo il pulsante Funzione Giù... - Page 24 Importato e distribuito da: ZZIPP Group S.p.A. Via Caldevigo 23/d, 35042 Este (PD) 0429 617 888 info@zzippgroup.com zzippgroup.com...
