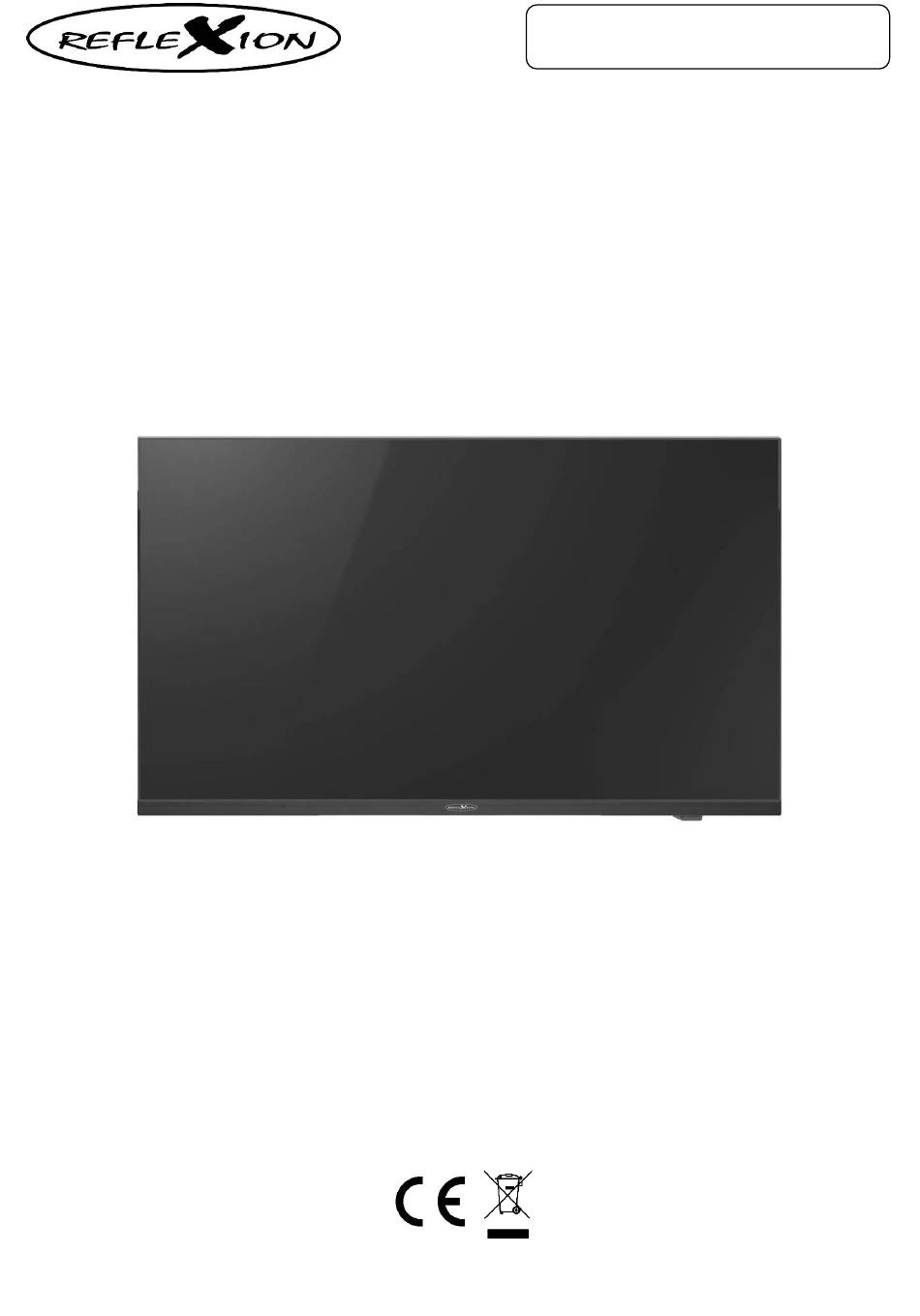

Bedienungsanleitung
Version: 2407
WEB OS TV
22 Zoll (55cm) / 24 Zoll (60cm) / 27 Zoll (69cm) / 32 Zoll (80cm)
Modell-Nr.: LDDX22IBT-B, LDDX24IBT-B, LDDX27IBT-B,
LDDX32IBT-B
webOS-TV mit DVD-Player / DVB-S2 / DVB-T2HD / DVB-C / CI+Slot / Bluetooth
Deutsche Bedienungsanleitung: Seite 1
webOS TV with DVD player / DVB-S2 / DVB-T2HD / DVB-C / CI+Slot / Bluetooth
English user manual: page 54
Lesen Sie die Bedienungsanleitung sorgfältig vor der Erst- Inbetriebnahme und verwahren Sie die Anleitung zum
späteren Nachschlagen auf.
Advertisement
Table of Contents
Related Manuals for Reflexion LDDX22IBT-B
Summary of Contents for Reflexion LDDX22IBT-B
- Page 1 Version: 2407 WEB OS TV 22 Zoll (55cm) / 24 Zoll (60cm) / 27 Zoll (69cm) / 32 Zoll (80cm) Modell-Nr.: LDDX22IBT-B, LDDX24IBT-B, LDDX27IBT-B, LDDX32IBT-B webOS-TV mit DVD-Player / DVB-S2 / DVB-T2HD / DVB-C / CI+Slot / Bluetooth Deutsche Bedienungsanleitung: Seite 1...
-
Page 3: Table Of Contents
USB-MEDIENWIEDERGABE ................................45 DVD-MODUS ....................................45 SMARTPHONE MIT DEM TV KOPPELN ............................47 EINFACHE PROBLEMBEHEBUNG ..............................48 TECHNISCHE INFORMATIONEN: LDDX22IBT-B / LDDX24IBT-B ....................49 TECHNISCHE INFORMATIONEN: LDDX27IBT-B / LDDX32IBT-B ....................50 VEREINFACHTE EU- KONFORMITÄTSERKLÄRUNG ........................51 ENTSORGUNGSHINWEISE ................................51 HDMI-INFORMATIONEN ................................51 ENERGIE-LABEL ..................................... -
Page 4: Wichtige Sicherheitshinweise
SICHERHEITSHINWEISE Bedienungs- und Wartungsanweisungen (Service) in diesem Handbuch sind unbedingt zu befolgen. Eine Verwendung des Gerätes anders als in dieser Anleitung beschrieben, kann zu gesundheitlichen Schäden, einem Defekt des Gerätes und zum Ausschluss der Garantie führen. Das Gerät ist als LASERPRODUKT der Klasse 1 klassifiziert. Die Veränderung von Steuerungen, Einstellungen oder die Durchführung KLASSE 1 anderer als der hier beschriebenen Verfahren kann zu einer gefährlichen... - Page 5 SICHERHEITSHINWEISE Befolgen Sie folgende Anweisungen: Benutzen Sie diesen Fernseher nicht in der Nähe von Wasser. Benutzen Sie zur Reinigung ein nur leicht befeuchtetes Tuch. Bedecken Sie keine der Lüftungsöffnungen. Richten Sie das Gerät gemäß der mitgelieferten Bedienungsanleitung ein. ...
-
Page 6: Lieferumfang
SICHERHEITSHINWEISE 16. Halten Sie Wasser oder Feuchtigkeit vom Gerät fern. Benutzen Sie das Gerät nicht in nasser oder feuchter Umgebung wie dem Bad, einer Dampfküche oder in der Nähe eines Schwimmbeckens. 17. Benutzen Sie das Gerät nicht, wenn Feuchtigkeitskondensationen entstehen können. 18. -
Page 7: Auspacken Und Einrichten
AUSPACKEN UND EINRICHTEN 1. Nehmen Sie das Gerät und das Zubehör vorsichtig aus dem Karton und entfernen Sie das gesamte Verpackungsmaterial vom Gerät. Kontrollieren Sie das Zubehör auf Vollständigkeit. 2. Schließen Sie das im Lieferumfang enthaltene Netzteil oder KFZ Adapter an den DC IN 12/24V Eingang des Gerätes an. -
Page 8: Gerätepflege
FERNBEDIENUNG BATTERIE TAUSCHEN DVD-Fernbedienung Das Batteriefach befindet sich auf der Unterseite der Fernbedienung und wird über die Rückseite der Fernbedienung geöffnet. 1. Drücken Sie die kleine Lasche nach rechts und ziehen Sie den Batterieschlitten aus der Fernbedienung heraus. 2. Legen Sie eine Batterie CR-2025 in das Batteriefach ein. Beachten Sie dabei die Polaritätsmarkierungen im Batteriefach. -
Page 9: Bedientasten
MONTAGE STANDFUß (Fuss ist optional erhältlich) Bild 2 D: Standfuß Rückseite Vorderseite E: Schrauben Hinweis: Ziehen Sie die Schrauben nicht zu fest an. Sie könnten die Schauben oder das Gewinde beschädigen. Bild 1: 1. Legen Sie das TV Gerät (A) mit dem Display nach unten zeigend auf einen ebenen und leicht gepolsterten Untergrund. -
Page 10: Anschlüsse
BEDIENTASTEN VOL+: Lauter VOL+ / VOl- VOL-: Leiser Power: Ein / Aus (Standby) / POWER ANSCHLÜSSE POWER INPUT Eingangsbuche für das Netzteil und das KFZ-Kabel. (DC12 V / 24V) RJ45 LAN-Anschluss für ein Netzwerkkabel. 2x USB Anschluss für USB Sticks und Festplatten (max. 1TB) zur USB 1 / USB 2 (5V/500mA) Medienwiedergabe. - Page 11 TV-FERNBEDIENUNG Power Taste: Gerät Ein schalten oder Aus schalten. TV/Radio-Taste: Wechseln Sie zwischen den TV und Radio-Programmen. Suchen-Taste: Suchen Sie nach bestimmten Inhalten. Untertitel-Taste: Wählen Sie den Untertitel aus. Konfigurations-Taste: Öffnet oder schließt das Konfigurations-Menü. Input-Taste: Eingangsquellen-Menü öffnen. Nummern-Tasten: Für die Programm-Auswahl. Listen-Taste: Öffnet die Programmliste.
- Page 12 TV-FERNBEDIENUNG Wiedergabe-Taste: Starten Sie die USB-Wiedergabe. Home-Taste: Öffnen Sie die WEB OS Benutzeroberfläche. Pause-Taste: USB-Wiedergabe pausieren. Zurück-Taste: Zum letzten Menüpunkt zurückkehren. Exit-Taste: Menü verlassen / schließen. Navigations-Tasten: Hoch / runter / links / rechts OK-Taste: Bestätigen Text-Taste: Öffnen / schließen Sie den Telettext. Text-Option-Taste: Menü...
-
Page 13: Dvd-Fernbedienung
DVD-FERNBEDIENUNG Power Taste: Schaltet den DVD-Modus „Ein“ oder „Aus“. Eject-Taste: Disc auswerfen oder einziehen. Setup-Taste: Öffnet oder schließt das DVD- Einstellungsmenü. Wiedergabe-/Pause-Taste: DVD-Wiedergabe pausieren oder fortsetzen. Skip-Taste: Vorheriger Titel. DVD-Navigations-Taste: Nach oben navigieren. Stopp-Taste: Stoppt die DVD-Wiedergabe. Menü-Taste: Öffnet das DVD-root-Menü. Rewind-Taste: Schnelles zurückspulen. -
Page 14: Common Interface / Ci - Steckplatz
COMMON INTERFACE / CI – STECKPLATZ Dieser Fernseher ist mit einem CI+ Steckplatz ausgestattet und unterstützt folgende digitale Standards: DVB- T/T2HD, DVB-S/S2 und DVB-C Common Interface / Steckplatz Der CI-Steckplatz (CI+) wurde entworfen, um Conditional-Access-Module (CAM) und Smart Cards anzunehmen und damit auf den Pay- TV und andere Dienste zugreifen zu können. Kontaktieren Sie Ihren Pay- TV Dienstleister, um mehr Informationen über Module und Abonnements zu erhalten. - Page 15 GRUNDBEDIENUNG Navigations-Tasten: Hoch / runter / links / rechts OK-Taste: Bestätigen Konfigurations-Taste: Öffnet oder schließt das Konfigurations-Menü. Zurück-Taste: Schließt das Menü oder zum vorherigen Menüpunkt zurückkehren. Exit-Taste: Menü verlassen / schließen. Home-Taste: Öffnen Sie die WEB OS Benutzeroberfläche. Programm-Guide-Taste: Öffnet oder schließt das Programm-Guide-Menü. ...
-
Page 16: Erstinstallation
ERSTINSTALLATION Haben Sie das Gerät angeschlossen und mit allen Gerät verbunden folgen Sie den nächsten Schritten, um die Erstinstallation des Gerätes vorzunehmen. Bitte beachten Sie das in den ersten Punkten der Erstinstallation ein Sprachassistent für Personen mit Sehbeeinträchtigung eingeschaltet ist. Dieser kann aber während der Erstinstallation ausgeschaltet werden. - Page 17 ERSTINSTALLATION: Einrichtung am TV Geschäftsbedingungen Lesen Sie die Allgemeinen Geschäftsbedingungen durch und drücken Sie die OK-Taste, um zum nächsten Punkt zu gelangen. „Alle auswählen“ ist markiert. Drücken Sie die OK-Taste, um alle auszuwählen. Navigieren Sie nach unten auf „Mehr“ und drücken Sie erneut die OK-Taste. Das Eingabefeld wechselt nun zu dem Punkt „Zustimmen“.
- Page 18 ERSTINSTALLATION: Einrichtung am TV 1. Die folgenden Einstellungsmöglichkeiten stehen im Antenne (DVB-T/T2 HD) Menüpunkt zur Verfügung. Nur digitale suchen 2. Haben Sie die Einstellung vorgenommen navigieren Sie auf „Weiter“ und drücken Sie die OK-Taste, um den Suchlauf zu starten. ANTENNE / DVB-T) 3.
- Page 19 ERSTINSTALLATION: Einrichtung am TV 1. Die folgenden Einstellungsmöglichkeiten stehen im Satellit / Andere Anbieter Menüpunkt zur Verfügung. Satelliteneinstellungen ändern: Hier können die LNB Einstellungen angepasst werden. Achtung! Das verstellen der Werte wird nur Erfahrenen Nutzern empfohlen. Im Normalfall muss nichts verändert werden. ...
-
Page 20: Erstinstallation: Einrichtung Per App
ERSTINSTALLATION: Einrichtung am TV 14. Installation der von webOS TV empfohlenen Apps Wählen Sie die Apps aus die Sie bevorzugt für die Erstinstallation Updaten / Installieren möchten. Zur Auswahl stehen: LG Channels Joyne Prime Video Youtube Navigieren Sie auf die App und drücken Sie die OK-Taste. - Page 21 ERSTINSTALLATION: Einrichtung per App 10. Melden Sie sich mit Ihrem Konto beim Fernseher an Wählen Sie das Benutzerkonto aus mit dem Sie das Gerät verbinden möchten. Klicken Sie im Anschluss auf „Anmelden“. 11. Einschalten des Fernsehers über Wi-Fi Aktivieren oder deaktivieren Sie ob Sie das TV-Gerät über die App einschalten können oder nicht. Dies kann zu einem erhöhten Stromverbrauch führen.
-
Page 22: Smart-Tv Home-Bildschirm
SMART-TV HOME-BILDSCHIRM Der Home-Bildschirm wird jedes Mal angezeigt, wenn das Gerät eingeschaltet wird oder Sie eine App schließen oder die Home-Taste drücken. Die folgenden Einstellungen stehen im Home-Bildschirm zur Verfügung: Zeigt Programminformationen zu den eingestellten Programmen an. Nur Programmführer verfügbar wenn Sender in der Senderliste sind und Informationen gesendet (Zeitschrift-Symbol) werden. -
Page 23: Sendersuchlauf Starten
EINGANGSQUELLEN Live TV Wählen Sie Live TV aus, um Zugriff auf den TV-Bereich zu erhalten. Wählen Sie einen der HDMI Anschlüsse aus, um Zugriff auf die extern HDMI 1 / HDMI 2 / angeschlossenen Geräte zu erhalten. HDMI 2 ist ARC kompatibel zum HDMI3 Anschluss für Soundbars. - Page 24 SENDERSUCHLAUF STARTEN Autom. Einstellung: Verfügbare Kanäle automatisch einstellen und speichern. Manuelle Einstellung: Kanäle manuell einstellen und speichern. Sendermodus: Wählen Sie dem Programmmodus aus Antenne, Kabel und Kabel Satellit aus. Aktualisierung der Programmliste: Aktualisierte Kanäle automatisch einstellen und speichern. ...
- Page 25 SENDERSUCHLAUF STARTEN Kabel Netzwerksuche Haben Sie die Einstellung Startfrequenz vorgenommen navigieren Endfrequenz Sie auf „Weiter“ und Nur digitale suchen Netzwerk-ID drücken Sie die OK-Taste, Verschlüsselte Vodafone um den Suchlauf zu Navigieren Sie auf Programme (übrige Bundesländer) starten.
- Page 26 SENDERSUCHLAUF STARTEN Kabel Netzwerksuche Haben Sie die Einstellung Startfrequenz vorgenommen navigieren Endfrequenz Sie auf „Weiter“ und Nur digitale suchen Netzwerk-ID drücken Sie die OK-Taste, Verschlüsselte um den Suchlauf zu Navigieren Sie auf Andere Anbieter Programme starten.
-
Page 27: Satelliteneinstellungen
SENDERSUCHLAUF STARTEN Satellit: Andere Anbieter Satelliten- einstellungen ändern Haben Sie die Einstellung vorgenommen navigieren Transponder Sie auf „Weiter“ und drücken Sie die OK-Taste, um bearbeiten Verschlüsselte den Suchlauf zu starten. Ist der Suchlauf Im Normalfall müssen Programme abgeschlossen öffnen sich eine Anzeige welcher in den Einstellungen überspringen... -
Page 28: Schnellmenü
SATELLITENEINSTELLUNGEN LNB Strom: Aktivieren oder deaktivieren Sie den LNB Strom je nach Auswahl vom Multischalter oder LNB. In der Standardeinstellung ist die Option eingeschaltet. DiSEqC: Stellen Sie die DiSEqC Einstellung anhand vom Multischalter ein. In der Standardeinstellung ist die Option ausgeschaltet. Unicable: Aktivieren oder deaktivieren Sie den Menüpunkt „Unicable“... -
Page 29: Bild-Einstellungen
ALLE EINSTELLUNGEN Hier können Sie das Bild-Einstellungen verändern, um das Bild Ihren Bedürfnissen Bild anpassen. Für mehr Informationen Sehen Sie den Menüpunkt „Bild- Einstellungen“ in dieser Anleitung. Hier können Sie die Ton-Einstellungen verändern, um den Ton Ihren Bedürfnissen anpassen. Für mehr Informationen Sehen Sie den Menüpunkt „Ton- Einstellungen“... -
Page 30: Erweiterte Bild-Einstellungen
ERWEITERTE BILD-EINSTELLUNGEN Der Menüpunkt erweiterte Einstellungen gibt Ihnen Zugriff auf die folgenden Menüpunkte. Anpassung der Helligkeit und des Kontrasts des Bildschirms und Einstellung entsprechender zusätzlicher Einzelheiten. Panel-Helligkeit Stellen Sie die Helligkeit der Hintergrundbeleuchtung des Fernseh-Panels ein, um den Bildschirm heller oder dunkler zu machen. Höhere Werte erhöhen die Helligkeit. -
Page 31: Ton-Einstellungen
ERWEITERTE BILD-EINSTELLUNGEN Passen Sie die Klarheit Ihren Wünschen an und entfernen Sie Rauschen vom Bildschirm. Die Klarheit kann entsprechend den Inhalt angepasst werden, damit ein klareres Bild zur Verfügung steht. Schärfe anpassen Erhöhen Sie die Kantenschärfe, um ein deutlicheres Bild zu erzielen. Höhere Werte erhöhen die Schärfe des Bildes. -
Page 32: Erweiterte Ton-Einstellungen
TON-EINSTELLUNGEN Drahtlosen Lautsprecher verwenden Genießen Sie den Ton, indem Sie drahtlose Lautsprecher wie ein Bluetooth-Gerät an den Fernseher anschließen. Bluetooth-Gerät: Genießen Sie den Ton mit einem per Bluetooth angeschlossenen drahtlosen Lautsprecher oder Audiogerät. Mobiles Gerät: Schließen Sie Ihr Mobilgerät an die ThinQ-App an und geben Sie damit den Fernsehton wieder. -
Page 33: Allgemeine-Einstellungen
ERWEITERTE TON-EINSTELLUNGEN Wählen Sie das digitale Audioausgabeformat aus. Wenn das Programm das ausgewählte Ausgabeformat nicht unterstützt, wird die Standardausgabe der Quelle verwendet. MPEG DTV-Audioeinstellung Dolby Digital Dolby Digital Plus HE-AAC Automatisch Passen Sie das Audiotiming manuell an, um Bild und Ton zu synchronisieren. Gleichen Sie Bildschirm ... - Page 34 ALLGEMEINE-EINSTELLUNGEN Fernbedienung erlernen Dies beschreibt die Funktion mit Sprache, wenn Sie Tasten auf der Fernbedienung drücken. TV-Ton Modus gemeinsam genießen Diese Funktion ermöglicht, dass die Audioausgabe gleichzeitig über den Fernsehlautsprecher und das Audio-Gerät ausgegeben werden, sodass Menschen mit unterschiedlich stark ausgeprägten Hörschäden zusammen fernsehen können.
- Page 35 ALLGEMEINE-EINSTELLUNGEN Richten Sie mehrere Funktionen ein, um das Spiel noch realistischer zu machen. Funktioniert nur mit HDMI-Eingaben. Spiele-Optimierer Schaltet alle spielebezogenen Einstellungen auf einmal ein/aus. Wenn Sie Instant Spiele-Optimieren einschalten, werden Dynamic Action Sync und HDMI Deep Color automatisch eingeschaltet. * Wenn der Bildschirm nicht auf Spiele- Optimierer gesetzt ist, stehen Ihnen manche Einstellungen möglicherweise nicht zur Verfügung.
- Page 36 ALLGEMEINE-EINSTELLUNGEN Sendermanager Verwalten Sie Sender, die auf Ihrem Fernseher gespeichert sind. Mehr Informationen erhalten Sie unter dem Menüpunkt „Sendermanager“ in dieser Anleitung. Dual Mono Sie können die linken und rechten Audioeinstellungen für Übertragungssignale auswählen. L+L R+R L+R CI-Informationen Zeigen Sie die aktuellen CI-Informationen (Common Interface) an.
- Page 37 ALLGEMEINE-EINSTELLUNGEN Einstellungen entsprechend Ihres kabelgebundenen / kabellosen Netzwerks einrichten. Drahtgebundenen Verbindung (Ethernet) Schließen Sie das LAN Kabel von Ihrem Router an den RJ45-Anschluss des TV- Geräts an, um das Gerät mit dem Internet zu verbinden und Zugriff auf die Smart TV Inhalte zu erhalten.
- Page 38 ALLGEMEINE-EINSTELLUNGEN TV Ein mit Mobilgerät: Schalten Sie den Fernseher mit einem Mobilgerät wie einem Smartphone an. Diese Funktion kann den Energieverbrauch erhöhen. Über Wi-Fi einschalten (Network Standby Mode): Schalten Sie den Fernseher mit Ihrem Mobilgerät per WLAN an. * Sie können die App kontrollieren, die diese Funktion auf Ihrem Mobilgerät unterstützt.
- Page 39 ALLGEMEINE-EINSTELLUNGEN Sicherheit Stellen Sie als Kinderschutz Sperren für bestimmte Sender, Apps, Eingänge usw. ein. Die Funktion aktivieren: Wenn aktiviert ist gibt der Menüpunkt Ihnen Zugriff auf die folgenden Einstellungen. TV-Programmsperren: Beschränken Sie den Zugriff auf Programme entsprechend der Bewertung der Inhalte (nur, wenn vom Sender unterstützt wird).
-
Page 40: Sendermanager
ALLGEMEINE-EINSTELLUNGEN Bildschirm aus Sie können den Bildschirm vorübergehend abschalten, während der Fernseher Energiesparen angeschaltet bleibt. Drücken Sie eine beliebige Taste außer die Lautstärke Taste, um das Bild wieder zu aktivieren. SENDERMANAGER 1. Drücken Sie die Konfigurations-Taste, um das „Schnellmenü“ zu öffnen. 2. -
Page 41: Support
SENDERMANAGER Favoriten bewegen (rot) 1. Navigieren Sie auf einen Sender in der Favoriten-Liste und drücken Sie die OK-Taste. 2. Wählen Sie jetzt „Bewegen“ aus und schieben Sie den Sender in der Liste nach oben oder nach unten. 3. Bestätigen Sie die Eingabe mit der OK-Taste. 4. -
Page 42: Programm-Guide
SUPPORT Datenschutz und Lesen Sie die Allgemeinen Nutzungsbedingungen und die gesetzlichen Allgemeine Informationen durch. PROGRAMM-GUIDE Drücken Sie die Program-Guide-Taste, um den elektronischen Programmführer zu öffnen oder zu schließen. Es werden Ihnen Sender und Programminformationen angezeigt (wenn vom Sender ausgestrahlt werden). Die folgenden Menüpunkte stehen zur Verfügung. - Page 43 PVR-FUNKTION 1. Drücken Sie die Programm-Guide-Taste, um den Programmführer zu öffnen. 2. Wählen Sie eine Sendung aus die aufgenommen werden soll und drücken Sie die OK-Taste. Hinweis: Eine bereits gestartete Sendung kann nur per Sofortaufnahme aufgenommen werden. 3. Nun öffnet sich eine neue Menü-Einblendung. Hier wird eine kurze Beschreibung (falls verfügbar) angezeigt.
- Page 44 PVR-FUNKTION 15 Sekunden zurück: 15 Sekunden zurückspulen ist nur möglich wenn der Wiedergabefortschritt das zulässt. Zurückspulen: Spulen Sie zu dem gewünschten Wiedergabepunkt. Pause / Wiedergabe: Pausieren oder setzen Sie die Wiedergabe fort. Vorspulen: Spulen Sie zu dem gewünschten Wiedergabepunkt. TimeShift (Live ...
-
Page 45: Usb-Medienwiedergabe
USB-MEDIENWIEDERGABE 1. Stecken Sie ein USB-Stick oder eine Festplatte (Max. 1TB) in eine der USB-Buchsen ein. 2. Eine Einblendung erscheint auf dem Display, ob zum USB-Speicher gewechselt werden soll. Mediendaten: Das Gerät wechselt zum „Medien Player“. Zum manuellen wechseln, drücken Sie die Home-Taste und wählen Sie in der „App-Liste“... - Page 46 DVD-MODUS OK-Taste: DVD Menüpunkt bestätigen. Wiedergabe-/Pause-Taste: DVD-Wiedergabe pausieren oder fortsetzen. FFD-Taste: Schnelles vorspulen. DVD-Navigations-Taste: Nach rechts navigieren. Menü-Taste: Öffnet das DVD-root-Menü. Skip-Taste: Nächster Titel. DVD-Navigations-Taste: Nach unten navigieren. Stopp-Taste: Stoppt die DVD-Wiedergabe. Nummern-Tasten: Für die Kapitel-Auswahl. Setup-Taste: Öffnet oder schließt das DVD-Einstellungsmenü. GoTo-Taste: Wählen Sie mithilfe der Nummern-Tasten das Kapitel aus.
-
Page 47: Smartphone Mit Dem Tv Koppeln
SMARTPHONE MIT DEM TV KOPPELN ThinQ App Herunterladen 1. Drücken Sie die INPUT-TASTE Taste. 2. Wählen Sie „Startseiten-Hub“ aus und drücken Sie die OK-Taste. 3. Wählen Sie jetzt „Mobilgerät anschließen“ aus und drücken Sie die OK-Taste. 4. Wählen Sie jetzt „Wie Sie Inhalte auf Mobilgeräte auf Ihrem ThinQ nutzen können“ aus und drücken Sie die OK-Taste. -
Page 48: Einfache Problembehebung
EINFACHE PROBLEMBEHEBUNG Wenn der Bildschirm ausfällt, oder die Leistung stark nachlässt, überprüfen Sie das TV Gerät unter der Berücksichtigung folgender Anweisungen: Überprüfen Sie außerdem angeschlossene Geräte, um die Fehlerquelle zu finden. Wenn der Bildschirm trotzdem nicht wie erwartet funktioniert, kontaktieren Sie den Kundensupport. -
Page 49: Technische Informationen: Lddx22Ibt-B / Lddx24Ibt-B
TECHNISCHE INFORMATIONEN: LDDX22IBT-B / LDDX24IBT-B Gerätetyp LDDX22IBT-B LDDX24IBT-B Hersteller Reflexion Reflexion Energieeffizienzklasse (Standard SD) Leistungsaufnahme „Ein“ (Standard SD) Leistungsaufnahme „Aus“ / Standby <0,3W / <0,5W <0,3W / <0,5W Leistungsaufnahme „vernetzt Standby“ <0,5W <0,5W Art des elektrischen Displays ELED ELED Seitenverhältnis... -
Page 50: Technische Informationen: Lddx27Ibt-B / Lddx32Ibt-B
TECHNISCHE INFORMATIONEN: LDDX27IBT-B / LDDX32IBT-B Gerätetyp LDDX27IBT-B LDDX32IBT-B Hersteller Reflexion Reflexion Energieeffizienzklasse (Standard SD) Leistungsaufnahme „Ein“ (Standard SD) Leistungsaufnahme „Aus“ / Standby <0,3W / <0,5W <0,3W / <0,5W Leistungsaufnahme „vernetzt Standby“ <0,5W <0,5W Art des elektrischen Displays ELED ELED Seitenverhältnis... -
Page 51: Vereinfachte Eu- Konformitätserklärung
VEREINFACHTE EU- KONFORMITÄTSERKLÄRUNG Hiermit erklärt UltraMedia GmbH & Co. Handels KG, dass der Funkanlagentyp LDDX22IBT-B, LDDX24IBT-B , LDDX27IBT-B und LDDX32IBT-B der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitätserklärung ist unter der folgenden Internetadresse verfügbar. LDDX22IBT-B: https://www.ultramedia.de/produktansicht/LDDX22IBT-B.html LDDX24IBT-B: https://www.ultramedia.de/produktansicht/LDDX24IBT-B.html LDDX27IBT-B: https://www.ultramedia.de/produktansicht/LDDX27IBT-B.html... -
Page 52: Energie-Label
ENERGIE-LABEL LDDX22IBT-B LDDX24IBT-B LDDX27IBT-B LDDX32IBT-B... -
Page 53: Gewährleistung
GEWÄHRLEISTUNG... - Page 54 User manual WEB OS TV 22 Zoll (55cm) / 24 Zoll (60cm) / 27 Zoll (69cm) / 32 Zoll (80cm) Model No.: LDDX22IBT-B, LDDX24IBT-B, LDDX27IBT-B, LDDX32IBT-B webOS-TV mit DVD-Player / DVB-S2 / DVB-T2HD / DVB-C / CI+Slot / Bluetooth Deutsche Bedienungsanleitung: Seite 1...
-
Page 55: Important Safety Instructions
SAFETY INSTRUCTIONS The operating and maintenance instructions (service) in this manual must be followed. Use of the appliance other than as described in this manual may result in damage to health, a defect in the appliance and invalidation of the warranty. The unit is classified as a Class 1 LASER PRODUCT. - Page 56 SAFETY INSTRUCTIONS Follow the instructions below: Do not use this television near water. Use only a slightly damp cloth for cleaning. Do not cover any of the ventilation openings. Set up the unit in accordance with the user manual. ...
-
Page 57: Headphone Warning
SAFETY INSTRUCTIONS 19. Never open the appliance. Repairs that are not carried out by qualified personnel can be a possible cause of fire. 20. Liquids spilled into the appliance may be a cause of serious damage. Switch the appliance OFF and disconnect it from the mains. -
Page 58: Unpacking And Setting Up
UNPACKING AND SETTING UP 1. Carefully remove the appliance and accessories from the carton and remove all packing material from the device. Check that the accessories are complete. 2. Connect the power supply unit or car adapter included in the scope of delivery to the DC IN 12/24V input of the unit. -
Page 59: Device Care
REMOTE CONTROL REPLACE BATTERY DVD Remote control The battery compartment is located on the underside of the remote control and is opened via the back of the remote control. 1. Press the small tab to the right and pull the battery slide out of the remote control. -
Page 60: Operating Buttons
MOUNTING TV STAND (foot is optionally available) Picture 2 D: TV stand Back side Front side E: Screws Note: Do not overtighten the screws. You could damage the screws or the thread. Picture 1: 1. Place the TV set (A) on a flat and lightly padded surface with the display facing downwards. 2. -
Page 61: Tv Remote Control
OPERATING BUTTONS VOL+: Louder VOL+ / VOl- VOL-: Quieter Power: On / Off (Standby) / POWER CONNECTIONS POWER INPUT Input socket for the power supply unit and the car cable. (DC12 V / 24V) RJ45 LAN connection for a network cable. 2x USB connection for USB sticks and hard disks (max. - Page 62 TV REMONTE CONTROL Power button: Switch the unit on or off. TV/Radio key: Switch between the TV and radio programmes. Search button: Search for specific content. Subtitle button: Select the subtitle. Configuration key: Opens or closes the configuration menu. Input key: Open input source menu. Number keys: For programme selection.
- Page 63 TV REMOTE CONTROL Playback button: Start USB playback. Home button: Open the WEB OS user interface. Pause button: Pause USB playback. Back button: Return to the last menu item. Exit key: Exit / close menu. Navigation keys: up / down / left / right OK key: Confirm.
-
Page 64: Dvd Remote Control
DVD REMOTE CONTROL Power button: Switches the DVD mode "On" or "Off". Eject button: Eject or insert disc. Setup button: Opens or closes the DVD settings menu. Play/Pause button: Pause or resume DVD playback. Skip button: Previous title. DVD navigation button: Navigate upwards. Stop button: Stops DVD playback. -
Page 65: Common Interface / Ci - Slot
COMMON INTERFACE / CI - SLOT This TV is equipped with a CI+ slot and supports the following digital standards: DVB-T/T2HD, DVB-S/S2 and DVB-C Common Interface / Slot The CI slot (CI+) is designed to accept conditional access modules (CAM) and smart cards to access pay TV and other services. - Page 66 BASIC OPERATION Navigation keys: up / down / left / right OK key: Confirm Configuration key: Opens or closes the configuration menu. Back key: Closes the menu or returns to the previous menu item. Exit key: Exit / close menu. Home button: Open the WEB OS user interface.
-
Page 67: First Installation
FIRST INSTALLATION Once you have connected the device and connected it to all devices, follow the next steps to carry out the initial installation of the device. Please note that a voice assistant for people with visual impairments is switched on in the first steps of the initial installation. However, this can be switched off during the initial installation. - Page 68 FIRST INSTALLATION: Set up on the TV Note: If the general terms and conditions are not confirmed, the Internet content cannot be used. 9. User environment analysis Now select how you want to use the TV set. "Select" is highlighted. Press the OK button to proceed to the selection.
- Page 69 FIRST INSTALLATION: Set up on the TV 1. The following setting options are available in the cable (DVB-C) menu item. Vodafone (other federal states): Network search / Complete search Vodafone (NRW, Hessen, BW): Quick search / Complete search ...
- Page 70 FIRST INSTALLATION: Set up on the TV 5. Once the search is complete, a display will open showing which programme mode has been set. Satellite / Other 6. Press the OK button to confirm. The number of channels found is now Providers displayed.
- Page 71 FIRST INSTALLATION: Setup via app QR scanning: Scan the QR code on the TV display with your smartphone. Now wait until the TV webOS name is displayed in the app and then click on "Add". A sequence of numbers is now displayed on the TV screen.
-
Page 72: Input Sources
SMART-TV HOME SCREEN Programme guide Displays programme information on the set channels. Only available if (magazine symbol) channels are in the channel list and information is being sent. Search (Search-Symbol) Search for smart content and content from installed apps. Settings Open the device settings. - Page 73 INPUT SOURCES You have several options for the connected USB device: Display media files: Displays content that is on the USB stick. Show recordings: Displays the recorded programmes. Eject: Use this option to remove a USB device from the USB slot. Format: Format the connected USB device to prepare it for recording.
- Page 74 START CHANNEL SEARCH Terrestrial Once you have made the setting, navigate to "Next" and press the OK button to start the search. Once the search is complete, a display will open showing which Digital search only programme mode has been set. Press the OK button to confirm. The number of channels found is now displayed.
-
Page 75: Satellite Settings
START CHANNEL SEARCH Network Search Once you have made the Start Frequency setting, navigate to "Next" End Frequency and press the OK button Digital Only Search Network ID to start the search. Once Skip Scramble Other Operators the search is complete, a Navigate to "Next"... -
Page 76: Quick Menu
SATELLITE SETTINGS 2. Navigate to "General" and press the ► button. Now select "Programmes" and press the OK button. 3. Now select the "Programme Tuning & Settings” menu item and press the OK button. 4. You are now in the "Programme Tuning" menu. Select "Satellite settings" and press the OK button. 5. -
Page 77: All Settings
QUICK MENU Picture Mode Panel Brightness Select the "Picture mode". Set the "Panel brightness". Audio Out Sound Mode Set the type of "Audio output". Select the "Sound mode". Example: TV loudspeaker. Screen Off Sleep Timer Switch off the screen for audio content to save Set the time for the "Snooze function"... -
Page 78: Advanced Picture Settings
PICTURE SETTING Just Scan Display the original screen without trimming the pages. If the line appears at the edge, please switch off the function. Aspect Ratio Automatic On Off You can adjust the TV screen in as much detail as you like. For more information, see the "Advanced settings"... -
Page 79: Sound Setting
ADVANCED PICTURE SETTINGS White Balance Adjust the color temperature and color balance to display the white according to your preferences. To use this function, set "Less blue light" to "Off" in the menu. Colour Color temperature: Adjust the color temperature from warm to cold. ... -
Page 80: Advanced Sound Settings
SOUND SETTING Use Wireless Speaker Enjoy the sound by connecting wireless speakers such as a Bluetooth device to the TV. Bluetooth Device: Enjoy the sound with a Bluetooth connected wireless speaker or audio device. Mobile Device: Connect your mobile device to the ThinQ app and use it to play the TV sound. -
Page 81: General Settings
ADVANCED SOUND SETTINGS Select the digital audio output format. If the program does not support the selected output format, the standard output of the source is used. MPEG Dolby Digital DTV Audio Setting Dolby Digital Plus HE-AAC ... - Page 82 GENERAL SETTINGS Hard if Hearing Displays subtitles for viewers with impaired hearing so that they can use the TV. It only works if the broadcast program supports subtitles. Subtitles Set advanced subtitle options. It only works if the broadcast program supports subtitles.
- Page 83 GENERAL SETTINGS Game Dashboard You can switch the game dashboard on and off to change the settings and check the status in real time while you are playing. Switch the function on and press the Game Optimiser configuration button on the remote control to use the function. Menu Color The menu color of the game optimizer and the game dashboard can be changed.
- Page 84 GENERAL SETTINGS HbbTV The service provides additional information and relevant content about the current programme. Auto Start: View more information about the current programme and enjoy similar content. Do Not Track: The HbbTV applications or the HbbTV service deactivates the tracking of an individual user.
- Page 85 GENERAL SETTINGS HDMI Settings Changes to the settings of external input devices connected via HDMI. The Magic/Simple remote control can also be used to operate external devices. 4:4:4 Pass Through: When HDMI PC signals are present, it is possible that picture quality functions such as "Noise Reduction"...
- Page 86 GENERAL SETTINGS Auto Power Off after 4 hours: Set the TV to turn off automatically if there is no user input for 4 hours after the TV automatically turns off. Safety Set locks for certain channels, apps, inputs, etc. to protect children. ...
- Page 87 PROGRAMME MANAGER 1. Press the configuration button to open the "Quick menu". 2. Navigate to the gear symbol and press the OK button. 3. Now select the "General" menu item and press the ► button to switch to the menu. 4.
- Page 88 PROGRAMME MANAGER If you have selected the "Lock / Unlock" menu item, a password prompt appears. Lock / Unlock (Edit Enter your password. You can lock or unlock individual or all channels in this satellite channels) menu. This menu item only applies to the satellite channel list. Skip / Restore (Edit Select the "Skip / Restore"...
-
Page 89: Pvr Function
PVR FUNCTION To start a recording, a hard drive with a maximum capacity of 1 TB must be connected to the device via USB. Please pay attention to the correct formatting. 1TB hard drives must be formatted NTFS. USB sticks cannot be used for recording due to their lower speed. - Page 90 PVR FUNCTION Note: You cannot switch channels in the Live TV channel list during a Recording recording. If you have pressed the Channel button during recording, the device Programming switches to the "LG Channel" list. Press the Input button and select "Live TV"...
-
Page 91: Usb Media Playback
USB MEDIA PLAYBACK 1. Insert a USB stick or a hard drive (max. 1TB) into one of the USB sockets. 2. A message appears on the display asking whether you want to switch to the USB memory device. Media data: The device switches to the "Media Player". To switch manually, press the Home button and select "Media Player"... - Page 92 DVD-MODE Play/pause button: Pause or resume DVD playback. FFD button: Fast forward. DVD navigation button: Navigate to the right. Menu button: Opens the DVD root menu. Skip button: Next title. DVD navigation button: Navigate downwards. Stop button: Stops DVD playback. Number buttons: For chapter selection.
- Page 93 PAIRING THE SMARTPHONE WITH THE TV Download ThinQ App 1. Press the INPUT button. 2. Select "Home hub" and press the OK button. 3. Now select "Connect mobile device" and press the OK button. 4. Now select "How to use content on mobile devices on your ThinQ" and press the OK button 5.
-
Page 94: Simple Troubleshooting
SIMPLE TROUBLESHOOTING If the screen fails or there is a sharp drop in performance, check the TV using the following instructions: Also check connected devices to find the source of the fault. If the screen still does not work as expected, contact customer support. - Page 95 TECHNICAL INFORMATION: LDDX22IBT-B / LDDX24IBT-B Device type LDDX22IBT-B LDDX24IBT-B Manufacturer Reflexion Reflexion Energy efficiency class (standard SD) Power consumption "On" (standard SD) Power consumption "Off" / Standby <0,3W / <0,5W <0,3W / <0,5W Power consumption "networked standby“ <0,5W <0,5W Type of electric display...
- Page 96 TECHNICAL INFORMATION: LDDX27IBT-B / LDDX32IBT-B Device type LDDX27IBT-B LDDX32IBT-B Manufacturer Reflexion Reflexion Energy efficiency class (standard SD) Power consumption "On" (standard SD) Power consumption "Off" / Standby <0,3W / <0,5W <0,3W / <0,5W Power consumption "networked standby“ <0,5W <0,5W Type of electric display...
-
Page 97: Simplified Eu Declaration Of Conformity
SIMPLIFIED EU DECLARATION OF CONFORMITY Herewith UltraMedia GmbH & Co. Handels KG that the radio equipment type LDDX22IBT-B, LDDX24IBT-B, LDDX27IBT-B and LDDX32IBT-B complies with Directive 2014/53/EU. The full text of the EU Declaration of Conformity is available at the following internet address. - Page 98 ENERGY LABEL LDDX22IBT-B LDDX24IBT-B LDDX27IBT-B LDDX32IBT-B...
-
Page 99: Warranty
WARRANTY...
