Quality Heating PRF-78 Manual

Hide thumbs Also See for PRF-78:
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

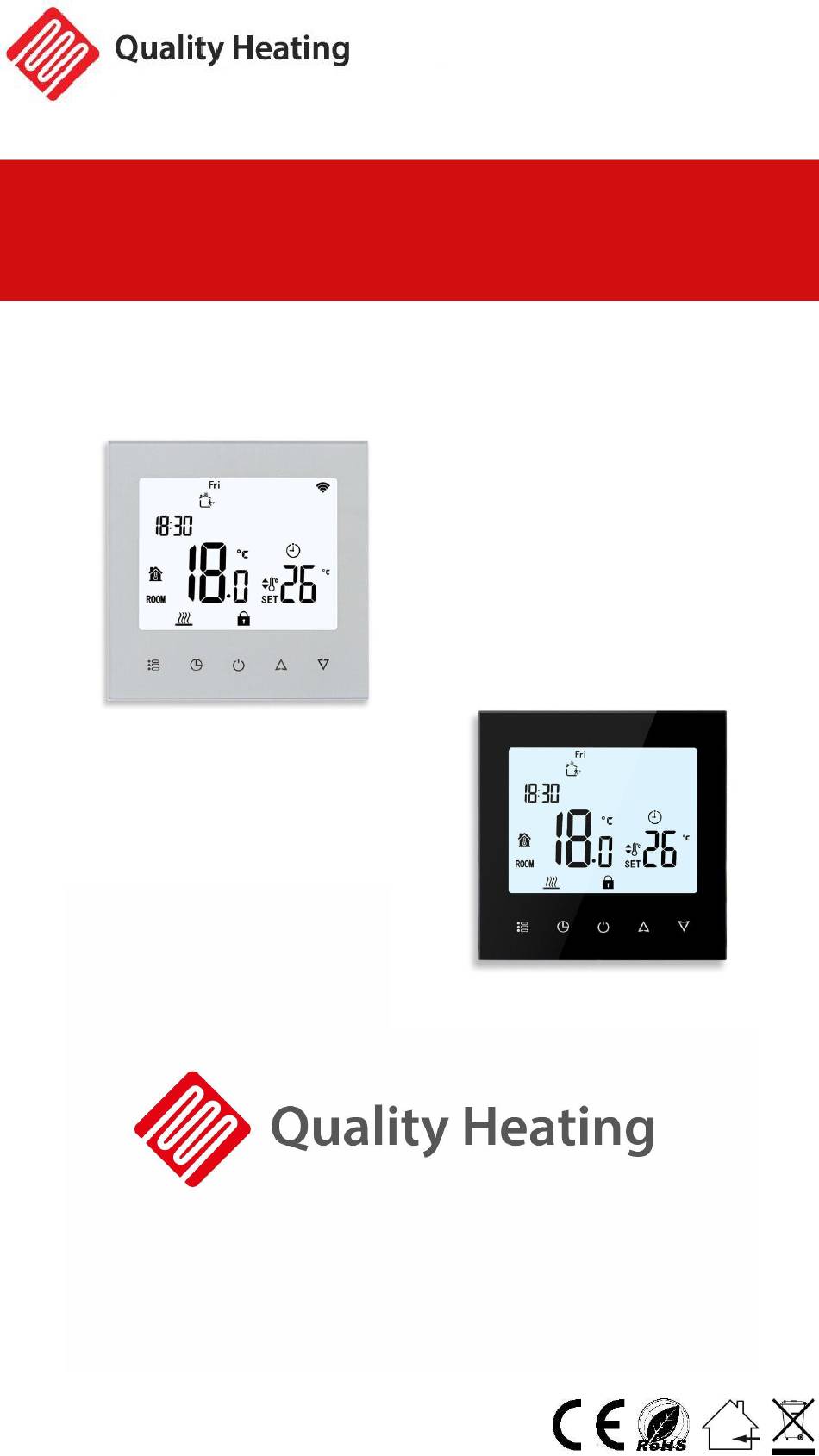

Quality Heating PRF-78 thermostaat

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the PRF-78 and is the answer not in the manual?

Questions and answers

Related Manuals for Quality Heating PRF-78

Summary of Contents for Quality Heating PRF-78

  • Page 1 Quality Heating PRF-78 thermostaat...
  • Page 2 Inhoud • Veiligheidswaarschuwingen • Technische specificaties • Handleiding & instructies • Specificaties • Belangrijke veiligheidsinformatie • Installatievoorschriften • Garantie • Montage • Bediening • Onderhoud & service • Technische data & beschikbare modellen • ondersteuning...
  • Page 3 Veiligheidswaarschuwingen...
  • Page 4 Let op, waarschuwingen! • Controleer welke serie u heeft gekocht en installeer volgens de tips in het installatiegedeelte! Let op, mocht u deze niet opvolgen vervalt de garantie op uw product. • Verwijder voor gebruik de beschermfolie (aan de voorzijde) indien aanwezig.
  • Page 5 • Het product moet zo worden geïnstalleerd dat schakelaars en bedieningselementen niet kunnen worden aangeraakt door personen in een badkuip, douche of zwembad. Gebruik het apparaat niet als het stopcontact, de kabel of de stekker overbelast is. Quality Heating Phoenixstraat 35-37 1812PP Alkmaar NL...
  • Page 6 Extra benodigdheden materialen en gereedschap voor installatie: - Stroomvoorziening - Installatiedraad - Spanningszoeker of multimeter (voor veilig werken) - Striptang en schroevendraaier - Boormachine - Waterpas - Smartphone met de app Quality Heating of Tuya Smart - Een 2.4 GHz Wifi netwerk (geen 5GHz)
  • Page 7 Installatiehandleiding & instructies Gefeliciteerd met de aanschaf van uw Quality Heating PRF-79 touch WIFI thermostaat! De Quality Heating PRF-79 touch WIFI thermostaat heeft een prachtig ontwerp met soft touch-toetsen. Deze thermostaat heeft een opvallend mooi uiterlijk en is één van de meest geavanceerde in zijn soort.
  • Page 8 Belangrijke veilgiheidsinformatie • Lees alle informatie in deze handleiding nauwkeurig door. • Alle bedrading dient te worden uitgevoerd naar lokale en nationale bouwnormen en verordeningen. • Gebruik de thermostaat enkel zoals beschreven in de handleiding. Installatievoorschriften ✓ Het niet opvolgen van de waarschuwingen en instructies kan elektrische schokken, brand en/of ernstig letsel tot gevolg hebben.

  • Page 9: Garantie

    Garantie Alleen bij juiste montage volgens deze voorschriften kunnen wij u de volledige garantie geven. De PRF-79 thermostaat is een onderhoudsvrij thermostaat met een garantie van 2 jaar op de elektrotechnische werking van de elementen.

  • Page 10: Montage

    Montage 1. Schakel altijd de stroom uit voor dat u begint met de montage van de thermostaat. 2. Sluit de stroomdraden aan op de thermostaat. Houdt er rekening mee dat de klemmen in de thermostaat niet al te strak aangedraaid worden. H > Elektrische verwarming,(met sensor) WG >...
  • Page 11 4. Bevestig het Lcd-scherm aan de achterplaat. Door het scherm tegen de achterplaat aan te zetten en deze naar beneden te duwen maakt u deze vast. WAARSCHUWING: Zorg ervoor dat de professionele elektricien dit product installeert volgens de installatietekening en instructies. RISICO VAN ELEKTRISCHE SCHOK: Koppel de voeding los voordat u een elektrische aansluiting maakt.
  • Page 12 Bediening • Display en Knoppen Functie van de knoppen 1. Met de modus-knop is het mogelijk om te wisselen tussen de handmatige en programmeerbare modus. 2. Met de klok-knop is het mogelijk om de dag en tijd te veranderen. 3. Met de aan/uit-knop kunt u de thermostaat aan en uit zetten. 4.
  • Page 13 Gebruik Klok en temperatuur instellingen Druk op de aan/uit-knop om de display op te lichten. Druk vervolgens op de klok-knop om de dag en tijd in te stellen. Klokinstelling – minuten Klokinstelling – uren Weekdag instelling Geavanceerde instellingen Om bij de geavanceerde instellingen te komen moet de thermostaat uit staan.
  • Page 14 1Adj Temperatuurkalibratie Druk op de knoppen + of – knop om de kalibratietemperatuur in te stellen. De thermostaat heeft een bereik van - 9 °C tot 9 °C. U kunt op de Modusknop drukken om naar de volgende stap te gaan. 2Sen Sensor Type Druk op de + of –...
  • Page 15 Open raam detectie Als de Open raam-modus is ingeschakeld in de parameterinstelling, stopt het systeem automatisch met verwarmen wanneer het een plotselinge daling van de kamertemperatuur detecteert (standaard 2 °C in 5 minuten). Dit wordt normaal gesproken veroorzaakt wanneer een raam of deur wordt geopend zonder de verwarming uit te schakelen.
  • Page 16 Onderhoud & service Onderhoud: De PRF-78 thermostaten zijn onderhoudsvrij. Schoonmaken: Zorg ervoor dat de thermostaat schoon en stofvrij is voordat u deze monteert - Gebruik een droge doek om de thermostaat schoon te maken. - Dompel de thermostaat nooit onder in water en zorg ervoor dat er geen vocht in de behuizing kan komen.
  • Page 17 Technische data Verwarmingselement Temperatuurbereik: 5°C tot 45°C Vorstbeveiliging: Voeding: 230 V Certificaten: CE, ROHS, RED Productvariaties Serie Materiaal Montage Lengte Breedte Diepte Gewicht PRF-79 Plastic Inbouw 8,5 cm 8,5 cm 1,5 cm 0,6 kg Touch wand Ondersteuning Neem voor ondersteuning contact op met uw installateur of verkooppunt Dit product is CE gecertificeerd.
  • Page 18 Quality Heating PRF-78 thermostat...

  • Page 19: Table Of Contents

    Table of Contents •Safety warnings •Technical specifications •Manual & instructions •Specifications •Important safety information •Installation guidelines •Warranty •Installation •Operation •Maintenance & service •Technical data & available models •Support...

  • Page 20: Safety Warnings

    Safety warnings Symbol Meaning Warning! This symbol indicates a hazard with a moderate risk level that, if not avoided, may result in serious injury or death. Warning for Electrical Voltage! This symbol indicates a hazard related to electrical voltage that, if not avoided, may result in serious injury or death due to electric shock.
  • Page 21 Attention, Warnings! • • Check which series you have purchased and install it according to the instructions in the installation section. Please note: failure to follow these instructions will void the product warranty. • Remove the protective film (on the front) before use, if present.
  • Page 22 • The product must be installed so that the switches and controllers cannot be reached by people in a bathtub, shower, or swimming pool. • Do not use the device if the socket, the cable, or the plug is overloaded. Quality Heating Phoenixstraat 35-37 1812PP Alkmaar NL...

  • Page 23: Technical Specifications

    - Installation wire - Voltage tester or multimeter (for safe operation) - Wire stripper and screwdriver - Drill - Spirit level - Smartphone with the Quality Heating app or Tuya Smart app - A 2.4 GHz WiFi network (no 5GHz)

  • Page 24: Manual & Instructions

    Manual & Instructions Congratulations on the purchase of your Quality Heating PRF-79 Touch WIFI Thermostat! The Quality Heating PRF-79 Touch WIFI thermostat features a beautiful design with soft- touch buttons. This thermostat has a striking appearance and is one of the most advanced of its kind.

  • Page 25: Important Safety Information

    Important Safety Information • Read all information in this manual carefully. • All wiring must be carried out in accordance with local and national building codes and regulations. • Use the thermostat only as described in the manual. Installation Instructions ✓...

  • Page 26: Warranty

    Warranty Only with correct installation according to these instructions can we offer you the full warranty. The PRF-79 thermostat is a maintenance-free thermostat with a warranty of 2 years on the electrotechnical functioning of the components.

  • Page 27: Installation

    Installation Always switch off the power before you start installing the thermostat. 2. Connect the power wires to the thermostat. Please make sure that the terminals inside the thermostat are not overtightened. H > Electric heating (with sensor) WG > water and gas boiler. 3.
  • Page 28 Attach the LCD screen to the backplate. By placing the screen against the backplate and pushing it downward, you secure it in place. WARNING: Ensure that a qualified electrician installs this product according to the installation diagram and instructions. RISK OF ELECTRIC SHOCK: Disconnect the power supply before making any electrical connections.

  • Page 29: Operation

    Operation Display and Buttons Function of the buttons With the mode button, you can switch between manual mode and programmable mode. With the clock button, you can change the day and time. With the on/off button, you can turn the thermostat on and off.
  • Page 30 Clock and temperature setting Press the on/off button to activate the display. Then press the clock button to set the day and time. Clock setting – minutes Clock setting – hours Weekday setting Advanced settings To access the advanced settings, the thermostat must be turned off.
  • Page 31 1Adj Temperature Calibration Press the + or – button to adjust the calibration temperature. The thermostat has a range from – 9°C to 9°C. Press the Mode button to move to the next setting. 2Sen Sensor Type Press the + or – button to change the sensor setting.
  • Page 32 Open Window Detection If the open window mode is enabled in the parameter settings, the system will automatically stop heating when it detects a sudden drop in room temperature (default: 2°C within 5 minutes). This typically happens when a window or door is opened without switching off the heating.

  • Page 33: Maintenance And Service

    Maintenance & Service Maintenance: The PRF-79 thermostats are maintenance-free. Cleaning: Make sure the thermostat is clean and dust-free before use. • Use a dry cloth with a mild detergent to clean the thermostat. • Never submerge the thermostat in water and ensure no moisture enters the housing.

  • Page 34: Technical Data

    Technical data Heating Element Temperature range: 5°C to 45°C Frost protection: Power supply: 230 V Certifications: CE, ROHS, RED Product Variants Model Material Mounting Length Width Depth Weight PRF-79 Plastic Wall- 8.5 cm 8.5 cm 1,5 cm 0.6 kg touch mounted Support For support, please contact your installer or point of...
  • Page 35 Quality Heating PRF-78 Thermostat...
  • Page 36 Inhalt • Sicherheitshinweise • Technische Spezifikationen • Anleitung & Hinweise • Spezifikationen • Wichtige Sicherheitsinformationen • Installationsvorschriften • Garantie • Montage • Bedienung • Quality Heating App • Wartung & Service • Technische Daten • Unterstützung...

  • Page 37: Sicherheitshinweise

    Sicherheitshinweise Symbol Bedeutung Warnung! Dieses Symbol weist auf eine Gefahr mit mittlerem Risikoniveau hin, die bei Nichtvermeidung zu schweren Verletzungen oder zum Tod führen kann. Warnung vor elektrischer Spannung! Dieses Symbol weist auf eine Gefahr mit mittlerem Risikoniveau hin, die bei Nichtvermeidung zu schweren Verletzungen oder zum Tod durch elektrischen Schlag führen kann.
  • Page 38 Achtung, Warnhinweise! • Überprüfen Sie, welche Serie Sie gekauft haben, und installieren Sie das Gerät gemäß den Tipps im Installationsabschnitt! Achtung: Wenn Sie diese nicht befolgen, erlischt die Garantie auf Ihr Produkt. • Entfernen Sie vor der Verwendung die Schutzfolie (an der Vorderseite), falls vorhanden.
  • Page 39 • Das Produkt muss so installiert werden, dass Schalter oder Controller nicht von Personen in einer Badewanne, Dusche oder einem Schwimmbad erreicht werden können. • Verwende das Gerät nicht, wenn die Steckdose, das Kabel oder die Steckdose überlastet ist. Quality Heating, Phoenixstraat 35–37, 1812 PP Alkmaar, Niederlande...

  • Page 40: Technische Spezifikationen

    Zusätzlich benötigte Materialien und Werkzeuge für die Installation: - Stromversorgung - Installationskabel - Spannungsprüfer oder Multimeter (für sicheres Arbeiten) - Abisolierzange und Schraubendreher - Bohrmaschine - Wasserwaage - Smartphone mit der App „Quality Heating“ oder „Tuya Smart“ - Ein 2,4 GHz WLAN-Netzwerk (kein 5 GHz)

  • Page 41: Anleitung & Hinweise

    Anleitung & Hinweise Installationsanleitung & Hinweise Herzlichen Glückwunsch zum Kauf Ihres Quality Heating PRF-79 Touch-WIFI-Thermostats! Der Quality Heating PRF-79 Touch-WIFI- Thermostat besticht durch sein elegantes Design mit Soft-Touch-Tasten. Dieser Thermostat ist nicht nur optisch ansprechend, sondern auch eines der fortschrittlichsten Modelle seiner Klasse.

  • Page 42: Wichtige Sicherheitsinformationen

    Wichtige Sicherheitsinformationen • Lesen Sie alle Informationen in dieser Anleitung sorgfältig durch. • Alle Verkabelung muss gemäß lokalen und nationalen Bauvorschriften und Verordnungen ausgeführt werden. • Verwenden Sie den Thermostat nur wie in der Anleitung beschrieben. • Schließen Sie pro Stromkreis nicht mehr als 3600 Watt Leistung an.

  • Page 43: Garantie

    Garantie Nur bei korrekter Montage gemäß diesen Vorschriften können wir Ihnen die vollständige Garantie gewähren. Der PRF-79 Thermostat ist ein wartungsfreier Thermostat mit einer Garantie von 2 Jahren auf die elektrotechnische Funktion der Komponenten.

  • Page 44: Montage

    Montage Schalten Sie immer den Strom ab, bevor Sie mit der Montage des Thermostats beginnen. Schließen Sie die Stromkabel an den Thermostat an. Achten Sie darauf, dass die Klemmen im Thermostat nicht zu fest angezogen werden. H > Elektrische Heizung (mit Sensor) WG > Wasser- und Gaskessel.
  • Page 45 4. Befestigen Sie das LCD-Display an der Rückplatte. Platzieren Sie den Bildschirm auf der Rückseite und drücken Sie den Bildschirm, um darauf zu klicken. Hinweis: Bitte beachten Sie, dass ein Elektriker das Produkt gemäß dem Installationsschema und der Anleitung installiert hat. Gefahr bei elektrischen Schocks: Der Strom aus dem Strombehälter wird beschädigt, bevor ein elektrischer Anschluss erfolgt.

  • Page 46: Bedienung

    Bedienung Display und Tasten Funktion der Tasten 1.Mit der Modus-Taste kannst du zwischen dem manuellen und dem programmierbaren Modus wechseln. 2.Mit der Uhr-Taste kannst du den Tag und die Uhrzeit einstellen. 3.Mit der Ein-/Aus-Taste kannst du das Thermostat ein- und ausschalten. 4.Mit der ‘+’-Taste kannst du die Temperatur und Parameter erhöhen.
  • Page 47 Gebrauch Uhrzeit- und Temperatureinstellungen Drücke die Ein-/Aus-Taste, um das Display zu aktivieren. Drücke anschließend die Uhr-Taste, um Tag und Uhrzeit einzustellen. 1. Uhrzeiteinstellung – Minuten 2. Uhrzeiteinstellung – Stunden 3. Wochentag-Einstellung Erweiterte Einstellungen Um in das erweiterte Einstellungsmenü zu gelangen, muss das Thermostat ausgeschaltet sein.
  • Page 48 1Adj Temperaturkalibrierung Drücken Sie die Tasten + oder –, um die Kalibriertemperatur einzustellen. Der Thermostat hat einen Bereich von -9 °C bis 9 °C. Mit der Modustaste gelangen Sie zur nächsten Einstellung. 2Sen Sensortyp Drücken Sie die + oder – Taste, um den Sensortyp zu ändern.
  • Page 49 Fenster-offen-Erkennung Wenn der Modus „Fenster offen“ in den Parameter- Einstellungen aktiviert ist, stoppt das System automatisch die Heizung, sobald ein plötzlicher Temperaturabfall erkannt wird (Standard: 2 °C innerhalb von 5 Minuten). Dies wird in der Regel durch das Öffnen eines Fensters oder einer Tür verursacht, ohne dass die Heizung ausgeschaltet wurde.

  • Page 50: Wartung & Service

    Wartung & Service Wartung: Die PRF-79-Thermostate sind wartungsfrei. Reinigung: Stellen Sie sicher, dass der Thermostat sauber und staubfrei ist, bevor Sie ihn verwenden. • Verwenden Sie zum Reinigen des Thermostats ein trockenes Tuch. • Tauchen Sie den Thermostat niemals in Wasser und achten Sie darauf, dass keine Feuchtigkeit in das Gehäuse eindringen kann.

  • Page 51: Technische Daten

    Technische Daten & verfügbare Modelle Heizelement Temperaturbereich: 5 °C bis 45 °C Frostschutz: Spannung: 230 V Zertifizierungen: CE, ROHS, RED Produktvarianten Material Montage Länge Breite Tiefe Gewicht Serie PRF-79 Kunststoff Unterputz 8.6 cm 0.6 kg touch Unterstützung Bitte wenden Sie sich für Unterstützung an Ihren Installateur oder Vertriebspartner.
