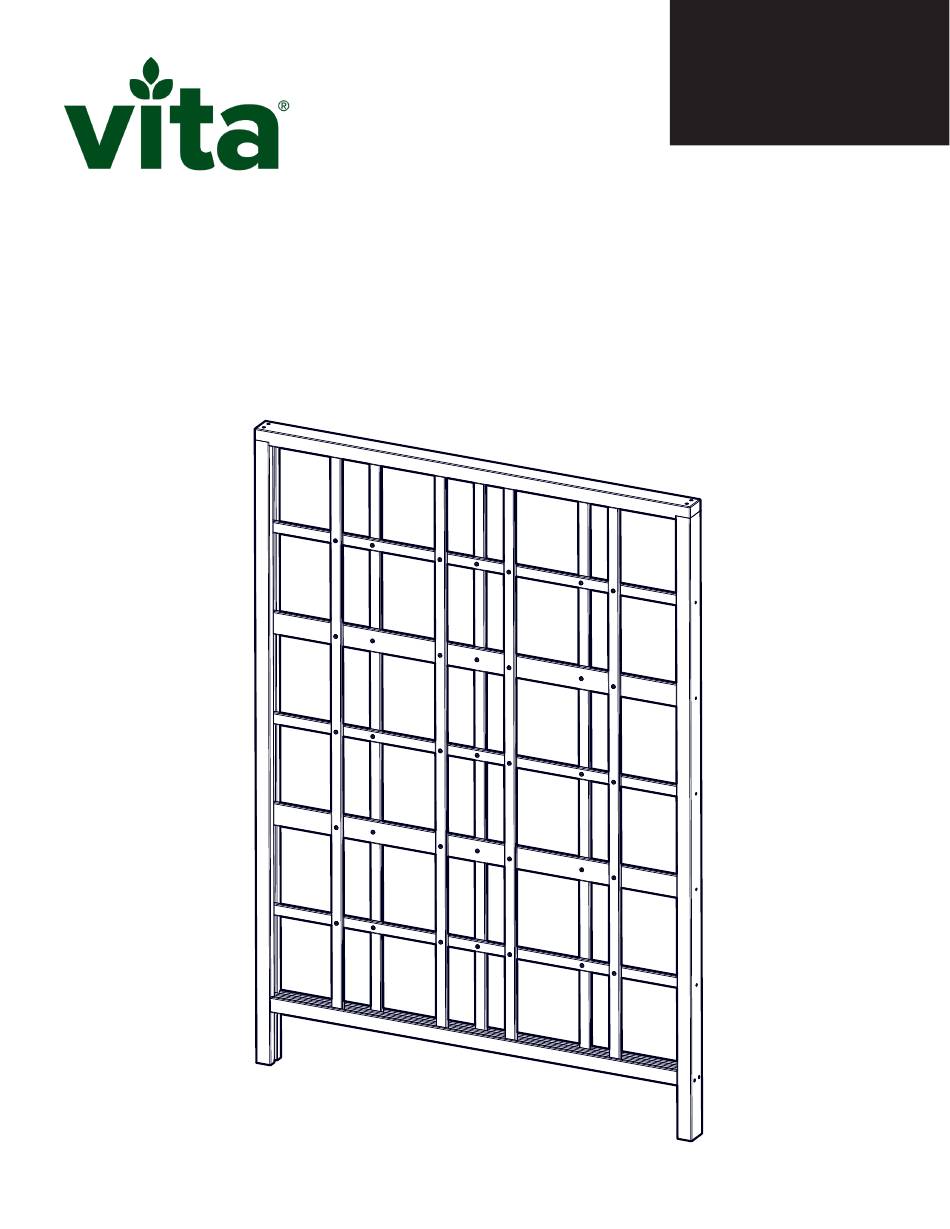

- Page 1 ASSEMBLY GUIDE GUIDE DE MONTAGE GUÍA DE MONTAJE cedar MODERN TRELLIS TREILLIS MODERNE EN CÈDRE ENREJADO MODERNO DE CEDRO VT17731 CEDAR CÈDRE CEDRO V1.1 | 27 DECEMBER 2024...
- Page 2 PHILLIPS #2 REQUIRED TOOLS AND MATERIALS (NOT INCLUDED) OUTILS ET MATÉRIAUX REQUIS (NON INCLUS) HERRAMIENTAS Y MATERIALES REQUERIDOS (NO INCLUIDOS) PARTS LIST LISTE DES PIÈCES LISTADO DE PIEZAS 12 x4 13 x2 8 x8 4 x35 2 x2 3 x7 6 x2 7 x1 9 x10...
-
Page 3: Parts List
PARTS LIST LISTE DES PIÈCES LISTADO DE PIEZAS Item Part Number Description Dimensions Qty. 17100 Horizontal Spindle 57" x 1 1/2" (144.6cm x 3.8cm) 17101 Wide Horizontal Spindle 57" x 3" (144.6cm x 7.6cm) 17102 Vertical Spindle 73 7/8" x 1 1/2" (187.7cm x 3.8cm) 20059 Bolt and T-Nut Connector M6 X 1"... -
Page 4: Product Dimensions
PRODUCT DIMENSIONS DIMENSIONS DU PRODUIT DIMENSIONES DEL PRODUCTO " 3" 3.0cm 7.6cm 60" 152.4cm 3" " 7.6cm 8.3cm " 26.4cm 77" 195.6cm 84" 213.3cm " 20.6cm 7" 9" 17.8cm 22.9cm... - Page 5 LAY HORIZONTAL SPINDLES, THEN SECURE VERTICAL SPINDLES ON ONE SIDE DISPOSEZ LES TIGES HORIZONTALES, PUIS FIXEZ LES TIGES VERTICALES D’UN CÔTÉ COLOQUE LAS VARILLAS HORIZONTALES Y LUEGO FIJE LAS VARILLAS VERTICALES EN UNO DE LOS LADOS SECURE VERTICAL SPINDLES TO HORIZONTAL SPINDLES FIXEZ LES TIGES VERTICALES AUX TIGES HORIZONTALES FIJE LAS VARILLAS VERTICALES A LAS VARILLAS HORIZONTALES SKIP...
- Page 6 SECURE REMAINING VERTICAL SPINDLES THEN SECURE POST AND TOP RAIL FIXEZ LE RESTE DES TIGES VERTICALES, PUIS FIXEZ LE POTEAU ET LE RAIL SUPÉRIEUR FIJE LAS VARILLAS VERTICALES RESTANTES Y LUEGO FIJE EL POSTE Y EL RIEL SUPERIOR FLIP ASSEMBLY OVER AND SECURE REMAINING VERTICAL SPINDLES TO OPPOSITE SIDE RETOURNEZ L’ASSEMBLAGE ET FIXEZ LE RESTE DES TIGES VERTICALES AU CÔTÉ...
- Page 7 SECURE POST AND BOTTOM RAIL FIXEZ LE POTEAU ET LE RAIL INFÉRIEUR FIJE EL POSTE Y EL RIEL INFERIOR SECURE REMAINING POST AND BOTTOM RAIL THEN SECURE HORIZONTAL SPINDLES FIXEZ LE POTEAU RESTANT ET LE RAIL INFÉRIEUR, PUIS FIXEZ LES BARREAUX HORIZONTAUX ASEGURE EL POSTE RESTANTE Y EL RIEL INFERIOR, DESPUÉS ASEGURE LOS ESPACIADORES HORIZONTALES FLUSH VÉRIFIEZ L’ALIGNEMENT...
- Page 8 INSTALL TRELLIS INSTALLEZ LE TREILLIS MONTE EL ENREJADO DIG HOLES FOR GROUND STAKES USING DIMENSIONS AS SHOWN CREUSEZ DES TROUS POUR LES PIQUETS D’ANCRAGE SELON LES DIMENSIONS INDIQUÉES CAVE ORIFICIOS DE LAS DIMENSIONES INDICADAS PARA LAS ESTACAS 6” 58” 11” INSERT TRELLIS INTO GROUND AND BACKFILL WITH SOIL.
