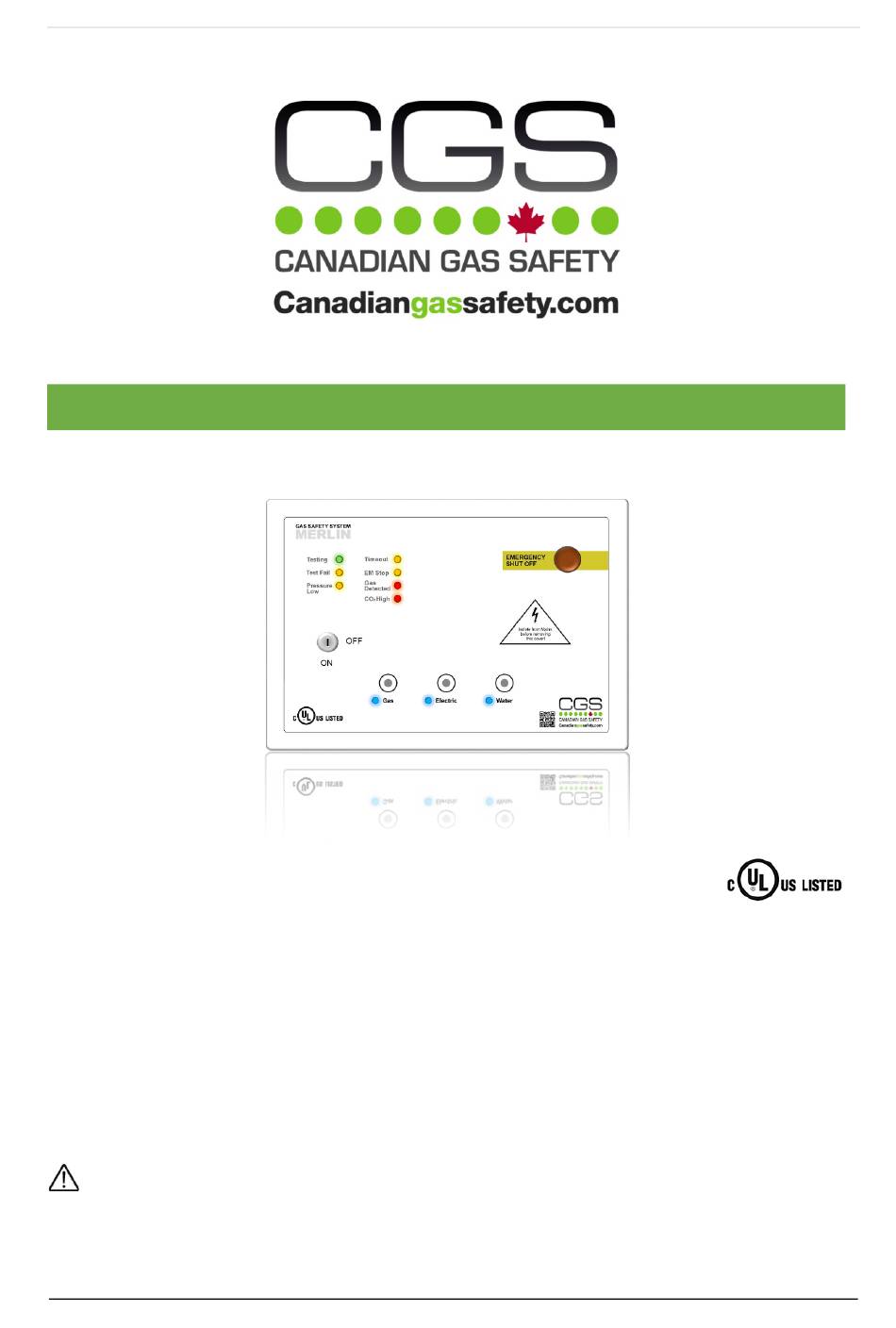

Installation & Operation Manual
The Merlin 1000SW+ gas pressure proving, electric and water isolation system is designed specifically for use in
educational establishments and laboratories. The system is designed to give full control over incoming gas
supply, bench electrics and water services with the lockable main key-switch and touch sensors.
The information contained within this manual should be referenced for typical installation and operation only.
For specific requirements that may deviate from the information in this guide – contact your supplier.
Rev: 2
08-24
Merlin 1000SW+
Gas, Electric & Water Utility Isolation Controller
Installation & Operation Manual
Please read this manual carefully and retain for future use.
Merlin 1000SW+
1
Advertisement
Table of Contents
Related Manuals for CGS Merlin 1000SW+
Summary of Contents for CGS Merlin 1000SW+
- Page 1 Installation & Operation Manual Merlin 1000SW+ Merlin 1000SW+ Gas, Electric & Water Utility Isolation Controller Installation & Operation Manual Please read this manual carefully and retain for future use. The Merlin 1000SW+ gas pressure proving, electric and water isolation system is designed specifically for use in educational establishments and laboratories.
-
Page 2: Table Of Contents
Installation & Operation Manual Merlin 1000SW+ Contents IMPORTANT WARNING STATEMENTS ............3 Installation ....................4 Planning ........................4 Fixing - Mounting ......................4 Typical Installation Arrangement ................. 5 Terminal Connections ....................5 Switch Settings ......................7 General Specification ....................8 Operation .................... -
Page 3: Important Warning Statements
Please contact your supplier or local authority for details of recycling schemes in your area. Alternatively, all CGS products can be securely packaged and returned clearly marked for disposal. Rev: 2 08-24... -
Page 4: Installation
Installation & Operation Manual Merlin 1000SW+ Installation Planning The Merlin 1000SW+ gas pressure proving, electric and water isolation system is designed specifically for use in educational establishments and laboratories. This panel is to be used to carry out a gas-proving test on the pipe work in order to highlight if there is a gas appliance open or a gas leak in a laboratory. -
Page 5: Typical Installation Arrangement
Installation & Operation Manual Merlin 1000SW+ Typical Installation Arrangement Terminal Connections 1. POWER / LINE IN 110-120V AC Power should be supplied to the [POWER / LINE IN] terminal and fused at 3A. 2. GAS SOLENOID VALVE OUTPUT 110-120V AC electrical power supplied from the [VALVE OUT] connector using a 3 core cable can be connected to a gas solenoid valve which can shut the gas supply on alarm status. - Page 6 Installation & Operation Manual Merlin 1000SW+ 5. BMS OUTPUT Connections are available on the board for Building Management Systems. [NO Normally Open] [COM Common] [NC Normally Closed] These are volt free connections. This is a relay that changes state in alarm or when the gas is on/off and can be used in conjunction with the 12V DC output and other external relays that affect other devices and controls such as purge fans and audible alarms etc.
-
Page 7: Switch Settings
Installation & Operation Manual Merlin 1000SW+ Switch Settings Auto Reset [AUTO RESET]. When power is restored after the power cut/ loss, the panel has to be restarted manually. (Default) This will instruct the system to restart automatically when power is restored after power cut/loss. -
Page 8: General Specification
Installation & Operation Manual Merlin 1000SW+ Fire Panel Integration The Merlin 1000SW+ can be integrated with a fire alarm to close the gas supply automatically in the event of a fire. The volt free fire alarm signal can be wired in series with any remote emergency shut off buttons. -
Page 9: Operation
Operation First Power Up On connecting mains power, an LED on the front of the panel (CGS Logo) will illuminate red. 1. Turn the key switch to on position. 2. Gas, electric & water LEDs will flash for 10 seconds. - Page 10 Installation & Operation Manual Merlin 1000SW+ • Test Fail Under normal working conditions this LED is off. When the panel detects a gas leak on start-up, the LED will illuminate AMBER. The gas valve will remain closed. OFF = OK ON = gas proving failed.
-
Page 11: Maintenance
What equipment do I need to perform a Bump Test? Contact your CGS representative for details of suitable bump testing kits and gases. Kits usually consist of a certified gas cylinder; flow control regulator, tube pipe and applicator cone. -
Page 12: Installation Details
Installation & Operation Manual Merlin 1000SW+ Installation Details Please pass this manual to the system owner or system user. Date of Installation: Installation Location: Organisation: Stamp/ Signature of the installer: Canadian Gas Safety info@canadiangassafety.com Telephone: 647-577-1500 Canadian Gas Safety is the owner of this document and reserves all rights of modification without prior notice. Rev: 2 08-24... -
Page 13: Manuel D'installation Et D'utilisation
Manuel d'installation et d'utilisation Merlin 1000SW+ Merlin 1000SW+ Contrôleur d'isolation pour les services de gaz, d'électricité et d'eau Manuel d'installation et d'utilisation Veuillez lire attentivement ce manuel et le conserver pour une utilisation ultérieure. Le système Merlin 1000SW+ d’essai de la pression du gaz, d'isolation électrique et de l'eau est conçu spécifiquement pour une utilisation dans les établissements d'enseignement et les laboratoires. - Page 14 Manuel d'installation et d'utilisation Merlin 1000SW+ Table des matières MISES EN GARDE IMPORTANTES ................3 INSTALLATION ......................4 Planification ..........................4 Fixation - Montage ........................4 Disposition typique d'installation ....................5 Connexions des terminaux ......................5 Réglages interrupteurs ........................ 7 Spécification générale .........................
-
Page 15: Mises En Garde Importantes
Veuillez contacter votre fournisseur ou votre autorité locale pour obtenir des détails sur les programmes de recyclage dans votre région. Sinon, tous les produits CGS peuvent être emballés en toute sécurité et retournés clairement marqués pour être éliminés. Rév : 2... -
Page 16: Installation
Manuel d'installation et d'utilisation Merlin 1000SW+ INSTALLATION Planification Le système Merlin 1000SW+ d’essai de la pression du gaz, d'isolation électrique et de l'eau est conçu spécifiquement pour une utilisation dans les établissements d'enseignement et les laboratoires. Ce panneau doit être utilisé pour effectuer un test d’essai du gaz sur la tuyauterie afin de mettre en évidence si un appareil à... -
Page 17: Disposition Typique D'installation
Manuel d'installation et d'utilisation Merlin 1000SW+ Disposition typique d'installation Connexions des terminaux 1. POWER/LINE IN L'alimentation 110-120 V CA doit être fournie à la borne [POWER / LINE IN] et être protégée par un fusible de 3 A. 2. VALVE OUT Une alimentation électrique de 110-120 V CA fournie par le connecteur [VALVE OUT] à... - Page 18 Manuel d'installation et d'utilisation Merlin 1000SW+ 5. BMS OUT Des connexions sont disponibles sur le tableau pour les systèmes de gestion des bâtiments. [NO Normalement ouvert] [COM Commun] [NC Normalement fermé] Il s' agit de connexions sans tension. Il s'agit d'un relais qui change d'état en cas d'alarme ou lorsque le gaz est allumé/éteint et qui peut être utilisé...
-
Page 19: Réglages Interrupteurs
Manuel d'installation et d'utilisation Merlin 1000SW+ Réglages interrupteurs Réinitialisation automatique [AUTO RESET]. Lorsque le courant est rétabli après la coupure/la perte de courant, le panneau doit être redémarré manuellement. (Par défaut) Le système redémarrera automatiquement lorsque le courant sera rétabli après une coupure/perte de courant. -
Page 20: Spécification Générale
Manuel d'installation et d'utilisation Merlin 1000SW+ Intégration du panneau incendie Le Merlin 1000SW+ peut être intégré avec une alarme incendie pour fermer automatiquement l'alimentation en gaz en cas d'incendie. Le signal d'alarme d'incendie sans tension peut être câblé en série avec n'importe quel bouton d'arrêt d'urgence à distance. Si aucun bouton d'arrêt d'urgence à distance n'est installé, branchez-le directement sur le terminal marqué... -
Page 21: Fonctionnement
FONCTIONNEMENT Première mise sous tension Lors du branchement sur le secteur, une DEL à l'avant du panneau (logo CGS) s'allume en rouge. 1. Mettez l'interrupteur à clé en position de marche. 2. Le gaz, l'électricité et l'eau clignotent pendant 10 secondes. - Page 22 Manuel d'installation et d'utilisation Merlin 1000SW+ • Échec du test Dans des conditions de travail normales, cette DEL est éteinte. Lorsque le panneau détecte une fuite de gaz au démarrage, la DEL s'allume en couleur AMBRE. La vanne de gaz restera fermée. OFF = OK ON = échec de l’essai de gaz.
-
Page 23: Maintenance
De quel matériel ai-je besoin pour effectuer un test de déclenchement? Contactez votre représentant CGS pour obtenir des détails sur les kits de tests de déclenchement et les gaz appropriés. -
Page 24: Détails De L'installation
Manuel d'installation et d'utilisation Merlin 1000SW+ Détails de l'installation Veuillez transmettre ce manuel au propriétaire ou à l'utilisateur du système. Date d'installation : Lieu d'installation : Entreprise : Cachet / Signature de l'installateur : Canadian Gas Safety info@canadiangassafety.com Téléphone : (647) 577-1500 Canadian Gas Safety est le propriétaire de ce document et se réserve tous les droits de modification sans préavis.
