Verwendungsbereich
Die Geräte sind ausschließlich für die Stromversorgung der unten genannten
Geräte geeignet! Wird das Gerät für andere Einsätze verwendet, wird keine
Garantie übernommen!
Das SZU 99-09N besteht aus dem Netzteil SZU 99-22 und einem Patchkabel.
Das SZU 99-09N dient als externes Netzteil und ist ausschließlich als Ersatzteil
zu nutzen für SPU 58-09N, SPU 512-09N, SPU 516-09N, SPU 524-09N,
SPU 532-09N, SVS 550-09N.
Das SZU 99-09S besteht aus dem Netzteil SZU 99-15 und einem Patchkabel.
Das SZU 99-09S dient als externes Netzteil und ist ausschließlich als
Ersatzteil zu nutzen für SPU 98-09S, SPU 912-09S, SPU 916-09S, SPU 924-09S,
SPU 932-09S, SPU 1308-09S, SPU 1312-09S, SPU 1316-09S, SPU 1324-09S,
SPU 1332-09S, SPU 1708-09S, SPU 1712-09S, SPU 1716-09S, SPU 1724-09S,
SPU 1732-09S sowie SVS 990-09S, SVS 1313-09S, SVS 1717-09S, SVS 440-06,
SES 5416-06, SES 5816-06.
Das SZU 99-06 besteht aus dem Netzteil SZU 99-15 und einem Adapterkabel.
Das SZU 99-06 dient als externes Netzteil und ist ausschließlich als Ersatzteil
zu nutzen für SPU 916-06, SPU 924-06, SPU 1308-06, SPU 1332-06 ,
SPU 1708-06, SPU 1712-06, SVS 440-06.
Das SZU 99-14 dient als externes Netzteil und ist ausschließlich als Ersatzteil
zu nutzen für SPU 910-09, SPU 916-09, SPU 94-09, SPU 96-09 und SVS 990-09.
Das SZU 99-15 dient als externes Netzteil und ist ausschließlich als Ersatzteil
zu nutzen für SPU 1708-09, SPU 1716-09 und SVS 1717-09.
Das SZU 99-22 dient als externes Netzteil und ist ausschließlich als Ersatzteil
zu nutzen für SPU 510-09, SPU 516-09, SPU 54-09, SPU 56-09, SPU 58-09 und
SVS 550-09.
Prüfen Sie bei jedem Einsatzzweck, ob das Netzteil die richtige Ausgangspan-
nung und den nötigen Ausgangsstrom für das zu versorgende Gerät liefern
kann!
Seite 2 von 2 | AXING-BA_SZU-99-xx_v20250304 | 2025-03-04

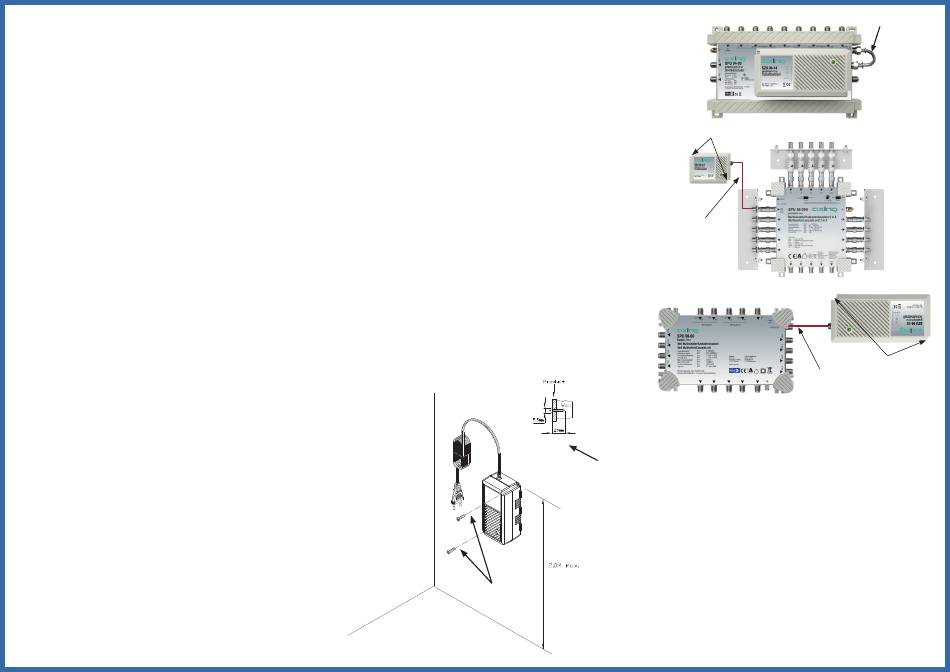

Montage und Anschluss SZU 99-22/-14/-15
Altes Netzteil entfernen:
 Netzstecker ziehen.
 Lösen Sie die DC-Verbindung zwischen dem Netzteil und dem
Multischalter (1).
 Drücken Sie dann die Verriegelungsnase der Grundplatte nach unten und
schieben Sie das Netzteil nach rechts aus seiner Halterung.
Ersatznetzteil montieren und anschließen:
 Schieben Sie das neue Netzteil auf den Multischalter bis es hörbar in der
Verriegelungsnase einrastet.
 Stellen Sie dann die Verbindung zwischen Netzteil und Multischalter wieder
her.
Montage und Anschluss SZU 99-09N und SZU 99-09S
 Montieren Sie das Netzteil auf einer flachen Oberfläche. Verwenden Sie
passende Montageschrauben und die Montagelöcher am Gerät (2).
 Verwenden Sie das beim Netzteil mitgelieferte Patchkabel (3) und verbinden
Sie damit das Netzteil mit dem DC-Anschluss des Multischalters oder
Kopfsvertärkers.
 Schließen Sie das Netzteil erst dann an der Netzsteckdose an, wenn alle
Installationsarbeiten abgeschlossen sind.
Montage und Anschluss SZU 99-06
 Montieren Sie das Netzteil auf einer flachen Oberfläche. Verwenden Sie
passende Montageschrauben und die Montagelöcher am Gerät (2).
 Verwenden Sie das beim SZU 99-06 mitgelieferte Adapterkabel (4):
 Verwenden Sie für folgende Geräte ein Koaxialkabel mit zwei F-Steckern
(nicht im Lieferumfang enthalten): SES 522-06, SES 544-06, SES 984-06, SES
5216-06, SES 5416-06, SES 5816-06,
 Schließen Sie das Netzteil erst dann an der Netzsteckdose an, wenn alle
Installationsarbeiten abgeschlossen sind.
2
2
3
2
Hinweis zu allen Netzteilen
Die Montagehöhe über dem Boden muss
zwischen 1 m und 2 m betragen.
1
2
4
