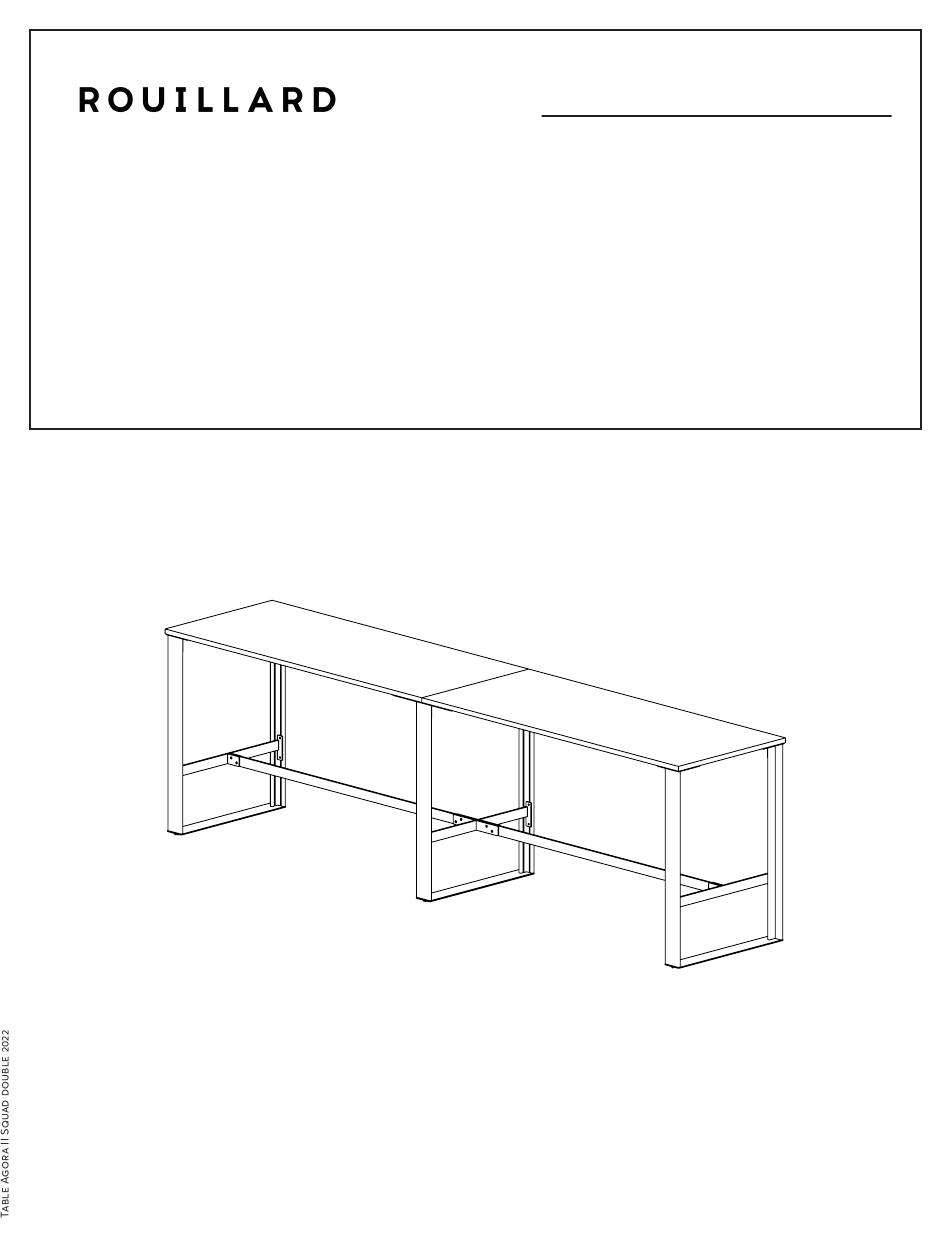

- Page 1 GUIDE D’INSTALLATION INSTALLATION GUIDE AGORA II SQUAD DOUBLE TABLE HAUTE DOUBLE AVEC APPUI-PIED/ DOUBLE HIGH TABLE WITH FOOTREST 36-42’’ HAUT / HIGH (TSQ) Service à la clientèle: 1 800 463-1611 Customer service: 1 855 459-1954...
- Page 2 Liste de pièces / Part list Les tables de 60’’ et plus nécessitent des barres de renforts telles qu’illustrées ci-dessus. Tables of 60’’ and more needs stretchers as shown above. Quincailleries / Hardware 56 x Vis 1/4-20 x 3/4’’ tête plate 56 x screw 1/4-20 x 3/4’’...
- Page 3 Assemblage / Assembly Placez les dessus de tables à l’envers sur une surface de protection afin d’éviter les égratignures. Assemblez les pattes à la table avec 56 vis 1/4-20 x 3/4’’. Place tables tops upside down on a soft surface to prevent it from scratching. Assemble the legs to the surface using 56 1/4-20 x 3/4’’...
- Page 4 Appui-pied / Footrest Quincailleries / Hardware 8 x Boulon à tête hexagonale #4 15 mm 8 x Hex Bolt #4 15 mm 8 x Boulon à tête hexagonale #5 12 mm 8 x Hex Bolt #5 12 mm 12 x Vis ¼-20 ½’’ 12 x ¼-20 ½’’...
- Page 5 Boîte d’électrification / Electrification Box (BE/BEXL) Quincailleries / Hardware 6 x Vis à bois #8 x 5/8’’ 6 x Wood screw #8 x 5/8’’ Assemblage / Assembly Fixez le panneau A sous la table avec les 6 vis à bois #8 x 5/8’’. Assemble the panel A under the table with 6 wood screws #8 x 5/8’’.
- Page 6 Colonne passe-fils / Wire management (PF) Quincailleries / Hardware 2 x Vis 1/4-20 x 5/8’’ 2 x 1/4-20 x 5/8’’ Screws Quincaillerie pré-assemblée 2 x Lames de serrage Pre-assembled hardware 2 x Fixation plates Assemblage / Assembly Glissez les lames de serrage dans la rainure verticale de la patte.
- Page 7 Panneau décoratif / Decorative Panel (PAN) Quincailleries / Hardware 4 x Vis à bois #8 x 5/8’’ 4 x Wood screw #8 x 5/8’’ Assemblage / Assembly Fixez le panneau dans les rainures du piètement avec 4 vis à bois #8 x 5/8’’. Screw the panel in the grooves of the leg with 4 wood screws #8 x 5/8’’.
