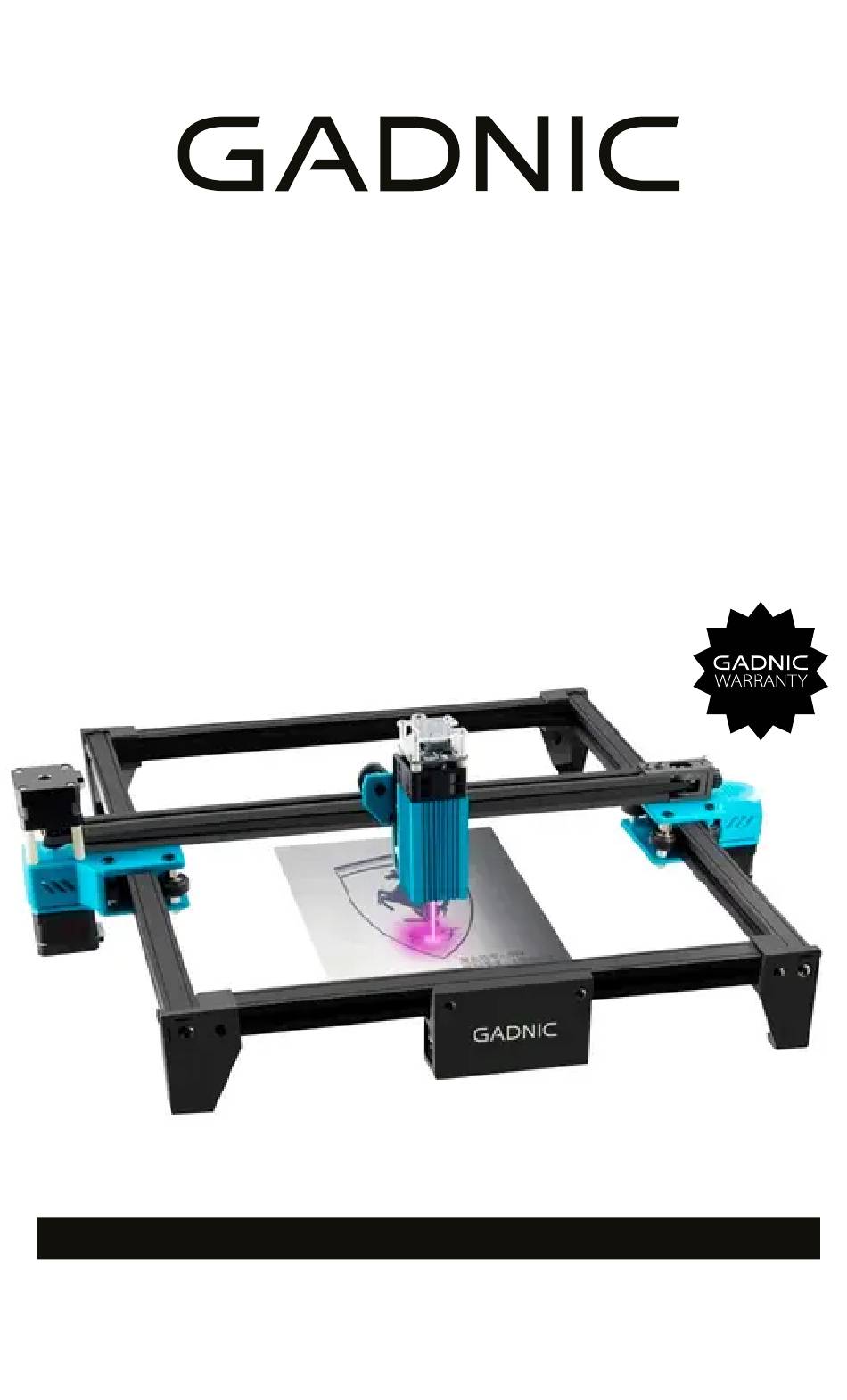

M A N U A L D E U S U A R I O
I M P R E S O R A
L Á S E R
IMPLAS01

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the IMPLAS01 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Gadnic IMPLAS01

Summary of Contents for Gadnic IMPLAS01

  • Page 1 M A N U A L D E U S U A R I O I M P R E S O R A L Á S E R IMPLAS01...
  • Page 3 Índice Español ..........5 Português ........25 English ..........45...
  • Page 5 MANUAL DEL PRODUCTO Nota: La imagen es sólo de referencia, prevalecerá el producto real. PELIGRO EVITAR LA EXPOSICIÓN DE LOS OJOS O LA PIEL A LA RADIACIÓN DIRECTA O DISPERSA...

  • Page 6: Directrices De Seguridad

    INTRODUCCIÓN Estimados clientes, Gracias por elegirnos. Es la idea orientada al cliente, la innovación continua y la búsqueda de la excelencia lo que permite a todo el mundo tener una experiencia maravillosa en el proceso de uso. Creemos que este manual le será útil. Si tiene algún problema, no dude en ponerse en contacto con nosotros.
  • Page 7 PRECAUCIONES Evite mirar fijamente al láser, ya que podría dañar sus ojos. Evite tocar directamente cuando la máquina esté funcionando. Puede colocar una placa metálica debajo del objeto grabado o cortado para evitar que se queme la mesa. Evite los objetos o gases combustibles. Manténgalo alejado de los niños y las mujeres embarazadas.

  • Page 8: Lista De Piezas

    LISTA DE PIEZAS Perfil Y marco Perfil frontal del Perfil posterior Perfil Y marco izquierdo X1 eje Y X1 del eje Y X1 derecho X1 Placa base y Perfil X X1 Carro y módulo de Módulo tensor X1 cables X1 elevación X1 M3*8 X2 Fuelle Eje X...
  • Page 9 PARÁMETROS PRINCIPALES 570*510*150 mm Tamaño de la máquina 3 kg Peso de la máquina 300*300 mm Tamaño del grabado 445±5 nm Longitud de onda del láser 0,1 mm Precisión de grabado 30000mm / min Velocidad de grabado Mac, Windows Sistema de soporte de software Perfil de aluminio + Piezas de plástico Material TTS-55PRO12V...

  • Page 10: Montaje

    MONTAJE 1. Instale los marcos 1.2 Instalación de los marcos Tras el montaje de los bastidores Tornillo M5*20 x 4 La cabeza avellanada del perfil frontal del eje Y mira hacia dentro. Y el lado graduado mira hacia arriba. La escala de perfil se utiliza para medir el tamaño del objeto grabado..

  • Page 11: Vista Trasera

    Compruebe si la rueda POM de las partes izquierda y derecha del eje Y se ajusta al profil y si el movimiento es suave y no hay atascos. Unidad derecha Unidad izquierda Tuercas excéntricas Tuercas excéntricas Nota: ① Es la posición más adecuada para sentir un poco de fricción entre la rueda POM y el profile al girar la rueda POM. ②...
  • Page 12 3.3 Coloque el carro montado en el bastidor de la máquina y apriete a mano los tornillos; a continuación, monte el tensor. Atención a la dirección del carro Los marcos deben Consulte en 3.5 la guía estar bien alineados de instalación del tensor. en la ranura 3.4 Eje X fijo Tornillo M4*50 x 2...
  • Page 13 3.5 Instalación del tensor ① Primero debe desmontar el tensor, desenrosque el tornillo manual del tensor para sacar las piezas internas del tensor y desenrosque el tornillo superior para sacar la polea tensora. Carcasa del Tensor Piezas Tornillos de tensor internas mariposa ②...
  • Page 14 4. Ajuste la viga del eje X para asegurarse de que está paralela al bastidor delantero y trasero. Nota: Al instalar, por favor asegúrese de que la viga del eje X es paralela a los perfiles de la viga delantera y trasera.
  • Page 15 6. Instale el soporte de fuelle y el soporte de columna de longitud fija M3*8 x 2 M3*6 x 2 7. Instale la caja de la placa base Tornillo M3*20 x 2 M3*20 X 2 8. Instale el fuelle Nota: Fije el fuelle con una brida de alambre negra (precinto).
  • Page 16 CABLEADO Conector Y2 Eje X Motor Motor Y1 Módulo láser Motor Y2 Nota: Una conexión incorrecta entre el eje X y la línea del motor Y1 provocará un movimiento anormal. AJUSTE Método para ajustar las correas síncronas de ambos lados Si se aflojan, afloje primero los tornillos de presión de ambos lados, luego fije la correa síncrona, y empuje los tornillos de presión hacia la esquina y apriételos.
  • Page 17 REFERENCIA DE MATERIALES Para grabar : TTS 5.5Pro TTS 5.5Pro TTS 10Pro TTS 10Pro Veces Material Potencia (%) Velocidad (mm/min) Velocidad (mm/min) Potencia (%) 1500 3000 Contrachapado 1500 3000 Acrílico 3000 6000 Cuero Revestimiento galvánico 1500 3000 Recubrimiento en polvo 1500 3000 Alúmina anódica...
  • Page 18 AJUSTAR EL ENFOQUE TTS-55 PRO 5.5W Bloque de aire de soplado fijo Enfoque: Introducción Módulo láser Bloque de aire de soplado Columna de longitud fija Bloque de sombreado Objeto "Grabado" utiliza el paso 1 “Corte 2mm” utiliza el paso 2 “Corte 4mm”...
  • Page 19 CONOCE A TU（TTS-55 PRO)(TTS-10 PRO) Introducción de la máquina Motor eje X Módulo láser Escudo láser Motor 1 eje Y Motor 2 eje Y Puerto de pantalla Ranura para tarjeta SD Puerto USB Puerto de alimentación Interruptor de alimentación Antena Introducción a la placa base (Sin ubicación de acceso) Final de carrera Y...

  • Page 20: Cómo Empezar

    ¿CÓMO EMPEZAR? Instalar el controlador Instalar el software de Conectar la máquina Montar la máquina en el ordenador al ordenador control en el ordenador 1. Lea detenidamente el manual del producto y siga los pasos del manual para montar la máquina. Cómo montar la máquina 2.
  • Page 21 CONECTAR PC 1. Conecte la máquina con el ordenador instalado con el software LaserGRBL con el cable de datos USB. 2. Enchufe la alimentación. 3. Abra LaserGRBL en el ordenador. 4. Seleccione el número de puerto específico y la velocidad en baudios-115200 (Figura A.10). 5.
  • Page 22 4. Cargar archivo de grabado 3. Idioma Haga clic en «Archivo» y «Abrir archivo» sucesivamente, Haga clic en «Idioma» en el menú de la parte como se muestra en la figura 8.1, y seleccione el gráfico superior para seleccionar el idioma que que desea grabar.
  • Page 23 6. Ajuste la velocidad de grabado, la energía de grabado y el tamaño de grabado. 1. La velocidad de grabado recomendada es 1000, que se considera un valor relativamente adecuado después de repetidos experimentos. Por supuesto, puede aumentar o disminuir esta velocidad según sus preferencias.

  • Page 24: Servicio Posventa

    CONEXIÓN APP El WIFI de esta máquina es una señal enviada por el chip ESP32 de la placa base. La máquina ha sido configurada cuando la máquina sale de la fábrica. Después de encender la máquina, la placa principal enviará la red WIFI con el nombre MKS- DLCXXXXX (XXXXX se refiere al número de serie de la placa principal, el número de serie de cada máquina;...
  • Page 25 MANUAL DO PRODUTO Nota: A imagem serve apenas de referência, prevalecendo o produto real. PELIGRO EVITAR A EXPOSIÇÃO DOS OLHOS OU DA PELE A RADIAÇÕES DIRECTAS OU DISPERSAS...
  • Page 26 INTRODUÇÃO Caros clientes, Obrigado por nos ter escolhido. É o pensamento orientado para o cliente, a inovação contínua e a procura da excelência que permite a todos ter uma experiência maravilhosa no processo de utilização. Acreditamos que este manual lhe será útil. Se tiver algum problema, não hesite em contactar-nos.
  • Page 27 PRECAUÇÕES Evite olhar fixamente para o laser, pois isso pode danificar os seus olhos. Evitar tocar diretamente quando a máquina estiver em funcionamento. Pode colocar uma placa de metal por baixo do objeto gravado ou cortado para evitar que a mesa se queime. Evitar objectos ou gases combustíveis.

  • Page 28: Lista De Peças

    LISTA DE PEÇAS Perfil Y da moldura Perfil frontal do Perfil do eixo Y da Perfil Y da esquerda X1 eixo Y X1 retaguarda X1 moldura direita X1 Módulo de Placa principal e Perfil X X1 Carrinho e módulo tensionamento X1 cabos X1 de elevação X1 M3*8 X2...
  • Page 29 PARÂMETROS PRINCIPAIS 570*510*150 mm Tamanho da máquina Peso da máquina 3 kg 300*300 mm Tamanho da gravação 445±5 nm Comprimento de onda do laser 0,1 mm Precisão de gravação 30000mm / min Velocidade de gravação Mac, Windows Sistema de suporte de software Perfil de alumínio + peças de plástico Material TTS-55PRO12V...
  • Page 30 MONTAGEM 1. instalar os quadros 1.2 Instalação dos quadros Após a montagem dos quadros Parafuso M5*20 x 4 A cabeça escareada do perfil frontal do eixo Y está virada para dentro. E o lado graduado está virado para cima. A escala do perfil é utilizada para medir o tamanho do objeto gravado.

  • Page 31: Vista Traseira

    Verificar se a roda POM nos lados esquerdo e direito do eixo Y encaixa no perfil e se o movimento é suave e não há encravamento. Unidade direita Unidade esquerda Porcas excêntricas Porcas excêntricas Nota: ① Esta é a posição mais adequada para sentir algum atrito entre a roda POM e o perfil ao rodar a roda POM. ②...
  • Page 32 3.3 Colocar o carro montado na estrutura da máquina e apertar manualmente os parafusos, depois montar o tensor. Atenção à direção do carrinho Os quadros devem Ver 3.5 para o guia de estar bem alinhados instalação do tensor. na ranhura. 3.4 Eixo X fixo Parafuso M4*50 x 2 Alinhar o feixe do eixo...
  • Page 33 3.5 Instalação do tensor ① Em primeiro lugar, retire o tensor, desaperte o parafuso manual do tensor para retirar as peças internas do tensor e desaperte o parafuso superior para retirar a polia do tensor. Caixa do Tensor Peças Parafuso de tensor internas orelhas...
  • Page 34 4. Regule a viga do eixo X para garantir que fica paralela à estrutura dianteira e traseira. Nota: Ao instalar, certifique-se de que o feixe do eixo X está paralelo aos pinos dos feixes dianteiro e traseiro. Pode utilizar o retângulo na escala para ajuste auxiliar. Sem paralelismo, o eixo Y terá difficuldade para se mover e afetar a gravação.
  • Page 35 6. Instale o suporte do fole e o suporte da coluna de comprimento fixo. M3*8 x 2 M3*6 x 2 7. Instalar a caixa da placa-mãe Parafuso M3*20 x 2 M3*20 X 2 8. Instalar o fole Nota: Fixe o fole com uma braçadeira de arame preta (vedante).
  • Page 36 CABLAGEM Conector Y2 Motor do eixo X Motor Y1 Módulo láser Motor Y2 Nota: Uma ligação incorrecta entre o eixo X e a linha do motor Y1 provocará um movimento anormal. AJUSTAR Método para apertar as correias sincronizadoras de ambos os lados Se ficarem soltas, desapertar primeiro os parafusos de fixação de ambos os lados, depois apertar a correia sincronizada, empurrar os parafusos de fixação para o canto e apertá-los.
  • Page 37 REFERÊNCIA DE MATERIAL Para registar : TTS 5.5Pro TTS 5.5Pro TTS 10Pro TTS 10Pro Vezes Material Potência (%) Velocidade (mm/min) Velocidade (mm/min) Potência (%) 1500 3000 Contraplacados 1500 3000 Acrílico 3000 6000 Couro Revestimento galvânico 1500 3000 Revestimento em pó 1500 3000 Alumina anódica...
  • Page 38 AJUSTAR A FOCAGEM TTS-55 PRO Bloco de ar com ventilador fixo de 5,5 W Abordagem: Introdução Módulo láser Bloco de ar de sopro Coluna de comprimento fixo Bloco de sombreamento Objeto "Gravação” utiliza o passo 1 “Cortar 2mm” utiliza o passo 2 "Cortar 4mm"...
  • Page 39 CONHEÇA O SEU（TTS-55 PRO) Introdução da máquina Motor do eixo X Módulo láser Escudo láser Eixo Y do motor 1 Eixo Y do motor 2 Porta de ecrã Ranhura para cartão SD Porta USB Porta de alimentação eléctrica Interruptor de alimentação Antena Introdução à...

  • Page 40: Como Começar

    COMO COMEÇAR? Instalar o controlador Instalar o software de Ligar a máquina ao Montagem da máquina no computador controlo no computador computador 1. Leia atentamente o manual do produto e siga os passos do manual para montar a máquina. Como montar a máquina 2.
  • Page 41 LIGAR PC 1. Ligar a máquina ao computador com o software LaserGRBL instalado com o cabo de dados USB. 2. Ligar a fonte de alimentação. 3. Abrir o LaserGRBL no computador. 4. Selecionar o número de porta específico e a taxa de transmissão - 115200 (Figura A.10). 5.
  • Page 42 4. Carregar ficheiro de gravação 3. Língua Clicar sucessivamente em “Ficheiro” e “Abrir ficheiro”, Clique em “Idioma” no menu na parte como mostra a figura 8.1, e selecionar o gráfico que se superior para selecionar o idioma pretende gravar. O LaserGRBL suporta ficheiros nos pretendido.
  • Page 43 6. Ajustar a velocidade de gravação, a energia de gravação e o tamanho da gravação. 1. A velocidade de gravação recomendada é de 1000, o que é considerado um valor relativamente adequado após repetidas experiências. após experiências repetidas. Naturalmente, pode aumentar ou diminuir esta velocidade de acordo com a sua preferência.

  • Page 44: Serviço Pós-Venda

    LIGAÇÃO DA APLICAÇÃO O WIFI desta máquina é um sinal enviado pelo chip ESP32 na placa-mãe. A máquina foi configurada quando sai da fábrica. Depois de ligar a máquina, a placa principal envia a rede WIFI com o nome MKS-DLCXXXXXXX (XXXXX refere-se ao número de série da placa principal, o número de série de cada máquina;...

  • Page 45: Product Manual

    PRODUCT MANUAL Note: The picture is for reference only, the actual product shall prevail...

  • Page 46: Safety Guidelines

    LETTER FROM TWOTREES Dear Customers, Thank you for choosing us. It’s customer-oriented idea, continuous innovation and pursuit of excellence that enable everybody to have wonderful experience in using process. We believe that this manual will be helpful. If you have any problems, please feel free to contact us. SAFETY GUIDELINES Warning: Laser engraving machine cannot directly carve or cut material that reflects...
  • Page 47 PRECAUTIONS Avoid looking steadily at the laser, which may damage your eyes. Avoid touching directly when the machine is working. You can place a metal plate under the engraved or cut object to prevent your table being burned through. Avoid combustible object or gas. Keep it away from children or pregnant women.

  • Page 48: Part List

    PART LIST Y-axis right frame X1 Y-axis left frame X1 Y-axis front profile X1 Y-axis back profile X1 Motherboard X-axis beam X1 Carriage and lifting Tensioner module X1 and wires X1 module X1 Fixed-length M3*8 X2 Bellows X axis Bellows Holder X1 column seat Holder X1 M3*6 X2...

  • Page 49: Main Parameters

    MAIN PARAMETERS Machine Size 570*510*150 mm Machine Weight 3 kg Engraving Size 300*300 mm Laser Wavelength 445±5 nm Engraving Accuracy 0.1 mm Engraving Speed 30000mm / min Software Support System Mac, Windows Material Aluminum Profile + Plastic Parts Electrical Requirement (TTS-55PRO12V4ADC)(TTS-10PRO24V4ADC) Laser Power DB-5500...
  • Page 50 ASSEMBLY 1.2 Install the frames 1. Install the frames After assembly of frames Screw M5*20 x 4 The countersunk head pore of Y-axis front profile faces inside. And the graduated side faces up. The profile scale is used to measure the sizeof the engraved object. M5*20 Y-axis front profile Y-axis left frame...
  • Page 51 Check whether the POM wheel of the left and right parts of the Y-axis fits the profile and whether the movement is smooth and there is no jam Right unit Left unit Eccentric nuts Eccentric nuts Note: ① It is the most appropriate position to feel a little friction between the POM wheel and the profile when rotating the POM wheel.
  • Page 52 3.3 Place the assembled carriage on the machine frame and hand-tighten the screws, then assemble the tensioner. Attention to the carriage direction The frames to Check for the guide on be aligned tensioner installation. well at slot 3.4 Fixed X-axis beam screw M4*50 x 2 Align the X-axis beam Place the timing...
  • Page 53 3.5 Tensioner Installation ① You need to disassemble the tensioner first, unscrew the hand screw of the tensioner to take out the Tensioner Inner Parts and unscrew the top screw to take out the idler. Tensioner Tensioner Thumb shell Internal parts screws ②...
  • Page 54 4. Adjust the X-axis beam to make sure it is parallel with the front and back frame. Note: When installing, please make sure that the X-axis beam is parallel to the front and rear beam profiles. You can use the rectangle on the scale for auxiliary adjustment. Without parallelism, the Y-axis will be difficult to move and affect the engraving effect.
  • Page 55 6. nstall the bellows holder and Fixed-length column holder M3*8 x 2 M3*6 x 2 7. Install the motherboard box Screw M3*20 x 2 M3*20 X 2 8. Install the bellows Note: Fix the bellows with black wire tie.
  • Page 56 WIRING Y2 Connector X-axis Motor Y1 Motor Laser Module Y2 Motor Note: Incorrect connection between X-axis and Y1 motor line will lead to abnormal movement. ADJUSTMENT Method to adjust the synchronous belts on both sides If they loose, first loosen the pressing screws on both sides, then fasten the synchronous belt, and push the pressing screws to the corner and tighten them.
  • Page 57 REFERENCE OF MATERIALS For engraving ： TTS 5.5Pro TTS 5.5Pro TTS 10Pro TTS 10Pro Material Times Speed (mm/min) Power (%) Speed (mm/min) Power (%) Plywood 1500 3000 Acrylic 1500 3000 Leather 3000 6000 Electroplated coating Powder coating 1500 3000 Anodic alumina 1500 3000 Stainless steel...

  • Page 58: Adjust The Focus

    ADJUST THE FOCUS TTS-55 PRO 5.5W Blow air block fixed focus introduction Laser module Blow air block Fixed-length column Shading block Object "Engraving" uses the 1 step "Cutting 2mm" uses the 2 step "Cutting 4mm" uses the 3 step "Cutting 6mm" uses the 4 step Fixed-length column Focus adjustment before engraving: Before engraving, the focus need to be adjusted.

  • Page 59: Machine Introduction

    MEET YOUR（TTS-55 PRO)(TTS-10 PRO) Machine Introduction X Motor Laser Module Laser Shield Y1 Motor Y2 Motor Display Port TF Card Slot USB Port Power Port Power Switch Antenna Motherboard Introduction (No access location) X Motor Y1 Motor Y2 Motor Y Limit Switch Motherboard Fans Laser Module X Limit Switch...
  • Page 60 HOW TO START ? Install the control Install the driver Connect the machine Assemble the machine software on the on the computer to the computer computer 1. Read the product manual in detail and follow the steps in the manual to assemble the machine.
  • Page 61 CONNECT PC 1. Connect the machine with the computer installed with LaserGRBL software with USB data cable. 2. Plug in the power. 3. Open LaserGRBL on the computer. 4. Select the specific port number and baud rate——115200 (Figure A.10) 5. Click the lightning sign. When the lightning sign changes to the red “X” and the direction sign is lit, it indicates that the connection is successful.
  • Page 62 4. Load Engraving File 3. Language Click "File" and "Open File" in turn, as shown Click "Language" on the menu in figure 8.1, and then select the graph you at the top want to engrave. LaserGRBL supports files in to select the language you need. the formats of NC, BMP, JPG, PNG, etc.
  • Page 63 6. Set engraving speed, engraving energy,and engraving size 1. The recommended engraving speed is 1000, which is considered to be a relative appropriate value after repeated experiments. Of course, you can increase or decrease this speed according to your preference. A faster engraving speed will save time but lead to the decline in the engraving effect.

  • Page 64: App Connection

    APP CONNECTION The WIFI of this machine is a signal sent by the ESP32 chip of the main board. The machine has been set up when the machine leaves the factory. After the machine is turned on, the main board will send out the WIFI network with the name MKS-DLCXXXXX (XXXXX refers to the serial number of the main board, the serial number of each machine).
