TK3-M350产品使用说明书
用户说明书
V1.0
2024.4

Advertisement

loading
Need help?

Need help?

Do you have a question about the TK3 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Czi TK3

Summary of Contents for Czi TK3

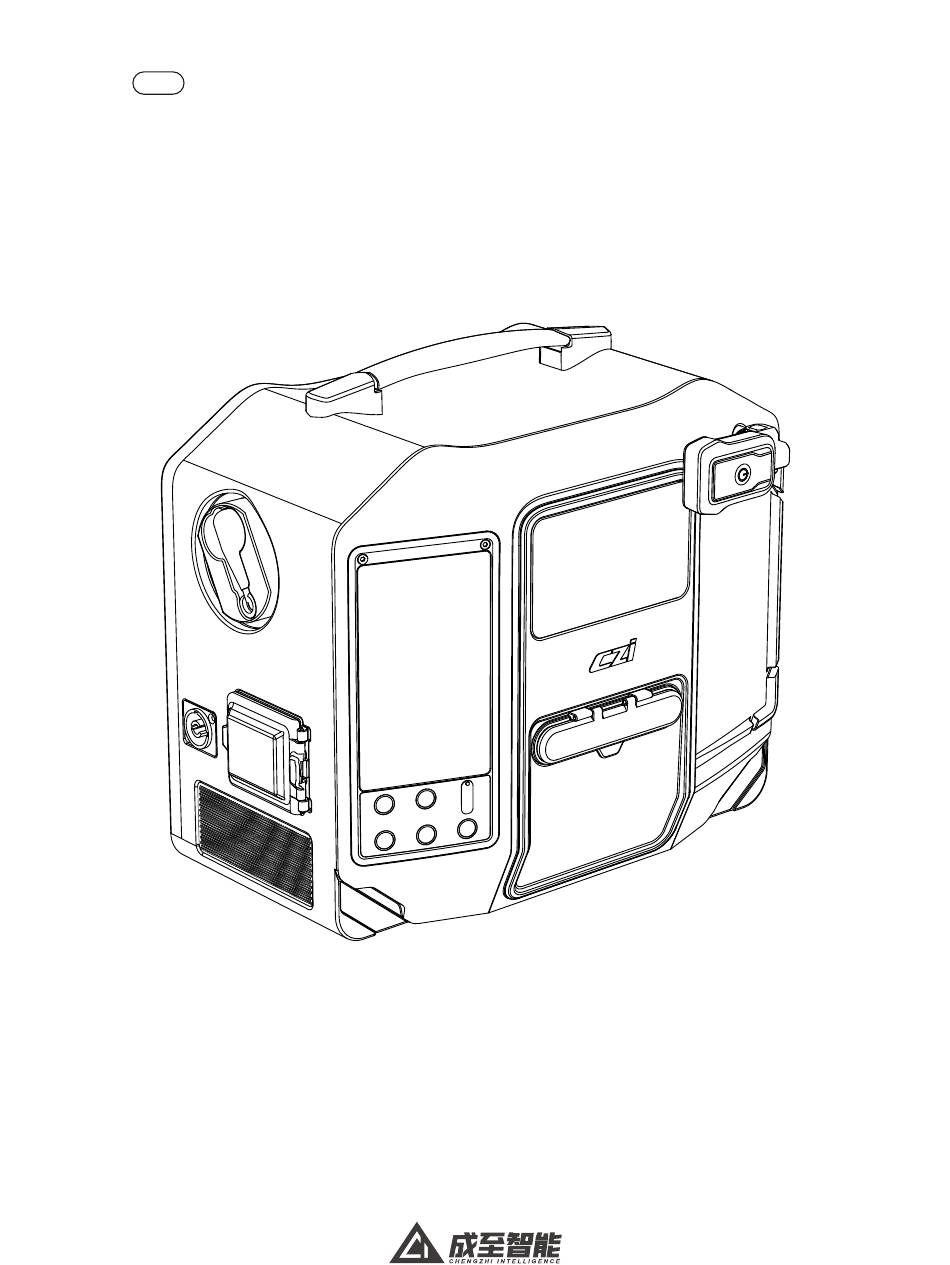

  • Page 1 TK3-M350产品使用说明书 用户说明书 V1.0 2024.4...

  • Page 3: Table Of Contents

    五、产品保养与维修 ·································· 42 Contents I. Disclaimers and Warnings ··························· 45 II. Introduction to TK3 Power Supply System ············· 45 III. Installation and Use Course of TK3 Power Supply System··· 50 IV. Firmware Upgrade ································ 74 V. Product Maintenance and Repair ····················· 85...

  • Page 4: 一、免责声明与警告

    任。使用本产品之前，请仔细阅读本文以确保已对产品进行正确的设置。不遵循 和不按照本文的说明与警告来操作可能会给您和周围的人带来伤害，损坏本产品 或者其他周围的物品。本文档及所有相关的文档最终解释权归成至智能所有。如 有更新， 恕不另行通知。 请访问 www.czi.com.cn 官方网站以获取最新的产品信息。 警告事项 ①使用前需要详细阅读说明书，确保 TK3 线缆被正确连接到无人机上。为防止 旋转的桨叶打到 TK3 线缆，需要使用轧带将 TK3 线缆固定在无人机上。 ②使用 TK3 时，无人机电池电量不要低于 60%，否则 TK3 会给飞机电池充电， 影响电池寿命。 ③无人机起飞之前，不要开启“电源开关” ，否则无人机将无法起飞。 ④不可在雨天飞行（雨水会顺着供电线缆进入电源箱） 。 ⑤为防止意外发生，任何时候都不可徒手触摸 TK3 线缆（ 高压 400V） 。如必须 带电接触 TK3 电缆，请务必带好绝缘手套（绝缘要求大于 500V） 。 二、TK3供电系统介绍...
  • Page 5 2.1 机载电源 对频按键 灯光输出接口 升级TPYE-C口 高压输入接口...
  • Page 6 2.2 地面供电系统 运输模式 提手 单手可提 电池连接 TYPE-C 插口 手动回线手柄 打开金属手柄 可以手动收线 近场灯光系统 总电源开关 线缆观察口 三防设计 电源插座 czi 标志 电源散热进风口 双层设计 高压线缆出线口 输出口三防设计 近场灯光系统 工作模式 可伸缩支撑杆 高压线缆出口输出口 电池连接 TYPE-C 插口 操作面板 总电源开关 飞机电池 手动回线手柄 快拆式脚架...
  • Page 7 2.3 地面供电系统控制面板 电源开或关 地面端输出功率 此键长按 3秒 Press and hold this Bottom for 3 seconds 电源开关 收线开关 Power switch Line switch 灯光开关 Light switch 收线力度，共分“弱”、“中”、“强”三挡 电源温度 2.3.1 长按 “电源开关” 3 秒控制电源输出开启和关闭 （开启和关闭时有发出蜂鸣声） 2.3.2 短按“灯光开关” 控制天空端的灯光开启和关闭（开启和关闭时有发出蜂鸣 声） ； 2.3.3 短按“收线开关” 控制自动收线开启和关闭（开启和关闭时有发出蜂鸣声） ； 2.3.4 短按...
  • Page 8 输入） 80 米电缆 线缆 线缆直径小于 2.8mm，过电流能力大于 10A， 重量小于 1.2kg/ 百 米 , 抗拉强度大于 20kg，耐压 600V，内阻小于 3.6Ω/100m@20℃ 额定输入电压 90-264 VAC+10% 额定工作频率 50/60 Hz 输出电压 400 VDC TK3-M350 天空端 外形尺寸 165.6mm*90.9mm*68.9mm 重量 566g±5% 功率 额定3.0KW 260-410 VDC 额定输入电压 额定输出电压 36.5-52.5 VDC 主额定输出电流...

  • Page 9: 三、Tk3供电系统安装和使用教程

    三、TK3供电系统安装和使用教程 3.1 激活步骤（首次使用设备） 1）图示 1 处的凸块与图示 2 的槽对准后，将电源线插入，顺时针旋转，直到听到 “咔” ，表示已完成。 2）电源插头与市电或者发电机插座连接完成，打开空气开关。 3）APP下载：www.czi.com.cn...
  • Page 10 4） 打开 “智声” APP， 进入 “智声” 主界面， 5）点击可用设备“TK3”, 如下图所示： 点击“连接设备” ，如下图所示：...
  • Page 11 6）点击“立即激活” ，如下图所示： 7）填写信息后，点击“激活”进入下 一步。...
  • Page 12 8）显 示“设 备 激 活 成 功” ，点 击“立 9） 等待地面端显示屏熄屏并重新启动， 即使用” 。 激活完成。...
  • Page 13 10）将按钮往箭头 1 所示方向移动， 逆时针方向旋转， 将供电线插头从插座上拔下， 把供电线收回，并盖上电源盖。 3.2 机载电源的安装教程 3.2.1 将天空端安装到无人机右电池的舱位上，替代原来的右电池（天空端只能 替代右边的电池） 。...
  • Page 14 3.3 ML200-M350 矩阵灯的安装教程（若不使用 ML200-M35 矩阵灯省略此步骤） 3.3.1 使用说明 1）将管夹打开到如下图状态。 2）将灯体上的两个 U 型座架在无人机的脚架上，如下图状态。 U 型座 M350 脚架...
  • Page 15 3） 将已经打开的灯管夹向前推至贴紧 M350 的脚架竖管， 然后合起灯管夹的夹盖， 用搭扣钩住灯管夹夹盖，最后按压搭扣尾部将其扣紧，安装完成，如下图。 M350 支撑架竖管 搭扣扣住 按压搭扣尾部 4) 拿出产品配置的电缆，逐一把端部的插头插入对应的插座内。 ①插上天空端插头； ②松开灯体上的插头防水盖； ③插上灯体上的插头，其中灯具上的插头插好后还需要将插头上的螺母顺时针 拧紧在插座上； ④将电缆按下图方式排布在两个支撑竖管上，用电缆自带的魔术贴将线缆固定， 完成安装，如下图。...
  • Page 16 3.3.2 拆卸 1) 依次拆下三个魔术贴，然后逆时针拧开插在灯具上的插头螺母，将所有插头 依次拔出，即可取下电缆，如下图。 拔出插头 拧开螺母 拧开螺母 拔出插头 拔出插头 拆开魔术贴 2) 将搭扣尾部向外掰开，然后打开灯管夹盖，再将整灯向上拉起取出，最后盖 上插座上的防水盖，即可完成拆卸，如下图。 打开灯管固定夹 向外掰开 盖上防水盖...
  • Page 17 3.3.3 控制 上电后，系留地面端面板可控制开关灯。 3.4 TK3 地面端的安装教程 3.4.1 把 TK3 地面端快拆脚架分别装在地面端上，如图所示。 （地面有水或者泥 泞的场所选择使用快拆脚架；地面没有水，无需装上脚架，可以省略此步骤）...
  • Page 18 3.4.2 用手握住手把，用力装到支座上，直到听到“咔”的一声，表示快拆脚架 已经安装成功了。 3.4.3 拉出 TK3 地面端上的伸缩杆，按压照明灯电源键，打开照明灯光。 （夜间 操作使用）...
  • Page 19 3.4.4 将地面端 LP12 航空插头拉出约 3 米，与机载电源的 LP12 航空插座连接。 3.4.5 将 ML200-M350 矩阵灯的插头，与机载电源的灯插口插座连接。...
  • Page 20 3.4.6 用魔术轧带把 TK350 供电线绑在无人机脚架上，也可以与矩阵灯供电线一 起绑。 单独 TK3 线缆的绑法 与矩阵灯供电线一起的绑法 3.4.7 图示 1 处的凸块与图示 2 的槽对准后，将电源线插入，顺时针旋转，直到 听到“咔” ，表示已完成。...
  • Page 21 3.4.8 电源插头与市电或者发电机插座连接。 3.4.9 将电池信号线插入 M350 电池插座，如图所示： 3.4.10 再将电池信号线插入 TYPE-C 插座，如图所示：...
  • Page 22 3.5 TK3 供电系统使用教程 3.5.1 按照上述步骤安装好 TK3 天空端、灯光和 TK3 地面端后。 3.5.2 打开 TK3 地面端的空气开关，开启地面端。...
  • Page 23 3.5.3 开启无人机，飞机解锁，飞到离地 3 米高度悬停。 3.5.4 长按“电源开关”3 秒启动电源输出。 （请注意，飞机没起飞时不要启动电 源输出，否则无人机无法起飞） 此键长按 3秒 Press and hold this Bottom for 3 seconds 电源开关 收线开关 Power switch Line switch 灯光开关 Light switch 3.5.5 短按“灯光开关”开启灯光。 （无人机未起飞，灯光亮起 3 秒后自动关闭） 此键长按 3秒 Press and hold this Bottom for 3 seconds 电源开关...
  • Page 24 3.5.6 飞机以 1 米 / 秒的速度上升飞到预定高度悬停， 短按 “收线开关” 开启收线， 收线力度根据需要调整，能把线缆拉直即可。 此键长按 3秒 Press and hold this Bottom for 3 seconds 电源开关 收线开关 Power switch Line switch 灯光开关 Light switch 3.5.7 遥控设置教程 1）打开遥控，进入飞行界面。...
  • Page 25 2）进入“飞控参数设置” ，如下图所示。 3）点击图标处，自定义电量报警，推荐设置低电量值范围 45%。 （当电量低于 45% 警报，系留为非正常工作状，请尽快下降无人机）...
  • Page 26 3.6 TK3 供电系统回收教程 3.6.1 收线强度调整为“中” ，操纵无人机以 1 米 / 秒的速度下降。 3.6.2 无人机降落至离地面 3 米高度时悬停，关闭灯光，关闭收线，关闭电源输出。 3.6.3 飞机继续降落地面停桨，关闭飞机。 3.6.4 拔下 LP12 航空插头。 （千万注意， 拔 LP12 航空插头前， 必须确认 “电源开关” 处于“关”的状态） 3.6.5 将挂线勾拆卸下来，如图所示： 3.6.6 关闭应急照明灯，把伸缩杆收回。 （夜间操作使用） 3.6.7 手动把剩余供电线缆收回设备内部，如图所示。 （图中收不回去是正常的， 需要手动将线放进地面端里面）...
  • Page 27 3.6.8 手动将线折叠放进地面端里面，收纳完成后如图所示： 3.6.9 关闭 TK3 地面端的空气开关。...
  • Page 28 3.6.10 将按钮往箭头 1 所示方向移动，逆时针方向旋转，把将供电线接头从插座 上拔下，把供电线收回，并盖上电源盖。 3.6.11 把 TK3 地面端竖直立起，手握住图示位置，直接把折叠脚架拔出来。...
  • Page 29 3.6.12 30 米延长线安装教程 将地面端 LP12 航空插头拉出约 将地面端线缆上的吊环与 30 米延长线的 3 米，与 30 米延长线的 LP12 吊环通过快拆卡扣连接，如图所示。 航空插座连接。 3.7 使用 TK3 常见问题及解答 问题 1：使用 TK3 时能否先供电后启动无人机？ 答：不能，这样无人机无法起飞，正确步骤是先启动无人机，后供电。 问题 2：导线破损能自行处理吗？ 答：导线出现破损不能自行处理，必须发回厂家处理。 问题 3：TK3 那些接口支持热插拔？ 答：TK3 是高压供电设备，所有接口都不支持热插拔，切记！ 问题 4：开启电源怎么判断系留是否正常工作？ 答：打开“电源开关” ，地面端显示屏输出功率正常，代表系留正常工作。...
  • Page 30 问题 5：使用 TK3 系留的过程中遥控器提示“电池槽左电池接触不良，请尽快 返航或降落”和“电池槽右电池接触不良，请尽快返航或降落” ， “电池输出功 率不足，请尽快返航或降落”怎么办？ 答 : 以上均为正常情况， 可以继续飞行， 使用 TK3 给飞机供电都会出现这个警报。 出现这种警报是因为无人机处于 TK3 工作状态下，优先 TK3 供电，当 TK3 供 电能满足无人机功耗时，电池没有功率输出，电池没有功率输出，就会激发飞 机报警，对飞行安全没有影响。 问题 6: 使用 TK3 系留的过程中遥控器提示“电池温度过低无法起飞，请等待电 池自加热至 10 度以上或提前预热电池” ，怎么办？ 答：将两个电池放到无人机，打开无人机电源，等待电池加热完成，无人机电 池再与地面端的 TPYE-C 连接。...
  • Page 31 问题 7: 使用系留时， 无人机下降后， 遥控器报“无法起飞 : 两块电池间压差过大” 怎么办？ 答；当电池电量过高时，出现两块电池间压差过大是正常的，或者可以调换两 块电池继续飞行。 问题 8: 使用系留时， 无人机下降后， 遥控器报“左右电池版本不一致”怎么办？ 答：出现此报错是正常，重启无人机后即可再次起飞。...

  • Page 32: 四、固件升级

    四、固件升级 4.1“智声”APP固件升级 4.1.1 App下载网址： www.czi.com.cn 4.1.2 TK3地面端接上电源，打开空气开关； 4.1.3 TK3地面端的高压线缆插入天空端上，长按“电源开关”3秒控制电源输出 开启。（天空端不能装到无人机上），如图所示：...
  • Page 33 4.1.4 进入“智声”APP主界面，点击“连接设备”，如下图所示：...
  • Page 34 4.1.5 点击可用设备“TK3”, 如下图所 4.1.6 点击“检查更新”, 如下图所示 : 示 :...
  • Page 35 4.1.7 点击“立即更新”, 如下图所示 : 4.1.8 等待上传进度完成，如下图所示 :...
  • Page 36 4.1.9 上传成功，点击“确认” 。 4.1.10 固件上传完成后等待地面端显 示屏熄屏并重新启动，升级完成。...
  • Page 37 4.2 有线固件升级 4.2.1 在线升级方式。 4.2.2 官方网站 www.czi.com.cn 下载“CziAssistant.exe”PC 软件安装包。 4.2.3 TK3 地面端接上电源，打开空气开关；用数据线连接面板的 TYPE-C 处，另 外一端连接电脑。 4.2.4 TK3 地面端的高压线缆插入天空端上，长按“电源开关”3 秒控制电源输出 开启。 （天空端不能装到无人机上） ，如图所示。...
  • Page 38 4.2.5 进入“CziAssistant.exe”PC 主界面，点击“在线升级” ，如下图所示： 4.2.6 双击“固件版本” ，如下图所示：...
  • Page 39 4.2.7 弹出窗口点击“Yes”, 如下图所示： 4.2.8 文件传输中，等待进度条完成，如下图所示：...
  • Page 40 4.2.9 固件传输完成后，等待地面端显示屏熄屏并重新启动，升级完成。 4.3 离线升级方式 4.3.1 官方网站 www.czi.com.cn 下载“CziAssistant.exe”PC 软件安装包。 4.3.2 TK3 地面端接上电源，打开空气开关；用数据线连接面板的 TYPE-C 处，另 外一端连接电脑。 4.3.3 TK3 地面端的高压线缆插入天空端上，长按“电源开关”3 秒控制电源输出 开启。 （天空端不能装到无人机上） ，如图所示：...
  • Page 41 4.3.4 进入“CziAssistant”APP 主界面，点击“离线升级” ，如下图所示： 4.3.5 点击“固件版本文件” ，例 TK3_XXX.bin 文件。 4.3.6 弹出窗口点击“Yes”, 如下图所示：...
  • Page 42 4.3.7 文件传输中，等待进度条完成，如下图所示： 4.3.8 固件传输完成后，等待地面端显示屏熄屏并重新启动，升级完成。...

  • Page 43: 五、产品保养与维修

    五、产品保养与维修 5.1 检查保养 在作业前后开展例行检查或定期保养，可大幅提升产品可靠性，降低安全隐患， 延长使用寿命。 5.1.1 日常检查 每次外出使用前和使用后，建议执行以下例行检查。 不带电检查表 1、目视及触摸检查快拆脚架、提手、整体外壳是否完好，有 裂纹或有破损。 2、各个连接部件螺丝是否锁紧，尤其关注快拆脚架连接件、 提手连接件、电源线连接件的螺丝。 3、把全部TK3线缆拉出，观察线缆表皮是否有破损、粘连， 地面端 若有破损禁止使用，联系成至智能售后，严禁私自处理。 4、各个风扇进风口和出风口有无异物堵塞。 5、TK3供电线是否能正常拉出。 1、前后两部分是否连接紧密，各个螺丝是否锁紧。 2、电池锁紧旋钮是否牢靠，确保飞行时不会松脱。 天空端 3、各个接口是否有异物。 4、天空端外表是否有明显损伤，若有明显损伤禁止用于飞行。...
  • Page 44 外出应急物资检查 TK3 地面供电系统装箱清单（M350 版） TK3 地面端 1 台 地面电源连接线 1 根 可拆卸脚架 4 个 TK3-M350 天空端 1 个 TK3-M350 电池插头 1 根 绝缘手套 1 双 挂线扣 2 个 产品合格证 1 张 产品使用说明书 1 本 5.1.2 上电检查 ①地面端是否能正常开机。 ②地面端显示屏是否能正常显示参数。 ③飞行供电测试，设备是否能给飞机供电，ML200 矩阵灯能否正常点亮。...
  • Page 45 5.2 产品维修 5.2.1 如何维修 如有退换货需求请致电 400-008-8306 客服热线，联系售后客服进行处理 成至智能保证，在正常使用情况下，您购买的成至智能产品在保修期内没有材 料和工艺上的缺陷。本产品的保修期从您收到货物后的当日算起，或由成至智 能另有规定。...
  • Page 46 5.2.2 维修规则 在产品有效保修期内产品出现性能故障，您可以申请产品保修服务 , 实行免费保 修服务必须符合以下条件： √ 自购买产品在规定的产品保修期限内正常使用，出现非人为的性能故障的产 品； √ 无擅自拆除、无非官方说明书指引的改装或加装、其它非人为引起的故障； √ 提供有效的购买证明、单据及单号。 以下情况不属于免费产品保修服务的情形： × 发生人为的非产品本身质量问题导致的碰撞、烧毁事故； × 发生非官方说明书指导的私自改装、拆解、开壳等行为而造成的损坏； × 未按说明书指导的不正确安装、使用及操作所造成的损坏； × 在无官方说明指导的情况下，客户自行维修装配件导致的损坏； × 因非官方说明书指导的电路改造、或电池组、充电器的匹配使用不当导致的 损坏； × 未按产品说明书操作导致的损坏； × 在恶劣的环境下操控导致的损坏，如大风、雨天、沙尘等； × 在电磁环境复杂或强干扰源环境下操控导致的损坏， 如矿区、 发射塔、 高压线、 变电站等， × 与其他无线设备相互干扰的情况下操控导致的损坏，如发射机、图传信号、 WiFi 信号干扰等； × 在零部件发生老化或损坏的情况下强制使用造成的损坏； ×...
  • Page 47 5.2.3 其他须知： √ 不同国家购买产品，鉴于产品差异，保修期间退换货和保修服务将有所不同。 详情请咨询 400-008-8306。 √ 将产品寄往成至智能时您需先行承担邮寄费用。 √ 用户需将问题产品寄回，成至智能授权代理商或成至智能售后服务中心收到 问题机后，将对产品进行故障检测以确定问题责任。若属于产品本身质量缺陷， 成 至智能负责承担检测费、材料费、人工费及快递费。 √ 若经过检测产品不符合免费维修条件，客户可选择付费维修或寄回。 √ 若机器的问题不在保修范围内（如人为导致机器损坏） ，我们会根据具体问题 收取相 应的检测费、更换零件费、测试费、人工费及快递费。 √ 请注意，产品维修可能会导致数据丢失，请您先行备份您的数据。 √ 已过保产品可付费使用数据分析服务，分析结果将不影响成至智能的最终处 理方案。 √ 请勿寄回电芯破损、鼓包、漏液等严重损坏的电池；若已经寄回，则我司将 会对此类电池进行报废处理，不作退还。 √ 鉴于产品版本差异，产品不支持全球联保，只能在成至智能指定的区域维修 中心进行保修服务。如果需要在非购买区域指定维修中心维修，成至智能会根 据当 地的库存情况酌情处理，且只提供付费服务。 √若客户提供的收件地址错误，或存在收件人拒绝接收的情况，由此产生的损 失须由客户承担。 √ 快递无法投递或被拒收后退还成至智能的，成至智能将代为保管，并从退还 之 日 起 计 算 仓 储 费。由 于 仓 储 环 境 有 相 应 的 要 求，仓 储 费 计 费 标 准 详 询 400-008-8306，当仓储费等价于产品剩余价值时，成至智能将有权对该产品进...
  • Page 48 成至技术支持 www.czi.com.cn 服务热线：400-008-8306 如您对说明书有任何疑问或者建议 请通过以下电子邮箱联系我们： czzn@czi.com.cn ChengZhi Support www.czi.com.cn Service Hotline: 400-008-8306 If you have any questions or suggestions regarding the manual, please contact us at: czzn@czi.com.cn Made in China...

  • Page 49: Disclaimers And Warnings

    ① Please read the Specification carefully before use to make sure that the TK3 cable is properly connected to the UAV. It’s necessary to fix TK3 cable on the UAV with rolling strip to prevent the rotating blade from hitting the TK3 cable.
  • Page 50 2.1 Airborne Power Supply Frequency matching button Light output interface Upgraded TYPE-C interface High-voltage input interface...
  • Page 51 Near field lighting Main power On / Off system Three-proof design Cable viewing port Power supply socket czi logo Power supply heat dissipation air inlet High voltage cable outlet Double-layer design Triple-proof design of output ports Near field lighting system...
  • Page 52 2.3 Ground power supply system control panel Power On or Off Ground-end output power 此键长按 3秒 Press and hold this Bottom for 3 seconds 电源开关 收线开关 Power switch Line switch 灯光开关 Light switch Take-up strength in three gears: Power supply temperature “weak”, “medium”...
  • Page 53 2.4 Equipment Parameters TK3 ground end Overall 356mm*310mm*229mm dimensions Weight 7.5 kg ± 5% ≥ 3000 W (176Vac-264Vac input); ≥ 1500 W（90Vac-175Vac Power input） 80m cable Cable diameter less than 2.8mm, over-current capacity greater Cable than 10 A, weight less than 1.2 kg / hundred meter, tensile strength greater than 20 kg, withstand voltage 600 V, internal resistance less than 3.6Ω/100m@20℃...

  • Page 54: Installation And Use Course Of Tk3 Power Supply System

    III. Installation and Use Course of TK3 Power Supply System 3.1 Activation Steps (Using the device for the first time) 1) After aligning the tab at the 1 position with the slot at the 2 position in the figure, insert the power cables and rotate them clockwise until you hear a “click”, indicating that it is done.
  • Page 55 4) Open “czi Sound” APP, enter the 5) Click the available device “TK3”, main interface of “czi Sound”, and as shown in the following figure. click “Connect Device”, as shown in the following figure.
  • Page 56 6) Click “Activate Now”, as shown 7) After filling in the information, in the following figure. click “Activate” to enter the next step.
  • Page 57 8 ) D i s p l a y “ D e v i c e A c t i v a t i o n 9) Wait for the ground end display screen to be black and restart, Successful”, and click “Use Now”. when activation is complete.
  • Page 58 10) Move the button in the direction shown by arrow 1, turn it counterclock- wise, unplug the power supply cable from the socket, retract the power supply cable and close the power supply cover. 3.2 Installation Tutorial of Drone Power Supply 3.2.1 Replace the original right battery by installing the drone end into the storage space for the UAV's right battery (the drone end can only replace the right battery).
  • Page 59 3.3 Installation Tutorial of ML200 matrix lamp (Please omitted if ML200 matrix lamp is not used) 3.3.1 Instructions for Use 1)Open the pipe clamp as shown in the following figure. 2) Put the two U-shaped seats on the light body on the tripod of the UAV, as shown in the following figure.
  • Page 60 3) Push the opened light clamp forward to the tripod standpipe that is close to the M350, then close the cover of the lamp clamp, hook the light clamp cover with the buckle, and finally press the buckle at the end to fasten it, and complete the installation, as shown in the following figure.
  • Page 61 3.3.2 Disassembly 1) Remove the three Velcro strips in turn, then unscrew the plug nuts plugged into the light counterclockwise, pull out all the plugs in turn, and then remove the cable, as shown in the following figure. Unplug Unscrew Unscrew the nut the nut...
  • Page 62 3.4 Installation Tutorial for TK3 Ground End 3.4.1 Install the quick-release stand on the ground end of the TK3 on the ground end respectively, as shown in the figure (choose to use the quick-re- lease stand if there is water or mud on the ground; if there is no water on...
  • Page 63 “click”, indicating that the quick release stand has been successfully installed. 3.4.3 Pull out the extendable rod on the ground end of the TK3 and press the lighting power button to turn on the lighting. (for night operation)
  • Page 64 3.4.4 Pull the LP12 aviation plug ground end out for about 3m and connect it to the LP12 aviation socket of the onboard power supply . 3.4.5 Connect the plug of the ML200-M350 matrix lamp to the lamp socket of the drone power supply.
  • Page 65 3.4.6 Tie the TK350 power supply cable to the UAV tripod with Velcro strips, or it can be tied together with the matrix light power supply cable. How to tie a separate TK3 cable How to tie together with the matrix light power supply cable 3.4.7 After aligning the tab at the 1 position with the slot at the 2 position in...
  • Page 66 3.4.8 Connect the power plug to the electric supply or generator socket. 3.4.9 Insert the battery signal cable into the M350 battery socket, as shown in the figure. 3.4.10 Then insert the battery signal cable into the TYPE-C socket, as shown in the figure.
  • Page 67 3.5 Tutorial for TK3 Power Supply System 3.5.1 Install the TK3 drone end, lighting and TK3 ground end following the above steps. 3.5.2 Turn on the air switch of TK3 ground end and start the ground end.
  • Page 68 3.5.3 Turn on the UAV, unlock the drone, and drone hover at a height of 3m above the ground. 3.5.4 Press and hold the “Power switch” for 3S to start the power output. (Please note, do not start the power output before the drone takes off, otherwise the UAV will not be able to take off) 此键长按...
  • Page 69 3.5.6 The drone ascends at the speed of 1 m/s till the predetermined altitude, then hover. Press the “Line switch” to start the line retrieve. Adjust the line retrieve force as required to straighten the cable. 此键长按 3秒 Press and hold this Bottom for 3 seconds 电源开关...
  • Page 70 2）Enter “Flight Control Parameter Setting”, as shown in the following figure. 3）Click on the icon to customize the battery alarm, and it is recommended to set the low battery value range to 45%. (When the battery level is lower than 45%, there will be an alarm; the tethering is not in normal working condition, please descend the UAV as soon as possible)
  • Page 71 3.6 TK3 Power Supply System Recycling Tutorial 3.6.1 Adjust the strength of Cable retrieve to “Medium” and control UAV to make it descend at a speed of 1 m/s . 3.6.2 The UAV descend and hover at a height of 3m above the ground, turn off...
  • Page 72 3.6.6 Turn off the emergency lights and retrieve the extendable rod (for night operation). 3.6.7 Manually take back the remaining power supply cable inside the device as shown in the figure. (It is normal that the cable cannot be retrieved in the figure, and it is necessary to manually put the cable inside the ground end).
  • Page 73 3.6.9 Turn off the air switch at the ground end of TK3. 3.6.10 Move the button in the direction shown by arrow 1 and turn it coun- terclockwise to unplug the power supply cable connector from the socket, retrieve the power supply cable and close the power supply cover.
  • Page 74 3.6.11 Stand the ground end of the TK3 upright, hold it by hand in the position shown in the figure, and pull out the folding stand directly. 3.6.12 Installation tutorial of 30m extension cable Pull out about 3m LP12 aviation...
  • Page 75 3.7 Frequently Asked Questions and Answers When applying TK3 Question 1: Can the TK3 power on before starting the power supply for UAV? Answer: No, the UAV will not be able to take off. The correct procedure is to start the UAV first and then power it on.
  • Page 76 Answer: The above are normal conditions. You can continue to fly, and this alarm will appear when you use TK3 to power the drone. Such an alarm occurs because the UAV is first powered by TK3 when TK3 is working. When...
  • Page 77 Question 7: When using the tether, after the UAV descends, the remote control prompts “unable to take off: the pressure difference between the two batteries is too large”, what should I do? Answer: When the battery is too high, it is normal for the pressure differ- ence between the two batteries to be too large, or you can replace the two batteries to continue flying.

  • Page 78: Firmware Upgrade

    IV. Firmware Upgrade 4.1“CZI Sound” APPFirmware Upgrade 4.1.1 App download website: www.czi.com.cn; 4.1.2 Connect the power supply to the ground end of TK3, turn on the air switch; 4.1.3 Insert the high voltage cable of TK3 ground end into the drone end, press and hold the “Power switch”...
  • Page 79 4.1.4 Enter the main interface of “CZI Sound” APP, click “Connect Device”, as shown in the following figure.
  • Page 80 4.1.5 Click the available device 4.1.6 Click the “Check for Updates”, “TK3”, as shown in the following as shown in the following figure. figure.
  • Page 81 4.1.7 Click the “Update Now”, as 4.1.8 Wait for the completion of shown in the following figure. uploading progress, as shown in the following figure.
  • Page 82 4.1.9 Upload successfully, click 4.1.10 After the firmware finishing “Confirm”. uploading, wait for the ground end display screen to turn off and restart, and the upgrade is completed.
  • Page 83 4.2.2 Download “CziAssistant.exe” PC software installation package from the official website: www.czi.com.cn. 4.2.3 Connect the ground end of TK3 to the power supply and turn on the air switch; connect the data cable to the TYPE-C of the panel and the other end to the computer.
  • Page 84 4.2.5 Enter the main interface of “CziAssistant.exe” PC, click “Online Upgrade”, as shown in the following figure. 4.2.6 Double click on “Firmware Version”, as shown in the following figure.
  • Page 85 4.2.7 Click “Yes” in the pop-up window, as shown in the following figure. 4.2.8 While the file transfer is in progress, wait for the progress bar to complete, as shown in the following figure.
  • Page 86 4.3.1 Download “CziAssistant.exe” PC software installation package from the official website: www.czi.com.cn. 4.3.2 Connect the TK3 ground end to the power supply and turn on the air switch; connect the data cable to the TYPE-C of the panel, and connect the other end to the computer.
  • Page 87 4.3.4 Enter the main interface of “CziAssistant” APP, click “Offline Upgrade”, as shown in the following figure. 4.3.5 Click “Firmware Version File”, for example TK3_XXX.bin file. 4.3.6 Click “Yes” in the pop-up window, as shown in the following figure.
  • Page 88 4.3.7 While the file transfer is in progress, wait for the progress bar to complete, as shown in the following figure. 4.3.8 Once the firmware transfer is complete, wait for the ground side display screen to turn off and restart, and the upgrade is completed.

  • Page 89: Product Maintenance And Repair

    3. Pull out all TK3 cables and observe whether the surface Ground end of the cables is damaged or adhered. If any damage, they are prohibited to use.
  • Page 90 Inspection of outgoing emergency materials Packing list of TK3 ground power supply system (M30 version) TK3 ground end 1 unit Ground power connection cable 1 cable Detachable stand 4pcs TK3-M350 drone end TK3-M350 Battery Plug Insulating gloves 1 Pair Hanging wire buckle 2 pcs Product qualification certificate...

  • Page 91: Product Maintenance

    CZI guarantee, under normal use, the smart products you purchased are free from defects in materials and processes within the warranty period. The warranty period of this product starts from the day of receipt, or CZI speci- fied otherwise. Maintenance service...
  • Page 92 5.2.2 Maintenance rules In case of any performance failure during the valid warranty period of the product, you may apply for product warranty service. The following condi- tions must be met for free warranty service: √ The purchased products are normally used within the specified product warranty period, and non-artificial performance failure occurs;...
  • Page 93 √ If the express delivery cannot be delivered or rejected and returned to czi, czi will take care of it and the storage fee shall be calculated from the date of return. As the storage environment has corresponding requirements, inquiry 400-008-8306 for detail storage fee charge.
  • Page 94 (including but not limited to decorative stickers, UAS stickers, paints and lacquers, etc.). czi will not be responsible for the damage or loss of the personalized articles and decorations. √ In order to ensure your normal rights and interests, please check wheth- er the product is in good condition (whether there is any damage caused by logistics) when signing the goods.
