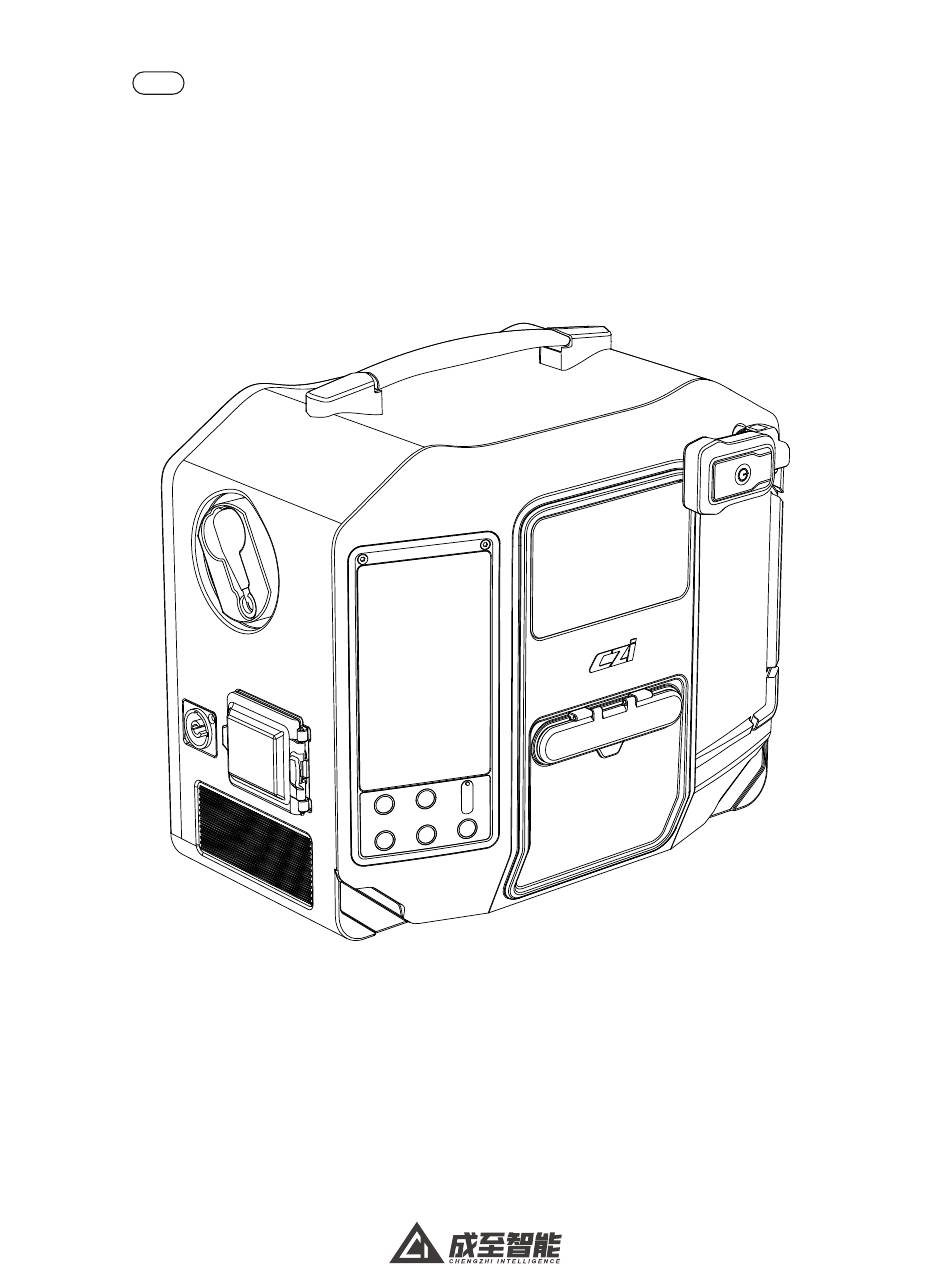

  • Page 1 TK3产品使用说明书 用户说明书 V1.0 2024.3...
  • Page 2 五、产品保养与维修 ·································· 34 Contents I. Disclaimers and Warnings ··························· 39 II. Introduction to TK3 Power Supply System ············· 39 III. Installation and Use Course of TK3 Power Supply System·· 44 IV. Firmware Upgrade ································ 63 V. Product Maintenance and Repair ····················· 72...
  • Page 3 循和不按照本文的说明与警告来操作可能会给您和周围的人带来伤害，损坏本产 品或者其他周围的物品。本文档及所有相关的文档最终解释权归成至智能所有。 如有更新，恕不另行通知。请访问 www.czi.com.cn 官方网站以获取最新的产品 信息。 警告事项 ①使用前需要详细阅读说明书，确保 TK3 线缆被正确连接到无人机上。为防止 旋转的桨叶打到 TK3 线缆，需要使用挂线勾将 TK3 线缆固定在无人机上。 ②使用 TK3 时，无人机电池电量不要低于 60%，否则 TK3 会给飞机电池充电， 影响电池寿命。 ③无人机起飞之前，不要开启“电源开关” ，否则无人机将无法起飞。 ④不可在雨天飞行（雨水会顺着供电线缆进入电源箱） 。 ⑤为防止意外发生，任何时候都不可徒手触摸 TK3 线缆（ 高压 400V） 。如必须 带电接触 TK3 电缆，请务必带好绝缘手套（绝缘要求大于 500V） 。 二、TK3供电系统介绍 成至 TK3 成至新一代地面供电系统，进一步优化尺寸和重量，将 220V 交流电...
  • Page 4 2.1 机载电源 灯光输出接口 对频按键 电池输出接口 高压输入接口...
  • Page 5 2.2 地面供电系统 运输模式 提手 单手可提 电池连接 TYPE-C 插口 手动回线手柄 打开金属手柄 可以手动收线 近场灯光系统 总电源开关 线缆观察口 三防设计 电源插座 czi 标志 电源散热进风口 双层设计 高压线缆出线口 输出口三防设计 近场灯光系统 工作模式 可伸缩支撑杆 高压线缆出口输出口 飞机电池 操作面板 电池连接 TYPE-C 插口 总电源开关 手动回线手柄 快拆式脚架...
  • Page 6 2.3 地面供电系统控制面板 电源开或关 地面端输出功率 此键长按 3秒 Press and hold this Bottom for 3 seconds 电源开关 收线开关 Power switch Line switch 灯光开关 Light switch 收线力度，共分“弱”、“中”、“强”三挡 电源温度 2.3.1 长按 “电源开关” 3 秒控制电源输出开启和关闭 （开启和关闭时有发出蜂鸣声） 2.3.2 短按 “灯光开关” 控制天空端的灯光开启和关闭 （开启和关闭时有发出蜂鸣声） 2.3.3 短按“收线开关” 控制自动收线开启和关闭（开启和关闭时有发出蜂鸣声） 2.3.4 短按 增加收线力度，短按...
  • Page 7 ＜7.5kg 功率 3000W（176Vac-264Vac）；1500W（90Vac-175Vac） 80 米电缆 线缆 线缆直径小于 2.8mm，过电流能力大于 10A， 重量小于 1.2kg/ 百 米 , 抗拉强度大于 20kg，耐压 600V，内阻小于 3.6Ω/100m@20℃ 额定输入电压 90-264 VAC+10% 额定工作频率 50/60 Hz 输出电压 400 VDC TK3-M30 天空端 外形尺寸 150.9*59.4*81mm 重量 ＜325g 功率 额定1.5 kw 400V 额定输入电压 额定输出电压 主额定输出电流...
  • Page 8 三、TK3供电系统安装和使用教程 3.1 激活步骤（首次使用设备） 1）图示 1 处的凸块与图示 2 的槽对准后，将电源线插入，顺时针旋转，直到听到 “咔” ，表示已完成。 2）电源插头与市电或者发电机插座连接完成，打开空气开关。 3）APP下载：www.czi.com.cn...
  • Page 9 4） 打开 “智声” APP， 进入 “智声” 主界面， 5）点击可用设备“TK3”, 如下图所示： 点击“连接设备” ，如下图所示：...
  • Page 10 6）点击“立即激活” ，如下图所示： 7）填写信息后，点击“激活”进入下 一步。...
  • Page 11 8）显 示“设 备 激 活 成 功” ，点 击“立 9） 等待地面端显示屏熄屏并重新启动， 即使用” 。 激活完成。...
  • Page 12 10）将按钮往箭头 1 所示方向移动， 逆时针方向旋转， 将供电线插头从插座上拔下， 把供电线收回，并盖上电源盖。 3.2 机载电源的安装教程 3.2.1 将天空端安装到无人机右电池的舱位上，替代原来的右电池（天空端只能 替代右边的电池） 。...
  • Page 13 3.3 ML200 矩阵灯的安装教程（若不使用 ML200 矩阵灯省略此步骤） 3.3.1 安装 1）将飞机机腹 4G 模块盖子换下，换成专用的灯体机腹快拆底盖。 卸下 换上 快拆底盖替换原机腹 4G 模块盖子 2）将一侧灯头向外展开与另一灯平行，然后将灯臂插入快拆底导向槽，推至尽 头完成安装。 向外展开至与左灯平行 灯体展开示意图 插入快拆底盖并推至尽头 支架卡入快拆底盖...
  • Page 14 3）将线缆插头插入天空端端口。 线缆插头插入位置 3.3.2 拆卸 将电源插头拔出后，向右推动滑钮至尽头，然后按住滑钮将灯臂向飞机机头方 向推出，直至将灯体取下，再折叠回收即可。 向右推动滑钮 快拆底盖两侧按键 灯体折叠...
  • Page 15 3.3.3 控制 上电后，系留地面端面板可控制开关灯。 3.3.4 灯体可调角度及安全距离 两侧灯体都可手动调节至 0°、+15°和 -15°三档角度。 水平 0° +15°往机头 -15°往机头 +15° -15° 距飞机正顶 8m 距飞机正顶 8m 安全作业距离 3.4 TK3 地面端的安装教程 3.4.1 把 TK3 地面端快拆脚架分别装在地面端上，如图所示（地面有水或者泥泞 的场所选择使用快拆脚架；地面没有水，无需装上脚架，可以省略此步骤）...
  • Page 16 3.4.2 用手握住手把，用力装到支座上，直到听到“咔”的一声，表示快拆脚架 已经安装成功了。 3.4.3 拉出 TK3 地面端上的伸缩杆，按压照明灯电源键，打开照明灯光。 （夜间 操作使用）...
  • Page 17 3.4.4 将地面端 LP12 航空插头拉出约 3 米，与机载电源的 LP12 航空插座连接。 3.4.5 将 ML200 矩阵灯的插头，与机载电源的灯插口插座连接。...
  • Page 18 3.4.6 用快拆卡扣把 TK3 供电线绑在无人机上（靠天空端的一侧） ，如图所示： 3.4.7 图示 1 处的凸块与图示 2 的槽对准后，将电源线插入，顺时针旋转，直到 听到“咔” ，表示已完成。...
  • Page 19 3.4.8 电源插头与市电或者发电机插座连接。 3.4.9 将电池信号线插入 M30 电池插座，如图所示： 3.4.10 再将电池信号线插入 TYPE-C 插座，如图所示：...
  • Page 20 3.5 TK3 供电系统使用教程 3.5.1 按照上述步骤安装好 TK3 天空端、灯光和 TK3 地面端后。 3.5.2 打开 TK3 地面端的空气开关，开启地面端。...
  • Page 21 3.5.3 开启无人机，飞机解锁，飞到离地 3 米高度悬停。 3.5.4 长按“电源开关”3 秒启动电源输出。 （请注意，飞机没起飞时不要启动电 源输出，否则无人机无法起飞） 此键长按 3秒 Press and hold this Bottom for 3 seconds 电源开关 收线开关 Power switch Line switch 灯光开关 Light switch 3.5.5 短按“灯光开关”开启灯光。 （无人机未起飞，灯光亮起 3 秒后自动关闭） 此键长按 3秒 Press and hold this Bottom for 3 seconds 电源开关...
  • Page 22 Bottom for 3 seconds 电源开关 收线开关 Power switch Line switch 灯光开关 Light switch 3.6 TK3 供电系统回收教程 3.6.1 收线强度调整为“中” ，操纵无人机以 1 米 / 秒的速度下降。 3.6.2 无人机降落至离地面 3 米高度时悬停，关闭灯光，关闭收线，关闭电源输出。 3.6.3 飞机继续降落地面停桨，关闭飞机。 3.6.4 拔下 LP12 航空插头。 （千万注意， 拔 LP12 航空插头前， 必须确认 “电源开关” 处于“关”的状态） 3.6.5 将挂线勾拆卸下来，如图所示：...
  • Page 23 3.6.6 关闭应急照明灯，把伸缩杆收回（夜间操作使用） 3.6.7 手动把剩余供电线缆收回设备内部，如图所示。 （图中收不回去是正常的， 需要手动将线放进地面端里面） 。 3.6.8 手动将线折叠放进地面端里面，收纳完成后如图所示：...
  • Page 24 3.6.9 关闭 TK3 地面端的空气开关。 3.6.10 将按钮往箭头 1 所示方向移动，逆时针方向旋转，把将供电线接头从插座 上拔下，把供电线收回，并盖上电源盖。...
  • Page 25 3.6.11 把 TK3 地面端竖直立起，手握住图示位置，直接把折叠脚架拔出来。 3.7 使用 TK3 常见问题及解答 问题 1：使用 TK3 时能否先供电后启动无人机？ 答：不能，这样无人机无法起飞，正确步骤是先启动无人机，后供电。 问题 2：导线破损能自行处理吗？ 答：导线出现破损不能自行处理，必须发回厂家处理。 问题 3：TK3 那些接口支持热插拔？ 答：TK3 是高压供电设备，所有接口都不支持热插拔，切记！ 问题 4：开启电源怎么判断系留是否正常工作？ 答：打开“电源开关” ，地面端显示屏输出功率正常，代表系留正常工作。...
  • Page 26 问题 5：使用 TK3 系留的过程中遥控器提示“电池槽左电池接触不良，请尽快 返航或降落”和“电池槽右电池接触不良，请尽快返航或降落” ， “电池输出功 率不足，请尽快返航或降落”怎么办？ 答 : 以上均为正常情况， 可以继续飞行， 使用 TK3 给飞机供电都会出现这个警报。 出现这种警报是因为无人机处于 TK3 工作状态下，优先 TK3 供电，当 TK3 供 电能满足无人机功耗时，电池没有功率输出，电池没有功率输出，就会激发飞 机报警，对飞行安全没有影响。 问题 6: 使用 TK3 系留的过程中遥控器提示“电池温度过低无法起飞，请等待电 池自加热至 10 度以上或提前预热电池” ，怎么办？ 答：将两个电池放到无人机，打开无人机电源，等待电池加热完成，无人机电 池再与地面端的 TPYE-C 连接。...
  • Page 27 四、固件升级 4.1.1 App下载网址： http://www.czi.com.cn 4.1.2 TK3地面端接上电源，打开空气开关； 4.1.3 TK3地面端的高压线缆插入天空端上，长按“电源开关”3秒控制电源输出 开启。（天空端不能装到无人机上） 4.1.4 进入“智声”APP主界面，点击“连接设备”，如下图所示。...
  • Page 28 4.1.5 点击可用设备“TK3”, 如下图所 4.1.6 点击“检查更新”, 如下图所示 : 示 :...
  • Page 29 4.1.7 点击“立即更新”, 如下图所示 : 4.1.8 等待上传进度完成，如下图所示 :...
  • Page 30 4.1.9 上传成功，点击“确认” 。 4.1.10 固件上传完成后等待地面端显 示屏熄屏并重新启动，升级完成。...
  • Page 31 4.2 有线固件升级 4.2.1 在线升级方式 1) 官方网站下载“CziAssistant.exe”PC 软件安装包。TK3 地面端接上电源，打 开空气开关；用数据线连接面板的 TYPE-C 处，另外一端连接电脑。 TK3 地面端的高压线缆插入天空端上，长按“电源开关”3 秒控制电源输出开启。 （天空端不能装到无人机上） 2) 进入“CziAssistant.exe”PC 主界面，点击“在线升级” ，如下图所示： 3) 双击“固件版本” ，如下图所示：...
  • Page 32 4) 弹出窗口点击“Yes”, 如下图所示： 5) 文件传输中，等待进度条完成，如下图所示：...
  • Page 33 6) 固件传输完成后，等待地面端显示屏熄屏并重新启动，升级完成。 4.3 离线升级方式 1）地面端升级 4.3.1 官方网站下载“CziAssistant.exe”PC 软件安装包。 4.3.2 TK3 地面端接上电源，打开空气开关；用数据线连接面板的 TYPE-C 处，另 外一端连接电脑。 4.3.3 TK3 地面端的高压线缆插入天空端上，长按“电源开关”3 秒控制电源输出 开启。 （天空端不能装到无人机上）...
  • Page 34 4.3.4 进入“CziAssistant”APP 主界面，点击“离线升级” ，如下图所示。 4.3.5 点击“固件版本文件” ，例 TK3_XXX.bin 文件。 4.3.6 弹出窗口点击“Yes”, 如下图所示：...
  • Page 35 4.3.7 文件传输中，等待进度条完成，如下图所示： 4.3.8 固件传输完成后，等待地面端显示屏熄屏并重新启动，升级完成。...
  • Page 36 五、产品保养与维修 5.1 检查保养 在作业前后开展例行检查或定期保养，可大幅提升产品可靠性，降低安全隐患， 延长使用寿命。 5.1.1 日常检查 每次外出使用前和使用后，建议执行以下例行检查。 不带电检查表 1、目视及触摸检查快拆脚架、提手、整体外壳是否完好，有 裂纹或有破损。 2、各个连接部件螺丝是否锁紧，尤其关注快拆脚架连接件、 提手连接件、电源线连接件的螺丝。 3、把全部TK3线缆拉出，观察线缆表皮是否有破损、粘连， 地面端 若有破损禁止使用，联系成至智能售后，严禁私自处理。 4、各个风扇进风口和出风口有无异物堵塞。 5、TK3供电线是否能正常拉出。 1、前后两部分是否连接紧密，各个螺丝是否锁紧。 2、电池锁紧旋钮是否牢靠，确保飞行时不会松脱。 天空端 3、各个接口是否有异物。 4、天空端外表是否有明显损伤，若有明显损伤禁止用于飞行。...
  • Page 37 外出应急物资检查 TK3 地面供电系统装箱清单（M30 版） TK3 地面端 1 台 地面电源连接线 1 根 可拆卸脚架 4 个 TK3-M30 天空端 1 个 TK3-M30 电池插头 1 根 绝缘手套 1 双 挂线扣 2 个 产品合格证 1 张 产品使用说明书 1 本 5.1.2 上电检查 ①地面端是否能正常开机 ②地面端显示屏是否能正常显示参数 ③飞行供电测试，设备是否能给飞机供电，ML200 矩阵灯能否正常点亮。...
  • Page 38 5.2 产品维修 5.2.1 如何维修 如有退换货需求请致电 400-008-8306 客服热线，联系售后客服进行处理 成至智能保证，在正常使用情况下，您购买的成至智能产品在保修期内没有材 料和工艺上的缺陷。本产品的保修期从您收到货物后的当日算起，或由成至智 能另有规定。...
  • Page 39 5.2.2 维修规则 在产品有效保修期内产品出现性能故障，您可以申请产品保修服务 , 实行免费保 修服务必须符合以下条件： √ 自购买产品在规定的产品保修期限内正常使用，出现非人为的性能故障的产 品； √ 无擅自拆除、无非官方说明书指引的改装或加装、其它非人为引起的故障； √ 提供有效的购买证明、单据及单号。 以下情况不属于免费产品保修服务的情形： × 发生人为的非产品本身质量问题导致的碰撞、烧毁事故； × 发生非官方说明书指导的私自改装、拆解、开壳等行为而造成的损坏； × 未按说明书指导的不正确安装、使用及操作所造成的损坏； × 在无官方说明指导的情况下，客户自行维修装配件导致的损坏； × 因非官方说明书指导的电路改造、或电池组、充电器的匹配使用不当导致的 损坏； × 未按产品说明书操作导致的损坏； × 在恶劣的环境下操控导致的损坏，如大风、雨天、沙尘等； × 在电磁环境复杂或强干扰源环境下操控导致的损坏， 如矿区、 发射塔、 高压线、 变电站等， × 与其他无线设备相互干扰的情况下操控导致的损坏，如发射机、图传信号、 WiFi 信号干扰等； × 在零部件发生老化或损坏的情况下强制使用造成的损坏； ×...
  • Page 40 5.2.3 其他须知： √ 不同国家购买产品，鉴于产品差异，保修期间退换货和保修服务将有所不同。 详情请咨询 400-008-8306。 √ 将产品寄往成至智能时您需先行承担邮寄费用。 √ 用户需将问题产品寄回，成至智能授权代理商或成至智能售后服务中心收到 问题机后，将对产品进行故障检测以确定问题责任。若属于产品本身质量缺陷， 成 至智能负责承担检测费、材料费、人工费及快递费。 √ 若经过检测产品不符合免费维修条件，客户可选择付费维修或寄回。 √ 若机器的问题不在保修范围内（如人为导致机器损坏） ，我们会根据具体问题 收取相 应的检测费、更换零件费、测试费、人工费及快递费。 √ 请注意，产品维修可能会导致数据丢失，请您先行备份您的数据。 √ 已过保产品可付费使用数据分析服务，分析结果将不影响成至智能的最终处 理方案。 √ 请勿寄回电芯破损、鼓包、漏液等严重损坏的电池；若已经寄回，则我司将 会对此类电池进行报废处理，不作退还。 √ 鉴于产品版本差异，产品不支持全球联保，只能在成至智能指定的区域维修 中心进行保修服务。如果需要在非购买区域指定维修中心维修，成至智能会根 据当 地的库存情况酌情处理，且只提供付费服务。 √若客户提供的收件地址错误，或存在收件人拒绝接收的情况，由此产生的损 失须由客户承担。 √ 快递无法投递或被拒收后退还成至智能的，成至智能将代为保管，并从退还 之 日 起 计 算 仓 储 费。由 于 仓 储 环 境 有 相 应 的 要 求，仓 储 费 计 费 标 准 详 询 400-008-8306，当仓储费等价于产品剩余价值时，成至智能将有权对该产品进...
  • Page 41 ① Please read the Specification carefully before use to make sure that the TK3 cable is properly connected to the UAV. It’s necessary to fix TK3 cable on the UAV with hanging wire hook to prevent the rotating blade from hitting the TK3 cable.
  • Page 42 2.1 Airborne Power Supply Light output interface Frequency matching button Battery output interface High-voltage input interface...
  • Page 43 Near field lighting Main power On / Off system Three-proof design Cable viewing port Power supply socket czi logo Power supply heat dissipation air inlet High voltage cable outlet Double-layer design Triple-proof design of output ports Near field lighting system...
  • Page 44 2.3 Ground power supply system control panel Power On or Off Ground-end output power 此键长按 3秒 Press and hold this Bottom for 3 seconds 电源开关 收线开关 Power switch Line switch 灯光开关 Light switch Take-up strength in three gears: Power supply temperature “weak”, “medium”...
  • Page 45 2.4 Equipment Parameters TK3 ground end Overall 356mm*310mm*229mm dimensions Weight ＜7.5kg Power 3000W（176Vac-264Vac）；1500W（90Vac-175Vac） 80 m cable Cable diameter less than 2.8 mm, over-current capacity greater Cable than 10A, weight less than 1.2 kg / hundred meter, tensile strength greater than 20 kg, withstand voltage 600V, internal resistance less than 3.6Ω/100m@20℃...
  • Page 46 III. Installation and Use Course of TK3 Power Supply System 3.1 Activation Steps (Using the device for the first time) 1) After aligning the tab at the 1 position with the slot at the 2 position in the figure, insert the power cables and rotate them clockwise until you hear a “click”, indicating that it is done.
  • Page 47 4) Open “czi Sound” APP, enter the 5) Click the available device “TK3”, main interface of “czi Sound”, and as shown in the following figure. click “Connect Device”, as shown in the following figure.
  • Page 48 6) Click “Activate Now”, as shown 7) After filling in the information, in the following figure. click “Activate” to enter the next step.
  • Page 49 8 ) D i s p l a y “ D e v i c e A c t i v a t i o n 9) Wait for the ground end display Successful”, and click “Use Now”. screen to be black and restart, when activation is complete.
  • Page 50 10) Move the button in the direction shown by arrow 1, turn it counterclock- wise, unplug the power supply cable from the socket, retract the power supply cable and close the power supply cover. 3.2 Installation Tutorial of Drone Power Supply 3.2.1 Replace the original right battery by installing the drone end into the storage space for the UAV's right battery (the drone end can only replace the right battery).
  • Page 51 3.3 Installation tutorial of ML200 matrix lamp (Please omitted if ML200 matrix lamp is not used) 3.3.1 Installation 1) Replace the drone belly 4G module cover with a special lamp body belly quick release bottom cover. Remove Replace Quick release bottom cover replaces original belly 4G module cover 2) Expand one side of the lamp head outward and parallel to the other lamp, then insert the lamp arm into the guide slot of the quick release bottom and push it to the end to complete the installation.
  • Page 52 3) Insert cable plug into the port of drone end. Insert the power plug Insertion position of the cable plug 3.3.2 Disassembly After unplugging the power supply, push the slide knob to the right to the end, then press the slide knob to push out the lamp arm toward the nose of the drone until the lamp body is removed, and then fold and recycle it.
  • Page 53 Safe Operating Distance 3.4 Installation Tutorial for TK3 Ground End 3.4.1 Install the quick-release stand on the ground end of the TK3 on the ground end respectively, as shown in the figure (choose to use the quick-re- lease stand if there is water or mud on the ground; if there is no water on...
  • Page 54 “click”, indicating that the quick release stand has been successfully installed. 3.4.3 Pull out the extendable rod on the ground end of the TK3 and press the lighting power button to turn on the lighting. (for night operation)
  • Page 55 3.4.4 Pull the LP12 aviation plug ground end out for about 3m and connect it to the LP12 aviation socket of the onboard power supply. 3.4.5 Connect the plug of the ML200 matrix lamp to the lamp socket of the drone power supply.
  • Page 56 3.4.6 Tie the TK3 power supply cable to the UAV with the quick release buckle (on the side of the drone end), as shown in the figure. 3.4.7 After aligning the tab at the 1 position with the slot at the 2 position in the figure, insert the power cables and rotate them clockwise until you hear...
  • Page 57 3.4.8 Connect the power plug to the electric supply or generator socket. 3.4.9 Insert the battery signal cable into the M30 battery socket, as shown in the figure. 3.4.10 Then insert the battery signal cable into the TYPE-C socket, as shown in the figure.
  • Page 58 3.5 Tutorial for TK3 Power Supply System 3.5.1 Install the TK3 drone end, lighting and TK3 ground end following the above steps. 3.5.2 Turn on the air On / Off of TK3 ground end and start the ground end.
  • Page 59 3.5.3 Turn on the UAV, unlock the drone, and aircraft hover at a height of 3m above. 3.5.4 Press and hold the “Power On / Off” for 3 seconds to start the power output. (Please note, do not start the power output before the aircraft takes off, otherwise the UAV will not be able to take off) 此键长按...
  • Page 60 Line switch 灯光开关 Light switch 3.6 TK3 Power Supply System Recycling Tutorial 3.6.1 Adjust the strength of Cable retrieve to “Medium” and control UAV to make it descend at a speed of 1 m/s . 3.6.2 The UAV descend and hover at a height of 3m above the ground, turn off...
  • Page 61 3.6.6 Turn off the emergency lights and retrieve the extendable rod (for night operation). 3.6.7 Manually take back the remaining power supply cable inside the device as shown in the figure. (It is normal that the cable cannot be retrieved in the figure, and it is necessary to manually put the cable inside the ground end).
  • Page 62 3.6.9 Turn off the air On / Off at the ground end of TK3. 3.6.10 Move the button in the direction shown by arrow 1 and turn it coun- terclockwise to unplug the power supply cable connector from the socket,...
  • Page 63 3.6.11 Stand the ground end of the TK3 upright, hold it by hand in the position shown in the figure, and pull out the folding stand directly. 3.7 Frequently Asked Questions and Answers When applying TK3 Question 1: Can the TK3 power on before starting the power supply for UAV? Answer: No, the UAV will not be able to take off.
  • Page 64 Answer: All of the above are normal, you can continue to fly, this alarm will appear when you use TK3 to supply power to the aircraft. This alarm occurs because the drone is in TK3 working state, priority TK3 power supply, when TK3 power supply can meet the power consumption of the drone.
  • Page 65 4.1.1 App download website: www.czi.com.cn 4.1.2 Connect the power supply to the ground end of TK3, turn on the air On / Off and open the “czi Sound” APP. 4.1.3 Enter the main interface of “czi Sound” APP, click “Connect Device”,...
  • Page 66 4.1.4 Click the available device 4.1.5 Click the “UPDATES CHECK”, “TK3”, as shown in the following as shown in the following figure. figure.
  • Page 67 4.1.6 Click the “Update Now”, as 4.1.7 Wait for the completion of shown in the following figure. uploading progress, as shown in the following figure.
  • Page 68 4.1.8 Upload successfully, click 4.1.9 After the firmware finishing “Confirm”. uploading, wait for the ground end display screen to be black and restart, and the upgrade is completed.
  • Page 69 1) Connect the TK3 ground end to the power supply and turn on the air On / Off; install the TK3 drone end to the M30 and turn on the M30 UAV (if there is no need to upgrade the drone end, then skip this step); connect the data cable to the TYPE-C of the panel, and connect the other end to the computer, and open the “cziAssistant.exe”...
  • Page 70 4) Click “Yes” in the pop-up window, as shown in the following figure. 5) While the file transfer is in progress, wait for the progress bar to complete, as shown in the following figure.
  • Page 71 4.3.1 Download “CziAssistant.exe” PC software installation package from the official website. 4.3.2 Connect the TK3 ground end to the power supply and turn on the air On / Off; connect the data cable to the TYPE-C of the panel, and connect the other...
  • Page 72 4.3.3 Enter the main interface of “CziAssistant” APP, click “Offline Upgrade”, as shown in the following figure. 4.3.4 Click “Firmware Version File”, for example TK3_XXX.bin file 4.3.5 Click “Yes” in the pop-up window, as shown in the following figure.
  • Page 73 4.3.6 While the file transfer is in progress, wait for the progress bar to complete, as shown in the following figure. 4.3.7 Once the firmware transfer is complete, wait for the ground side display screen to be black and restart, and the upgrade is completed.
  • Page 74 3. Pull out all TK3 cables and observe whether the surface Ground end of the cables is damaged or adhered. If any damage, they are prohibited to use.
  • Page 75 Inspection of outgoing emergency materials Packing list of TK3 ground power supply system (M30 version) TK3 ground end 1 unit Ground power connection cable 1 cable Detachable stand 4pcs TK3-M30 drone end TK3-M30 Battery Plug Insulating gloves 1 Pair Hanging wire buckle 2 pcs Product qualification certificate...
  • Page 76 The warranty period of this product starts from the day of receipt, or czi specified otherwise. Transportation mode...
  • Page 77 5.2.2 Maintenance rules In case of any performance failure during the valid warranty period of the product, you may apply for product warranty service. The following condi- tions must be met for free warranty service: √ The purchased products are normally used within the specified product warranty period, and non-artificial performance failure occurs;...
  • Page 78 √ If the express delivery cannot be delivered or rejected and returned to czi, czi will take care of it and the storage fee shall be calculated from the date of return. As the storage environment has corresponding requirements, inquiry 400-008-8306 for detail storage fee charge.
  • Page 79 (including but not limited to decorative stickers, UAS stickers, paints and lacquers, etc.). czi will not be responsible for the damage or loss of the personalized articles and decorations. √ In order to ensure your normal rights and interests, please check wheth- er the product is in good condition (whether there is any damage caused by logistics) when signing the goods.
  • Page 80 成至技术支持 www.czi.com.cn 服务热线：400-008-8306 如您对说明书有任何疑问或者建议 请通过以下电子邮箱联系我们： czzn@czi.com.cn ChengZhi Support www.czi.com.cn Service Hotline: 400-008-8306 If you have any questions or suggestions regarding the manual, please contact us at: czzn@czi.com.cn Made in China...
