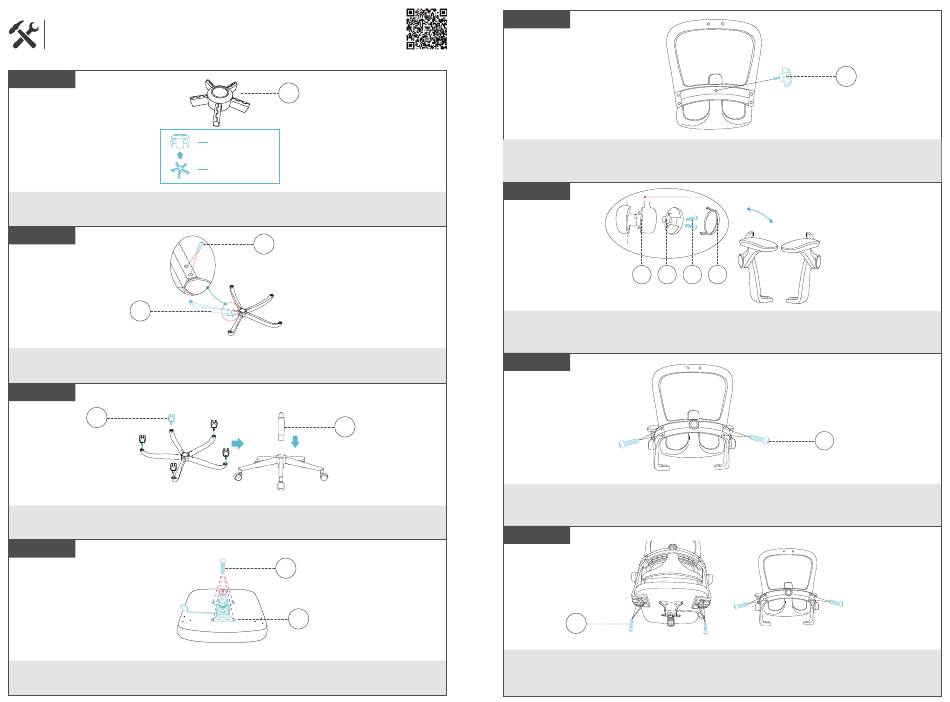

Instructions d'assemblage
(Veuillez vous référer à la taille réelle.)
Étape 1
D'abord, séparez la base en deux parties : le cache décoratif et la base de pied de chaise.
Étape 2
B
Utilisez 10 vis M6X14 pour connecter les cinq tubes de pied de chaise à la base.
Étape 3
Q
Insérez les roulettes dans les pieds de chaise, puis clipsez le cache décoratif sur les pieds
de chaise. Enfin, insérez le vérin à gaz dans le trou central de la base.
Étape 4
Utilisez quatre vis M6X20 pour fixer le coussin du siège au mécanisme,
en vous assurant de bien aligner l'avant et l'arrière.
15
Guide de
numérisation vidéo
A
Cache décoratif
Base de la chaise
N
G
M
H
Étape 5
Insérez le soutien lombaire dans l'orifice de fente du dossier et serrez le bouton de soutien
lombaire dans le sens des aiguilles d'une montre.
Étape 6
C
D K
Utilisez deux vis M6×25 et le dispositif de fixation de l'accoudoir pour assembler le support
d'accoudoir et le connecteur du dossier. Enfin, fixez le cache décoratif de l'accoudoir. Assurez
-vous que le support d'accoudoir s'insère dans la courbe convexe du connecteur de dossier.
Étape 7
Utilisez 4 vis M6X25 pour connecter le dossier et les accoudoirs. Serrez-les dans le sens des
aiguilles d'une montre à 80 % de la tension.
Étape 8
L
Utilisez 6 vis M6X35 pour connecter le coussin de siège et les accoudoirs. Serrez-les dans
le sens des aiguilles d'une montre tout en serrant également les vis qui relient le dossier et
les accoudoirs.
P
E
K
16
