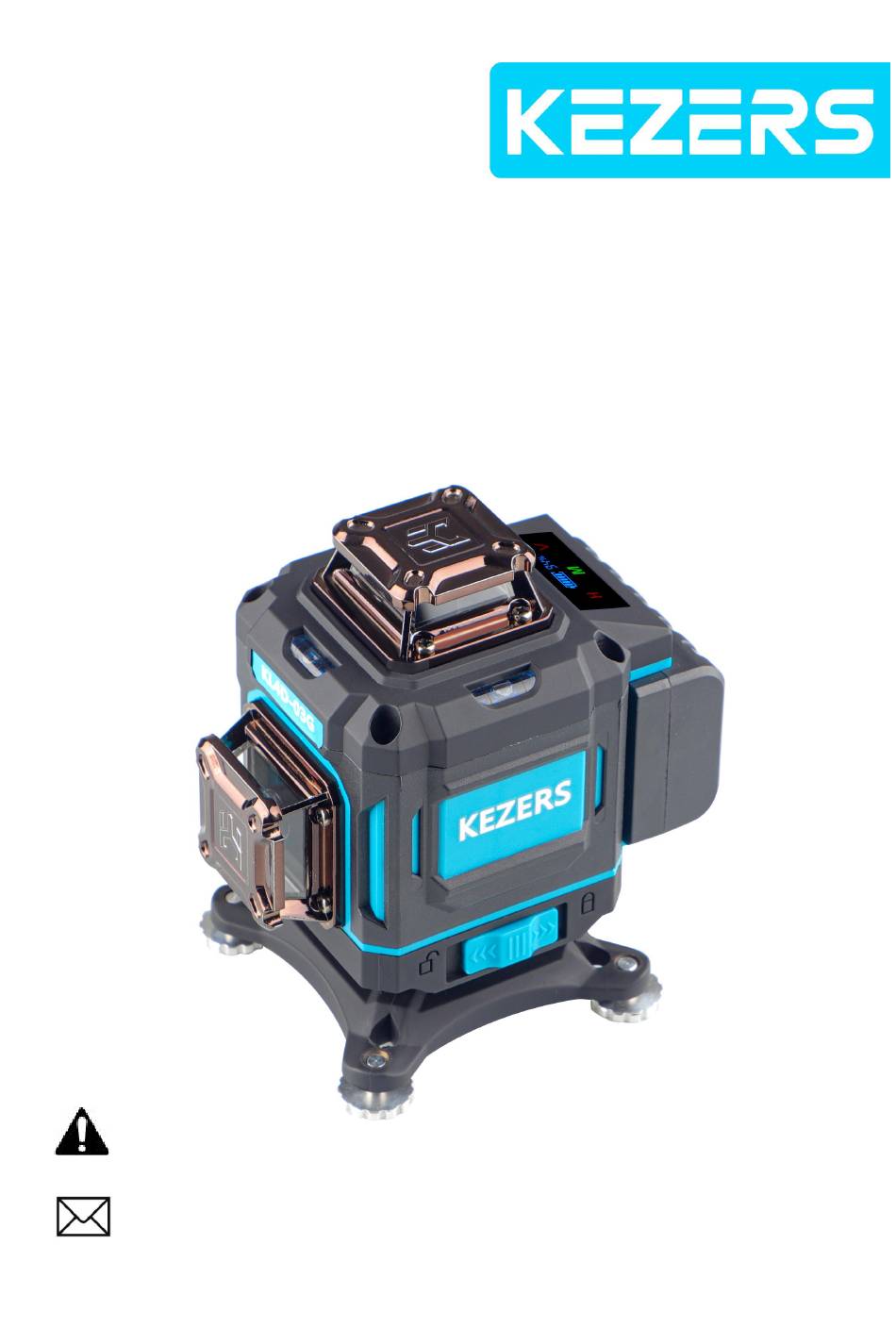

- Page 1 SELF LEVELING LASER LEVEL USER MANUAL Model: KL4D-03G Please read and understand the user manual before using this product. For any questions about our laser level,you can contact with us via email Kezers.service@gmail.com...
-
Page 2: Table Of Contents
Content Safety Notes ..............3 Intended Use ..............4 Initial operation ..............4 Product Overview ............5 Laser Level .................5 Remote Control ..............6 App Control ................ 6 Operating Modes ..............7 Auto Self-Leveling Mode ............7 Manual Mode ..............8 Pulse Mode ................ 8 Packing List .............. -
Page 3: Safety Notes
Safety Notes Working safely with the laser level is possible when the operating and safety information are read completely and the instructions contained therein are strictly followed.Never make warning labels on the laser level unrecognizable.Save these instructions for reference. Caution - Using unmentioned operating or adjusting equipment can lead to dangerous radiation exposure. -
Page 4: Intended Use
Intended Use The laser level is intended for determining and checking horizontal and vertical lines. The measuring tool is suitable exclusively for operation in enclosed working sites. Initial Operation Protect the measuring tool against moisture and direct sunlight. Do not subject the measuring tool to extreme temperatures or variations in ... -
Page 5: Product Overview
Product Overview Laser Level H1: Top Horizontal Laser Window Pendulum Lock V2: Side Vertical Laser Window H2: Bottom Horizontal Laser Window V1: Front Vertical Laser Window Mounting Screws Touch Screen Leveling Bubbles Rechargeable Battery... -
Page 6: Remote Control
Remote Control H/+ : Switch or Turn off Horizontal Laser Beams /Long press to increase the brightness of laser beams V/- :Switch or Turn off Vertical Laser Beams / Long Press to decrease the brightness of laser beams */⚡ :Long press 3 seconds into Manual Mode / Short press into Pulse Mode App Control Scan the QR code on the remoter,and download... -
Page 7: Operating Modes
Operating Modes Auto Self-leveling Mode To switch on the laser level,slide Lock Switch to " " position. Immediately after switching on, the laser level sends out 1 horizontal beam and 2 vertical beams with automatic leveling range of ±4º. Once the leveling is finished, the laser beams won’t flash anymore. -
Page 8: Manual Mode
Long press the ‘M ‘ key for 3 seconds again,switch out of manual mode. Pulse Mode Short press the ‘ M ‘ key,the laser beams became weakness,and switch into Pulse mode.In this mode,with the KEZERS’ receiver(not included),you can receiver the laser beams up to 50M/164FT in bright environment or outdoor. -
Page 9: Packing List
Packing List Part Name Laser level KL4D-03G 4000mAh Li-ion battery Remoter Magnet hanging bracket Bracket Patch Steel Sheet User Manual Power adapter 1 x 5/8”-11 Thread adapter Lifting base Hard carrying case... -
Page 10: Specification
Specification Mode KL4D-03G Laser Class Class 2; ≤1 mW Laser Rays 16 green lines Wave Length 515 nm Leveling Range ± 3° Working Distance Working Distance with 3-50m Receiver Power Source 3.7v 4000mAh/Lithium Battery IP Rating IP54 ±2mm / 10m... -
Page 11: Troubleshooting
Troubleshooting Problem Cause Remedy The laser line is not The battery charge is Charge the battery projected too low The laser line is hard The laser level is too Move the laser level to see far from the target closer to the target Laser line flicker The surface where 1. -
Page 12: Maintenance
Do not immerse the laser level in water or other fluids. Store and transport the laser level only in the supplied protection packing. Warranty ONE YEAR WARRANTY - We are confident in our products and offer excellent and professional service to our customers. Questions or Concerns? Email: Kezers.service@gmail.com... - Page 13 Selbstnivellierender Laser-Wasserwaage Benutzerhandbuch Model - KL4D-03G Bitte lesen und verstehen Sie die Bedienungsanleitung, bevor Sie dieses Produkt verwenden. Bei Fragen zu unserem Lasernivellier können Sie uns per E-Mail kontaktieren Kezers.service@gmail.com...
- Page 14 Inhalt Sicherheitshinweise ............15 Verwendungszweck ............16 Erstinbetriebnahme ............16 Produktübersicht ............17 Laserniveau ..............17 Fernbedienung ..............18 APP-Steuerung ..............18 Betriebsmodi ..............19 Automatischer Selbstnivellierungsmodus ......19 Manueller Modus ............. 20 Pulsmodus ............... 20 Packliste ................21 Spezifikation ..............22 Fehlerbehebung ............. 23 Wartung ................24 Garantie ................24...
-
Page 15: Sicherheitshinweise
Sicherheitshinweise Ein sicheres Arbeiten mit dem Wasserwaage-Laser ist möglich, wenn Sie die Bedienungs- und Sicherheitshinweise vollständig gelesen und die darin enthaltenen Anweisungen strikt befolgt haben. Warnschilder auf dem Wasserwaage-Laser niemals unkenntlich machen. Bewahren Sie diese Anleitung zum Nachschlagen auf. Achtung – Die Verwendung nicht genannter Bedien- oder Einstellgeräte kann zu gefährlicher Strahlenbelastung führen. -
Page 16: Verwendungszweck
Verwendungszweck Das Laser-Nivelliergerät dient zur Bestimmung und Überprüfung horizontaler und vertikaler Linien. Das Messgerät ist ausschließlich für den Einsatz in geschlossenen Arbeitsstätten geeignet. Erstinbetriebnahme Schützen Sie das Messgerät vor Feuchtigkeit und direkter Sonneneinstrahlung. Setzen Sie das Messgerät keinen extremen Temperaturen oder ... -
Page 17: Produktübersicht
Produktübersicht Laserniveau H1: Oberes horizontales Laserfenster Pendelsperre V2: Seitliches vertikales Laserfenster H2: Unteres horizontales Laserfenster V1: Vertikales Laserfenster vorne Befestigungsschrauben Touch-Screen Nivellierblasen Wiederaufladbare Batterie... -
Page 18: Fernbedienung
Fernbedienung H/+ : Horizontale Laserstrahlen ein- oder ausschalten / Lange drücken, um die Helligkeit der Laserstrahlen zu erhöhen V/- :Vertikale Laserstrahlen ein- oder ausschalten / Lange drücken, um die Helligkeit der Laserstrahlen zu verringern */⚡ :Langes Drücken für 3 Sekunden in den manuellen Modus / kurzes Drücken in den Pulsmodus App-Steuerung Scannen Sie den QR-Code auf der Fernbedienung... -
Page 19: Betriebsmodi
Betriebsmodi Automatischer Selbstnivellierungsmodus Um den Lasernivellier einzuschalten, schieben Sie den Sperrschalter in die Position “ ”. Unmittelbar nach dem Einschalten sendet der Lasernivellier 1 horizontalen Strahl und 2 vertikale Strahlen mit einem automatischen Nivellierbereich von ±4° aus. Sobald die Nivellierung abgeschlossen ist, blinken die Laserstrahlen nicht mehr. -
Page 20: Manueller Modus
Drücken Sie kurz die Taste “ M ”, um die Laserstrahlen zu schwächen, und wechseln Sie in den Impulsmodus. In diesem Modus können Sie mit dem KEZERS-Empfänger (nicht im Lieferumfang enthalten) die Laserstrahlen in heller Umgebung oder in einer Entfernung von bis zu 50 m empfangen draussen. -
Page 21: Packliste
Packing List Part Name Laserniveau KL4D-03G 4000mAh Li-Ionen-Akku Entfernter Magnet-Hängehalterung Halterungspatch Stahlblech Benutzerhandbuch Netzteil 1 x 5/8”-11 Gewindeadapter Hebebasis Hartschalenkoffer... -
Page 22: Spezifikation
Spezifikation Modus KL4D-03G Laserklasse Class 2; ≤1 mW Laserstrahlen 16 green lines Wellenlänge 515 nm Nivellierbereich ± 3° Arbeitsentfernung Arbeitsabstand mit 3-50m Empfänger Energiequelle 3.7v 4000mAh/Lithium Battery IP-Bewertung IP54 ±2mm / 10m Gesamtgenauigkeit Montagegröße "... -
Page 23: Fehlerbehebung
Fehlerbehebung Problem Ursache Abhilfe Die Laserlinie wird nicht Die Batterieladung ist zu Lade die Batterie auf projiziert niedrig Die Laserlinie ist schwer Die Laserebene ist zu weit Bewegen Sie die zu erkennen vom Ziel entfernt Laserwaage näher an das Ziel heran Flackern der Laserlinie Die Oberfläche, auf der die 1. -
Page 24: Wartung
Tauchen Sie die Laserwaage nicht in Wasser oder andere Flüssigkeiten. Lagern und transportieren Sie den Lasernivellier nur in der mitgelieferten Schutzverpackung. Garantie Wir sind von unseren Produkten überzeugt EIN JAHR GARANTIE – und bieten unseren Kunden einen hervorragenden und professionellen Service. Fragen oder Bedenken? Email: Kezers.service@gmail.com...
