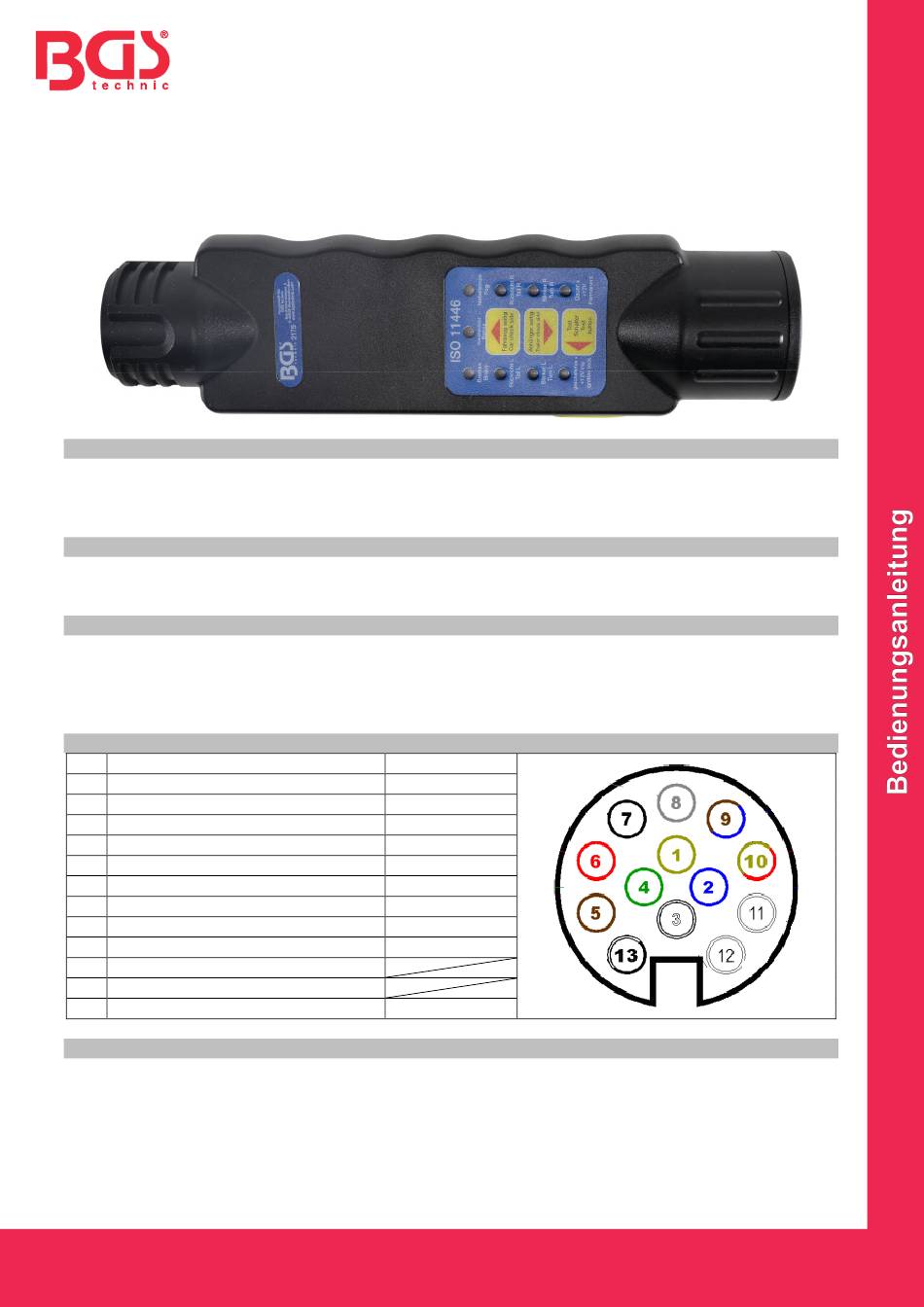

BGS technic 2175 Instruction Manual

Tester für Anhänger- und Zugfahrzeug-
ALLGEMEIN
Dieser Tester ist ausgerüstet für Tests an 13-poligen Anhänger-Stecker und 13-polige Zugfahrzeug-
steckdose (Auto, Wohnmobil, etc.). Der Tester ermöglicht eine schnelle Diagnose von Fehlern an der
Verkabelung von Autos und Anhänger.
ACHTUNG
Verwenden Sie den Tester nur bei 12V-Systemen.
Höhere Spannungen können zu Schäden am Tester und der KFZ-Elektrik führen.
ANHÄNGERTEST (Wohnwagens, Fahrradträger, etc.)
1. Stecken Sie den Stecker in den Anschluss des Testers.
2. Drücken Sie die gelbe Taste an der Seite des Testers.
3. Leuchten alle LED grün, sind Verkabelung und Glühlampen OK.
4. Leuchtet eine LED rot, ist das entsprechende Kabel oder die Glühlampe defekt.
STECKERBELEGUNG
1 Blinker (links)
2 Nebelschlusslicht
3 Masse
4 Blinker (rechts)
5 Rücklicht (rechts)
6 Bremslicht (links & rechts)
7 Rücklicht (links)
8 Rückfahrscheinlicht
9 Spannungsversorgung
10 Ladeleitung
11 Frei
12 Frei
13 Masse für 9-10-11-12
ZUGFAHRZEUGTEST (Auto, Wohnmobil, etc.)
1. Stecken Sie den Tester in die Steckdose des Zugfahrzeugs.
2. Drücken Sie die gelbe Taste an der Seite des Testers.
3. Leuchten alle LED grün, sind Verkabelung und Glühlampen OK.
4. Leuchtet eine LED rot, ist das entsprechende Kabel oder die Glühlampe defekt.
BGS technic KG
Bandwirkerstr. 3
42929 Wermelskirchen
Steckverbindungen | 13-polig
gelb
blau
weiß
grün
braun
rot
schwarz
grau
braun/blau
gelb/rot
schwarz/weiß
