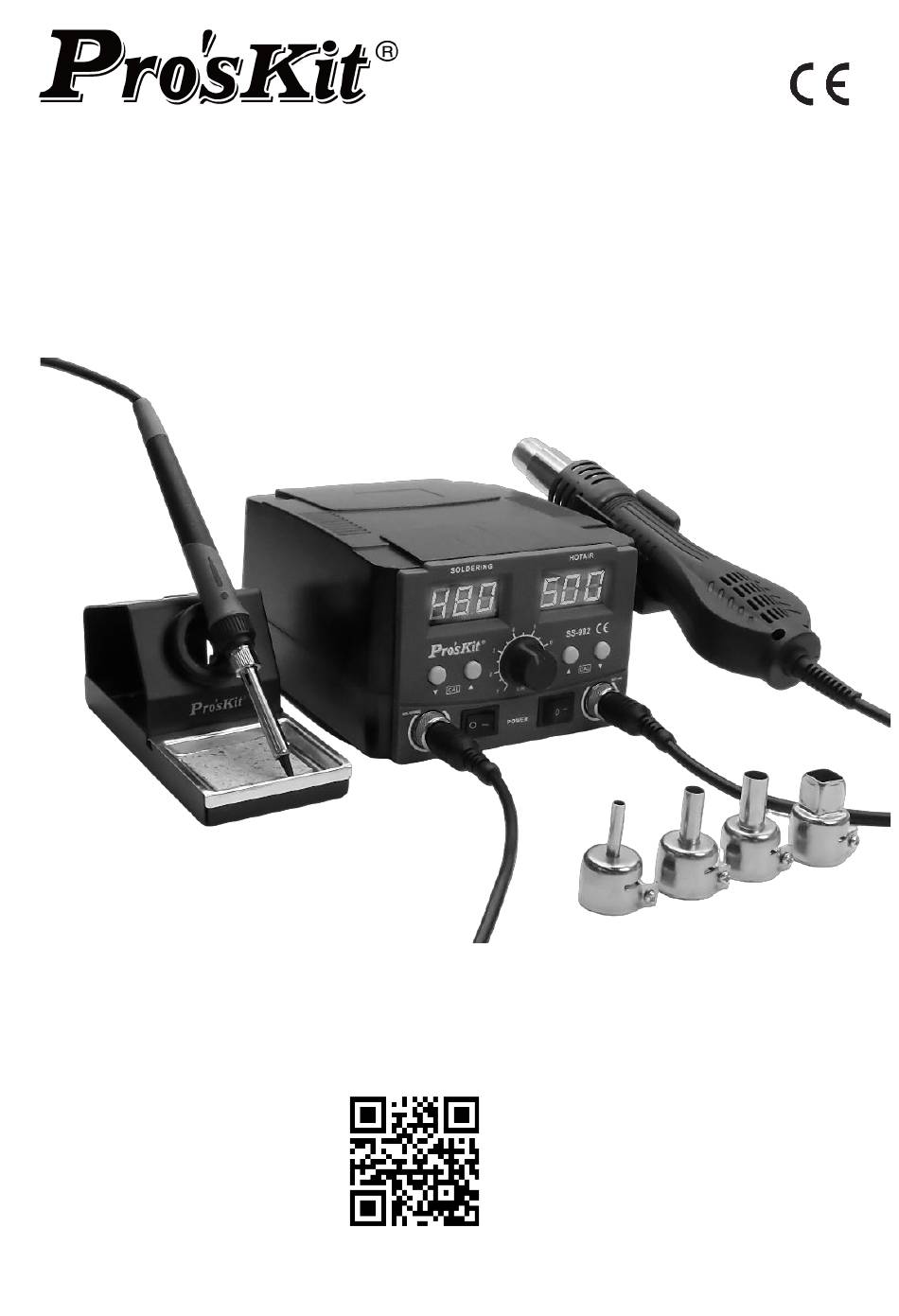

- Page 1 SS-982 Series 2 In 1 SMD HOT AIR REWORK STATION User’s Manual Edition 2025 @2025 Prokit’s Industries Co., Ltd.
- Page 2 Thank you for purchasing the SS-982 2 In 1 SMD Hot Air Rework Station. Suitable for disassembly and welding of various components, used for heat shrinkage, drying, paint removal, debonding, thawing, preheating, adhesive welding, electronic maintenance, and device welding operations. Please read this manual before using the product and save the manual in a safe, easily accessible place for future references.
- Page 3 Schematic Diagram: Packing List： SS-982 2 In 1 SMD Hot Air Rework Station (include holder) x1 Heat Gun x1 Air Nozzle x 4 Soldering Iron x1 Iron Stand (with cleaning sponge) x1 Power Cord x1 User’s Manual x1 Features: ⚫ Microprocessor-controlled, closed circuit sensor design, high power and quick warm-up times ⚫...
- Page 4 ⚫ Comes with brushless motor provides long service life, quiet in operation ⚫ Soldering iron conforms to CE, ESD safety regulations. ⚫ Heat insulation handle with ergonomic design ensures user safety and comfort. ⚫ The soldering iron adopts ceramic heating element, providing stable power and fast heating speed.
- Page 5 Operation instruction 1. Put the rework station ready and place the handle on the holder. 2. Connect the power cord to the power receptacle on the back panel of the station. 3. Set the blast nozzle (large caliber nozzle preferred). 4.
- Page 6 exit 8 seconds after the setting is successful, "000" means that the sleep mode is closed, 001 means that the machine is not used for 1 minute sleep, the temperature drops to 200 degrees, and the screen displays SLP. Sleep wake-up: Pick up the soldering station handle, press any temperature control button Turn on the power switch to wake up and raise the temperature to the set temperature.
- Page 7 For example, if the hot air temperature is displayed as 350 ° C, but the actual temperature measured by the hot air temperature tester is 360 ° C. You can subtract 10 from the temperature calibration settings. Symbol description: Displaying "---" indicates that the air outlet temperature is below 100 ℃, and the hot air table enters sleep mode.
- Page 8 to remove the oxide。 After use, the iron tip should be wiped clean and coated with a new tin layer to prevent oxidation of the iron tip. The temperature of different types of soldering iron tip may be different. The best way to adjust the temperature is to use a special thermometer for measuring the tip.
- Page 9 Solution: ⚫ Is the soldering iron wire damaged? Please replace the soldering iron handle. ⚫ The heating core may be damaged, please replace it with a new one ⚫ Please refer to " Refer to checking for breakage in the heating element ". Problem 5: The temperature of soldering iron tip or hot air is too low or too high Description: The temperature deviation between the temperature display and the soldering tip is large...
- Page 10 2. Resistance value of sensor (resistance between the 2 blue line) ≈50Ω If the resistance value is not normal, replace the heating element. Replace the heating element. 1. De-solder the damaged heating element leads and remove it. 2. Replace a new one and solders to PC board properly. 3.
- Page 11 SS-982 系列 二合一 SMD 柔风吹焊烙铁组 操作说明书 感谢您选购 SS-982 二合一 SMD 柔风吹焊烙铁组。适合多种组件的拆焊，用于热 收缩、烘干、除漆、除粘、解冻、预热、胶焊接、电子维修及器件焊接作业等使用，焊台前请详阅 本使用说明书，阅后请妥为收存，以备日后查阅。 注意事项 本说明书之注意事项 ，区分为如下的“警告”及”注意”二者加以表示。请充分理解其内容后再阅读 本文。为了您的安全 ，请务必遵守下面的“警告”及”注意”事项。 警告 ： 滥用将可能导致使用者发生严重伤害。 注意 ： 可能导致用户受伤或对涉及物体造成实质破坏，为了使用者的安全着想， 请严格遵守 “注意事项 ” 。 警告 建议不要变更或拆解任何与本产品相关的部件。这样的行为可能会损坏本产品。 当需要更换保险丝时，请关闭电源后再作业。 正常使用时，确保不要突然关闭开关，关闭电源。应该放置于热风枪挂架，正常冷其却。 否则会 对本产品造成损坏。 注意 当电源为开启的状态，热风枪喷嘴的温度范围约在 100 to 500℃ (212 to 932℉), 温控烙铁温度范 围...
- Page 12 **本产品请妥善放置在小孩拿取不到的地方。 ** 焊接时溶锡会冒烟，现场应有良好通风设备。 ** 使用焊台时不作任何可能伤害身体或损坏物体的举动。 **如果电源软线损坏，为了避免危险，必须由制造商、其维修部或类似部门的专业人员更换。 一、 产品简介 二、 包装清单 SS-982 二合一 SMD 柔风吹焊烙铁组主机 (含热风枪挂架) x1 热风枪 x1...
- Page 13 烙铁 x1 烙铁座（包含清洁海绵）x1 热风嘴配件 x 4 电源线 x1 使用说明书 x 1 三、 特点 1. 传感器闭合回路，微电脑控温,LED 显示，功率大，升温迅速，温度精确稳定，不受出风量影响， 真正实现无铅拆焊。 2. 气流量可调，风量平稳且出风柔和，温度调节方便，可以适应多种用途。 3. 手柄装有感应开关，只要手握手柄，系统即可迅速进入工作模式；手柄放回手柄架，系统便会进 入 待机状态，实时操作方便。 4. 热风系统设有自动冷却功能，可延长发热体寿命及保护热风枪。 5. 采用无刷风机寿命极长，噪音极小。 6. 烙铁符合 CE、ESD 安全规范。 7. 烙铁手柄隔热效果佳，符合人体工学操作舒适。 8. 烙铁采用陶瓷发热体，功率稳定升温速度快。 四、 规格 型号 SS-982E SS-982B SS-982H 输入电压...
- Page 14 5SS-982-A2 5SS-982-A3 5SS-982-A4 5SS-982-A1 烙铁选购 选购发热体 5SS-982-HT 选购烙铁 5SS-982-SI 热风枪选购 型号 SS-982E SS-982B SS-982H 热风枪 5SS-982E-HG 5SS-982B-HG 5SS-982B-HG 选购烙铁头： 六、 操作说明 将拆焊台摆放好，手柄搁置在手柄架上。 1） 连接好电源。 2） 装置所需风嘴。 3） 烙铁部分： 4） 打开焊台背面电源总开关显示屏均显示“---”打开烙铁部分开关，显示先前的设定温度，1.5 秒之 后开始显示实际温度，显示屏右下角蓝点常亮为加热，不亮为停止加热，闪亮为恒温。...
- Page 15 温度值的输入：用▲升温或▼降温键按住不放来设定温度 200～480°C（392-896℉） ，闪烁三 次后自动保存。 温度单位转换：同时按住烙铁部分的▲升温和▼降温键，SOLDERING 屏幕显示--1，然后调节 风枪的升温按键▲或者降温按键▼，选择 C 或者 F，来切换摄氏度跟华氏度的转换，设定完成后 8 秒自动保存退出。 烙铁休眠功能：同时按住，烙铁部分的▲升温键和▼降温键，再按▲升温键，直 到 SOLDERING 屏幕显示--2，然后调节风枪的升温按键▲或者降温按 键▼，选择 0-99 分钟设置烙铁休眠时间，设置 成功后 8 秒钟自动退出，“000”代表休眠模式关闭，001 代表不使用机器后 1 分钟休眠，温度降到 200 度 ，屏幕显示 SLP。 休眠唤醒：拿起焊台手柄、按任意调温按键、.开关电源开关，即可唤醒升温至设置温度。 烙铁温度校验：同时按住，烙铁部分的▲升温键和▼降温键，再按▲升温键，直 到 SOLDERING 屏幕显示--3，然后调节风枪的升温按键▲或者降温按 键▼，选择-50~50 设置烙铁温度校验，设置后 8 秒钟自动退出。 例如，如果烙铁温度显示为 350°C，而烙铁温度测试仪实际测量的温度为 360°C。您可以从温度 校准设置中减去...
- Page 16 工作完成后，必须将热风枪放在支架上，热风枪将切断加热电源并进 入冷却模式，当温度低 于 100°C 时，热风枪将进入休眠模式，需要使用 热风枪时再将其拿起，如果长时间不使用，必须 关闭热风枪电源开关。 热风温度校验：同时按住，烙铁部分的▲升温键和▼降温键，再按▲升温键，直到 SOLDERING 屏幕显示--4，然后调节风枪的升温按键▲或者降温按 键▼，选择-50~50 设置热风温 度校验，设置成功后 8 秒钟自动退出。 例如，如果热风温度显示为 350°C，而热风温度测试仪实际测量的温度为 360°C。您可以从温 度校准设置中减去 10。 符号说明： 显示“---”表示出风口温度低于 100℃，热风台进入休眠模式。 显示“S-E”表示风枪传感器或其组件有问题，更换发热体或手柄。 当工作时，显示温度小于 50℃，并不再升温，表示热风台手柄发热芯有可能损坏需要更换发热 芯或手柄。 旋转风量调节旋钮，设置所需工作风量。 6） 拿起拆焊台手柄，拆焊台正常加热工作。调节风量旋钮使风量合适，待温度稳定后便能正常工 7） 作。 长期不操作，须关闭电源开关。 8） 注意︰ 在能完成作业的情况下，尽量使用低的温度和大的风量，这样有助于拆焊台发热体的寿命及拆焊台内 IC 芯片安全。 七、 使用须知 1.
- Page 17 关闭电源开关。 5. 使用时出风口与对象之距离最少是 2 毫米，以出风口计算。 6. 根据工作需求，选用合适的风嘴，不同的风嘴，温度可能略有差别。 7. 烙铁不使用时，请放置于烙铁架。 8. 温度过高会降低烙铁头寿命，因此应选择适合工作温度。 9. 定期使用清洁海绵清理烙铁头。 长时间连续使用烙铁时，应每周一次拆开烙铁头清除氧化物 使用后应抹净烙铁头，镀上新锡层，以防止烙铁头引起氧化。 不同款型烙铁头的温度可能有所不同，调节的最理想方法是使用测量烙铁头之专用温度计。 （参 照"温度校准"） 八、 更换保险丝: 当有误用的状况而造成保险丝烧断时，可以自行更换新的保险丝，以一字起子拆下电源座下方保险 丝座后，装上新的保险丝再装回保险丝座即可。 九、 基本故障排除说明 警告 为避免用户受伤及产品损坏，在进行检查前请先移除插头. 问题 1: 产品没有电源或温度显示器无法显示 请检查产品是否有打开电源。 请检查保险丝，若保险丝烧坏请更换新保险丝。 请检查电源线连接是否正常。 确定产品电源线是正确的插在插座。 请检查当地电压是否符合产品指针。 问题 2: 热风枪温度无法上升 现象：温度显示器有显示温度，但热风枪温度未达设定相对温度或并未加热. 解决方法：热风枪电线或发热芯可能毁损，请更换新热风枪。 问题 3: 热风枪温度显示不正常 现象：无法控制温度上升或下降。当工作时，显示温度小于...
- Page 18 现象：温度显示器有显示温度，但热风枪温度未达设定相对温度或并未加热当工作时，显示温度小于 50℃，并不再升温，或烙铁头断断续续升温时。 解决方法： **烙铁电线是否破损? 请更换烙铁手柄 **发热芯可能毁损，请更换新发热芯 请参阅"发热组件和电线破损检查法"。 问题 5: 烙铁头温度或热风温度太低或太高 现象：温度显示器和头部温度偏差较大 解决方法： **烙铁头老化是否严重? 请更换或清洁烙铁头 **是否正确校准? 请重新校准 如何检查发热组件和电线破损 1. 如果插头引脚之间的电阻值与右表电阻值有差异，则需将烙铁拆开后, 确认印刷电路板电阻值是否 正常, 检测方式请参考替换发热组件。 2. 如印刷电路板（PCB）上测量电阻值正常，而插头引脚之间的电阻值有差异，表示烙铁电线破损， 请参考烙铁电线破损之测试方法。 3. 如果插头第 3 脚与烙铁头之间电阻值大于上表电阻值，则要用砂纸或钢绒轻轻擦除右图所示部位的 氧化层。 拔出插头，测试连接插头的脚与脚之间的电阻值如下： 第 1 脚与第 2 脚之间 (发热组件) ≈3Ω 第 4 脚与第 5 脚之间 (温度传感器) ≈50Ω...
- Page 19 3.从手柄 12 中取出发热组件 6 和电线 11 (向着烙铁头方向拉出） 测量方法︰ 注意:当烙铁回复到室温时测量 发热组件电阻值(两条红线之间的阻值): ≈3Ω 传感器电阻值(两条蓝线间的阻值): ≈50Ω 如果电阻值反常，更换发热组件。 替换发热组件 1. 将不良的发热组件进行解焊拆除。 2. 替换新的发热组件，点焊于PCB上。 注意︰发热组件及传感器无正负之分，但发热组件与传感器接线混淆可能导致其他组件的损坏。 更换烙铁发热组件后，请进行以下事项︰ 测量烙铁插头第3脚和第1脚之间，第3脚和第4脚之间，第1和第4脚之间电阻值。如果不是∞，则 可能是发热组件或传感器，接地外壳之间有接触，必须排除。 否则这将会损坏印刷电路板。 测量各线间电阻值是否符合， 确定引线未被扭曲，而接地弹簧也连接妥当。 烙铁电线破损 测试烙铁电线破损方法： 测试烙铁插头脚和终端板电线之间的电阻值。 脚1-红色 脚2-黑色 脚3-绿色 脚4-棕色 脚5-黄色 脚6-白色， 电阻值应<2欧姆，若大过2欧姆或∞，应更换烙铁。 注意︰实际接线方式以线路图为准，变更引线外皮颜色时，恕不另告知。...
- Page 20 中国地区产品保固卡 购买日期 店章 公司名称 联络电话 电子邮箱 联络地址 □ SS-982H 产品型号 在正常使用情况下，自原购买日起主机保修一年，发热芯保修三个月(不含配件、易耗品)。 ※ 产品保固卡需盖上店章、日期章并填写产品序号，其保固效力始生效。 ※ 本卡请妥善保存，如需维修服务时，请同时出示本保固卡，如无法出示，视为自动放弃。 ※ 我司产品实行计算机编码，它将作为我司产品保固的依据，每台产品均有独立的编码，为了您能 ※ 得到最好的服务，请勿损坏撕毁该编码。 保固期满后，如需维修之性质，则酌收检修工时费用。若有零件需更换，则零件费另计。 ※ 保修说明 一、 保固期限内，如发生下列情况，本公司需依实际状况酌收材料成本或修理费(由本公司维修人员 判定)： • 产品表面的损伤，包括外壳的破裂或刮痕 • 因误用、疏忽、不当安装或测试，未经授权私自打开产品修理，修改产品或者任何其它超出 预期使用范围的原因所造成的损害 • 因意外因素或人为因素(包括搬运、挤压、碰撞、高温、输入不合适电压、腐蚀等不可抗力因 素)导致的故障或损坏。 • 因使用非宝工导致的故障及损坏。 二、非服务保证内容 • 本机主体外之配件：如烙铁头、吹风嘴、手柄、保险丝等配件。 • 任何因自然磨损、超负荷工作而引起的损坏。 三、超过保固期限仍需检修，虽未更换零件，将依本公司保固条款酌收工时服务费用。...
- Page 21 寶 工 實 業 股 份 有 限 公 司 PROKIT’S INDUSTRIES CO., LTD http://www.prokits.com.tw Email: pk@mail.prokits.com.tw ©2025 Prokit’s Industries Co., LTD. All rights reserved 2025001(C)
