Coca-Cola CP 98131 Quick Start Manual

Assembly Instructions
1. Place the Main Basin (F) upside down on a clean surface.
2. Secure the 2 Legs (J) by inserting 3 of the Hex Bolts (H)
through each leg and into the cooler at each end of the
cooler.
Secure the 2 Legs (K) by inserting 3 of the Hex Bolts (H)
3.
through each leg and into the cooler at each end of the
cooler.
4.
Turn the cooler over and keep it in place by locking the
brakes on the wheels.
5.
Secure the Handles (D) on each side of the cooler by
inserting 6 of Hex Screws (E) per handle with the Hex Wrench
(L).
6. Secure the Bottle Opener (G) to the Cooler Body (F) by
screwing 2 of the Hex Screws (E) with the Hex Wrench (L)
into the pre-drilled holes of the Cooler Body (F).
7.
Slide the Bucket (I) down over the 2 pre-installed bolts
attached to the Cooler Body (F).
8.
Unscrew the Lid Knobs (A) from under the Lid (B) with a #2
Phillips screwdriver and secure them on top of the Lid (B) by
re-using the 2 Screws (C).
Clean the inside of the cooler with a soft dry towel and place
9.
the Cooler Lid (B) on the Cooler Body (F).

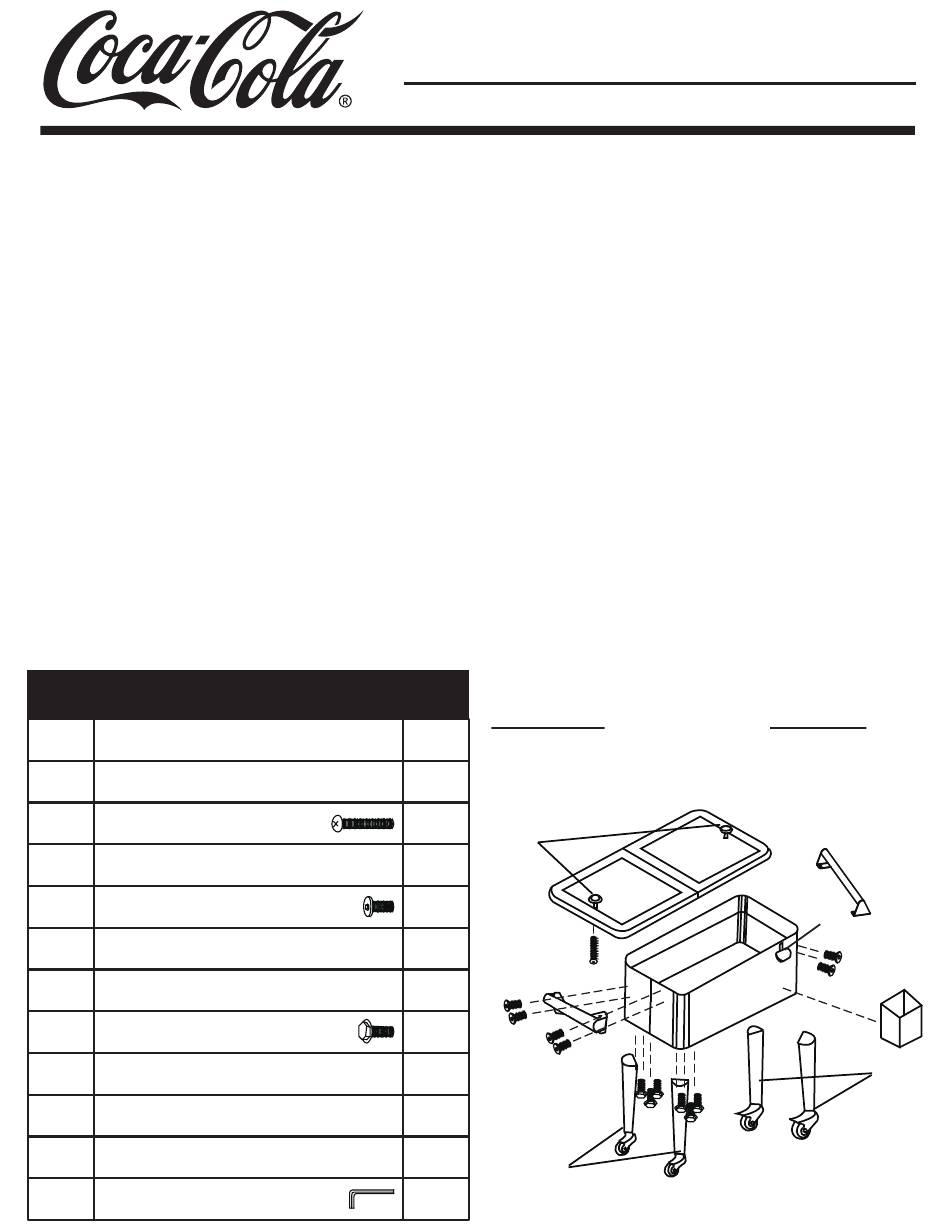

PARTS & HARDWARE LIST
Lid Knob
A
Boutons Pour le Couvercle
Lid
B
Couvercle
Screw M5 x 1.4"
C
Vis M5 x 1.4"
Handle
D
Poignée
Hex Screw M6 x 0.6"
E
Vis a Six Pans Creux M6 x 0.6"
Cooler Body (with drain plug)
F
Glaciére
Bottle Opener
G
Décapsuleur
Hex Bolt M6 x 0.6"
H
Boulons à tête hexagonale M6 x 0.6
Bucket
I
Attrapeur de Bouchons de Bouteille
Leg & Caster Without Lock
J
Pied avec Roulette Sans Frein
Leg & Caster With Lock
K
Pied avec Roulette avec Frein
Hex Wrench
L
Clé Hexagonale
Retro Coca-Cola Ice Cold 80qt. Cooler
Refroidisseur Rétro de Coca-Cola Ice Cold 80qt.
/MD
Instructions De Montage
1. Placez la Glaciére (F) à l'envers sur une surface propre.
2. Attachez les 2 pieds sans freins (J) en utilisant 3 pièces de
boulons à tête hexagonale (H) à travers chaque pied vers la
glacière. Les deux pieds doivent être un à côté de l'autre.
Faites la même pour l'autre côté pour les pieds avec les
3.
roulettes avec freins (K).
4. Retournez la glacière et bloquez les roues.
5.
Attachez les poignées à chaque côté da la glacière en
inserant 6 vis à six pans creux entre chacune des poignées
avce la cle hexagonale (L).
Attachez le décapsuleur (G) á la Glaciére en utilisant 2 vis à
6.
six pans creux (E) vers les trous percés dans le bassin.
Glissez l'attrapeur de bouchons de bouteille (I) sur les deux
7.
boulons existants sur la Glaciére.
8.
Utilisant un tournevis Phillips n°2, dévissez les deux boutons
(A) en-dessous du couvercle (B), et vissez-les au-dessus du
couvercle utilisant les mêmes vis.
Nettoyez l'intérieur de la glacière avec une serviette sèche et
9.
placez la couvercle sur la glacière.
Tools Required:
x 2 #2 Philips Screwdriver
10MM Socket or Adjustable Wrench
x 1
x 2
A
x 2
x 14
x 1
x 1
E
x 12
x 1
x 2
x 2
x 1
B
C
D
E
H
H
J
CP 98131
Outils requis:
Tournevis de Phillips #2
Clé à molette 10mm
D
G
E
F
K
I
