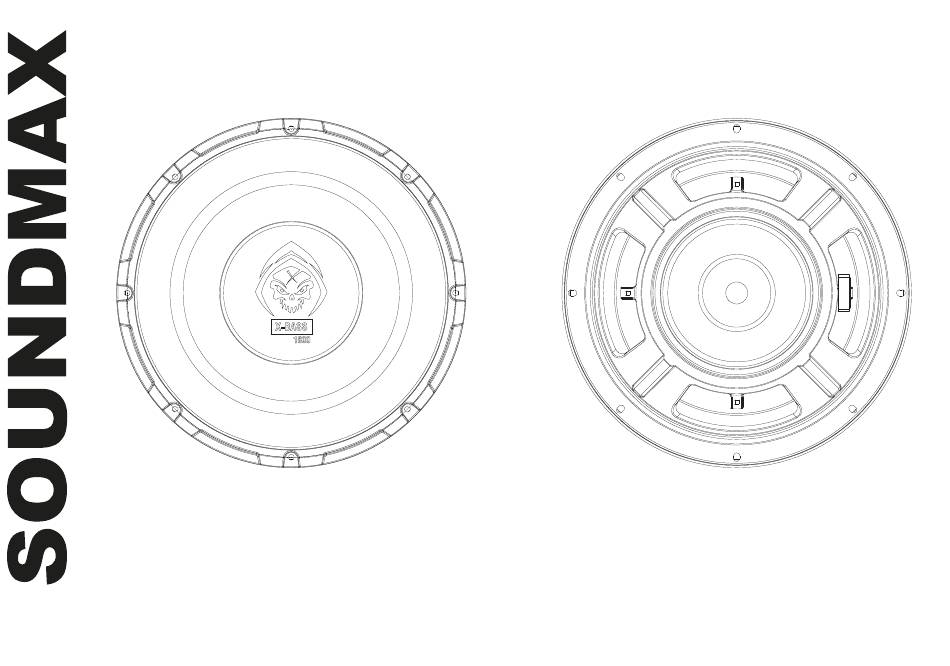

- Page 1 SM-CSX502 SOUNDMAX PROD. AUDIO SYSTEMS Car Passive Автомобильный пассивный Subwoofer 30-см (12”) сабвуфер 30-см (12”) Instruction manual Руководство по эксплуатации...
-
Page 2: Dear Customer
Dear customer! Thank you for purchasing our product. Speaker system designed for installation in vehicle and work as a sound emitter in conjunction with the head unit and amplifier. The set of acoustic system includes: Description acoustic system -1 pc EVA Strip - 1 pcs screw - 8 pcs Ф317±1... -
Page 3: Mounting The Speakers
• Make absolutely sure that the terminals for the speakers are connected to the proper outputs from the music source. Never run the wiring on the outside of the vehicle or under it where it can be damaged by road •... -
Page 4: Enclosure Options
Enclosure options: Vented enclosure Sealed enclosure Recommendations for enclosure: VB=40 L, fc=55 Hz Wall thickness: 21 mm Sealed enclosure Internal Dimensions (W*D*H): (250 mm+315 mm)*340 mm*416 mm VB=35 L, fB=33 Hz, Dv=75 mm, Lv=320 mm Wall thickness: 21 mm Vented enclosure Internal Dimensions (W*D*H): (250 mm+315 mm)*340 mm*364 mm... -
Page 5: Connecting The Speakers
Connecting the speakers Select a wire of suitable diameter before connecting the speaker system. The diameter of the wire depends on the current in the speaker system and the length required to connect the subwoofer and amplifier. Wire length AMPER 60cm 1.2m 1.8m 2.4m 3m 3.6m 4.3m 4.9m 6.1m 7.3m 8.5m 10m 12.8m 15.2m 100A... - Page 6 When connecting the woofer to the amplifier, make sure that the woofer RMS power characteristics match the amplifier RMS power characteristics. Mare sure that the amplifier is able to operate at the impedance of your subwoofer as well. Connect the subwoofer to the amplifier and the amplifier to your car audio system when you make sure all the specifications match.
- Page 7 If unit fails to operate properly Carefully read the instruction to make sure the unit is being operated properly. Check the following before you take your unit to the local dealer for repair. Symptom Possible cause Solution The volume control regulator set in the Adjust sound level minimal position Check to see that all the power and...
-
Page 8: Specification
Specification Paper cone with a moisture-proof film 30 cm (12”) Mounting diameter: 275 mm Nominal rated power (RMS): 650 W Impedance: 4 Ohm Peak power: 1800 W Sensitivity: 88.2 dB Voice coil size: 5 cm (2”) Frequency response: 33-500 Hz Ferrite magnet: 40 Oz (1.13 kg) Unit weight:... -
Page 9: Уважаемый Покупатель
Уважаемый покупатель! Благодарим вас за покупку нашего изделия. Акустическая система предназначена для установки в транспортное средство и работе в качестве звукового излучателя совместно с головным устройством и усилителем. Описание В состав комплекта входит: акустическая система - 1 шт. ЭВА лента – 1 шт. Ф317±1 винт... -
Page 10: Установка Акустической Системы
• Чтобы предотвратить возникновение короткого замыкания, никогда не кладите и не оставляйте никаких металлических предметов (например, монет или металлических инструментов) внутри акустической системы. • Убедитесь, что клеммы проводов динамиков подключены к соответствующим выходным зажимам автомагнитолы. • Никогда не прокладывайте электропроводку с внешней стороны автомобиля или под ним, где она... - Page 11 • Лучше всего для НЧ-динамика изготовить корпус. Параметры Тиля-Смолла на странице 18 помогут вам рассчитать линейные размеры и объем для наиболее подходящего корпуса. Ниже приведены варианты корпуса сабвуфера. В комплект входят 8 саморезов для закрепления динамика в корпусе. Для правильной установки используйте установочные размеры на схеме внешнего...
- Page 12 Подключение акустической системы Перед подключением акустической системы, необходимо подобрать подходящий по диаметру провод. Диаметр провода зависит от тока в акустической системе и той длины, которой необходимо для соединения сабвуфера и усилителя. Длина провода AMPER 60cm 1.2m 1.8m 2.4m 3m 3.6m 4.3m 4.9m 6.1m 7.3m 8.5m 10m 12.8m 15.2m Ток...
- Page 13 При подключении НЧ-динамика к усилителю, убедитесь, что характеристики мощности RMS подходят к характеристикам мощности RMS динамика. Также обратите внимание на возможность работы усилителя на импеданс вашего сабвуфера. Убедившись в соответствии всех характеристик, подключите сабвуфер к усилителю, а усилитель к аудиосистеме автомобиля. Ниже приведены схемы подключения...
- Page 14 Причины неисправности акустической системы Если Ваша акустическая система по каким-либо причинам не работает, то прежде чем обращаться в сервисный центр, внимательно прочитайте данную инструкцию. Признак Возможная причина Устранение Регулятор громкости установлен в Нет звука Установите оптимальный уровень громкости минимальное положение Поврежден...
-
Page 15: Технические Характеристики
Технические характеристики Диффузор из непрессованной целлюлозы с влагозащитной 30 см (12”) Монтажный диаметр: 275 мм пленкой Номинальная выходная мощность: 650 Вт Импеданс: 4 Ом Пиковая выходная мощность: 1800 Вт Чувствительность: 88,2 дБ Диапазон Диаметр звуковой катушки: 5 см (2”) воспроизводимых 35-500 Гц... - Page 16 Хранение и транспортировка: Упакованные изделия допускается транспортировать всеми видами транспорта в условиях 5 ГОСТ 15150 при температуре не ниже минус 10 °С и при защите их от прямого воздействия атмосферных осадков и механических повреждений. Изделия следует хранить в условиях 1 по ГОСТ 15150 при отсутствии...
- Page 17 описанных в руководстве по эксплуатации. Руководство на русском языке прилагается. Ростов-на-Дону Оптмма-Сервис 344113, г. Ростов-на-Дону, ул. Космонавтов, 43 8(863)230-31-31 Срок службы изделия с товарным знаком SOUNDMAX, при эксплуатации продукции в рамках бытовых нужд и Воронеж Орбита Сервис ОАО "ВТТЦ 394030, г. Воронеж, ул. Донбасская, д.1 4 732 026 670 соблюдении...
-
Page 19: Условия Гарантии
условия эксплуатации изделия не для бытовых нужд и/или круглосуточного использования. Изготовитель: ТЕХНО ЭЛЕКТРИК ЛИМИТЕД Юридический адрес: 801 Лук Ю Билдинг, 24-26 Стэнли Стрит, Сентрал, Китай Сделано в Китае Адреса авторизованных сервисных центров приведены в разделе «Адреса сервисных центров» на сайте www.soundmax.ru и на QR-коде (верхний левый угол). -
Page 20: Гарантийный Талон
ГАРАНТИЙНЫЙ ТАЛОН Срок гарантии - 12 месяцев Дата производства Серийный номер Печать продавца Модель Дата продажи Подпись продавца С условиями гарантийного обслуживания согласен, претензий по комплектности, внешнему виду и работоспособности не имею. Сведения о ремонте Подпись покупатепя Подпись Дата приема Дата...
