Algam Lighting MB200 Manual

Led beam moving head
Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 17

Quick Links

Download this manual
MB200
LYRE ASSERVIE BEAM A LED
LED BEAM MOVING HEAD
LED-BEAM-MOVING-HEAD
CABEZA MÓVIL DE LED BEAM
TESTA MOBILE BEAM A LED
01

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MB200 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Algam Lighting MB200

Summary of Contents for Algam Lighting MB200

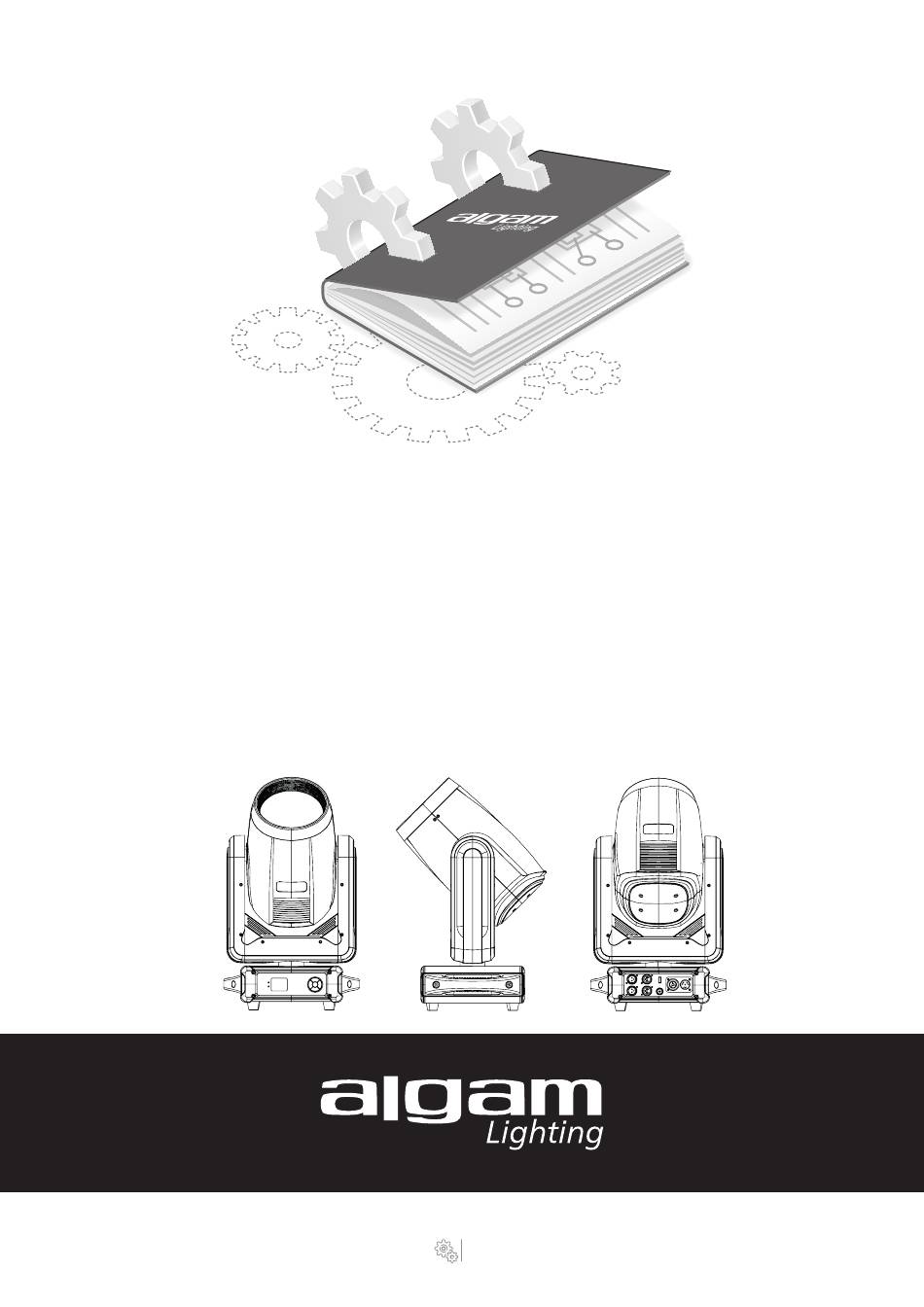

  • Page 1 MB200 LYRE ASSERVIE BEAM A LED LED BEAM MOVING HEAD LED-BEAM-MOVING-HEAD CABEZA MÓVIL DE LED BEAM TESTA MOBILE BEAM A LED...

  • Page 3: Table Of Contents

    CONSIGNES DE SÉCURITÉ IMPORTANTES ..........INSTALLATION UTILISATION MAINTENANCE/ENTRETIEN...

  • Page 4: Consignes De Sécurité Importantes

    Merci d’avoir choisi l’un de nos appareils Algam Lighting. Veuillez lire attentivement ce manuel d’utilisation et suivre les instructions pour éviter tout risque d’ e ndommagement de l’appareil dû à une mauvaise manipulation.Conservez ce guide de l’utilisateur pour référence ultérieure.

  • Page 5: Maintenance/Entretien

    • Avis concernant la déconnexion de l’alimentation : Pour débrancher le périphérique de la source d’alimentation, la fiche d’alimentation doit être débranchée de la prise de courant. Pour cette raison, l’appareil doit être placé dans une position permettant un accès constant et sans obstruction à la prise de courant. Ainsi, en cas d’urgence, vous pouvez débrancher immédiatement la fiche d’alimentation.

  • Page 6: Mise En Service

    120 ohms placée entre la broche 2 et la broche 3 du connecteur XLR. ACCROCHE Cet appareil ALGAM LIGHTING doit être installé par une personne qualifiée et placé hors de portée du public. Il peut être positionné horizontalement, en oblique ou in- versé, mais il est essentiel de suivre les méthodes d’ins-...

  • Page 7: Présentation Des Panneaux Avant Et Arrière

    PRÉSENTATION DES PANNEAUX AVANT ET ARRIÈRE 20CH 25°C 20CH 25°C Setting Info Factory Setting Info Factory FONCTION DESCRIPTION LED témoin DMX Affiche l' é tat du signal DMX LED témoin d’ e rreur Indique un problème ou une erreur dans le fonctionnement Afficheur LCD Affichage des menus Clavier...

  • Page 8: Menu

    MENU CLAVIER DE NAVIGATION AFFICHAGE FONCTION Monter Acces au menu / à la sélection suivant(e) Descendre Retourner au menu principal Touche de validation ÉCRAN D' A CCUEIL AFFICHAGE FONCTION DESCRIPTION Setting Réglages Adressage DMX 000-512 Manuel Réglages manuels Info Informations Surveillance de l' é...
  • Page 9 MENU MAN - RÉGLAGES MANUELS AFFICHAGE CANAL DMX DESCRIPTION Contrôle de l'axe PAN (horizontal) Réglage précis de l'axe PAN PAN FINE TILT Contrôle de l'axe TILT (vertical) TILT FINE Réglage précis de l'axe TILT DIMMER Réglage de l'intensité lumineuse SHUTTER/STROBE Contrôle de l' o bturateur/stroboscope COLOR Sélection de la couleur...
  • Page 10 MENU FACTORY - USINE AFFICHAGE VALEUR DESCRIPTION Mot de passe requis : Haut-bas-haut-bas. Input password 000 - 255 Calibration de l'axe X TILT 000 - 255 Calibration de l'axe Y COLOR 000 - 255 Calibration des couleurs GOBO 000 - 255 Calibration des gobos FOCUS 000 - 255...

  • Page 11: Protocoles Dmx

    PROTOCOLES DMX 16 CANAUX 20 CANAUX FONCTION VALEUR DESCRIPTION 000-004 Lumière blanche 005-009 Lumière blanche + couleur 1 010-014 Couleur 1 015-019 Couleur 1 + Couleur 2 020-024 Couleur 2 025-029 Couleur 2 + Couleur 3 030-034 Couleur 3 035-039 Couleur 3 + Couleur 4 040-044 Couleur 4...
  • Page 12 PROTOCOLES DMX 16 CANAUX 20 CANAUX FONCTION VALEUR DESCRIPTION 060-064 GOBO 12 065-069 GOBO 13 070-074 GOBO 14 075-079 GOBO 15 080-084 GOBO 16 085-089 GOBO 17 090-094 Jitter circulaire GOBO (de lent à rapide) 095-099 Jitter GOBO 1 (de lent à rapide) 100-104 Jitter GOBO 2 (de lent à...

  • Page 13: Roues De Couleurs Et De Gobos

    PROTOCOLES DMX 16 CANAUX 20 CANAUX FONCTION VALEUR DESCRIPTION FOCUS 000-255 La netteté du motif passe de flou à net 000-127 Tout ou rien FROST 128-191 Découpe du brouillard ET RAINBOW 192-255 Découpe colorée 000-009 Autres canaux FONCTION 010-127 Mode automatique AUTOMATIQUE 128-255 Mode musical...
  • Page 14 ROUES DE COULEURS ET DE GOBOS ROUE DE GOBOS GOBO VALEUR GOBO VALEUR 005 - 009 050 - 054 055 - 059 010 - 014 015 - 019 060 - 064 020 - 024 065 - 069 025 - 029 070 - 074 030 - 034 075 - 079...

  • Page 15: Caractéristiques Techniques

    Nous invitons les utilisateurs professionnels à contacter leur fournisseur et à vérifier les termes et conditions de leur contrat d‘achat. Ce produit Algam Lighting est conforme au certifications européennes en vigueur ainsi qu’aux di- rectives européennes suivantes : LVD Directive 2014/35/EU :...
  • Page 16 P.16...
  • Page 17 SAFETY INSTRUCTIONS ..................INSTALLATION USAGE MAINTENANCE / SERVICE...

  • Page 18: Safety Instructions

    Thank you for choosing one of our Algam Lighting products. Please read this user's manual carefully and follow the instructions to avoid danger or damage to the unit due to mishandling. Keep this user's guide for future reference. SAFETY INSTRUCTIONS The symbols shown above are internationally accepted symbols to warn of potential hazards related to the use of electrical dangers associated with the use of electrical equipment.

  • Page 19: Usage

    • Power Disconnection Notice: To disconnect the device from the power source, the power plug must be removed from the power outlet. For this reason, the device must be placed in a position that allows constant, unobstructed access to the power outlet.

  • Page 20: Product Installation

    RIGGING This ALGAM LIGHTING device must be installed by a qualified professional and positioned out of reach of the public. It can be mounted horizontally, at an angle, or in-...

  • Page 21: Operation Instructions

    OPERATION INSTRUCTIONS 20CH 25°C 20CH 25°C Setting Info Factory Setting Info Factory FUNCTION DESCRIPTION DMX Indicator LED Displays the status of the DMX signal. Error Indicator LED Indicates a malfunction or error in operation. LCD Display Shows the menus and settings. Keypad For navigating through menus and submenus.

  • Page 22: Menu Operating Instructions

    MENU OPERATING INSTRUCTION NAVIGATION KEYPAD DISPLAY FUNCTION Access to the next menu/selection Down Return to the main menu Validation button HOME SCREEN DISPLAY FUNCTION DESCRIPTION Setting Settings DMX addressing from 000 to 512. Manual Manual adjustments. Info Information Status monitoring and information display. Factory Factory Configuration of factory settings.
  • Page 23 MENU OPERATING INSTRUCTION MAN - MANUAL SETTINGS DISPLAY DMX CHANNEL DESCRIPTION Controls the PAN (horizontal) axis. Fine adjustment of the PAN axis. PAN FINE TILT Controls the TILT (vertical) axis. TILT FINE Fine adjustment of the TILT axis. DIMMER Adjusts the light intensity. SHUTTER/STROBE Controls the shutter or strobe effect.

  • Page 24: Dmx Protocol

    MENU OPERATING INSTRUCTION FACTORY - FACTORY SETTINGS MENU DISPLAY VALUE DESCRIPTION Password required: Up-Down-Up-Down Input password 000 - 255 Calibration of the X-axis (PAN) TILT 000 - 255 Calibration of the Y-axis (TILT) COLOR 000 - 255 Calibration of color settings GOBO 000 - 255 Calibration of GOBO patterns...

  • Page 25: Value Description

    DMX PROTOCOL 16 CHANNELS 20 CHANNELS FUNCTION VALUE DESCRIPTION 000-004 White Light 005-009 White Light + Color 1 010-014 Color 1 015-019 Color 1 + Color 2 020-024 Color 2 025-029 Color 2 + Color 3 030-034 Color 3 035-039 Color 3 + Color 4 040-044 Color 4...
  • Page 26 DMX PROTOCOL 16 CHANNELS 20 CHANNELS FUNCTION VALUE DESCRIPTION 060-064 GOBO 12 065-069 GOBO 13 070-074 GOBO 14 075-079 GOBO 15 080-084 GOBO 16 085-089 GOBO 17 090-094 Circular GOBO Jitter (from slow to fast) 095-099 GOBO1 Jitter (from slow to fast) 100-104 GOBO2 Jitter (from slow to fast) 105-109...

  • Page 27: Color Wheels And Gobos

    DMX PROTOCOL 16 CHANNELS 20 CHANNELS FUNCTION VALUE DESCRIPTION FOCUS 000-255 Pattern clarity goes from far to near 000-127 all-or-none FROST 128-191 Fog cut in ET RAINBOW 192-255 Colorful cut in 000-009 Other channels FUNCTION 010-127 Auto Mode (AUTO) 128-255 Sound Mode 000-025 No specified function...
  • Page 28 COLOR WHEELS AND GOBOS GOBO WHEEL GOBO VALUE GOBO VALUE 005 - 009 050 - 054 055 - 059 010 - 014 015 - 019 060 - 064 020 - 024 065 - 069 025 - 029 070 - 074 030 - 034 075 - 079 035 - 039...

  • Page 29: Specifications

    When discarding the device, comply with the rules and regulations that apply in your country. If in doubt, consult your local waste disposal facility. This Algam Lighting product is compliant to all required UE certifications and conformed to fol- lowing standard and UE directives:...
  • Page 30 P.30...
  • Page 31 SICHERHEITSHINWEISE ..................INSTALLATION BENUTZUNG WARTUNG / SERVICE...

  • Page 32: Sicherheitshinweise

    Vielen Dank, dass Sie sich für eines unserer Algam Lighting-Geräte entschieden haben. Bitte lesen Sie diese Bedienung- sanleitung sorgfältig durch und folgen Sie den Anweisungen, um Schäden am Gerät durch unsachgemäße Handhabung zu vermeiden. Bewahren Sie diese Bedienungsanleitung zur späteren Referenz auf.

  • Page 33: Benutzung

    • Das Gerät sollte nur an einem gut belüfteten Ort installiert werden. Stellen Sie sicher, dass keine Lüftungsschlitze blockiert sind. Um eine angemessene Belüftung zu gewährleisten, lassen Sie mindestens 20 cm freien Raum um die Seiten und die Oberseite des Geräts herum. •...

  • Page 34: Inbetriebnahme

    Pins des "Kanon"-Steckers ein. Wie im folgenden Bild gezeigt. Wenn Sie diesen Stecker in die Ausgangsschnitts- telle des letzten Geräts stecken, wird dies Interferenzen während des Signalübertragungsprozesses vermeiden. RIGGING Dieses ALGAM LIGHTING Gerät muss von einer qualifi- zierten Person installiert und außerhalb der Reichweite der Öffentlichkeit platziert werden.

  • Page 35: Betriebsanleitung

    BETRIEBSANLEITUNG 20CH 25°C 20CH 25°C Setting Info Factory Setting Info Factory FUNKTION BESCHREIBUNG DMX-Status-LED Zeigt den Status des DMX-Signals an Fehler-Status-LED Zeigt ein Problem oder einen Fehler im Betrieb an LCD-Anzeige Zeigt Menüs an Tastatur Zur Navigation durch Menüs und Untermenüs DMX-OUT-Anschluss (3-poliger XLR) DMX-Ausgang zum Übertragen des Signals an ein weiteres Gerät DMX-OUT-Anschluss (5-poliger XLR)

  • Page 36: Menü-Betriebsanleitung

    MENÜ-BETRIEBSANLEITUNG NAVIGATIONS-TASTATUR ANZEIGE FUNKTION Nach oben Zugriff auf das nächste Menü / die nächste Auswahl Nach unten Zurück zum Hauptmenü Bestätigungstaste STARTBILDSCHIRM ANZEIGE FUNKTION BESCHREIBUNG Setting Einstellungen DMX-Adressierung 000-512 Handbuch Manuelle Einstellungen Info Informationen Statusüberwachung und Informationsanzeige Factory Werkseinstellungen Konfiguration der Werkseinstellungen Kanal Anzeige der DMX-Kanäle °C...
  • Page 37 MENÜ-BETRIEBSANLEITUNG MAN - MANUELLE EINSTELLUNGEN ANZEIGE DMX-KANAL BESCHREIBUNG Steuerung der PAN-Achse (horizontal) Feineinstellung der PAN-Achse PAN FINE TILT Steuerung der TILT-Achse (vertikal) TILT FINE Feineinstellung der TILT-Achse DIMMER Einstellung der Lichtintensität SHUTTER/STROBE Steuerung des Shutters/Stroboskops COLOR Farbauswahl GOBO-Muster-Auswahl GOBO PRISM1 Steuerung des Prismas 1 PRISM2 Steuerung des Prismas 2...

  • Page 38: Dmx-Protokoll

    MENÜ-BETRIEBSANLEITUNG FACTORY - WERKSEINSTELLUNGEN ANZEIGE WERT BESCHREIBUNG Passwort erforderlich: Oben-unten-oben-unten. Input password 000 - 255 Kalibrierung der X-Achse TILT 000 - 255 Kalibrierung der Y-Achse COLOR 000 - 255 Farbenkalibrierung GOBO 000 - 255 Kalibrierung der Gobos FOCUS 000 - 255 Kalibrierung des Zooms DIMMER 000 - 255...
  • Page 39 DMX-PROTOKOLL 16 KANÄLE 20 KANÄLE FUNKTION WERT BESCHREIBUNG 000-004 Weißes Licht 005-009 Weißes Licht + Farbe 1 010-014 Farbe 1 015-019 Farbe 1 + Farbe 2 020-024 Farbe 2 025-029 Farbe 2 + Farbe 3 030-034 Farbe 3 035-039 Farbe 3 + Farbe 4 040-044 Farbe 4 045-049...
  • Page 40 DMX-PROTOKOLL 16 KANÄLE 20 KANÄLE FUNKTION WERT BESCHREIBUNG 060-064 GOBO 12 065-069 GOBO 13 070-074 GOBO 14 075-079 GOBO 15 080-084 GOBO 16 085-089 GOBO 17 090-094 Kreisförmiges GOBO-Jitter (von langsam bis schnell) 095-099 GOBO-Jitter 1 (von langsam bis schnell) 100-104 GOBO-Jitter 2 (von langsam bis schnell) 105-109...

  • Page 41: Farbfilterräder Und Gobos

    DMX-PROTOKOLL 16 KANÄLE 20 KANÄLE FUNKTION WERT BESCHREIBUNG 000-255 Die Schärfe des Musters wechselt von unscharf zu FOCUS scharf 000-127 Alles oder nichts FROST 128-191 Abschaltung des Nebels UND RAINBOW 192-255 Farbschnitt 000-009 Weitere Kanäle AUTOMATISCHE FUNKTION 010-127 Automatikmodus 128-255 Musikmodus 000-025 Keine Funktion...
  • Page 42 FARBFILTERRÄDER UND GOBOS GOBO-RAD GOBO WERT GOBO WERT 005 - 009 050 - 054 055 - 059 010 - 014 015 - 019 060 - 064 020 - 024 065 - 069 025 - 029 070 - 074 030 - 034 075 - 079 035 - 039 080 - 084...

  • Page 43: Spezifikationen

    Art und Weise des Recyclings dieses Geräts in größtmöglichem Umweltschutz zu erhalten. Wir fordern professionelle Benutzer auf, ihren Lieferanten zu kontaktieren und die Bedingungen ihres Kaufvertrags zu überprüfen. Dieses Produkt von Algam Lighting entspricht den geltenden europäischen Zertifizierungen sowie den folgenden europäischen Richtlinien: LVD Directive 2014/35/EU :...
  • Page 44 P.44...
  • Page 45 INSTRUCCIONES IMPORTANTES DE SEGURIDAD ........INSTALACIÓN MANTENIMIENTO/SERVICIO PUESTA EN MARCHA .

  • Page 46: Instrucciones Importantes De Seguridad

    Gracias por elegir uno de nuestros dispositivos Algam Lighting. Por favor, lea atentamente este manual de usuario y siga las instrucciones para evitar cualquier riesgo de daño al dispositivo debido a un manejo incorrecto. Guarde este manual del usuario para futuras consultas.

  • Page 47: Uso

    • La unidad solo debe instalarse en un lugar bien ventilado. Asegúrese de que ninguna ranura de ventilación esté obstruida. Para garantizar una ventilación adecuada, deje un espacio libre de al menos 20 cm alrededor de los lados y la parte superior del dispositivo.

  • Page 48: Puesta En Marcha

    Este tapón consta de una resistencia de 120 ohmios colocada entre el pin 2 y el pin 3 del conector XLR. MONTAJE Este dispositivo de ALGAM LIGHTING debe ser instalado por una persona cualificada y colocado fuera del alcance del público.Puede ser posicionado horizontalmente, in- clinado o invertido, pero es esencial seguir los métodos...

  • Page 49: Menú Y Controles

    MENÚ Y CONTROLES 20CH 25°C 20CH 25°C Setting Info Factory Setting Info Factory FUNCIÓN DESCRIPCIÓN LED indicador de DMX Muestra el estado de la señal DMX LED indicador de error Indica un problema o error en el funcionamiento Pantalla LCD Visualización de menús Controles Para navegar en los menús y submenús...

  • Page 50: Menú Y Comandos

    MENÚ Y COMANDOS TECLADO DE NAVEGACIÓN PANTALLA FUNCIÓN Subir Acceso al menú / a la selección siguiente Bajar Volver al menú principal Tecla de validación PANTALLA DE INICIO PANTALLA FUNCIÓN DESCRIPCIÓN Setting Ajustes Direccionamiento DMX 000-512 Manual Ajustes manuales Información Supervisión del estado y visualización de información Info Factory...
  • Page 51 MENÚ Y COMANDOS MAN - MANUAL PANTALLA CANAL DMX DESCRIPCIÓN Control del eje PAN (horizontal) Ajuste fino del eje PAN PAN FINE TILT Control del eje TILT (vertical) TILT FINE Ajuste fino del eje TILT DIMMER Ajuste de la intensidad lumínica SHUTTER/STROBE Control del obturador/estroboscopio COLOR...

  • Page 52: Protocolos Dmx

    MENÚ Y COMANDOS FACTORY - FÁBRICA PANTALLA VALOR DESCRIPCIÓN Se requiere contraseña: Arriba-abajo-arriba-abajo. Input password 000 - 255 Calibración del eje X TILT 000 - 255 Calibración del eje Y COLOR 000 - 255 Calibración de colores GOBO 000 - 255 Calibración de gobos FOCUS 000 - 255...
  • Page 53 PROTOCOLOS DMX 16 CANALES 20 CANALES FUNCIÓN VALOR DESCRIPCIÓN 000-004 Luz blanca 005-009 Luz blanca + color 1 010-014 Color 1 015-019 Color 1 + Color 2 020-024 Color 2 025-029 Color 2 + Color 3 030-034 Color 3 035-039 Color 3 + Color 4 040-044 Color 4...
  • Page 54 PROTOCOLOS DMX 16 CANALES 20 CANALES FUNCIÓN VALOR DESCRIPCIÓN 060-064 GOBO 12 065-069 GOBO 13 070-074 GOBO 14 075-079 GOBO 15 080-084 GOBO 16 085-089 GOBO 17 090-094 Jitter circular GOBO (de lento a rápido) 095-099 Jitter GOBO 1 (de lento a rápido) 100-104 Jitter GOBO 2 (de lento a rápido) 105-109...

  • Page 55: Función Automática

    PROTOCOLOS DMX 16 CANALES 20 CANALES FUNCIÓN VALOR DESCRIPCIÓN FOCO 000-255 La nitidez del patrón pasa de borroso a nítido 000-127 Todo o nada FROST 128-191 Corte del efecto de niebla Y ARCOÍRIS 192-255 Corte coloreado 000-009 Otros canales FUNCIÓN 010-127 Modo automático AUTOMÁTICA...
  • Page 56 RUEDAS DE COLORES Y GOBOS RUEDA DE GOBOS GOBO VALOR GOBO VALOR 005 - 009 050 - 054 055 - 059 010 - 014 015 - 019 060 - 064 020 - 024 065 - 069 025 - 029 070 - 074 030 - 034 075 - 079 035 - 039...

  • Page 57: Especificaciones Técnicas

    Invitamos a los usuarios profesionales a ponerse en contacto con su proveedor y verificar los términos y condi- ciones de su contrato de compra. Este producto de Algam Lighting cumple con las certificaciones europeas vigentes, así como con las siguientes directivas europeas:...
  • Page 58 P.58...
  • Page 59 ISTRUZIONI DI SICUREZZA IMPORTANTI ........... . . INSTALLAZIONE UTILIZZO MANUTENZIONE/ASSISTENZA...

  • Page 60: Istruzioni Di Sicurezza Importanti

    Grazie per aver scelto uno dei nostri dispositivi Algam Lighting. Si prega di leggere attentamente questo manuale d'uso e di seguire le istruzioni per evitare danni al dispositivo causati da un uso improprio. Conservare questa guida per eventuali riferimenti futuri.

  • Page 61: Manutenzione/Assistenza

    • Avviso per la disconnessione dell'alimentazione: Per scollegare il dispositivo dalla fonte di alimentazione, la spina di ali- mentazione deve essere staccata dalla presa di corrente. Per questo motivo, il dispositivo deve essere posizionato in modo tale da permettere un accesso costante e senza ostacoli alla presa di corrente. In questo modo, in caso di emergen- za, sarà...

  • Page 62: Messa In Funzione

    DMX della catena per chiudere correttamente il circuito del segnale. Questo tappo è costituito da una resistenza di 120 ohm posizionata tra il pin 2 e il pin 3 del connettore XLR. MONTAGGIO Questo dispositivo ALGAM LIGHTING deve essere instal- lato da una persona qualificata e posizionato fuori dalla portata del pubblico.Può essere posizionato orizzontal- mente, inclinato o capovolto, ma è...

  • Page 63: Istruzioni Operativ

    ISTRUZIONI OPERATIV 20CH 25°C 20CH 25°C Setting Info Factory Setting Info Factory FUNZIONE DESCRIZIONE LED indicatore DMX Visualizza lo stato del segnale DMX LED indicatore di errore Indica un problema o un errore nel funzionamento Display LCD Visualizzazione dei menu Tastiera Per la navigazione nei menu e nei sotto-menu Connettore DMX OUT (XLR 3 pin)

  • Page 64: Istruzioni Per L'uso Del Menu

    ISTRUZIONI PER L'USO DEL MENU TASTIERA DI NAVIGAZIONE VISUALIZZAZIONE FUNZIONE Accesso al menu / alla selezione successiva Giù Tornare al menu principale Tasto di convalida SCHERMO DI AVVIO VISUALIZZAZIONE FUNZIONE DESCRIZIONE Setting Impostazioni Indirizzamento DMX 000-512 Manuale Impostazioni manuali Info Informazioni Monitoraggio dello stato e visualizzazione delle informazioni Factory...
  • Page 65 ISTRUZIONI PER L'USO DEL MENU MAN - MANUALE VISUALIZZAZIONE CANALE DMX DESCRIZIONE Controllo dell'asse PAN (orizzontale) Regolazione precisa dell'asse PAN PAN FINE TILT Controllo dell'asse TILT (verticale) TILT FINE Regolazione precisa dell'asse TILT DIMMER Regolazione dell'intensità luminosa SHUTTER/STROBE Controllo dell' o tturatore/strobo COLOR Selezione del colore Selezione del motivo GOBO...

  • Page 66: Protocollo Dmx

    ISTRUZIONI PER L'USO DEL MENU FACTORY - IMPOSTAZIONI DI FABBRICA VISUALIZZAZIONE VALORE DESCRIZIONE Password richiesta: Alto-basso-alto-basso Input password 000 - 255 Calibrazione dell'asse X TILT 000 - 255 Calibrazione dell'asse Y COLOR 000 - 255 Calibrazione dei colori GOBO 000 - 255 Calibrazione dei gobo FOCUS 000 - 255...
  • Page 67 PROTOCOLLO DMX 16 CANALI 20 CANALI FUNZIONE VALORE DESCRIZIONE 000-004 Luce bianca 005-009 Luce bianca + Colore 1 010-014 Colore 1 015-019 Colore 1 + Colore 2 020-024 Colore 2 025-029 Colore 2 + Colore 3 030-034 Colore 3 035-039 Colore 3 + Colore 4 040-044 Colore 4...
  • Page 68 PROTOCOLLO DMX 16 CANALI 20 CANALI FUNZIONE VALORE DESCRIZIONE 060-064 GOBO 12 065-069 GOBO 13 070-074 GOBO 14 075-079 GOBO 15 080-084 GOBO 16 085-089 GOBO 17 090-094 Jitter circolare GOBO (da lento a veloce) 095-099 Jitter GOBO 1 (da lento a veloce) 100-104 Jitter GOBO 2 (da lento a veloce) 105-109...

  • Page 69: Ruote Dei Colori E Gobos

    PROTOCOLLO DMX 16 CANALI 20 CANALI FUNZIONE VALORE DESCRIZIONE FUOCO 000-255 La nitidezza del motivo passa da sfocato a nitido 000-127 Tutto o niente FROST 128-191 Taglio della nebbia E RAINBOW 192-255 Taglio colorato 000-009 Altri canali FUNZIONE 010-127 Modalità automatica AUTOMATICA 128-255 Modalità...
  • Page 70 RUOTE DEI COLORI E GOBOS ROTAZIONE DEI GOBOS GOBO VALORE GOBO VALORE 005 - 009 050 - 054 055 - 059 010 - 014 015 - 019 060 - 064 020 - 024 065 - 069 025 - 029 070 - 074 030 - 034 075 - 079 035 - 039...

  • Page 71: Specifiche Tecniche

    Invitiamo gli utenti professionali a contattare il loro fornitore e a verificare i termini e le condizioni del contratto di acquisto. Questo prodotto Algam Lighting è conforme alle certificazioni europee vigenti e alle seguenti direttive europee: Direttiva LVD 2014/35/EU...
  • Page 72 Tous droits réservés. Aucun extrait de ce manuel ne peut être reproduit, sous quelque forme ou par quelque moyen que ce soit,sans permission écrite de la société ALGAM. All rights reserved. No part of this manual may be reproduced, in any form or by any means, without the prior written permission of ALGAM.
