a-TroniX AX Plus 5kW Installation Manual

Hybrid inverter 3ph
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

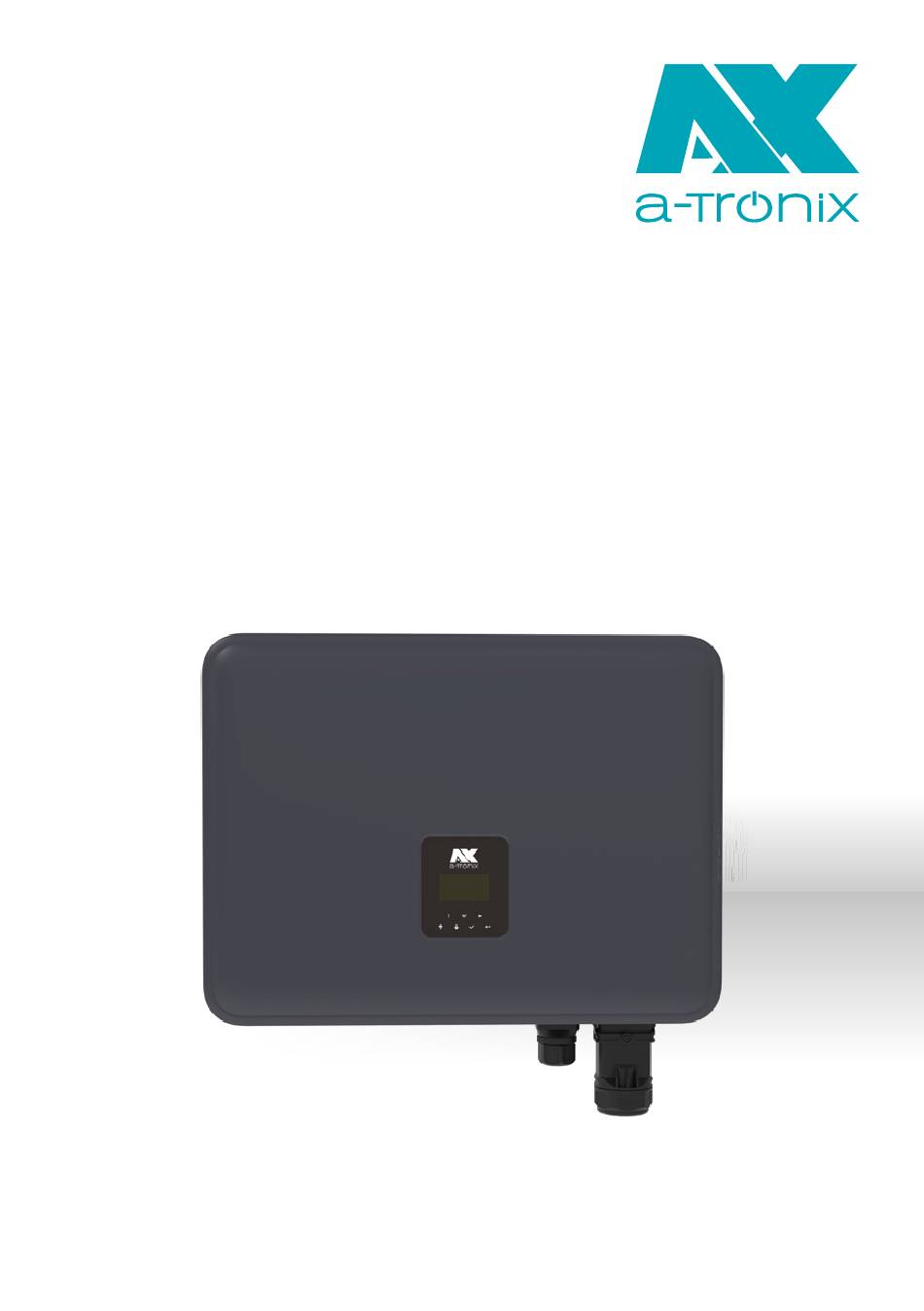

HYBRIDWECHSELRICHTER
Installations- und
Bedienungsanleitung
AX Plus 5–15kW
3phasig
atx055de0225

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the AX Plus 5kW and is the answer not in the manual?

Questions and answers

Related Manuals for a-TroniX AX Plus 5kW

Summary of Contents for a-TroniX AX Plus 5kW

  • Page 1 HYBRIDWECHSELRICHTER Installations- und Bedienungsanleitung AX Plus 5–15kW 3phasig atx055de0225...
  • Page 2 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Einleitung Die Herausgabe und das Urheberrecht dieser Dokumentation verbleiben bei der Firma: AKKU SYS Akkumulator- und Batterietechnik Nord GmbH Verbindungsweg 23 · 25469 Halstenbek · GERMANY Telefon +49 4101 37676-0 / Fax +49 4101 85475-66 info@akkusys.de / www.akkusys.de Vor Gebrauch sorgfältig durchlesen! Lesen Sie die Installationsanleitung sorgfältig durch, bevor Sie das Gerät in Betrieb...

  • Page 3: Table Of Contents

    Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Inhaltsübersicht Seite 1. HINWEISE ZU DIESEM HANDBUCH Umfang der Geltung 1.2 Zielgruppe 1.3 Verwendete Symbole 2. SICHERHEIT 2.1 Angemessene Verwendung 2.2 PE-Anschluss und Ableitstrom 3. EINFÜHRUNG 3.1 Grundlegende Merkmale 3.2 Abmessungen 3.3 Klemmen des Wechselrichters 4.
  • Page 4 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Inhaltsübersicht Seite 7. IMPLEMENTIERUNG DER HAUPTFUNKTION 7.1 DRM Verkabelung 7.2 RCR-Verkabelung 7.3 SG-fertige Verdrahtung und Einstellung 7.4 Einstellung der reaktiven Funktion 8. BETRIEB 8.1 Bedienfeld 8.2 Funktionsbaum 9. WARTUNG 9.1 Fehlerliste 9.2 Fehlersuche und routinemäßige Wartung 9.1 Demontage des Wechselrichters 9.2 Verpackung 9.3 Lagerung und Transport...

  • Page 5: Hinweise Zu Diesem Handbuch

    Dieses Handbuch beschreibt die Montage, Installation, Inbetriebnahme, Wartung und Fehlersuche für die folgenden Produktmodelle: AX Plus 5kW, AX Plus 6kW, AX Plus 8kW, AX Plus 10kW, AX Plus 12kW, AX Plus 15kW HINWEIS: Bitte bewahren Sie diese Anleitung so auf, dass sie jederzeit zugänglich ist.
  • Page 6 Schäden sind nicht durch die Garantie abgedeckt. Wenn die PV-Steckverbinder nicht fest sitzen, kann es zu einem Lichtbogen oder einer Überhitzung des Schützes kommen, und a-TroniX haftet nicht für die dadurch verursachten Schäden. Wenn die DC-Eingangskabel verkehrt herum angeschlossen sind und der DC-Schalter auf „ON“...
  • Page 7 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter genommen werden. Andernfalls kann der Wechselrichter beschädigt werden. Schalten Sie den DC-Schalter auf „OFF“ und entfernen Sie den DC-Stecker, um die Polarität der Strings anzupassen, wenn der String- strom unter 0,5 A liegt. WARNUNG! Stellen Sie vor dem Anschluss des PV-Anlage an den Wechselrichter si- cher, dass die Impedanzen zwischen den positiven Anschlüssen des PV-...

  • Page 8: Sicherheit

    Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 2. Sicherheit 2.1 Angemessene Verwendung Die Wechselrichter der Serie AX Plus wurden in Übereinstimmung mit den interna- tionalen Sicherheitsanforderungen entwickelt und getestet. Dennoch müssen bei der Installation und dem Betrieb dieses Wechselrichters bestimmte Sicherheitsvor- kehrungen getroffen werden.

  • Page 9: Pe-Anschluss Und Ableitstrom

    Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter • Haftung für handesübliche Komponenten wird an den jeweiligen Hersteller delegiert. • Jedes Mal, wenn der Wechselrichter vom öffentlichen Netz getrennt wurde, ist äu- ßerste Vorsicht geboten, da einige Komponenten so viel Ladung behalten können, dass sie eine Stromschlaggefahr darstellen.

  • Page 10: Einführung

    Elektrovorschriften gefordert wird. Die Installation eines FI-Schutzschalters muss immer in Übereinstimmung mit den örtlichen Vorschriften und Normen erfolgen. a-TroniX empfiehlt die Verwendung eines FI-Schalters vom Typ A. Sofern die örtlichen Vorschriften keinen niedrigeren Wert vorschreiben, wird ein RCD-Wert zwischen 100 mA und 300 mA empfohlen.
  • Page 11 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter • Leistungsfaktor-Regelung. Benutzerfreundliches HMI. • LED-Statusanzeigen. • LCD-Anzeige der technischen Daten, Mensch-Maschine-Interaktion über vier Berührungstasten. • PC-Fernbedienung. • Systemverbindungsdiagramme. HINWEIS: Gemäß den australischen Sicherheitsanforderungen müssen die Nullleiter der Netzseite und der Reserveseite miteinander verbunden werden. Andernfalls wird die Backup-Funktion nicht funktionieren.
  • Page 12 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Dieses Diagramm ist ein Beispiel für eine Anwendung, bei der der Neutralleiter im Verteilerkasten vom PE getrennt ist. In Ländern wie China, Deutschland, der Tschechischen Republik, Italien usw. sind die örtlichen Verdrahtungsvorschriften zu beachten. AX Plus L L 1 1 G G R R I I D D...
  • Page 13 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Arbeitsweisen Arbeitsweisen Beschreibung Priorität: Last>Batterie>Netz Eigenverbrauch Die von der PV-Anlage erzeugte Energie wird zur Optimierung des (mit PV-Strom) Eigenverbrauchs genutzt. Die überschüssige Energie wird zum Laden der Batterien verwendet und dann ins Netz eingespeist. Eigenverbrauch Wenn keine PV-Einspeisung erfolgt, entlädt sich die Batterie zu- (ohne...

  • Page 14: Abmessungen

    Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 3.2 Abmessungen 3.3 Klemmen des Wechselrichters Artikel Beschreibung Artikel Beschreibung Artikel Beschreibung DC-Schalter Antenne EPS/GRID Zähler Erdungsschraube COM/DONGLE HINWEIS: Nur autorisiertes Personal darf die Verbindung herstellen. Seite 14 atx054de0225...

  • Page 15: Technische Daten

    Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 4. Technische Daten Spezifikation AX Plus 5kW AX Plus 6kW AX Plus 8kW Artikelnummer 9896128 9896129 9896130 PV-Eingang Max. Modul-Leistung [Wp] 11000 14000 18000 Max. DC-Eingangsleistung [W] 11000 13200 17600 Max. DC-Spannung [V]...
  • Page 16 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Spezifikation AX Plus 5kW AX Plus 6kW AX Plus 8kW Effizienz MPPT-Wirkungsgrad [%] 99,9 Maximaler Wirkungsgrad [%] 97,3 97,7 97,7 Euro-Wirkungsgrad [%] 97,2 Schutz PV-Verpolungsschutz Batterieverpolungsschutz Anti-Islanding-Schutz Kurzschlussschutz am Ausgang Schutz vor Leckströmen Isolationswiderstandsschutz Überspannungskategorie...
  • Page 17 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Spezifikation AX Plus 10kW AX Plus 12kW AX Plus 15kW Artikelnummer 9896131 9896132 9896133 PV-Eingang Max. Modul-Leistung [Wp] 20000 24000 30000 Max. DC-Eingangsleistung [W] 18000 22500 225000 Max. DC-Spannung [V] 1000 Nenn-DC-Betriebsspannung [V] Max.
  • Page 18 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Spezifikation AX Plus 10kW AX Plus 12kW AX Plus 15kW Effizienz MPPT-Wirkungsgrad [%] 99,9 Maximaler Wirkungsgrad [%] 97,9 97,9 97,9 Euro-Wirkungsgrad [%] 97,2 Schutz PV-Verpolungsschutz Batterieverpolungsschutz Anti-Islanding-Schutz Kurzschlussschutz am Ausgang Schutz vor Leckströmen Isolationswiderstandsschutz Überspannungskategorie lll (AC Seite), ll (DC Seite)

  • Page 19: Installation

    Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 5. Installation 5.1 Prüfung auf physische Schäden Stellen Sie sicher, dass der Wechselrichter während des Transports unversehrt geblieben ist. Bei sichtbaren Schäden, wie z. B. Rissen, wenden Sie sich bitte sofort an Ihren Händler. 5.2 Packliste Öffnen Sie das Paket und nehmen Sie das Produkt heraus, überprüfen Sie bitte zu- erst das Zubehör.

  • Page 20: Montage

    Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 5.3 Montage Vorsichtsmaßnahmen bei der Installation Stellen Sie sicher, dass der Aufstellungsort die folgenden Bedingungen erfüllt: • Nicht in direktem Sonnenlicht. • Nicht in Bereichen, in denen leicht entflammbare Materialien gelagert werden. •...
  • Page 21 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Montageschritte Für die Installation erforderliche Werkzeuge: • Schraubenschlüssel; • Elektrische Bohrmaschine (Bohrerset 8mm); • Crimpzange; • Abisolierzange; • Schraubendreher. Anforderungen an den Installationswinkel: • Kippen Sie den Energiespeicher nicht nach vorne, horizontal, auf den Kopf, nach hinten oder zur Seite.
  • Page 22 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Die Abmessungen auf der Rückseite des Geräts sind wie folgt: Seite 22 atx054de0225...
  • Page 23 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter • Achten Sie vor dem Bohren von Löchern auf den Abstand zwischen dem Gerät und benachbarten Objekten. • Bohren Sie die Löcher mit einer elektrischen Bohrmaschine, stellen Sie sicher, dass die Löcher mindestens 50 mm tief und 8 mm breit sind, und setzen Sie dann die Dübel ein.
  • Page 24 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter • Stecken Sie die Dübel in die Löcher und ziehen Sie sie fest. Montieren Sie die Halterung mit den Schrauben. 2. Den Wechselrichter mit der Wandhalterung montieren • Montieren Sie den Wechselrichter an der Halterung. Sichern Sie den Wechselrichter mit der M5-Schraube und der Unterlegscheibe.

  • Page 25: Elektrischer Anschluss

    Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 6. elektrischer Anschluss 6.1 Schaltungsübersicht Cloud Internet PV-Module PV-Module Stromnetz Router Smartmeter EPS laden Wechselrichter Hybrid- Batterie Startseite laden Wechselrichter Zähler 1 LAN / W-LAN Zähler 2 oder 4G Dongle atx054de0225 Seite 25...
  • Page 26 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Systemübersicht Hausanschlusskasten Kundenseitige Abrechnungszähler Intelligenter Zähler Vertrieb AX Plus Seite 26 atx054de0225...

  • Page 27: Pv-Anschluss

    Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 6.2 PV-Anschluss Schritt 1: PV String Verbindung ANMERKUNG! Wählen Sie einen geeigneten externen DC-Schalter, wenn der Wechsel- richter nicht über einen eingebauten DC-Schalter verfügt. WARNUNG! Die Spannung der PV-Module ist sehr hoch und liegt in einem gefähr- lichen Spannungsbereich.
  • Page 28 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Schritt 2: PV-Verkabelung • Schalten Sie den DC-Schalter aus. • Wählen Sie für den Anschluss des PV-Moduls ein 12 AWG-Kabel. • Schneiden Sie 6 mm der Isolierung vom Kabelende ab. 6.0mm (12AWG) Auslöselänge •...

  • Page 29: Batterieanschluss

    Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter • Führen Sie den Stiftkontakt durch die Kabelmutter, um ihn in die Rückseite des Steckers oder der Buchse einzusetzen. Wenn Sie ein „Klicken“ spüren oder hören, sitzt der Stiftkontakt richtig. Klick • Entriegeln Sie den DC-Anschluss GEFAHR Vergewissern Sie sich vor dem Trennen des Gleichstromanschlusses, dass kein Strom auf dem Gleichstromanschluss fließt.
  • Page 30 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter • Trennen Sie den DC-Stecker (Batterie) wie unten dargestellt. Stiftkontakt Stecker Kabelmutter ANMERKUNG Wir bieten passende Batteriestrom- und Kommunikationskabelbäume an. Bitte verwenden Sie den passenden Kabelbaum. Der passende Batte- riestromkabelstrang und der Kommunikationskabelstrang befinden sich in der Batterieverpackungsbox.

  • Page 31: Netzanschluss

    Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter • Entriegeln Sie den DC-Anschluss GEFAHR Vergewissern Sie sich vor dem Trennen des Gleichstromanschlusses, dass kein Strom auf dem Gleichstromanschluss fließt. Sie können die Stromzange verwenden, um den Batterieschalter zu messen oder ab- zuklemmen, da es sonst zu schweren Sicherheitsunfällen kommen kann.

  • Page 32: Erdverbindung

    Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Schritt 2: Netzverdrahtung • Prüfen Sie die Netzspannung und vergleichen Sie sie mit dem zulässigen Span- nungsbereich (siehe technische Daten). • Den Leistungsschalter von allen Phasen abschalten und gegen Wiedereinschal- ten sichern. •...

  • Page 33: Einbauanleitung

    Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Verwenden Sie die Crimpzange, um das Erdungskabel in die Erdungsklemme zu drücken, und schrauben Sie die Erdungsschraube mit einem Schraubendreher wie unten gezeigt fest: 6.6 Einbauanleitung 1. Abmessungen der Abisolierlinie Abmessungen der Abisolierlinie außerhalb des Gerätes. 4-adriger Kupferdraht 5-adriger Kupferdraht Einadriger Kupferdraht...
  • Page 34 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 2. Vorsichtsmaßnahmen für die Verdrahtung 3. Option für Dichtungszubehör A. Ø18: Der empfohlene Außendurchmesser des Kabels beträgt 17,5-18,5 mm. B. Ø21: Der empfohlene Außendurchmesser des Kabels beträgt 19-21 mm. C. Ø6: Wenn das Vierdrahtsystem verwendet wird, wird empfohlen, das spezielle Loch für den Erdungsdraht auf den Außendurchmesser des Kabels abzu- stimmen.

  • Page 35: Installationsschritte Für 5-Adriges Kabel

    Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 6.7 Installationsschritte für 5-adriges Kabel Fädeln Sie den abisolierten Draht nachein- ander in die Kontermutter und den Haupt- körper ein (Der flexible Draht muss mit der isolierten Klemme vernietet werden.). Führen Sie zunächst das EPS-Endkabel in das EPS-Ende des Gummikerns ein.
  • Page 36 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Öffnen Sie den Riegel. Richten Sie das weibliche Ende mit dem männlichen Ende in der Anti-Stay-Position aus. Nachdem Sie den Steckverbinder eingesteckt haben, drücken Sie die Verriegelung. Ziehen Sie die Schrauben mit dem Sechskantschlüssel S2.5 mit einem Drehmoment von 2,5±0,1Nm an.
  • Page 37 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 6.8 RJ45-Anschluss Das Gerät verfügt über drei RJ45-Anschlüsse für die Zähler-, Ethernet- und RCR-Funktionen. Die Definition des Zähleranschlusses lautet wie folgt: Port Zähler Zähler Zähler Zähler Zähler 485B 485A 485B 485A Die Definition des Ethernet-Anschlussstifts lautet wie folgt: Port Ethernet Die Definition des DRM-Portpins ist wie folgt:...

  • Page 38: Antennenanschluss

    Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Stecken Sie den Verschlussstopfen in den Hauptkörper des RJ45-Kabelendsteckers. Ziehen Sie die Mutter des Steckers mit dem Gabelschlüssel mit einem Drehmoment von 1,2±0,2N-m an. 6.9 Antennenanschluss Ziehen Sie die Mutter der Antenne mit dem Gabelschlüssel mit einem Drehmoment von 1,2±0,3N-m an.
  • Page 39 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter EMS 485: Unterstützt die Modbus485-Kommunikation, die zum Lesen und Steuern von Ma- schinen verwendet werden kann. Das spezifische Protokoll wird vom Hersteller bereitgestellt. Zähler 485: Ähnlich wie die Meter485-Schnittstelle ist auch diese Schnittstelle redundant aus- gelegt.
  • Page 40 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Verwenden Sie einen Schraubendreher, um den Draht zu verschrauben, Anzugsmoment 1,2+/-0,1N-m. Ordne die Adern so an, dass der Gummikernbereich nicht über die Adern drückt. Der Gummikern wird in das Hauptgehäuse eingesetzt, wobei ein „Klick“-Geräusch zu hören ist. Setzen Sie den Stecker in das Hauptgehäuse ein und verschließen Sie die Löcher ohne Drähte mit einem Stopfen.

  • Page 41: Elektrischer Anschluss

    Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 6.11 Elektrischer Anschluss Installation des Kommunikationsgeräts (optional) Die Wechselrichter der AX Plus Serie sind mit verschiedenen Kommunikationsop- tionen wie WiFi-, GPRS-, LAN- oder 4G-Dongle, RS485 und Smart Meter mit einem externen Gerät erhältlich. Betriebsinformationen wie Ausgangsspannung, Strom, Frequenz, Fehlerinforma- tionen usw.
  • Page 42 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Konfiguration: HINWEIS: Das Modul ist eingeschaltet und gestartet. Bitte warten Sie eine Minute, um die WLAN-Konfiguration zu starten. Schritt 1: Verbinden Sie Ihr mobiles Gerät mit Smart WiFi. Die SSID des Smart WiFi ist „W-xxxxx“ und das Passwort ist „mtmt2020“. Schritt 2: Nach erfolgreicher Verbindung.
  • Page 43 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter APP-Konfiguration: Klicken Sie dann auf Oder melden Sie sich in Schritt 1: „Wifi-Konfiguration“. der App an und klicken Öffnen Sie die APP und Sie auf die Seite „Ich“. klicken Sie auf der Klicken Sie dann auf Anmeldung Anmeldeseite auf „Local...
  • Page 44 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter RS485 RS485 ist eine Standard-Kommunikationsschnittstelle, die die Echtzeitdaten vom Wechselrichter an einen PC oder andere Überwachungsgeräte übertragen kann. RS485 Zähler Der Wechselrichter verfügt über eine integrierte Exportbegrenzungsfunktion. Um diese Funktion zu nutzen, muss ein Stromzähler installiert sein. Für die Installation des Zählers installieren Sie ihn bitte auf der Netzseite.
  • Page 45 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Einstellung der Exportkontrolle: EINSTELLUNGEN AUSFUHRKONTROLLE xxxxx W ON-GRID PARM Der Stromzähler wird wie folgt angeschlossen: Legend Active L1/L2/L3 Neutral N Earth PE RS485 A RS485 B 24 25 Logger Logger 485B 485A Zähleranschluss: Anschlussschema für Zähler Zum Wechselrichter-L...
  • Page 46 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Stecken Sie die L1/L2/L3/N-Leitungen und das RS485A/B-Kabel in das Messgerät. Bitte beachten Sie den Schaltplan auf der Seite des Messgeräts selbst. Netz Zähler 24: 485A 25: 485B Laden Port Zähler Zähler Zähler Zähler Zähler 485B...
  • Page 47 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Stecken Sie die L1/L2/L3/N-Leitungen, den Stromwandler und das RS485A/B-Kabel in das Messgerät. Bitte beachten Sie den Schaltplan auf der Seite des Messgeräts selbst. Zum Wechselrichter-L 24:RS485A 25:RS485B Zum Netz-L ANMERKUNGEN: Die Klemmen 2, 5 und 8 des Stromwandlers sind jeweils mit den drei stromführenden Leitungen L1, L2 und L3 verbunden.
  • Page 48 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Die Adresse des zweiten Zählers ist 2. Bitte stellen Sie sicher, dass die Adresse 2 ist, andernfalls wird die Kommunikation des ersten Zählers beeinträchtigt, und die Ausgangs- und Überwachungsdaten des Wechselrichters werden beeinflusst. Wechselrichter Laden Zähler 2...
  • Page 49 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Das BMS wird zur Kommunikation mit der Batterie für den Datenaustausch ver- wendet. Bitte verwenden Sie das für die Batterie konfigurierte Netzwerkkabel zur Kommunikation, die Kommunikationsentfernung sollte 10 m nicht überschreiten. Stecken Sie eine Seite des CAT 7-Kabels in den CAN-Anschluss des ersten Wech- selrichters und die andere Seite in den CAN-Anschluss des nächsten Wechsel- richters.
  • Page 50 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Einführung in die Funktion der unsymmetrischen Last Wenn die Last jeder Phase im Haushalt unterschiedlich ist und die Leistung jeder Phase am Ausgang des Wechselrichters gleich ist, gibt es einen Phasenausgang und einen Phaseneingang. Um diese Situation zu vermeiden, kann die unsymme- trische Last eingeschaltet werden.
  • Page 51 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 6.12 EPS-Anschluss (nicht-paralleler Zustand) Beschreibung der gemeinsamen Lasten Wenn Sie im EPS-Modus eine induktive Last an den EPS-Anschluss anschließen möchten, stellen Sie bitte sicher, dass die momentane Leistung der Last beim Start geringer ist als die maximale Leistung des EPS-Modus.

  • Page 52: Systemverbindungsdiagramme

    Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 6.13 Systemverbindungsdiagramme Für Länder wie China, Deutschland, die Tschechische Republik, Italien usw. sind die örtlichen Verdrahtungsvorschriften zu beachten. Dieses Diagramm ist ein Bei- spiel für eine Anwendung, bei der der Neutralleiter im Verteilerkasten vom Schutz- leiter (PE) getrennt ist.

  • Page 53: Inbetriebnahme Des Wechselrichters

    Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 6.14 Inbetriebnahme des Wechselrichters Bitte beachten Sie die folgenden Schritte zur Inbetriebnahme des Wechselrichters. 1. Sicherstellen, dass der Wechselrichter gut befestigt ist. 2. Stellen Sie sicher, dass alle DC-Verkabelungen und AC-Verkabelungen abge- schlossen sind.

  • Page 54: Implementierung Der Hauptfunktion

    Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 7. Implementierung der Hauptfunktion 7.1 DRM Verkabelung DRM0-Einstellung AKTIVIEREN / MERKMAL EINSTELLUNG DRM0 DEAKTIVIEREN PARM Der DRM unterstützt mehrere Betriebsmodi durch die Ausgabe von Steuersigna- len wie unten beschrieben. Aktiviert durch Modus Kurzschließen Anforderung der Stifte...

  • Page 55: Rcr-Verkabelung

    Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 7.2 RCR-Verkabelung RCR0-Einstellung AKTIVIEREN / MERKMAL EINSTELLUNG RCR0 DEAKTIVIEREN PARM Voraussetzung für die Nutzung dieser Funktion ist die Wahl der deutschen Netzan- schlussvorschrift VDE 4105 und die Nutzung der RCR-Funktion. Die Rundsteuerfunktion wird im Folgenden beschrieben: Port +3.3V DRM1...
  • Page 56 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Modus 1 - Blockierter Betrieb (1,0): Der Betrieb der Wärmepumpe ist für maximal zwei Stunden pro Tag gesperrt. Modus 2-Normalbetrieb (0,0): Die Wärmepumpe läuft im energieeffizienten Normalbetrieb. Modus 3 - Erzwungener Betrieb (0,1): Der Betrieb der Wärmepumpe wird gefördert, um den Stromverbrauch für Hei- zung und Warmwasser zu erhöhen.

  • Page 57: Einstellung Der Reaktiven Funktion

    Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 7.4 Einstellung der reaktiven Funktion Schritt 1: Anmeldung Cloud Schritt 2: SN des Wechselrichters eingeben Schritt 3: Hier klicken atx054de0225 Seite 57...
  • Page 58 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Schritt 4: Klicken Sie auf Safety-Reactive, wählen Sie die Schaltfläche Reactive Power Mode Enable. 1. Fester PF Über Wenn Sie den festen PF-Wert einstellen möchten, suchen Sie das Dropdown-Menü Reactive PowerControl Mode und wählen Sie die Option FixedPFOver; Stellen Sie die festen PF-Parameter nach Ihren Bedürfnissen ein, mit einem Stan- dardwert von 1.
  • Page 59 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 2. Fester PK unter Wenn Sie den festen Leistungsfaktor (PF) unter einstellen möchten, suchen Sie das Dropdown-Menü „Reactive Power Control Mode“ und wählen Sie die Option „FixedPFUnder“. Stellen Sie die festen PF-Parameter nach Ihren Bedürfnissen ein, mit einem Standardwert von 1.
  • Page 60 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 4. Festes Q Wenn Sie den festen Q-Wert einstellen möchten, suchen Sie das Dropdown-Menü Blind PowerControl Mode und wählen Sie die Option FixedQ; Legen Sie die festen Q-Parameter nach Ihren Bedürfnissen fest; 5.

  • Page 61: Betrieb

    Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 8. Betrieb 8.1 Bedienfeld Objekt Name Funktion LCD- Anzeige der Informationen des Wechselrichters. Bildschirm Rot: Der Wechselrichter zeigt eine Störung an Indikator Blau: Der Wechselrichter ist normal mit der Batterie verbunden. Grün: Der Wechselrichter funktioniert normal „Nach Oben“-Taste: Cursor nach oben bewegen oder Wert erhöhen.

  • Page 62: Funktionsbaum

    Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 8.2 Funktionsbaum Single Betriebsart des Geräts Seite 62 atx054de0225...

  • Page 63: Wartung

    Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 9. Wartung Dieser Abschnitt enthält Informationen und Verfahren zur Behebung möglicher Probleme mit den Wechselrichtern und gibt Ihnen Tipps zur Fehlerbehebung, um die meisten Probleme, die auftreten können, zu identifizieren und zu lösen. 9.1 Fehlerliste Fehler-Code Lösung...
  • Page 64 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Fehler-Code Lösung PV-Spannung außerhalb des Bereichs. Pv Volt Fault - Bitte überprüfen Sie die Ausgangsspannung der PV-Module. Hoher PV-Eingangsstrom von der Software erkannt. SW Pv Cur Fault - Trennen Sie PV, Netz und Batterie und schließen Sie sie dann wieder an. Die Temperatur des Wechselrichters ist hoch.
  • Page 65 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Fehler-Code Lösung Bat Relay Das Batterierelais bleibt offen. Open - Trennen Sie PV, Netz und Batterie und schließen Sie sie dann wieder an. Bat Relay Das Batterierelais bleibt geschlossen. Short Circuit - Trennen Sie PV, Netz und Batterie und schließen Sie sie dann wieder an. Bat Buck Der Batterie-Buck-Schaltkreis-Mosfet ist defekt.
  • Page 66 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter Fehler-Code Lösung Bms Volt Überspannung der Batterie. High - Bitte wenden Sie sich an den Batterielieferanten. Bms Volt Batterie unter Spannung. - Bitte wenden Sie sich an den Batterielieferanten. Bms ChgCur Batterieladung über Strom. High - Bitte wenden Sie sich an den Batterielieferanten Batterieentladung über Strom.

  • Page 67: Fehlersuche Und Routinemäßige Wartung

    Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 9.2 Fehlersuche und routinemäßige Wartung Fehlersuche a. Überprüfen Sie die Fehlermeldung auf dem Systembedienfeld oder den Fehler- code auf dem Informationsfeld des Wechselrichters. Wenn eine Meldung an- gezeigt wird, notieren Sie diese, bevor Sie weitere Schritte unternehmen. b.

  • Page 68: Demontage Des Wechselrichters

    Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter 10. Stilllegung 10.1 Demontage des Wechselrichters • Trennen Sie den Wechselrichter vom DC-Eingang und vom AC-Ausgang. Warten Sie 5 Minuten, bis der Wechselrichter vollständig spannungsfrei ist. • Trennen Sie die Kommunikations- und optionalen Anschlusskabel. Entfernen Sie den Wechselrichter von der Halterung.
  • Page 69 Installations- und Bedienungsanleitung AX Plus 5-15kW 3ph Hybridwechselrichter atx054de0225 Seite 69...
  • Page 70 Please contact us if you have any questions! AKKU SYS Akkumulator- und Batterietechnik Nord GmbH Verbindungsweg 23 · 25469 Halstenbek · GERMANY Phone +49 4101 37676-0 · info@akkusys.de www.akkusys.de · akkusys.shop · www.a-tronix.de...
  • Page 71 HYBRID INVERTER Installation guide / User manual AX Plus 5–15kW 3ph atx055en0225...
  • Page 72 Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter INTRODUCTION The publication and copyright of this documentation remain with the company: AKKU SYS Akkumulator- und Batterietechnik Nord GmbH Verbindungsweg 23 · 25469 Halstenbek · GERMANY Telefon +49 4101 37676-0 / Fax +49 4101 85475-66 info@akkusys.de / www.akkusys.de Read carefully before use! Read this manual carefully before installation.
  • Page 73 Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter Table of Contents Page 1. NOTES ON THIS MANUAL Scope of Validity 1.2 Target Group 1.3 Symbols Used 2. SAFETY 2.1 Appropriate Usage 2.2 PE Connection and Leakage Current 3.
  • Page 74 Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter Table of Contents Page 7. MAIN FUNCTION IMPLEMENTATION 7.1 DRM wiring 7.2 RCR wiring 7.3 SG ready wiring and setting 7.4 Reactive Function Setting 9.1 Control Panel 9.2 Function Tree 10.

  • Page 75: Notes On This Manual

    This manual describes the assembly, installation, commissioning, maintenance and troubleshooting of the following model(s) of products: AX Plus 5kW, AX Plus 6kW, AX Plus 8kW, AX Plus 10kW, AX Plus 12kW, AX Plus 15kW NOTE: Please keep this manual where it will be accessible at all times.
  • Page 76 Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter DANGER! Before electrical connections, please make sure that the inverter switch and all switches connected to the inverter are set to „OFF“, otherwise electric shock may occur! Ensure that the inverter is undamaged and all cables are voltage free before performing electrical work.
  • Page 77 Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter WARNING! Before connecting the PV array to the inverter, ensure that the impedances between the positive terminals of the PV string and earth, and between the negative terminals of the PV string and earth are larger than 1 M Ohm.

  • Page 78: Safety

    Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter 2. Safety 2.1 Appropriate Usage AX Plus series inverters are designed and tested in accordance with international safety requirements. However, certain safety precautions must be taken when installing and operating this inverter. The installer must read and follow all instructions, cautions and warnings in this installation manual.

  • Page 79: Pe Connection And Leakage Current

    RCD is required by the specific local electric codes. Installation of an RCD must always be conducted in accordance with local codes and standards. a-TroniX recommends the use of a type-A RCD. Unless a lower value is required by the specific local electric codes, suggests an RCD value between 100mA and 300mA.

  • Page 80: Introduction

    Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter • In installations where the local electric code requires an RCD with a lower leakage setting, the discharge current might result in nuisance tripping of the external RCD. The following steps are recommended to avoid nuisance tripping of the external RCD: •...
  • Page 81 Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter This diagram is an example for an application that neutral connects with the PE in a distribution box. For countries such as Australia, New Zealand, South Africa, etc, please follow local wiring regulations.
  • Page 82 Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter This diagram is an example for an application in which neutral is separated from the PE in the distribution box. For countries such as China, Germany, the Czech Republic, Italy, etc, please follow local wiring regulations.
  • Page 83 Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter Work modes Work modes Description Priority: load>battery>grid The energy produced by the PV system is used to optimize self- Self-use (with PV Power) consumption. The excess energy is used to charge the batteries, then exported to gird.

  • Page 84: Dimensions

    Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter 3.2 Dimensions 3.3 Terminals of inverter Item Description Item Description Item Description DC Switch Antenna EPS/GRID Meter Grounding Screw COMM/DONGLE NOTE: Only authorized personnel are permitted to set the connection. Page 84 atx054en0225...

  • Page 85: Technical Data

    Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter 4. Technical Data Specification AX Plus 5kW AX Plus 6kW AX Plus 8kW Order number 9896128 9896129 9896130 PV Input Max. Array Power [Wp] 11000 14000 18000 Max. DC Input Power [W]...
  • Page 86 Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter Specification AX Plus 5kW AX Plus 6kW AX Plus 8kW Efficiency MPPT Efficiency [%] 99.9 Max. Efficiency [%] 97.3 97.7 97.7 Euro-Efficiency [%] 97.2 Protection PV Reverse Polarity Protection...
  • Page 87 Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter Specification AX Plus 10kW AX Plus 12kW AX Plus 15kW Order number 9896131 9896132 9896133 PV Input Max. Array Power [Wp] 20000 24000 30000 Max. DC Input Power [W] 18000 22500 225000...
  • Page 88 Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter Specification AX Plus 10kW AX Plus 12kW AX Plus 15kW Efficiency MPPT Efficiency [%] 99.9 Max. Efficiency [%] 97.9 97.9 97.9 Euro-Efficiency [%] 97.2 Protection PV Reverse Polarity Protection Battert Reverse Protection Anti-Islanding Protection Output Short Protection...

  • Page 89: Installation

    Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter 5. Installation 5.1 Check for Physical Damage Make sure the inverter is intact during transportation. If there is any visible damage, such as cracks, please contact your dealer immediately. 5.2 Packing List Open the package and take out the product, please check the accessories first.

  • Page 90: Mounting

    Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter 5.3 Mounting Installation Precaution Make sure the installation site meets the following conditions: • Not in direct sunlight. • Not in areas where highly flammable materials are stored. • Not in potential explosive areas. •...
  • Page 91 Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter Mounting Steps Tools required for installation: • Manual wrench; • Electric drill (drill bit set 8mm); • Crimping pliers; • Stripping pliers; • Screwdriver. Installation angle requirements: • Do not tilt the energy storage forward, horizontally, upside down, backward and sideways.
  • Page 92 Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter The dimensions on the back of the machine are as follows: Page 92 atx054en0225...
  • Page 93 Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter • Before drilling holes, please ensure the distance between the machine and nearby objects. • Drill holes with electric drill, make sure the holes are at least 50mm deep and 8mm wide, and then tighten the expansion tubes.
  • Page 94 Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter • Insert the expansion tubes into the holes and tighten them. Install the bracket with the expansion screws. 2. Match the inverter with wall bracket • Mount the inverter to the bracket. Secure the inverter with the M5 screw and washer.

  • Page 95: Electrical Connection

    Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter 6. Electrical Connection 6.1 Circuit overview CLOUD atx054en0225 Page 95...
  • Page 96 Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter System overview Customer-side Customer-side billing meters billing meters Smart meter AX Plus Page 96 atx054en0225...

  • Page 97: Pv Connection

    Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter 6.2 PV Connection Step 1: PV String Connection NOTICE! Please choose a suitable external DC switch if the inverter does not have a built-in DC switch. WARNING! PV module voltage is very high and within a dangerous voltage range, please comply with the electric safety rules when connecting.
  • Page 98 Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter Step 2: PV Wiring • Turn off the DC switch. • Choose 12 AWG wire to connect the PV module. • Trim 6mm of insulation from the wire end. 6.0mm (12AWG) Strip length...

  • Page 99: Battery Connection

    Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter • Insert pin contact through the cable nut to assemble into back of the male or female plug. When you feel or hear a „click” the pin contact assembly is seated correctly.
  • Page 100 Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter • Separate the DC connector (PV) as below. Pin contact Plug cable nut NOTICE We offer matching battery power harnesses and communication harnesses. Please use matching harness. The matched battery power harness and communication harness are in the battery packaging box.

  • Page 101: Grid Connection

    Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter DANGER Before disconnecting the DC connector, make sure that there is no current on the DC connector. You can use the current clamp to measure or disconnect the battery switch, otherwise serious safety accidents may occur.

  • Page 102: Earth Connection

    Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter Step 2: Grid Wiring • Prüfen Sie die Netzspannung und vergleichen Sie sie mit dem zulässigen Spannungsbereich (siehe technische Daten). • Den Leistungsschalter von allen Phasen abschalten und gegen Wiedereinschalten sichern.

  • Page 103: Installation Instructions

    Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter Use the crimping pliers to press the ground cable into the ground terminal, screw the ground screw with screwdriver as shown below: 6.6 Installation Instructions 1. Dimension of stripping line Dimension of stripping line outside machine.
  • Page 104 Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter 2. Wiring Precautions 3. Seal accessory option A. Ø18: The recommended outer diameter of the cable is 17.5-18.5 mm. B. Ø21: The recommended outer diameter of the cable is 19-21 mm. C.

  • Page 105: Installation Steps For 5-Core Wire

    Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter 6.7 Installation steps for 5-core wire Thread the stripped wire into the lock nut and the main body in turn. (The flexible wire needs to be riveted to the insulated terminal.) First, insert the EPS end cable into the EPS end of the rubber core.
  • Page 106 Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter Open the latch. Align the female end with the male end in the anti-stay position. After the male and female insert the card point into the tracks lot, press the lock. Tighten the screws with the S2.5 hexagon wrench with a torque of 2.5±0.1Nm.
  • Page 107 Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter 6.8 RJ45 connection The machine has three RJ45 terminals, which are meter, Ethernet, and RCR functions. The definition of meter port pin is as follows: Port Meter Meter Meter Meter Meter 485B...

  • Page 108: Antenna Connection

    Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter Insert the sealing plug into the main body of RJ45 cable end connector. Tighten the connector‘s nut by the open-ended wrench with a torque 1.2±0.2N·m 6.9 Antenna Connection Tighten the Antenna‘s nut by the open-ended wrench with a torque 1.2±0.3N·m.
  • Page 109 Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter EMS 485: Supports Modbus485 communication, which can be used to read and control machines. The specific protocol is provided by the manufacturer. Meter 485: Similar to the Meter485 interface, this interface is designed to be redundant. Wifi 485: For internal testing.
  • Page 110 Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter And use a screwdriver to crimp the wire, screwing torque 1.2+/-0.1N·m. Arrange the core line, the rubber core area must not appear to ride the line. The rubber core is loaded into the main body and accompanied by a „click“...
  • Page 111 Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter 6.11 Electrical Connection Communication Device Installation (Optional) AX Plus series inverters are available with multiple communication options such as WiFi-, GPRS-, LAN- or 4G-Dongle, RS485 and Smart meter with an external device.
  • Page 112 Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter Configuration: NOTE: The module is powered on and started, please wait for one minute to start the WiFi Config. Web Configuration Step 1: Connect your mobile device with Smart WiFi. The SSID of the Smart WiFi is ‘W-xxxxx’...
  • Page 113 Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter APP Configuration: Then click „Wifi Config”. Or sign in app, click on the „me” page. Step 1: Then click „WiFi Config”. Open the APP, click „Local Sign In Distribution Network“ on the login page.
  • Page 114 Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter RS485 RS485 is a standard communication interface which can transmit the real time data from inverter to PC or other monitoring devices. RS485 Meter The inverter has integrated export limitation functionality. To use this function, a power meter must be installed.
  • Page 115 Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter Export control setting: SETTINGS EXPORT CONTROL xxxxx W ON-GRID PARM The electricity meter is connected as follows: Legend Active L1/L2/L3 Neutral N Earth PE RS485 A RS485 B 24 25 Logger Logger 485B...
  • Page 116 Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter Insert L1/L2/L3/N wires and RS485A/B cable into the meter. Please refer to the meter wiring diagram on side of meter itself. Grid Meter 24: 485A 25: 485B Load Port Meter Meter Meter...
  • Page 117 Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter Insert L1/L2/L3/N wires, CT and RS485A/B cable into the meter. Please refer to the meter wiring diagram on side of meter itself. To Inverter-L 24:RS485A 25:RS485B To Grid-L NOTE: The 2,5,8 of the CT meter are connected to the three live wires L1, L2, and L3 respectively.
  • Page 118 Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter The address of the second meter is 2. Please ensure that the address is 2, otherwise the communication of the first meter will be affected, and the output and monitoring data of the inverter will be affected. Inverter Load Meter 2...
  • Page 119 Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter BMS is used to communicate with the battery for data exchange, please use the network cable configured for the battery to communicate the communication distance should not exceed 10m. - Insert one side of CAT 7 cable into the first inverter‘s CAN port and the other side into the next inverter’s CAN port.
  • Page 120 Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter Introduction to the function of unbalanced load If the load of each phase in the household load is different, and the power of each phase output by the inverter is the same, there will be one phase output and one phase input.
  • Page 121 Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter 6.12 EPS Connection (Non-parallel State) Common loads description Under EPS mode, if need to connect the inductive load on EPS port, please ensure that the instantaneous power of the load at startup is lower than the maximum power of the EPS mode.

  • Page 122: System Connection Diagrams

    Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter 6.13 System Connection Diagrams For countries such as China, Germany, the Czech Republic, Italy etc. please follow local wiring regulations. The diagram is an example for an application in which neutral is separated from the PE in the distribution box.

  • Page 123: Inverter Start-Up

    Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter 6.14 Inverter Start-Up Please refer to the following steps to start up the inverter. 1. Ensure the inverter fixed well. 2. Make sure all the DC wirings and AC wirings are completed. 3.

  • Page 124: Main Function Implementation

    Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter 7. Main function implementation 7.1 DRM wiring DRM0 setting FEATURE SETTINGS DRM0 ENABLE/DISABLE PARM DRM supports several demand response modes by configuring control signals as below. Asserted by Mode Anforderung shorting pins DRM0...

  • Page 125: Rcr Wiring

    Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter 7.2 RCR wiring RCR0 setting FEATURE SETTINGS ENABLE/DISABLE PARM The prerequisite for the use of this function is the selection of the German grid connection regulation VDE 4105 and the use of the RCR function. The ripple control function is described below: Port +3.3V...
  • Page 126 Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter Mode 1-Blocked operation (1,0): The operation for the heat pump is blocked for amaximum of two hours per day. Mode 2-Normal operation (0,0): The heat pump runs in energy-efficient normal mode. Mode 3-Encouraged operation (0,1): The operation of the heat pump is encouraged toincrease electricity consumption for heating and warm water.

  • Page 127: Reactive Function Setting

    Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter 7.4 Reactive Function Setting Step 1: Login Cloud Step 2: Enter SN of Inverter Step 3: Click Here atx054en0225 Page 127...
  • Page 128 Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter Step 4: Click Safety-Reactive, Select the Reactive Power Mode Enable button 1. Fixed PF Over If you want set the fix PF over, Find the Reactive PowerControl Mode dropdown menu and select the FixedPFOver option;...
  • Page 129 Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter 2. Fixed PF Under If you want set the fix PF Under, Find the Reactive PowerControl Mode dropdown menu and select the FixedPFUnder option; Set fixed PF parameters according to your needs, with a default value of 1; 3.
  • Page 130 Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter 4. Fixed Q If you want set the fix Q, Find the Reactive PowerControl Mode dropdown menu and select the FixedQ option; Set fixedQ parameters according to your needs; 5.

  • Page 131: Operation

    Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter 8. Operation 8.1 Control Panel Object Name Function LCD screen Display the information of the inverter. Red: The inverter is in fault mode. Indicator Blue: The inverter is normally connected to the battery. Green: The inverter is in normal state.

  • Page 132: Function Tree

    Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter 8.2 Function Tree Single machine operation mode Page 132 atx054en0225...

  • Page 133: Maintenance

    Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter 9. Maintenance This section contains information and procedures for solving possible problems with the inverters and provides you with troubleshooting tips to identify and solve most problems that can occur. 9.1 Alarm List Fault Code Solution...
  • Page 134 Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter Fault Code Solution PV voltage out of range. Pv Volt Fault • Please check the output voltage of PV panels. PV input current high detected by software. SW Pv Cur Fault •...
  • Page 135 Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter Fault Code Solution Bat Relay The battery relay keeps open. Open • Disconnect PV, grid and battery, then reconnect. Bat Relay The battery relay keeps close. Short Circuit • Disconnect PV, grid and battery, then reconnect. Bat Buck The battery buck circuit mosfet is fail.
  • Page 136 Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter Fault Code Solution Bms Volt Battery over voltage. High • Please contact battery supplier. Bms Volt Battery under voltage. • Please contact battery supplier. Bms ChgCur Battery charge over current. High •...

  • Page 137: Troubleshooting And Routine Maintenance

    Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter 9.2 Troubleshooting and Routine Maintenance Troubleshooting a. Please check the fault message on the System Control Panel or the fault code on the inverter information panel. If a message is displayed, record it before doing anything further.

  • Page 138: Dismantling The Inverter

    Installation guide / User manual AX Plus 5-15kW 3ph Hybrid Inverter 10. Decommissioning 10.1 Dismantling the Inverter • Disconnect the inverter from DC Input and AC Output. Wait for 15 minutes for the inverter to fully de-energize. • Disconnect communication and optional connection wirings. Remove the inverter from the bracket.
  • Page 140 Bei Rückfragen kontaktieren Sie uns gern! AKKU SYS Akkumulator- und Batterietechnik Nord GmbH Verbindungsweg 23 · 25469 Halstenbek · GERMANY Telefon +49 4101 37676-0 · info@akkusys.de www.akkusys.de · akkusys.shop · www.a-tronix.de...
