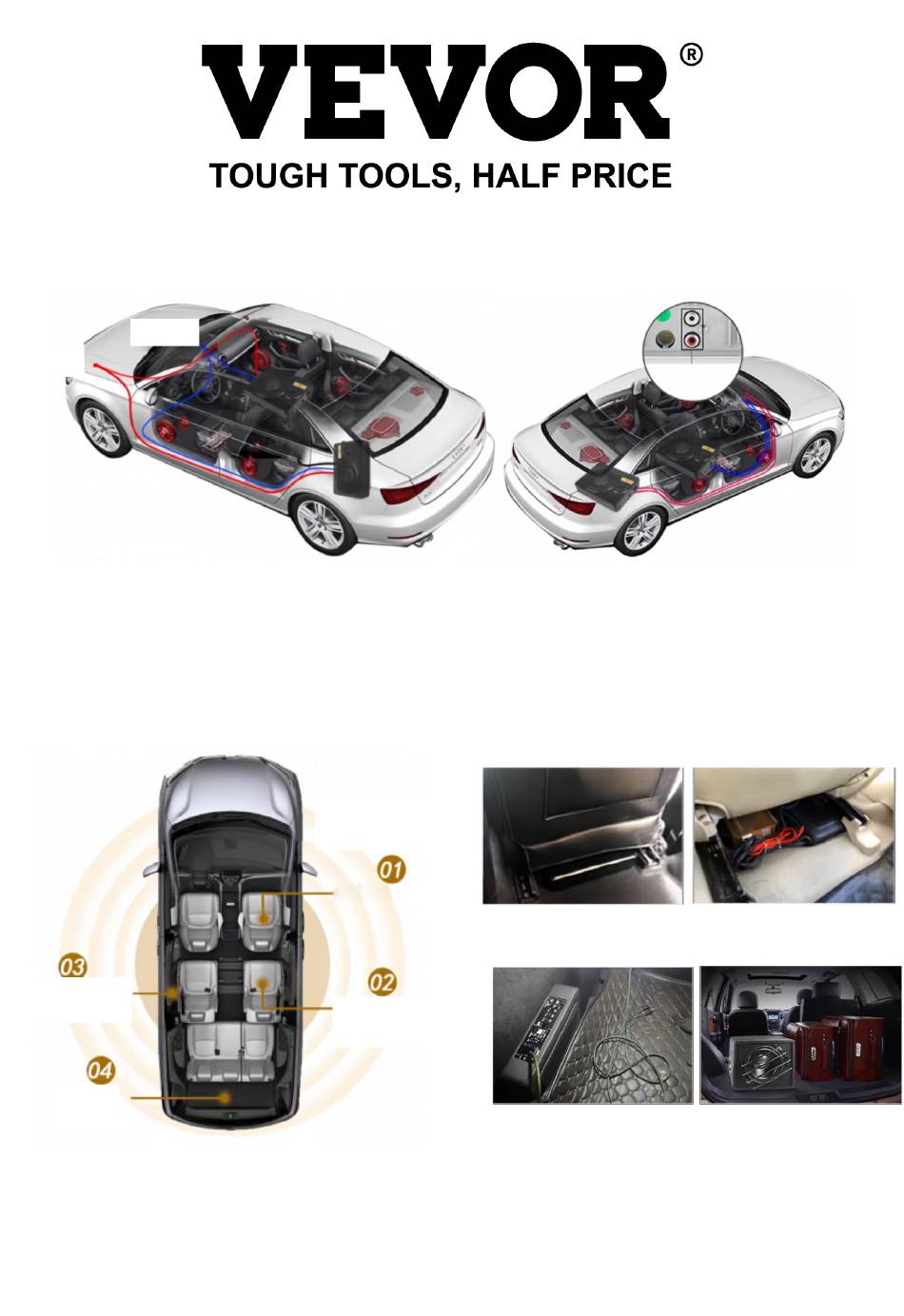

QUICK OPERATION INSTALLATION GUIDE
ACC
Battery
1. The positive electrode of the power supply is
connected to the positive electrode of the battery,
connect the fuse within 18".
2.REM is connected to the car ACC line (control
audio power switch).
3. Ground the ground (polish the paint off the
contact point).
Under the rear
windshield
Trunk
1. The RCA connects to the left and right audio
output of the host.
2. If the original car host does not have RCA
left and right audio output, you can use a high
signal to low signal converter to switch, or
directly install the high-level signal harness in
the attachment.
Under the
passenger seat
Under the
rear seat
Under the
passenger seat
Under the rear
windshield
Under the rear seat
Trunk
