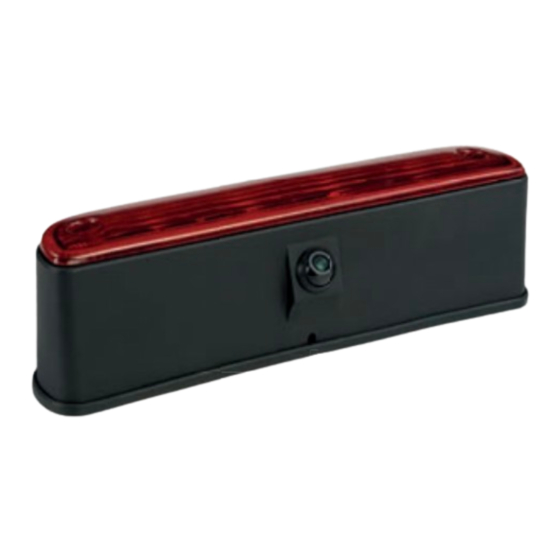

ZENEC ZE-RCE3701-MK2-S Installation Manual

SCHÉMA ZAPOJENÍ / CONNECTION DIAGRAM
KOMPATIBILITA
Fiat Ducato III
Fiat Ducato III
Fiat Ducato III
Fiat Ducato III
Fiat Ducato III
Citroën Jumper II
Peugeot Boxer
Opel Movano
RCA / Cinch
Video Signál (CVBS)
Pojistka 0.5 A
Červený: DC 6 ~ 24 V
Černý: GND
Zástrčka Konektor
4 PIN mini
TECHNICKÉ SPECIFIKACE:
CZ
Snímač: 6,09 mm SONY IMX225LQR
CMOS Sensor
Ohnisková vzdálenost: f 1,2
TV Systém: NTSC / 30 fps
Úhel záběru: 160° (D) x 130° (H) x 120° (V)
Nativní rozlišení snímače: 1305 (H) x 977 (V) pixelů
Rozlišení: > 420 TV řádků
Obnovovací frekvence: 30 snímků/s
Odstup signál / šum: > 48 dB
Světelná citlivost: 0.3 Lux
Video výstup: 1,0 Vp-p, 75 Ohm CVBS
Vyvážení bílé: Automaticky
Kompenzace protisvětla: Automaticky
Gama korekce: 0.45
Vyvážení jasu: Automaticky
Synchronizace: Automaticky
Napájecí napětí: DC 6 - 24V
Spotřeba produ: 70 mA @12VDC, ≤ 840 mW
Stupeň krytí: IP69K
Provozní teplota: -30°C ~ +75°C, RH 95% MAX.
UPOZORNĚNÍ:
Používejte výhradně dodaný hlavní propojovací kabel. Jeho úpravou či
záměnou dochází ke zrátě záruky.
Kamera je vodotěsná i prachotěsná a byla licencována podle
mezinárodního standardu IP69K. Nicméně při čištění vozidla za pomoci
vodních vysokotlakých a parních zařízení může i tak dojít ke zničení
kamery s krytím IP69K vlivem vniknutí vody. Udržujte proto minimální
vzdálenost alespoň jeden metr mezi vodní tryskou a krytem kamery.
EU Prohlášení o shodě
Společnost ACR Brändli + Vögeli AG tímto prohlašuje, že zařízení
ZENEC-ZE-RCE3701-MK2-S splňuje požadavky CE - EU prohlášení
o shodě naleznete na následující internetové adrese: https://
www.zenec.com (viz odkaz "Dokumenty o shodě výrobku" v
zápatí).
UK Declaration of Conformity
Hereby, ACR Brändli + Vögeli AG declares that ZENEC
ZE-RCE3701-MK2-S is UKCA compliant – the UK Declaration of
Conformity can be accessed via the following Internet address:
http://www.zenec.com
(see link „Product Conformity
Documents" in the footer area of the page).
ACR Audio s.r.o. | Gočárova 504/54 | 500 02 Hradec Králové | Tel: +420 608 405 911 | www.zenec.cz
MODELOVÝ TYP MODELOVÝ ROK
250/251 2006 – 2011
250/251 2011 – 2014
250/251 (X290) 2014 – 2021
Série 8 2021 – 2023
Série 9 od 2023
250/250D/250L od 2006
250/251 od 2006
Typ C od 2021
30 cm
CAM 1 CAM 1
11.0 m
Konektor
Zástrčka
4 PIN mini
TECHNICAL SPECIFICATIONS:
EN
Image device: 6.09 mm SONY IMX225LQR
CMOS sensor
Lens focal length: f 1.2
TV system: NT SC / 30 fps
View angle: 160° (D) x 130° (H) x 120° (V)
Native sensor resolution: 1305 (H) x 977 (V) pixels
Resolution of video-out: > 420 TV lines
Frame rate: 30 fields/sec.
Signal to noise ratio: > 48 dB
Light sensitivity: 0.3 Lux
Video output: 1.0 Vp-p, 75 ohms CVBS
White balance: Auto
Backlight compensation: Auto
Gamma correction: 0.45
Gain control: Auto
Sync system: Auto
Power supply: DC 6 - 24V
Current consumption: 70 mA @12VDC, ≤ 840 mW
IP protection rating: IP69K
Operating temperature: -30°C~+75°C, RH 95% max.
CAUTION:
Use the included connection cable exclusively. Altering or replacing it will
void your warranty.
The camera is water- and dustproof and has been licensed accord-
ing to the international standard IP69K. However, vehicle cleaning
using high pressure water and steam jet devices may still lead to
damage of IP69K rated camera models by water intrusion. Keep
a distance of at least one meter between the water nozzle and the
camera housing.
UK Authorised Representative
(for authorities only)
ProductIP (UK) Ltd.
8, Northumberland Av.
London WC2N 5BY
ZE-RCE3701-MK2-S
MONTÁŽNÍ NÁVOD
DEVICE INSTALLATION MANUAL
CZ
EN
