ZENEC Z-EACC-FDK Plug & Play Manual

For ford transit (2019)
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

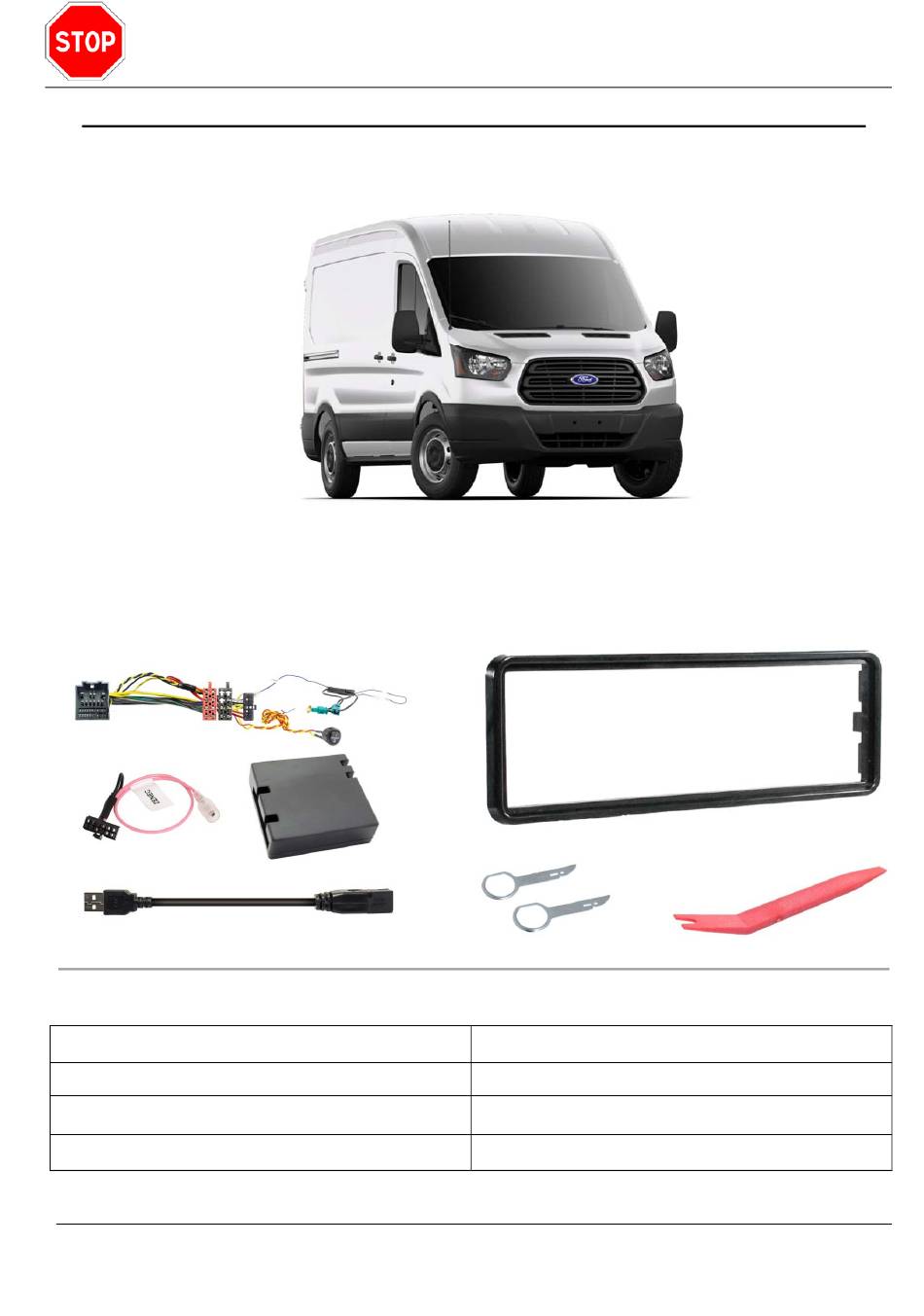

Radioumbau / Radio modification / Modification de la radio / Modifica della radio
Lieferumfang / Included parts / Champ d'application / Distinta componenti:
Deutsch
English
Français
Italiano


Ford Transit (2019 >)
Anleitung / Manual
EAN-0006
2 – 6
7 – 11
12 – 16
17 – 21
1 / 21
© PMA Mobile Electronics

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Z-EACC-FDK Plug & Play and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ZENEC Z-EACC-FDK Plug & Play

Summary of Contents for ZENEC Z-EACC-FDK Plug & Play

  • Page 1 Anleitung / Manual EAN-0006 Radioumbau / Radio modification / Modification de la radio / Modifica della radio Ford Transit (2019 >) Lieferumfang / Included parts / Champ d'application / Distinta componenti: Deutsch 2 – 6 English 7 – 11 Français 12 –...
  • Page 2 Anleitung / Manual EAN-0006 Vor dem Umbau am Fahrzeug muss das Fahrzeug, laut Herstellerangaben, stromlos gemacht werden. Sollte laut Werksangaben die Batterie nicht abgeschlossen werden dürfen, so sollte sich zumindest das Fahrzeug im Ruhemodus befinden. Radio mit Entriegelungsbügel entriegeln und herausziehen. Anschließend die originale Radioblende ausclipsen.
  • Page 3 Anleitung / Manual EAN-0006 Nun den alten 1-Din Radiorahmen (rot markiert) auf der Rückseite der Blende ausclipsen. Den neuen 1-Din Radiorahmen und Blechrahmen einsetzen.   3 / 21 © PMA Mobile Electronics  ...
  • Page 4 Kabel zu suchen und das blaue Remote-Kabel aus unserem Kabelsatz zu ignorieren. Mute (Dieses Kabel wird für das Zenec Radio nicht benötigt) Dient zur Stummschaltung des Radios. Dieses Signal wird bei Einlegen des Rückwärtsganges aktiv und hat den Vorteil, dass man sich auf das Fahrmanöver konzentrieren kann und etwaige Parkassistenten besser hört.
  • Page 5 Anleitung / Manual EAN-0006 Offene oder nicht gepinnte Kabel zum Fertigstellen vom Kabelsatz und Kurzerklärung zu den diversen Kabeln: Kunststoffabdeckungen über Steckbrücken siehe Skizze müssen den Kontakt vollständig abdecken. Es empfiehlt sich alle nicht benötigten, losen Leitungen zu isolieren, unabhängig ob diese stromführend sind oder nicht.

  • Page 6: Störungsbehebung

    Anleitung / Manual EAN-0006 Funktionskontrolle Vor dem Einbau des neuen Radios empfiehlt es sich eine Funktionskontrolle durchzuführen. Störungsbehebung Bitte beachten: Einige Funktionen können nur mit laufendem Motor überprüft werden. Schritt 1: Für den Fall, dass bei der Installation die Reihenfolge nicht zu 100% beachtet wurde, muss ein Reset durchgeführt werden.
  • Page 7 Anleitung / Manual EAN-0006 Before rebuilding the vehicle, the vehicle must be de-energized according to the manufacturer`s instructions. If, according to the factory information, the battery should not be disconnected, the vehicle should at least be in sleep mode. Unlock the radio with the removal keys and pull out. Then unclip the original radio cover. Unscrew the original radio holder in the radio slot (4 screws).
  • Page 8 Anleitung / Manual EAN-0006 Now clip out the old 1-Din radio frame (marked in red) on the back of the panel. Insert the new 1-Din radio frame and sheet metal frame.   8 / 21 © PMA Mobile Electronics  ...
  • Page 9 If the reverse gear is shifted in the radio will switch to a rear-view-camera if installed and show the pictures on the monitor. Speed pulse (This cable is not needed for the Zenec radio) This signal is required if the radio supports speed-dependent volume control.

  • Page 10: Functional Check

    Anleitung / Manual EAN-0006 Open or unpinned cables to complete the harness and brief explanation of the various cables: Follow the sketch and double check that plastic protectors cover the terminals completely. It is recommended to insulate all not required wires, regardless if they carry power, ground or just data.

  • Page 11: Troubleshooting

    Anleitung / Manual EAN-0006 Troubleshooting Please note that some functions may only work if the engine runs. Step 1: In case that the order of connection was not 100% correct during installation, a reset is necessary. 1. Ignition off 2. Key out (for keyless systems, go out of the car) 3.
  • Page 12 Anleitung / Manual EAN-0006 Avant la transformation du véhicule, le constructeur préconise la coupure de l’alimentation électrique. Si selon les indications de l’usine, la batterie ne doit pas être débranchée mais il faut au moins mettre le véhicule en mode veille. Déverouillez la radio avec les clés spécifiques et retirez-la.
  • Page 13 Anleitung / Manual EAN-0006 À présent, déclipsez l'ancien cadre de radio 1-Din (maqué en rouge) sur l’arrière de la façade. Insérez la nouvelle entretoise radio 1-Din et le tiroir métallique.   13 / 21 © PMA Mobile Electronics  ...
  • Page 14 Mute (Ce câble n'est pas nécessaire pour la radio Zenec) Il sert à couper le son de la radio. Ce signal est activé lorsque la marche arrière est engagée et a l'avantage que vous pouvez vous concentrer sur la manœuvre de conduite et mieux entendre...
  • Page 15 Anleitung / Manual EAN-0006 Câbles disponibles et non utilisés pour le branchement, et brève explication des différents câbles : Les isolants en plastique sur les cosses (voir croquis) doivent couvrir complètement le contact. Nous recommandons d’isoler les fils non fixés et non nécessaires, peu importe qu'ils soient conducteurs ou pas.

  • Page 16: Contrôle Du Fonctionnement

    Anleitung / Manual EAN-0006 Contrôle du fonctionnement Avant de remettre en place la nouvelle radio, il est conseillé d'effectuer une vérification de son fonctionnement. Dépannage Veuillez noter : Certaines fonctions peuvent uniquement être vérifiées avec le moteur en marche. Étape 1 : Dans le cas où...
  • Page 17 Anleitung / Manual EAN-0006 Prima di effettuare operazioni di modifica sul veicolo, è necessario interrompere l’alimentazione di corrente di quest’ultimo secondo le indicazioni del costruttore. Se la batteria non può essere scollegata secondo le specifiche del costruttore, il veicolo deve trovarsi almeno in modalità di riposo.
  • Page 18 Anleitung / Manual EAN-0006 Staccare ora la vecchia cornice 1 Din (evidenziata in rosso), posizionata sulla parte retrostante della mascherina. Inserire la nuova cornice 1 Din dell’autoradio e la relativa gabbia.   18 / 21 © PMA Mobile Electronics  ...
  • Page 19 Se si inserisce la retromarcia, l’autoradio attiva la telecamera, se presente, e trasmette le relative immagini sullo schermo. Speed Pulse (questo cavo non è necessario per l’autoradio Zenec) Questo segnale è utilizzato se l’autoradio supporta la regolazione del volume in base alla velocità.
  • Page 20 Anleitung / Manual EAN-0006 Cavi aperti o non inseriti per il completamento del set dei cavi e breve spiegazione dei vari cavi: Come illustra l’immagine, le protezioni di plastica sulle giunture devono coprire completamente il contatto. Si consiglia di isolare tutti i cavi sciolti e non necessari, indipendentemente se sono o meno percorsi da corrente elettrica.

  • Page 21: Controllo Del Funzionamento

    Anleitung / Manual EAN-0006 Controllo del funzionamento Prima di installare la nuova autoradio, si raccomanda di eseguire un controllo del funzionamento. Eliminazione delle anomalie Attenzione: alcune funzioni possono essere controllate solo a motore acceso. Punto 1: Nel caso in cui durante l’installazione la sequenza non sia stata seguita al 100%, è necessario effettuare un reset.
