NOTICE DE MONTAGE
INSTRUCTIONS
INSTRUCTIE
IMPORTANT - A lire soigneusement
A conserver pour consultation ultérieure.
IMPORTANT - Read carefully
Please keep for future reference.
BELANGRIJK - Aandachtig te lezen
Te bewaren voor later gebruik.

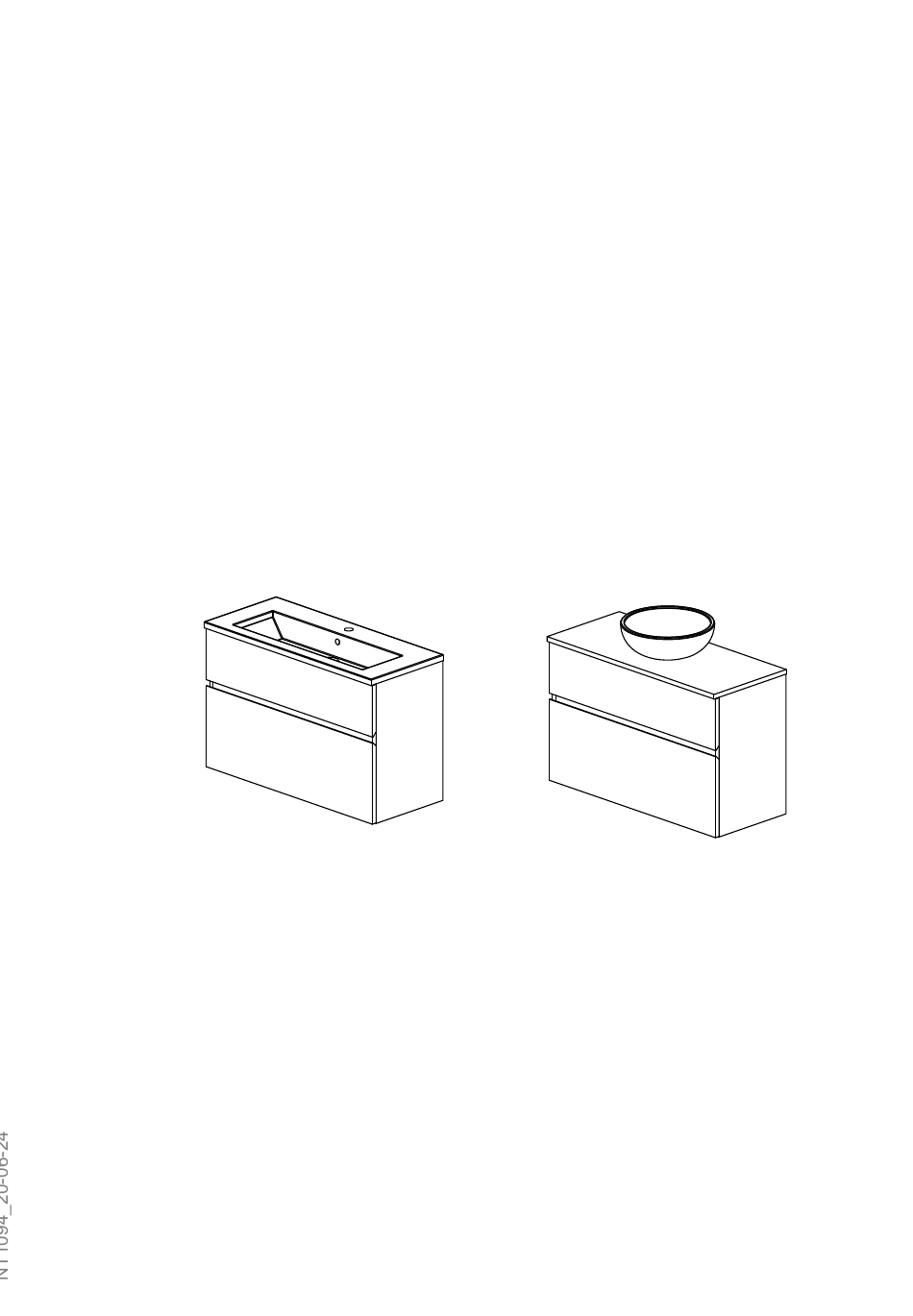

Plan vasque
Vasque à poser
Vanity top
Worktop basin
Badmeubel top
Aanrechtbak
SOUS-VASQUE 60 & 90 FAIBLE PROFONDEUR
UNDER BASIN 60 & 90 LOW DEPTH
WASTAFELONDERBOUW 60 & 90 GERINGE DIEPTE
Advertisement
Related Manuals for castorama Calao 3511290157239
Summary of Contents for castorama Calao 3511290157239
- Page 1 NOTICE DE MONTAGE INSTRUCTIONS INSTRUCTIE IMPORTANT - A lire soigneusement A conserver pour consultation ultérieure. IMPORTANT - Read carefully Please keep for future reference. BELANGRIJK - Aandachtig te lezen Te bewaren voor later gebruik. Plan vasque Vasque à poser Vanity top Worktop basin Badmeubel top Aanrechtbak...
- Page 2 Repérage des vis Screw identification Schroef identificatie VF4 Ø3 VR10 Ø4 VF9 Ø3.5 VR9 Ø4 VF14 Ø4 VF5 Ø3 VR8 Ø4 VF10 Ø3.5 VR7 Ø4 VF16 Ø4 VF7 Ø3 VR6 Ø4 VF17 Ø4 VF12 Ø3.5 VR5 Ø4 VF18 Ø4 VR4 Ø4 VF19 Ø4 VF13 Ø3.5 VR2 Ø3...
- Page 3 Poser les pièces sur un support stable et propre pour assembler votre produit. Place the parts on a stable, clean surface to assemble your product. Plaats de onderdelen op een stabiele, schone ondergrond om je product in elkaar te zetten. DV24 x 1 60 DV23 x 2 90 DV21 x 2 TI81 x 1 EQ12 X 2 TI80 x 1 TI50 x 2...
- Page 4 TG1 x 8 / (x10) TG1 X 2 FM15 x 1 FM14 x 1 VIS x 4 EQ12 X 2 VE2 x 4 VR5 X 4 FM15 FM14 FM14 FM15...
- Page 5 CO59 x 2 VE2 x 8 VF9 X 4 CO58 x 2 VE2 x2 CO58 CO59 VE2 x2...
- Page 6 TB x 8 x8 / (x10) BA1 X 8 x8 / (x10)
- Page 7 TG1 X 2 TI58 x 2 TI49 x 2 VF9 X 6 VF10 X 4 VF10 TI82 x 1 TI83 x 1 TI55 x 1 TI56 x 1...
- Page 8 BA1 X 1 Clic VR5 X 4...
- Page 9 VR5 X 4 VF19 X 1 VF19 RA22 x 2 TI54 x 1 TI57 x 2 TI53 x 1...
- Page 10 TI48 x 1 TI47 x 1 TI81 x 1 TI80 x 1 BA1 X 1 Clic...
- Page 11 VR5 X 4 VR5 X 4...
- Page 12 AC5 x 2 VF19 X 8...
- Page 13 Soulever le meuble pour le déplacer Lift the unit to move it Til de meubels op om ze te verplaatsen Les vis et chevilles de fixation murale ne sont pas fournies car elles dépendent du type de mur sur lequel le meuble est fixé. Adaptez votre quincaillerie en fonction du support.
- Page 14 FM13 x 2 Poses des caches Perçages et fixations des pattes Fixations des équerres Fitting covers Drilling and fixing the brackets Bracket fixings Afdekkingen monteren De voeten boren en bevestigen Bevestigingsbeugels EQ11 EQ13 Fixation des 2 perçages traverse Fixing the 2 crossbar holes De 2 dwarsbalkgaten bevestigen Plaquer le meuble au mur Accrochage et réglage...
- Page 15 VR5 x 4 EQ1 x 2...
- Page 16 Silicone non fourni Silicon not supplied Silicium niet meegeleverd...
- Page 17 Montage des tiroirs Assembling drawers Lade-assemblage Clic Clic Clic Clic Démontage des tiroirs Removing drawers Laden verwijderen...
- Page 18 Réglage du tiroir / Adjusting the drawer / Lade aanpassen Démontage du tiroir / Removing the drawer / De lade verwijderen Réglage du coffre / Adjusting the deep drawer / Kofferbakverstell Démontage du coffre / Removing the deep drawer / De laars verwijderen...
- Page 19 TI50 x 4 DV24 x 1 60 DV23 x 2 90 DV21 x 2...
- Page 20 Garanties Garantie de 2 ans. Celle-ci s'applique dans des conditions normales d'utilisation et contre tout défaut de fabrication, de montage et de collage (selon le contrat de garantie, disponible en magasin). Il est important de conserver cette notice ainsi que votre ticket de caisse pour que la garantie puisse s'appliquer dans les meilleures conditions et pour le bon usage et l'entretien de votre meuble.
- Page 21 Warranties 2-year warranty It applies under normal conditions of use and against any manufacturing, assembly and gluing defects (depending on the warranty contract, available in the store). It is important to keep these instructions and your sales receipt to ensure that the warranty can be applied under the best conditions and for the correct use and maintenance of your unit.
- Page 22 Garantie 2 jaar Garantie Deze garantie geldt onder normale gebruiksomstandigheden en tegen alle fabricage-, montage- en lijmfouten (volgens het garantiecontract, verkrijgbaar in de winkel). Het is belangrijk dat u deze instructies en uw aankoopbewijs bewaart, zodat u de garantie in de beste omstandigheden kunt toepassen en uw meubelen op de juiste manier kunt gebruiken en onderhouden.
