Brizo MultiChoice T75665-GL Manual

Thermostatic valve trim with diverter
Hide thumbs

Advertisement

Table of Contents

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the MultiChoice T75665-GL and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Brizo MultiChoice T75665-GL

Summary of Contents for Brizo MultiChoice T75665-GL

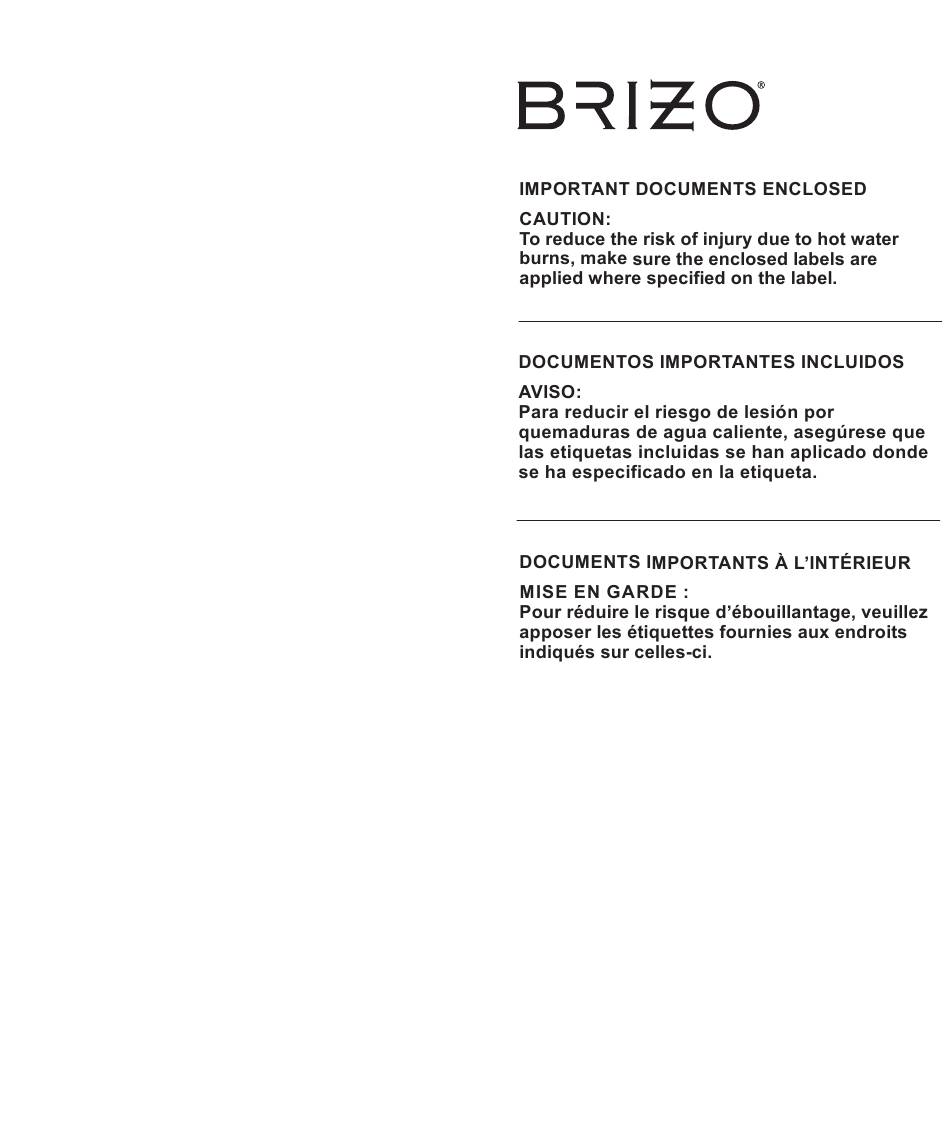

  • Page 2 (such as when a dishwasher or washing machine is in use BRIZO. This valve is designed to reduce the risk of injury due to inlet pressure or while you are taking a shower). After installation, verify that the temperature...
  • Page 3 T756_______ Register Online X00101687 www.brizo.com/customer-support/product-registration To reference replacement parts and access additional technical documents and product info, visit www.brizo.com 1-877-345-BRIZO (2749) www.brizo.com/customer-support Read all instructions prior to installation. CAUTION Failure to read these instructions prior to installation may result in personal injury, property damage, or product failure.
  • Page 4 (installation contractor, etc.). For purposes of this warranty, the term “multi-family residential application” refers to the purchase of the faucet from an authorized Brizo seller by a purchaser who owns but does not live in the residential dwelling in which the faucet is initially installed, such as in a rented or leased single unit or multi-unit detached home (duplex or townhome), or a condominium, apartment building or community living center.

  • Page 5: Series Installation

    75 Series Installation Cartridge Installation Turn off water supplies. Remove cover (1), Rotate the cartridge (1) so the H (2) is on the hot bonnet nuts (2) and test caps (3) from the rough- inlet side of the valve. The “H” must be on the hot in body (4).
  • Page 6 75 Series Installation Diverter Cartridge Installation Slip-On Installation Slide bonnet nut (1) over diverter sleeve (2) and FOR DIVERTER CARTRIDGE INSTALLATION: thread into rough-in body. Apply silicone lube to the o-ring (2) to make NOTICE: Over tightening may lead to the diverter sleeve (3) easier to install diverter property damage or product failure.
  • Page 7 75 Series Installation Trim Installation Odin Series Escutcheon Installation Volume Handle Installation For finished wall thickness up to 1 1/8". Secure Install volume control handle base (1) with lever the backplate (1) to the rough-in body (2) using pointing down (6 o'clock) as shown. Install the 4 screws (3) provided.
  • Page 8 75 Series Installation Valve Trim Installation WARNING: To minimize the risk of potential scald or thermal shock injury due to cross flow, make sure the shower outlet is not blocked or restricted (e.g., pause control on showerhead). Also, point showerhead away from you when re-starting flow or install inlet check valves on both supply lines.
  • Page 9 Diverter Handle Reference Sheet Water Flow For 3 Function Diverter / Flujo de agua para Desviadores de 3 posiciones / Écoulement de l’eau pour les inverseurs à 3 positions 1st Position 3rd Position 2nd Position * 1 ª posición Outlet 1 2 ª...

  • Page 10: Cleaning And Care

    Cleaning and Care NOTICE: Care should be given to the cleaning of this product. Although its finish is extremely durable, it can be damaged by harsh abrasives or polish. To clean, simply wipe gently with a damp cloth and blot dry with a soft towel. 101687 Rev.
  • Page 11 ADVERTENCIA: No instale un dispositivo seguro, llámenos al 1-877-345-BRIZO (2749). de cierre en cualquiera de las tuberías de salida de agua de esta válvula. Cuando este Después de la instalación y el ajuste, debe colocar...
  • Page 12 (contratista de instalación, etc.) recibió el producto. Para los fines de esta garantía, el término “aplicación residencial multifamiliar” se refiere a la compra de la llave de agua a un vendedor autorizado de Brizo por parte de un comprador que es propietario pero no vive en la vivienda residencial en la que se instaló...
  • Page 13 Instalación de la Series 75 Instalación del cartucho Cierre los suministros de agua. Quite la tapa (1), las Gire el cartucho (1) para que la H (2) esté en el lado de tuercas tapas (2) y las tapas de prueba (3) del cuerpo de la entrada del agua caliente de la válvula.
  • Page 14 Instalación de la Series 75 Instalación del cartucho de desvío Instalación deslizable Deslice la tuerca tapa (1) sobre el casquillo PARA LA INSTALACIÓN DEL CARTUCHO DE desviador (2) y enrosque en el cuerpo de la DESVÍO: tubería preliminar. Aplique lubricante de silicona a la junta tórica (2) ATENCIÓN: Apretar demasiado puede provocar para facilitar la instalación del cartucho desviador daños a la propiedad o la falla del producto.
  • Page 15 Instalación de la Series 75 Instalación del accesorio Instalación de la chapa de cubierta Instalación de la mania para el volumen Para paredes de grosor hasta de 1 1/8". Fije la placa Instale la base de la manija para el control del trasera (1) al tubo prelimiar detrás de la pared (2) volumen (1) con la palanca señalando hacia usanso los 4 tornillos (3) proporcionados.
  • Page 16 Instalación de la Series 75 Instalación del accesorio de la válvula ADVERTENCIA: Para minimizar el riesgo de quemaduras potenciales o lesiones por choque térmico debido al flujo cruzado, asegúrese de que la salida del agua de la regadera/ducha no esté bloqueada o restringida (por ejemplo, el control de pausa en el cabezal de regadera).
  • Page 17 Hoja de referencia para la manija desviadora Water Flow For 3 Function Diverter / Flujo de agua para Desviadores de 3 posiciones / Écoulement de l’eau pour les inverseurs à 3 positions 1st Position 3rd Position 2nd Position * 1 ª posición Outlet 1 2 ª...

  • Page 18: Limpieza Y Cuidado

    Limpieza y Cuidado ATENCIÓN: Se debe tener cuidado con la limpieza de este producto. Aunque su acabado es extremadamente resistente, puede ser dañado por abrasivos o pulimentos ásperos. Para limpiar, simplemente frote con un paño húmedo y seque con una toalla suave. 101687 Rev.
  • Page 19 S’enregistrer en ligne www.brizo.com/customer-support/product-registration Pour obtenir la référence des pièces de rechange ainsi que pour avoir accès à d’autres documents techniques et renseignements sur le produit, allez à www.brizo.com 1-877-345-BRIZO (2749) www.brizo.com/customer-support Veuillez lire toutes les instructions avant l’installation. AVERTISSEMENT L’omission de lire les présentes instructions avant l’installation peut...
  • Page 20 Droits supplémentaires: La présente garantie vous procure des droits particuliers reconnus par la loi. Vous pouvez aussi avoir d’autres droits qui vari- ent selon l’État ou la province. La présente garantie écrite est la seule garantie offerte par Brizo Kitchen & Bath Company et elle n’est pas transférable.
  • Page 21 Instructions d’installation - série 75 Installation de la cartouche Fermez les robinets d’alimentation. Retirez le capuchon (1), les écrous-chapeaux (2) et les capuchons d'essai (3) du corps de robinetterie Tournez la cartouche (1) de sorte que la lettre « H » brute (4).
  • Page 22 Instructions d’installation - série 75 Installation de la cartouche de l'inverseur Installation de l’écrou-chapeau Glissez l'écrou-chapeau (1) sur le manchon INSTALLATION DE LA CARTOUCHE DE L'INVERSEUR de l'inverseur (2) et vissez-le sur le corps de Ajoutez du lubrifiant à base de silicone au joint torique (2) pour faciliter la pose du manchon de l'inverseur (3) et la robinetterie brute.
  • Page 23 Instructions d’installation - série 75 Installation des pièces de finition Installation de la plaque de finition Pour les murs finis d’une épaisseur maximale de 1 1/8 po. Fixez la plaque arrière (1) au corps de robinetterie (2) à l’aide des 4 vis (3) fournies. Note : Installation de la manette de débit Assurez-vous que la face avant de la plaque arrière Installez la base de la manette de débit (1) de...
  • Page 24 Instructions d’installation - série 75 Installation de la finition de la soupape AVERTISSEMENT : Pour réduire le risque d’ébouillantage ou le risque de blessure causée par un choc thermique en raison d’un écoulement croisé, assurez-vous que la sortie de la douche n’est pas bloquée partiellement ou complètement (p.
  • Page 25 Hoja de referencia para la manija desviadora Water Flow For 3 Function Diverter / Flujo de agua para Desviadores de 3 posiciones / Écoulement de l’eau pour les inverseurs à 3 positions 1st Position 3rd Position 2nd Position * 1 ª posición Outlet 1 2 ª...

  • Page 26: Nettoyage Et Entretien

    Nettoyage et entretien AVIS : Ce produit doit être nettoyé avec soin. Bien que le fini soit extrêmement durable, il peut être abîmé par des agents de polissage puissants ou des nettoyants fortement abrasifs. Pour le nettoyer, il suffit de le frotter doucement avec un chiffon humide, puis de l’éponger avec une serviette douce. 101687 Rev.
