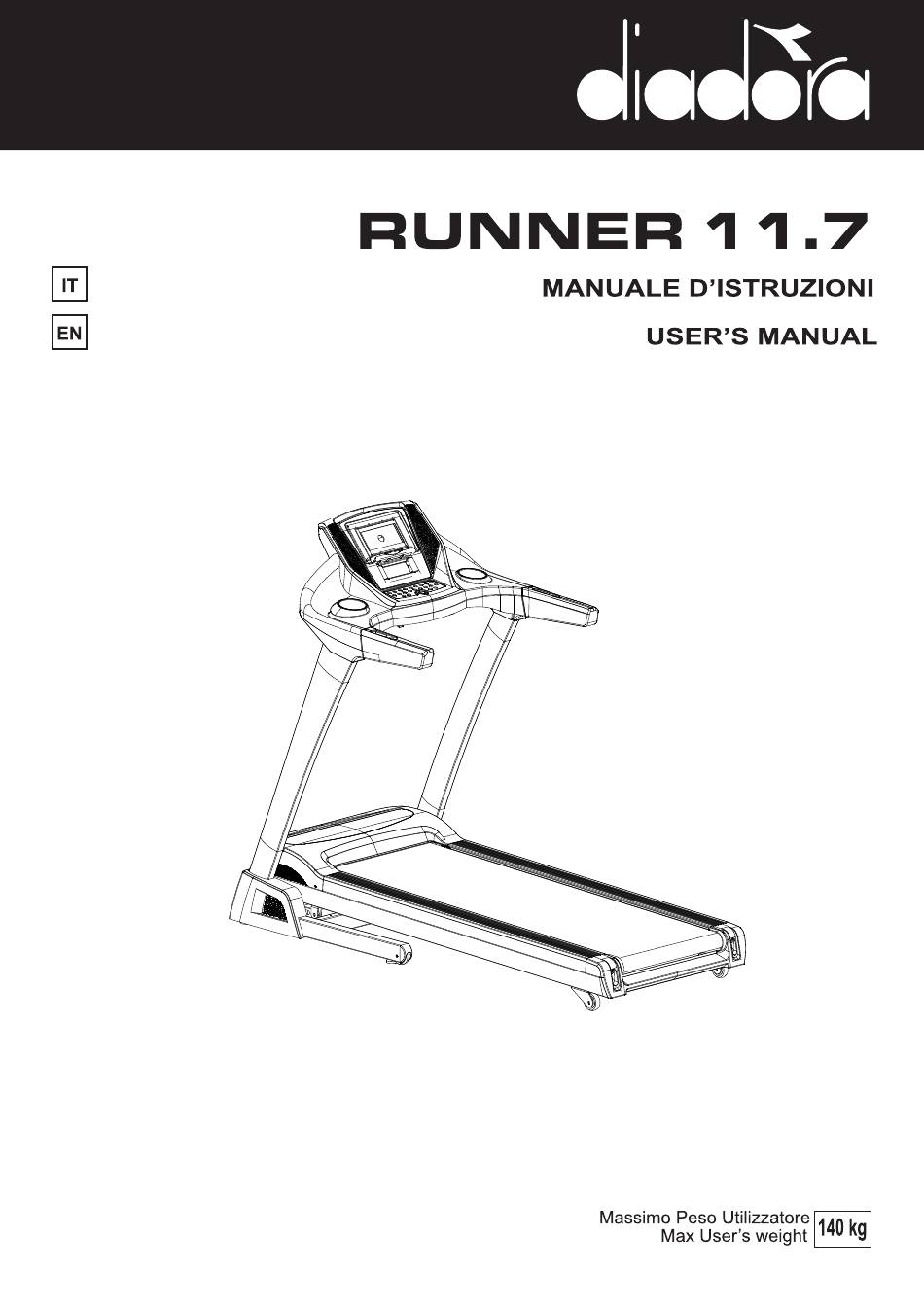

Diadora RUNNER 11.7 User Manual

Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the RUNNER 11.7 and is the answer not in the manual?

Questions and answers

Related Manuals for Diadora RUNNER 11.7

Summary of Contents for Diadora RUNNER 11.7

  • Page 2 ISTRIZIONI PER L‘USO ISTRUZIONI DI SICUREZZA 9. funziona a una velocità bassa ma costante, salire sul tapis Leggere attentamente l'intero manuale prima di roulant un piede alla volta. assemblare o utilizzare l'unità. 10. Non cercare di girarsi mentre si è in piedi sul tapis roulant Utilizzare l'apparecchio solo come descritto nelle e questo è...

  • Page 3: Vista Esplosa

    ISTRIZIONI PER L‘USO VISTA ESPLOSA...
  • Page 4 ISTRIZIONI PER L‘USO LISTA PARTI DESCRIZIONE DESCRIZIONE base telaio cavo L-300mm telaio principale piedini livellamento base Telaio motore inclinazione Boccola arco aperto montante sinistro Ruota Telaio tubo Cover base sinistra Telaio motore Cover base destra Telaio schermo Vite Cover telaio principale Boccola vite autofilettanteST4×30 Cilindro...
  • Page 5 ISTRIZIONI PER L‘USO Dado di chiusura esagonale M8 Rondella piatta Φ10 Dado di chiusura esagonale M10 Attrezzo multifunzione console set "55-1" Computer "55-1-1" Display "55-1-2" Tastier "55-1-3" Foro ventola "55-1-4" Console ad arco "55-1-5" Ventola "55-1-6" Presa MP3 "55-1-7" Blocco chiave di sicurezza "55-1-8"...
  • Page 6 ISTRIZIONI PER L‘USO STRUTTURA Hand pulse Tasti Corrimano Console Cover Nastro di corsa motore Montante Banda laterale Base telaio Cover posteriore Telaio principale...

  • Page 7: Contenuto Dell'imballo

    ISTRIZIONI PER L‘USO CONTENUTO DELL’IMBALLO A corpo principale B Console C montante E cover corrimano sinistro F terminazione destra D cover corrimano destro G terminazione sinistra H Chiave di sicurezza I olio lubrificante J Manuale K kit bulloneria...
  • Page 8 ISTRIZIONI PER L‘USO LISTA BULLONERIA Vite M8*15 , 8 pcs Vite M8*55*20, 4 pcs Vite autofilettante ST4*16 ,4 pcs Chiave a T 1 pc Chiave a bruogola 1 pc Chiave a croce 1 pc...

  • Page 9: Parti Principali

    ISTRIZIONI PER L‘USO PARTI PRINCIPALI Cover motore Console Terminazione sinistra Terminazione destra motore inclinazione nastro di corsa Rullo posteriore Tavola di corsa banda laterale Rullo anteriore Cighia motore Motore Cilindro Cover posteriore...

  • Page 10: Istruzioni Di Montaggio

    ISTRIZIONI PER L‘USO ISTRUZIONI DI MONTAGGIO PASSO 1: Estrarre l'attrezzo dalla scatola e appoggiarlo sul pavimento. Inserire il montante verticale nell'anello di serraggio su entrambi i lati del telaio principale e fissarli usando le viti M8*15 e le viti M8*55*20. Collegare il cavo di comunicazione del montante verticale prima dell'assemblaggio.
  • Page 11 ISTRIZIONI PER L‘USO PASSO 3: Collegare la cover inferiore del manubrio alla consolle con 4 viti ST4 * 16 autofilettanti e fissare la vite che collega il montante e il telaio di base. PASSO 4: mettere le cover terminali destra e sinistra.
  • Page 12 ISTRIZIONI PER L‘USO ISTRUZIONI COMPUTER ISTRUZIONI MONITOR A LED  Finestra “DIS/CAL” mostra la distanza e le calorie.  Finestra “TIME” mostra il tempo trascorso.  Finestra ”INCLINE/PULSE” mostra l’inclinazione e il battito cardiaco.  Finestra “SPEED” mostra la velocità.

  • Page 13: Funzione Tasti

    ISTRIZIONI PER L‘USO FUNZIONE TASTI 1.1: “PROG”: a tappeto fermo, premere il tasto per selezionare uno dei programmi “P1-P36→U1~U3→HRC1- HRC3→FAT”. Se l’attrezzo è in pausa, premere il tasto per uscire dalla condizione di pausa. 1.2: “MODE” : in modalità manuale premere il tasto per selezionare le funzioni “conto alla rovescia del tempo→conto alla rovescia della distanza→conto alla rovescia delle calorie→modalità...
  • Page 14 ISTRIZIONI PER L‘USO PROGRAMMA MANUALE 1.1: Inserire il cavo di alimentazione nella presa elettrica . Premere l’interruttore sulla posizione "ON". Lo schermo brilla ed emette un suono. 1.2: Inserire la chiave di sicurezza e collegare il cavo della chiave di sicurezza con i vestiti, accendere l'alimentazione, lo schermo LCD si illumina e suona.
  • Page 15 ISTRIZIONI PER L‘USO RILEVAZIONE MASSA GRASSA. ①: Fermare il tappeto, premere il tasto PROG per selezionare il programma di rilevazione massa grassa, si accede al test di rilevazione massa grassa. ②: La finestra della distanza indica la data, selezionare il tasto MODE per iniziare il test. ③: dentro il test, la finestra delle calorie indicherà: F1, inserire il genere.

  • Page 16: Chiave Di Sicurezza

    ISTRIZIONI PER L‘USO CHIAVE DI SICUREZZA Togliendo la chiave di sicurezza, la finestra LCD mostra E—07, il segnale acustico emette un suono ad intermittenza e il tappeto si arresta. Il suono proseguirà finché non verrà inserita nuovamente la chiave. In quel momento tutti i dati della programmazione si cancelleranno.
  • Page 17 ISTRIZIONI PER L‘USO VELOCITA’ INCLINAZ. VELOCITA’ INCLINAZ. VELOCITA’ INCLINAZ. VELOCITA’ INCLINAZ. VELOCITA’ INCLINAZ. VELOCITA’ INCLINAZ. VELOCITA’ INCLINAZ. VELOCITA’ INCLINAZ. VELOCITA’ INCLINAZ. VELOCITA’ INCLINAZ. VELOCITA’ INCLINAZ. VELOCITA’ INCLINAZ. VELOCITA’ INCLINAZ. VELOCITA’ INCLINAZ. VELOCITA’ INCLINAZ. VELOCITA’ INCLINAZ. VELOCITA’ INCLINAZ. VELOCITA’ INCLINAZ. VELOCITA’ INCLINAZ.
  • Page 18 ISTRIZIONI PER L‘USO Funzione ECO (optional) ad attrezzo in movimento, premere il tasto "ECO" per avere la funzione ECO. Nel frattempo l'inclinazione aumenterà di 3 segmenti. Quando si è in funzione ECO, i tempo e ECO si mostreranno a turno ogni tre secondi nella finestra del tempo. Premere "INCLINE +", il valore dell'inclinazione aumenterà...
  • Page 19 ISTRIZIONI PER L‘USO Problema Possibile causa Intervento a .nessuna connessione elettrica Inserire la presa b. chiave di sicurezza non inserita Inserire la chiave di sicurezza Il tappeto non funziona Controllare il pannello e i cavi di c .taglio del circuito del segnale connessione a .nessuna connessione elettrica Inserire la presa...

  • Page 20: Manutenzione

    ISTRIZIONI PER L‘USO MANUTENZIONE Utilizzare solo olio di silicone che non contenga componenti di petrolio. Una pulizia/manutenzione regolare aumenta la durata TENSIONE DEL TAPPETO DI SCORRIMENTO dell'apparecchio. Ispezionare regolarmente il tapis roulant e, se necessario, Se il tappetino scivola o si sente un inciampo durante i singoli serrare le parti allentate.
  • Page 21 ISTRIZIONI PER L‘USO ALLENAMENTO INERATTIVO Le attrezzature per il fitness dotate di tecnologia Bluetooth possono essere collegate alle app per il fitness compatibili. Attualmente, i programmi „ Zwift“, "Kinomap" e "AnyRun" sono disponibili per iOS e Android. Scaricare l'applicazione desiderata sul proprio dispositivo mobile Registrarsi in base alle specifiche della rispettiva applicazione...

  • Page 22: Safety Instructions

    OPERATING INSTRUCTIONS SAFETY INSTRUCTIONS Place both feet on the side covers, start the treadmill, and only when the treadmill is running at a slow but steady Read the entire manual carefully before mounting or speed, step on the treadmill one foot at a time. operating the device.

  • Page 23: Exploded Drawing

    OPERATING INSTRUCTIONS EXPLODED DRAWING...
  • Page 24 OPERATING INSTRUCTIONS EXPLODED DRAWING CHART Item Description Item Description base frame wire L-300mm main frame adjustment foot pad Incline motor frame arch open bushing upright post left wheel resisting pipe frame base frame cover left motor seat frame base frame cover screen frame metallurgy screw main frame cover...
  • Page 25 OPERATING INSTRUCTIONS hexagon lock nutM8 flat washer Φ10 hexagon lock nut M10 multi-functional set console set "55-1" pcb of board "55-1-1" panel display "55-1-2" key board "55-1-3" wind hole "55-1-4" arch board "55-1-5" "55-1-6" MP3 socket "55-1-7" safety key steel piece "55-1-8"...

  • Page 26: Treadmill Structure

    OPERATING INSTRUCTIONS TREADMILL STRUCTURE Button Handle pulse Console PU Handle Bar Running Belt Motor Cover Side Rail Rear Cover Upright Post Base Frame Main Frame...

  • Page 27: Carton Contents

    OPERATING INSTRUCTIONS CARTON CONTENTS B Console A Main Body C Upright post F End cap right E Hand bar cover left D Hand bar cover right H Safety key G End cap left I Silicon oil H Hardware J Manual...
  • Page 28 OPERATING INSTRUCTIONS HARDWARE BAG LIST Allen C.K.S full thread screw M8*15 , 8 pcs Allen C.K.S full half screw M8*55*20, 4 pcs Philips C.K.S Self-tapping screw ST4*16 ,4 pcs T-Shape Wrench 1 pc cross open wrench 1 pc L shape spanner 1 pc...

  • Page 29: Main Parts

    OPERATING INSTRUCTIONS MAIN PARTS Motor Cover Console set End cap left End Cap right Incline motor Running Belt Running Board Side Rail...
  • Page 30 OPERATING INSTRUCTIONS...

  • Page 31: Assembly Instruction

    OPERATING INSTRUCTIONS ASSEMBLY INSTRUCTION Step 1, Take out the machine from box and put it on the flat floor. (As shown) Insert the upright post into clamping ring on the both side of the main frame with M8*15 and M8*55*20 allen C.K.S half thread screws.Connect first the communication wire before right upright post assembly .Don’t lock the screws Step 2，Put left and right handle bar cover into left and right upright post...
  • Page 32 OPERATING INSTRUCTIONS Step 3, Connect the handle bar down cover with console with 4 pieces of self-tapping ST4*16 screws and fix the screw that connect the upright post and base frame . Step 4,Put left and right end cover on...
  • Page 33 OPERATING INSTRUCTIONS COMPUTER USE INSTRUCTION Computer function Instruction LED window instruction : 7 inch LCD Display “DIS/CAL” window: Display the distance and calories numerical value.  “TIME” window: Display the time numerical value.  ”INCLINE/PULSE” window: Display the inclination and pulse numerical value. ...

  • Page 34: Manual Program

    OPERATING INSTRUCTIONS Function Key Instruction 1.1: “PROG”: when the treadmill is stopped, press “program ”key ,cycle select from the manual program to “P1- P36→U1~U3→HRC1-HRC3→FAT” as you prefer. When it stays at pause ,retreat from pause condition . 1.2: “MODE” : mode select key. Under manual PO normal mode ,press this key to cycle select the Time countdown →distance countdown →calories countdown→...
  • Page 35 OPERATING INSTRUCTIONS 1.1: Put the power cord into the electrical outlet with 8A. Flip this switch to the “ON” position. The screen shines with prompt sound. 1.2: Put the safety key on the correct position and link safety key cord with your clothes then turn on the power ,the LCD window light is shinning ,and sound “beee”, the treadmill enter in to the P0 Normal Mode.

  • Page 36: Safety Key Function

    OPERATING INSTRUCTIONS BMI Between 25 and 28 is over weight; BMI And over 29 is obesity. Safety key function: The safety key is composed by touch switch ,clip and nylon cord for emergency stop function . In any state, pull-out safety locks, window displays:”E7” and sound buzzer “DI-DI-DI”every second for 15 times.If the motor is running ,it will be stopped immediately and no operation with any keyboard.
  • Page 37 OPERATING INSTRUCTIONS Segment Program speed incline speed incline speed incline speed incline speed incline speed incline speed incline speed incline speed incline speed incline speed incline speed incline speed incline speed incline speed incline speed incline speed incline speed incline speed incline speed...

  • Page 38: Common Troubleshooting

    OPERATING INSTRUCTIONS speed incline speed incline speed incline speed incline speed incline speed incline ERP Function If the treadmill shows ERP mode, it will be in dormancy state after four and a half minutes. It can be waked up if you press any button.
  • Page 39 OPERATING INSTRUCTIONS E5 over-protection replace the controller B、controller defective replace the motor C、motor defective no show of heart rate A、handle pulse wire not connected well or double check the connection or replace it defective replace the console B、electronic circuit issue console not showing tighten the screw A、screw loose...

  • Page 40: Maintenance & Servicing

    OPERATING INSTRUCTIONS Running belt common solution Problem Possible Reason Solution a not plugged in plug in b safety key falls off put the safety key on The treadmill can not check the controller input terminal and work c signal circuit cut off signal circuit d not power on switch to ON...
  • Page 41 OPERATING INSTRUCTIONS Regular cleaning/maintenance increases the service life of TENSIONING THE RUNNING MAT your device. If the running mat slips or you feel a faltering during individual Inspect your treadmill regularly and tighten loose parts if steps, it is necessary to increase the tension. necessary.
  • Page 42 OPERATING INSTRUCTIONS INERACTIVE TRAINING (OPTIONAL) Fitness devices equipped with Bluetooth technology can be connected with compatible fitness apps. Currently, the programs £Zwift“, "Kinomap" and "Fitshow" are available for iOS and Android 1. Download the desired app on your mobile device 2.
